【机械行业标准(JB)】 玻璃纤维定纹套管

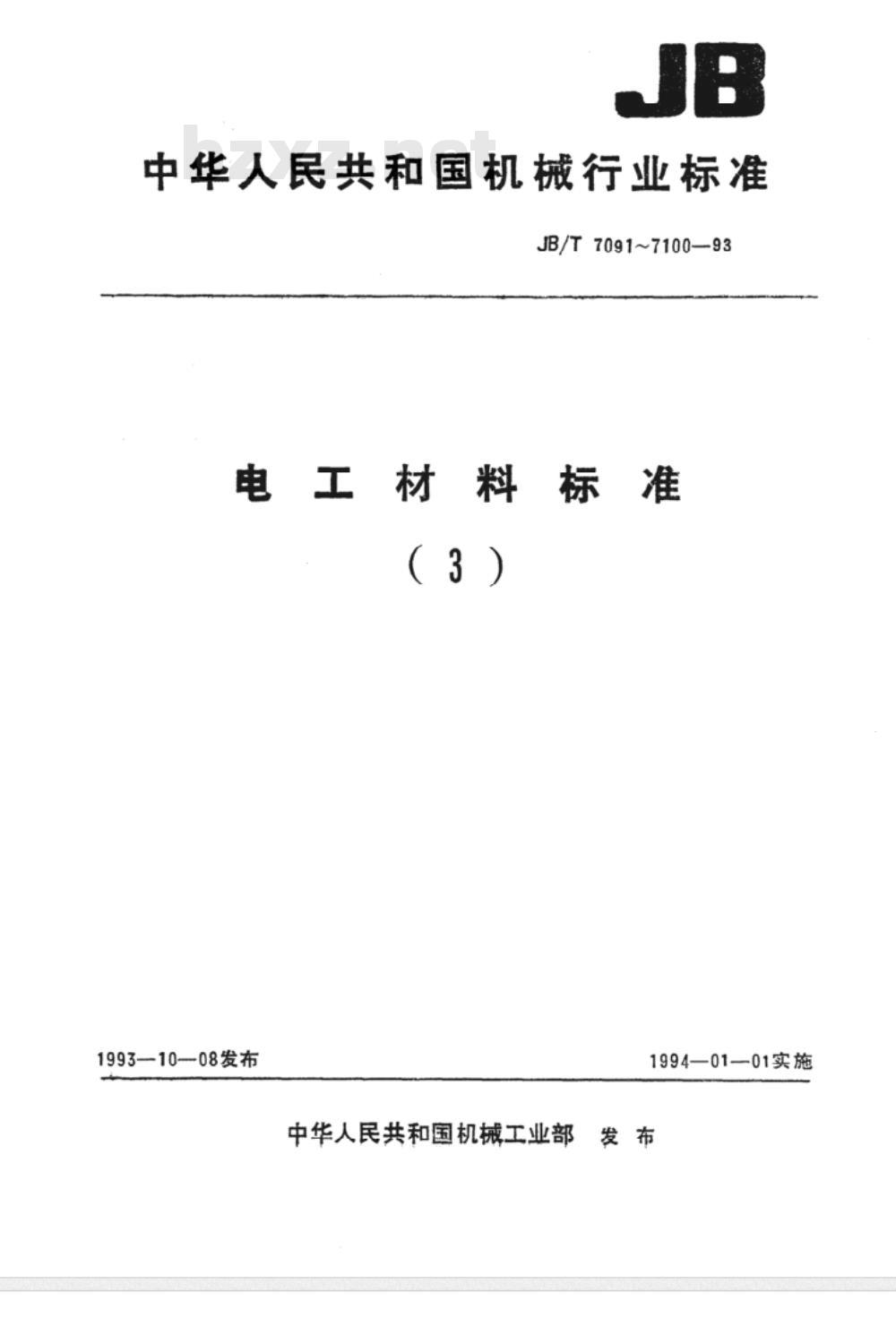

中华人民共和国机械行业标准
JB/T7091~7100—93
电工材料标准
（3）
1993—1008发布
1994—01-01实施
中华人民共和国机械工业部发布JB/T 709193
JB/T 7092-93
JB/T 709393
JB/T 709493
JB/T709593
JB/T709693
JB/T 7097—93
JB/T7098—93
JB/T7099—93
JB/T7100—93

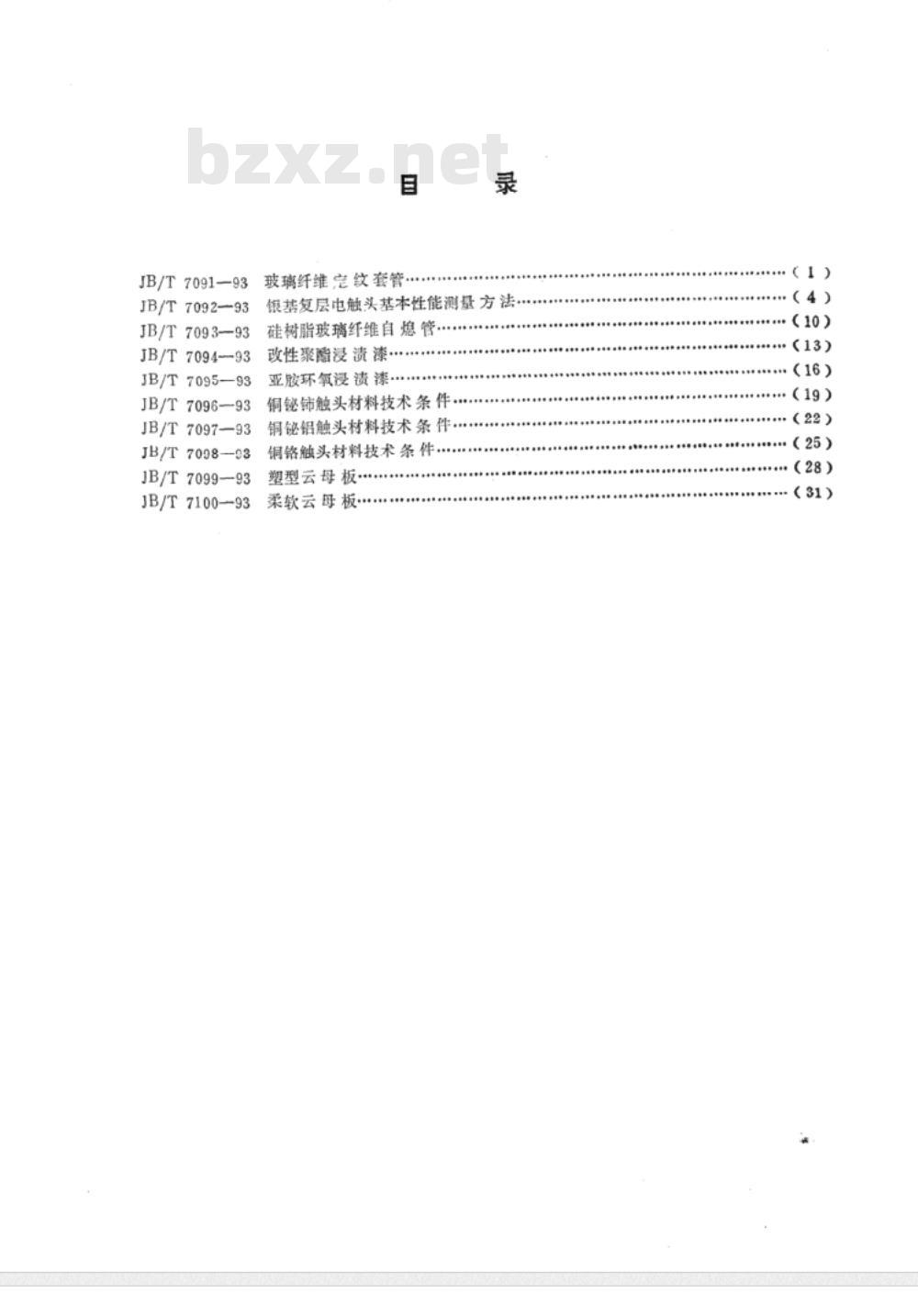

玻璃纤维定纹套管
银基复层电触头基本性能测量方法..硅树脂玻璃纤维自熄管…
改性聚酯浸渍漆…
亚胺环氧浸渍漆
铜铋铈触头材料技术条件..
铜铋铝触头材料技术条件
铜铬触头材料技术条件..
塑型云母板
柔软云母板.
（4）
（10）
（13)
*（16)
（22)
（25）
（28）
（31)

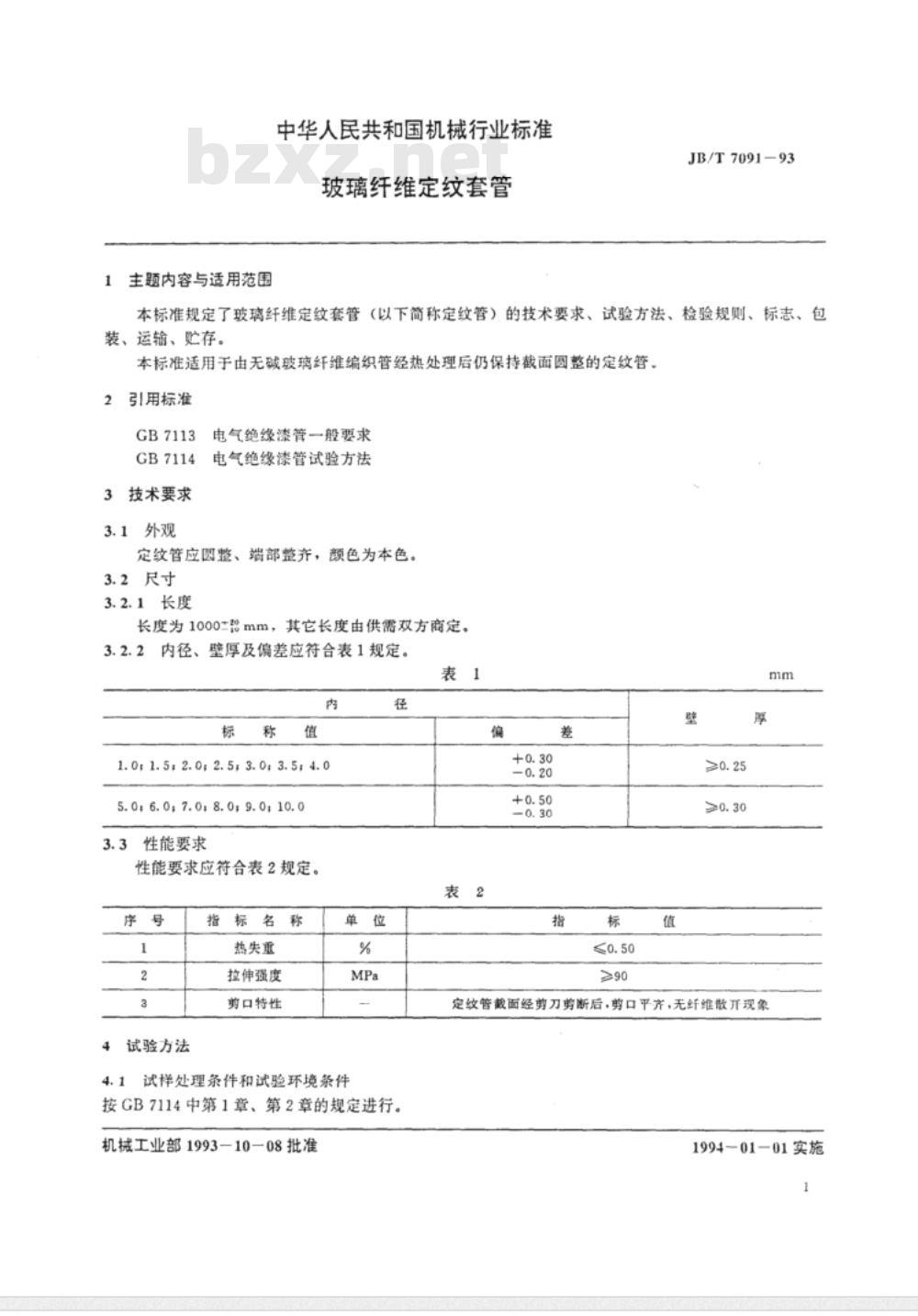

主题内容与适用范围
中华人民共和国机械行业标准
玻璃纤维定纹套管
JB/T7091-93
本标准规定了玻璃纤维定纹套管（以下简称定纹管）的技术要求、试验方法、检验规则、标志、包运输、贮存。
本标准适用于由无碱玻璃纤维编织管经热处理后仍保持截面圆整的定纹管、引用标准
GB7113
GB7114
3技术要求
3.1外观
电气绝缘漆管一般要求
电气绝缘漆管试验方法
定纹管应圆整、端部整齐，颜色为本色。3.2尺寸
3.2.1长度
长度为1000智mm，其它长度由供需双方商定。3.2.2内径、壁厚及偏差应符合表1规定。表1
1.0#1.5,2.0,2.5;3.0;3.5;4.0
5.0;6.0;7.0;8.0;9.0;10.0
3.3性能要求
性能要求应符合表2规定。
试验方法
热失重
拉伸强度
剪口特性
试样处理条件和试验环境条件
≥>90
定纹普截面经剪刀剪断后，剪口平齐，无纤维散开现象按GB7114中第1章、第2章的规定进行。机械工业部1993-10-08批准
1994-01-01实施

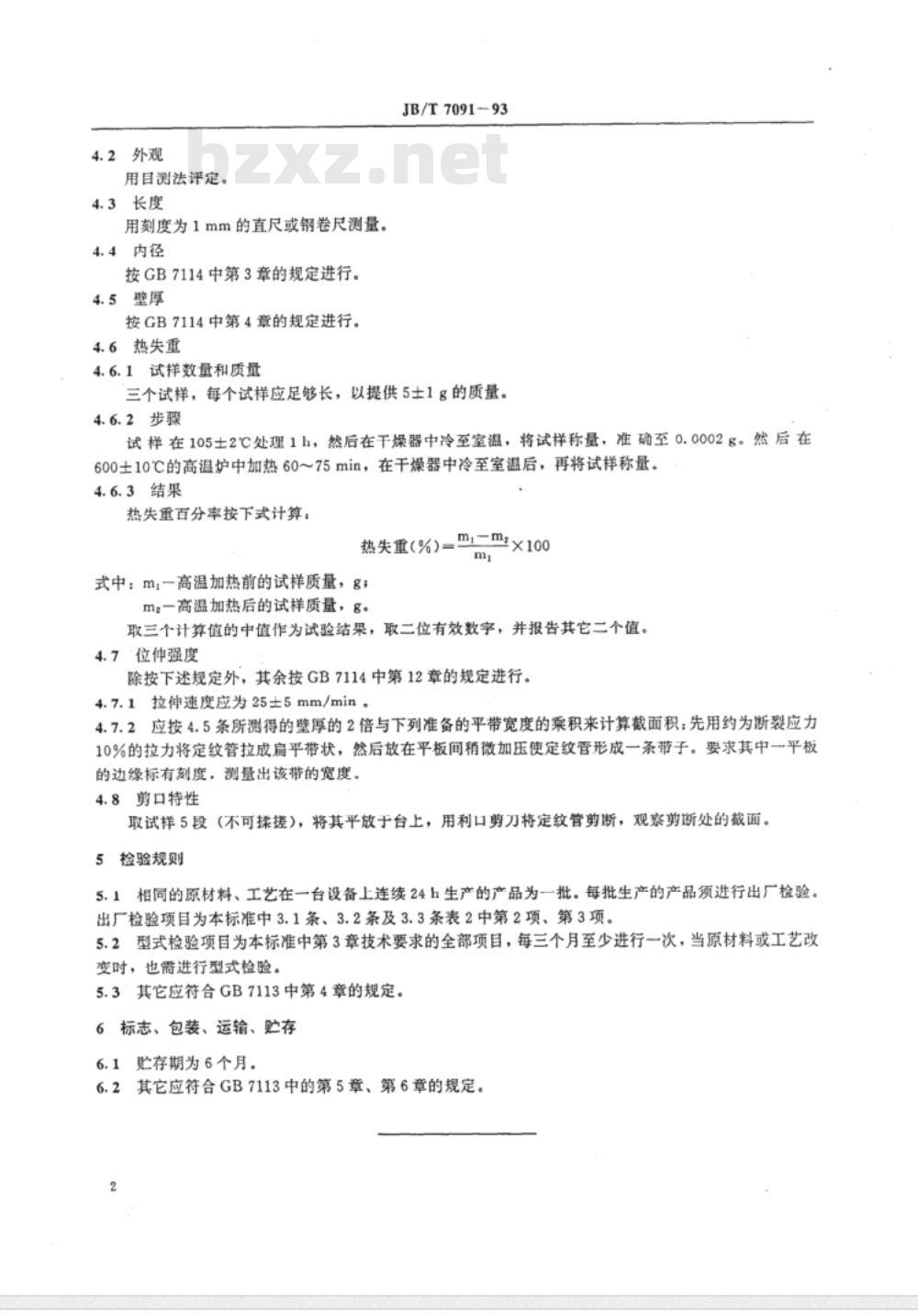

4.2外观
用目测法评定。
4.3长度
用刻度为1mm的直尺或钢卷尺测量。4.4内径
按GB7114中第3章的规定进行。
4.5壁厚
按GB7114中第4章的规定进行。
4.6热失重
4.6.1试样数量和质量
JB/T7091-93
三个试样，每个试样应足够长，以提供5士1g的质量。4.6.2步骤
试样在105士2℃处理1h，然后在干燥器中冷至室温，将试样称量，准确至0.0002g。然后在600士10℃的高温炉中加热6075min，在干燥器中冷至室温后，再将试样称量。4.6.3结果
热失重百分率按下式计算：
热失重(%)=m=㎡×100
式中：mi一高温加热前的试样质量，g；m2一高温加热后的试样质量，g。取三个计算值的中值作为试验结果，取二位有效数字，并报告其它二个值。4.7位伸强度
除按下述规定外，其余按GB7114中第12章的规定进行。4.7.1拉伸速度应为25±5mm/min。4.7.2应按4.5条所测得的壁厚的2倍与下列准备的平带宽度的乘积来计算截面积：先用约为断裂应力10%的拉力将定纹管拉成肩平带状，然后放在平板间稍微加压使定纹管形成一条带子。要求其中一平板的边缘标有刻度，测量出该带的宽度。4.8剪口特性
取试样5段（不可揉搓），将其平放于台上，用利口剪刀将定纹管剪断，观察剪断处的截面。5检验规则
5.1相同的原材料、工艺在一台设备上连续24h生产的产品为一批。每批生产的产品须进行出厂检验。出厂检验项目为本标准中3.1条、3.2条及3.3条表2中第2项、第3项。5.2型式检验项目为本标准中第3章技术要求的全部项目，每三个月至少进行一次，当原材料或工艺改变时，也需进行型式检验。
5.3其它应符合GB7113中第4章的规定。6标志、包装、运输、贮存
6.1贮存期为6个月。
6.2其它应符合GB7113中的第5章、第6章的规定。2wwW.bzxz.Net

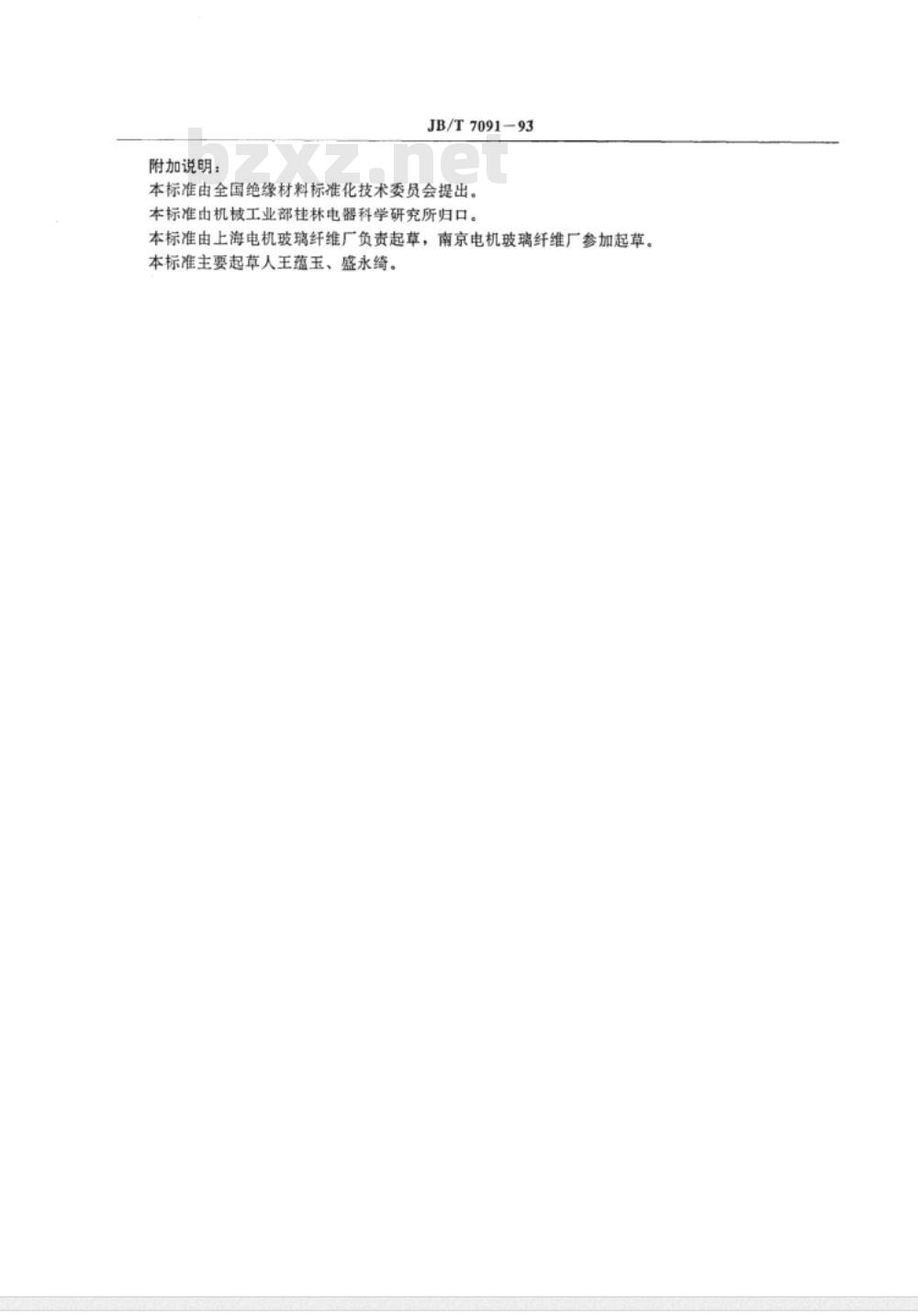

附加说明：
JB/T709193
本标准由全国绝缘材料标准化技术委员会提出。本标准由机械工业部桂林电器科学研究所归口。本标准由上海电机玻璃纤维厂负责起草，南京电机玻璃纤维厂参加起草。本标准主要起草人王蕴玉、盛永绮。
