【机械行业标准(JB)】 余热锅炉参数系列 氧气转炉余热锅炉

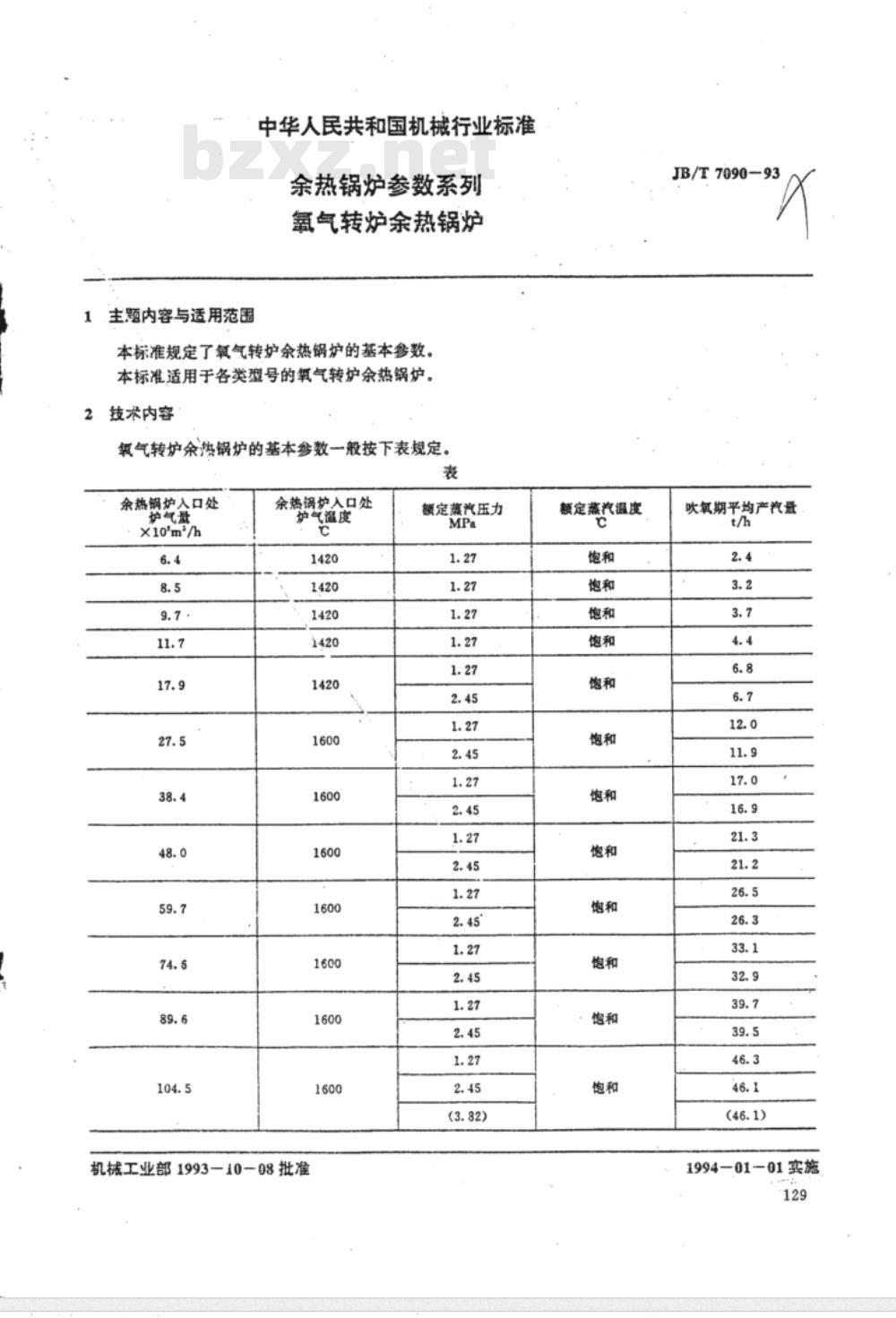

中华人民共和国机械行业标准 JB/T 7090-93 氧气转炉余热锅炉 1 主题内容与适用范围 本标准规定了氧气转炉余热锅炉的基本参数。本标准适用于各类型号的氧气转炉余热锅炉。 2 技术内容 氧气转炉余热锅炉的基本参数一般按下表规定。 表1 余热钢炉人口处护气量与炉气温度 | 余热钢炉人口处护气量 (X10° m/h) | 6.4 | 8.5 | 9.7 | 11.7 | 17.9 | 27.5 | 38.4 | 48.0 | 59.7 | 74.5 | 89.6 | 104.5 | |--------------------------|-----|-----|-----|-----|-----|-----|-----|-----|-----|-----|-----|-----| | 余热锅炉人口处炉气温度 (℃) | 1420 | 1420 | 1420 | 1420 | 1420 | 1600 | 1600 | 1600 | 1600 | 1600 | 1600 | 1600 | 注：①括号内数据，目前国内现有情况较少，一般不予采用。②余热锅炉入口处炉气量是指在0.101 MPa (760 mmHg)，0°C时的m/h。余热锅炉的给水温度：在炉气量不大于17.9×10 m/h时为20℃，在炉气量大于17.9×10 m/h时为105℃（有省煤器）。 吹氧期平均产汽量是根据余热锅炉入口处炉气量、炉气温度降△t=600°C情况下全汽化的理论计算值。由于产汽量随炉气量和炉气温度降变化，设计单位在设计中可结合具体情况加以调整。 3 标准实施信息 本标准由机械工业部提出，由杭州余热锅炉研究所归口，上海沪江机械厂负责起草。主要起草人：炳奎、李玉富、郑法清、李云森。 本标准于1993年10月8日批准，并于1994年1月1日实施。
