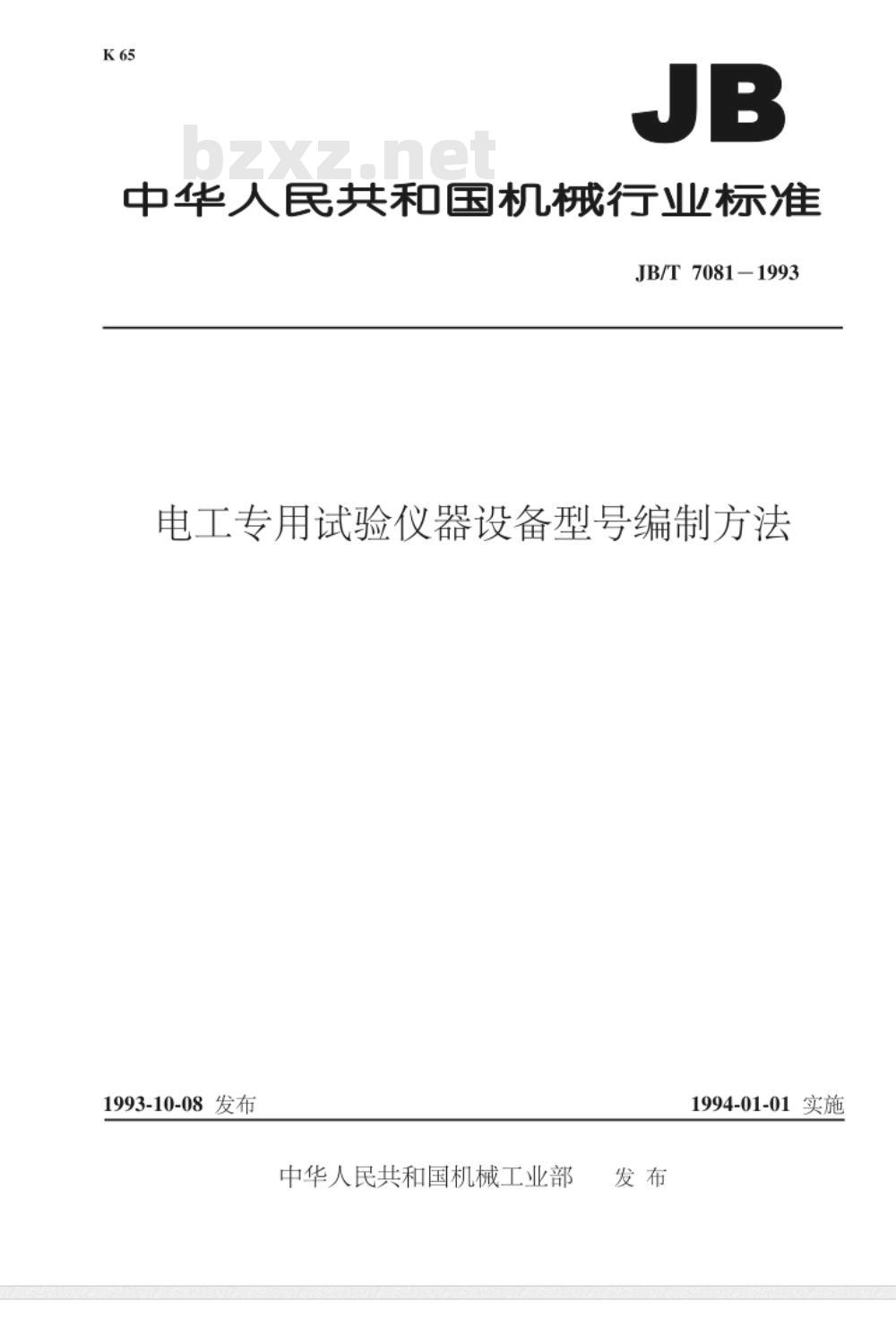

【机械行业标准(JB)】 电工专用试验仪器设备 型号编制方法

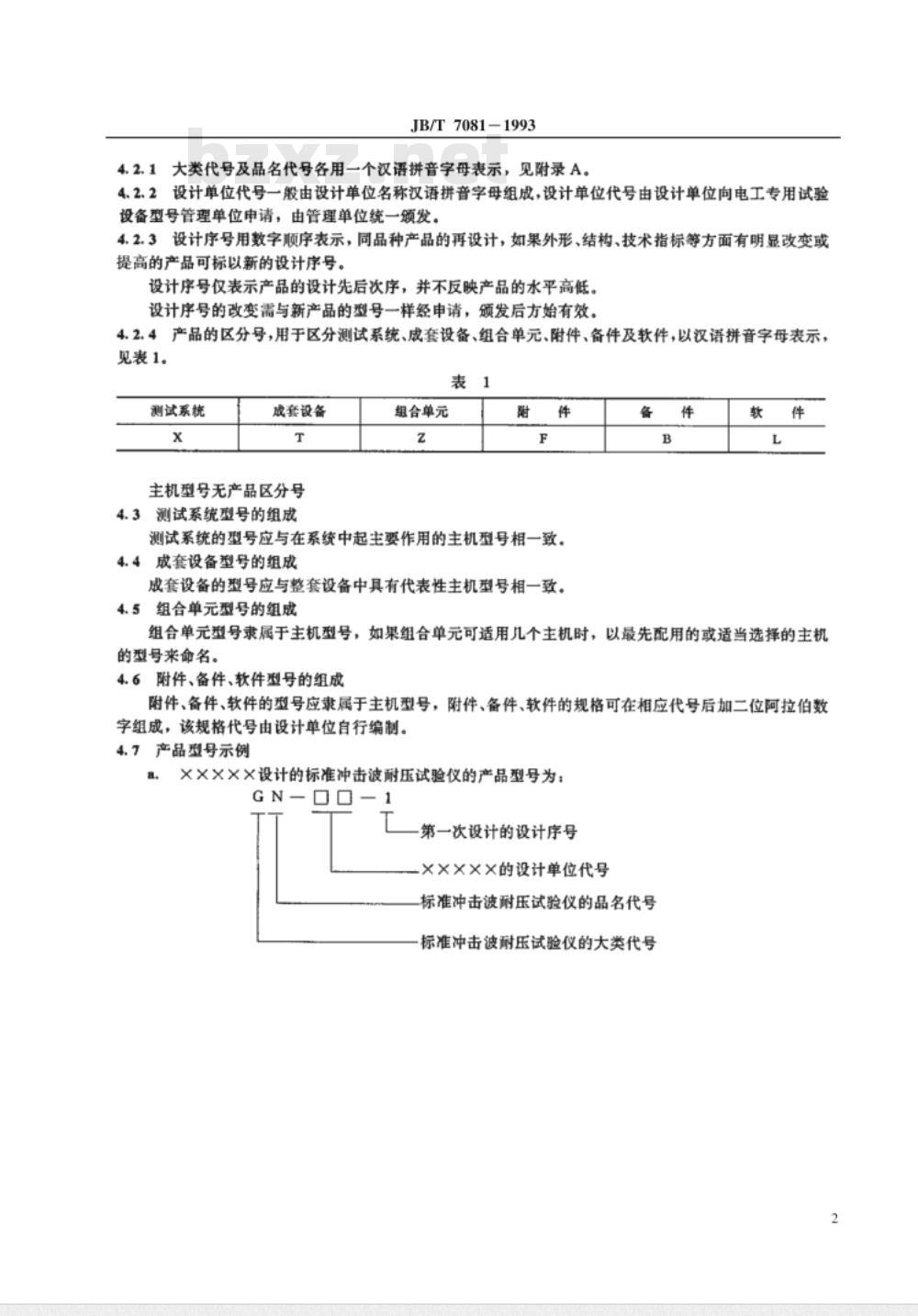

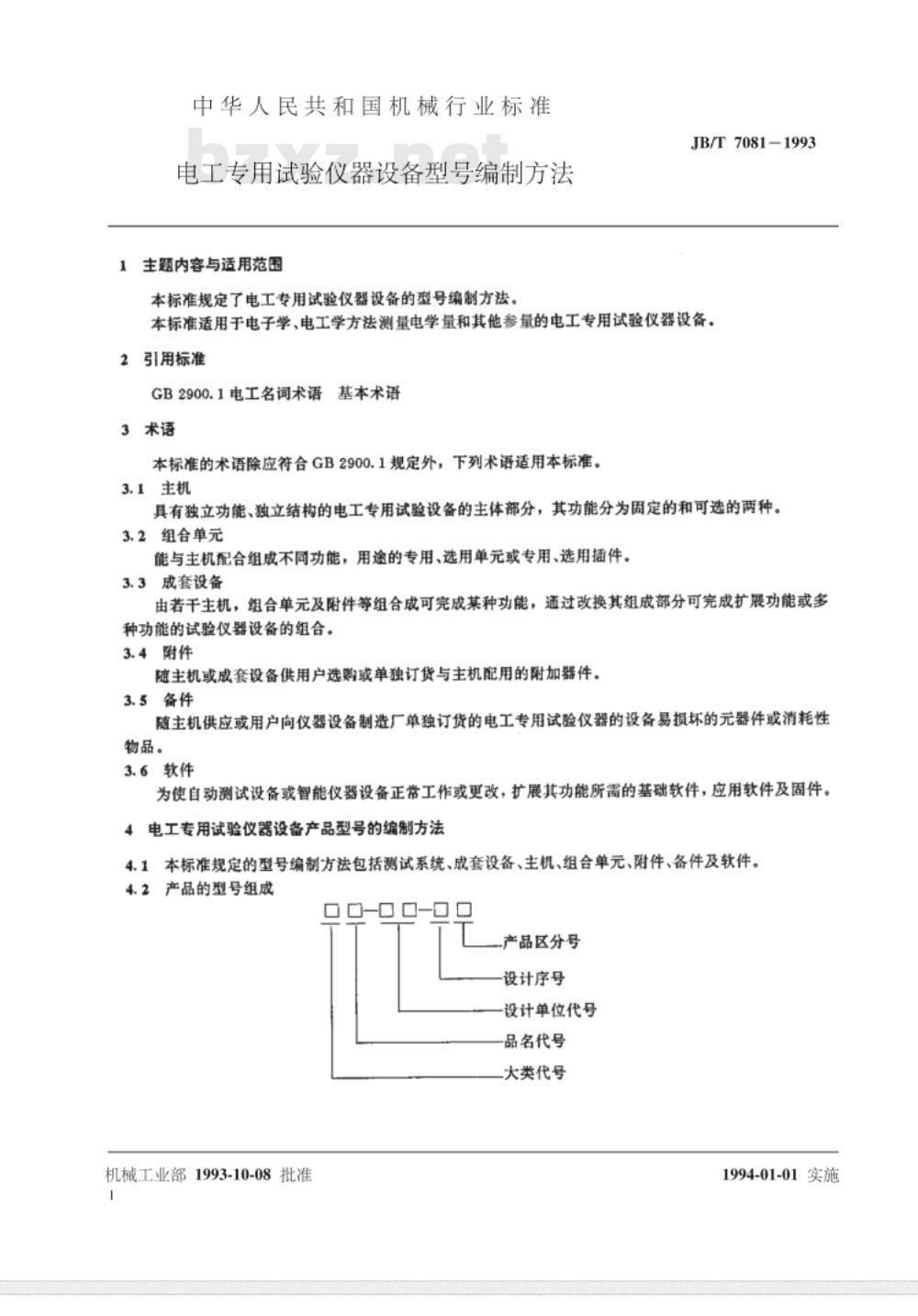

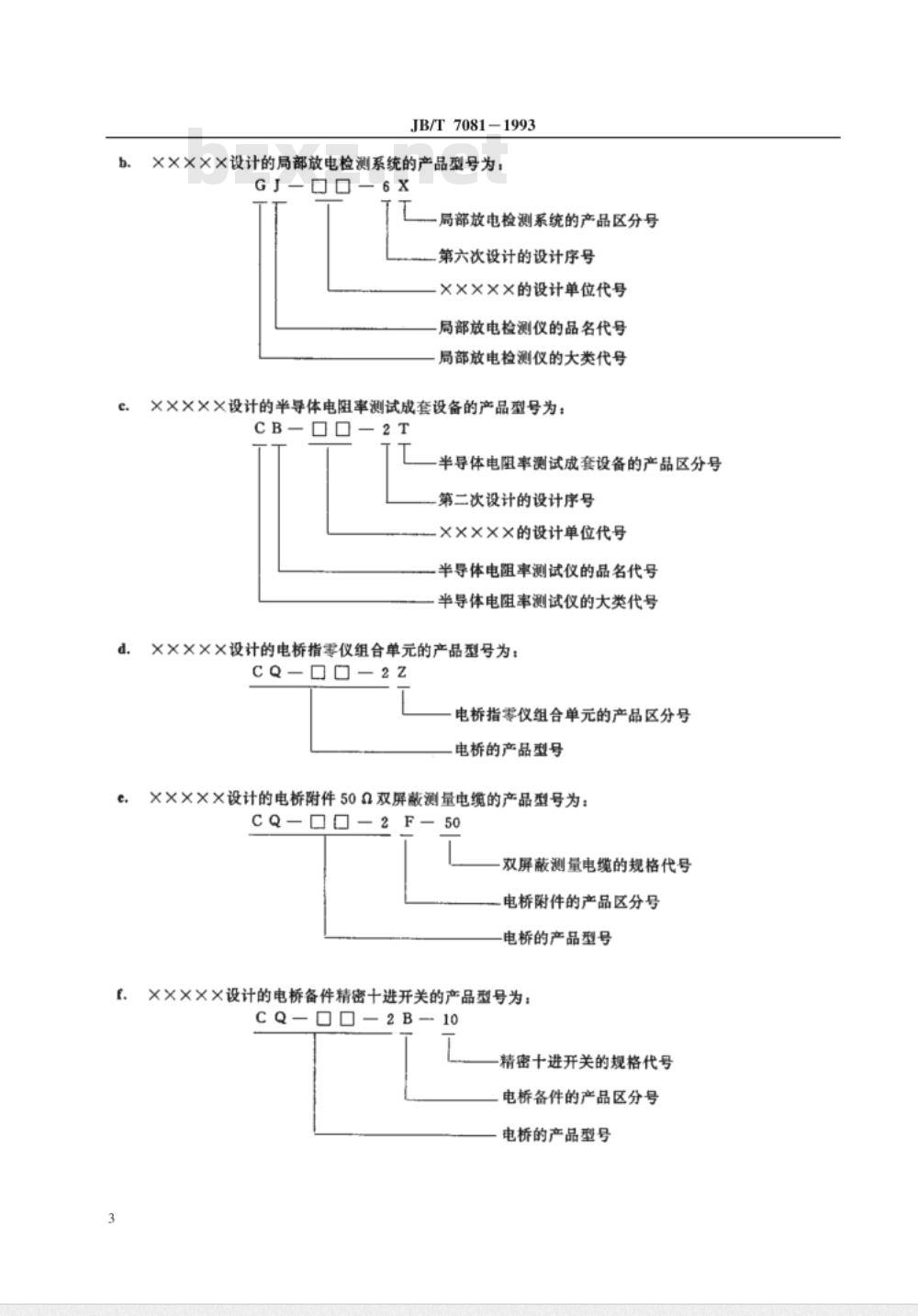

中华人民共和国机械行业标准 JB/T 7081-1993 电工专用试验仪器设备型号编制方法 1993年10月8日发布，1994年1月1日实施 1 主题内容与适用范围 本标准规定了电工专用试验仪器设备的型号编制方法。适用于电子学、电工学方法测量电学量和其他参量的电工专用试验仪器设备。 2 引用标准 - GB 2900.1 电工名词术语 基本术语 3 术语 本标准的术语除应符合GB 2900.1规定外，下列术语适用本标准。 3.1 主机：具有独立功能、独立结构的电工专用试验设备的主体部分，其功能分为固定的和可选的两种。 3.2 组合单元：能与主机配合组成不同功能、用途的专用、选用单元或专用、选用插件。 3.3 成套设备：由若干主机、组合单元及附件等组合成可完成某种功能，通过改换其组成部分可完成扩展功能或多种功能的试验仪器设备的组合。 3.4 附件：随主机或成套设备供用户选购或单独订货与主机配用的附加器件。 3.5 备件：随主机供应或用户向仪器设备制造厂单独订货的电工专用试验仪器的设备易损坏的元器件或消耗性物品。 3.6 软件：为使自动测试设备或智能仪器设备正常工作或更改，扩展其功能所需的基础软件、应用软件及固件。 4 电工专用试验仪器设备产品型号的编制方法 4.1 本标准规定的型号编制方法包括测试系统、成套设备、主机、组合单元、附件、备件及软件。 4.2 产品的型号组成： - 口0-00-00：产品区分号、设计序号、设计单位代号、品名代号、大类代号。 4.2.1 大类代号及品名代号各用一个汉语拼音字母表示，见附录A。 4.2.2 设计单位代号一般由设计单位名称汉语拼音字母组成，设计单位代号由设计单位向电工专用试验设备型号管理单位申请，由管理单位统一颁发。 4.2.3 设计序号用数字顺序表示，同品种产品的再设计，如果外形、结构、技术指标等方面有明显改变或提高的产品可标以新的设计序号。 4.2.4 产品的区分号，用于区分测试系统、成套设备、组合单元、附件、备件及软件，以汉语拼音字母表示，见表1。 4.3 测试系统型号的组成 测试系统的型号应与在系统中起主要作用的主机型号相一致。 4.4 成套设备型号的组成 成套设备的型号应与整套设备中具有代表性主机型号相一致。 4.5 组合单元型号的组成 组合单元型号隶属于主机型号，如果组合单元可适用几个主机时，以最先配用的或适当选择的主机的型号来命名。 4.6 附件、备件、软件型号的组成 附件、备件、软件的型号应隶属于主机型号，规格可在相应代号后加二位阿拉伯数字组成，该规格代号由设计单位自行编制。 4.7 产品型号示例 a. GN-OO-1：第一次设计的设计序号，XXXXX的设计单位代号，标准冲击波耐压试验仪的品名代号，标准冲击波耐压试验仪的大类代号。 b. GJ-□□6X：局部放电检测系统的产品区分号，第六次设计的设计序号，XXX××的设计单位代号，局部放电检测仪的品名代号，局部放电检测仪的大类代号。 c. CB-口O—2T：半导体电阻率测试成套设备的产品区分号，第二次设计的设计序号，XX×XX的设计单位代号，半导体电阻率测试仪的品名代号，半导体电阻率测试仪的大类代号。 d. Q-□□-22：电桥指零仪组合单元的产品区分号，电桥的产品型号。 3 本标准未列入的电工专用试验仪器设备型号可以根据实际需要进行进一步的编制。
