【机械行业标准(JB)】 O型真空用橡胶密封圈 型式及尺

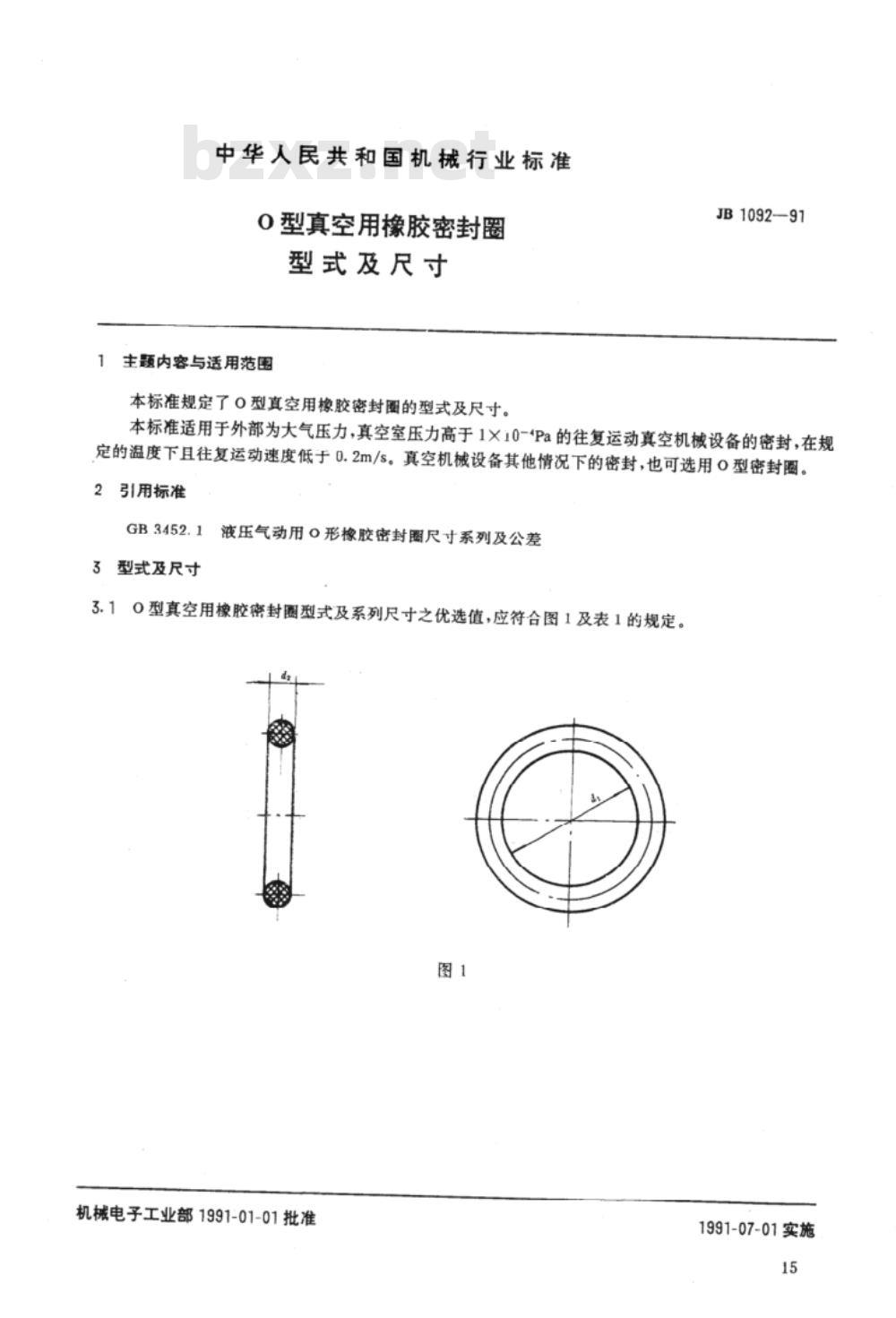

中华人民共和国机械行业标准
O型真空用橡胶密封圈
型式及尺寸
主题内容与适用范围
JB1092—91
本标准规定了0型真空用橡胶密封圈的型式及尺寸。本标准适用于外部为大气压力，真空室压力高于1X10-\Pa的往复运动真空机械设备的密封，在规定的温度下且往复运动速度低于0.2m/s。真空机械设备其他情况下的密封，也可选用0型密封圈。2引用标准
GB3452.1液压气动用0形橡胶密封圈尺寸系列及公差3型式及尺寸
3.10型真空用橡胶密封圈型式及系列尺寸之优选值，应符合图1及表1的规定。图1
机械电子工业部1991-01-01批准1991-07-01实施
内径4
极限偏差
注：并表示适用。
*千08
截面直径
“0干99
“0千0
JB1092—91
“0千00°2
内径4，
极限偏差
10千081
截面直径
“0干S9

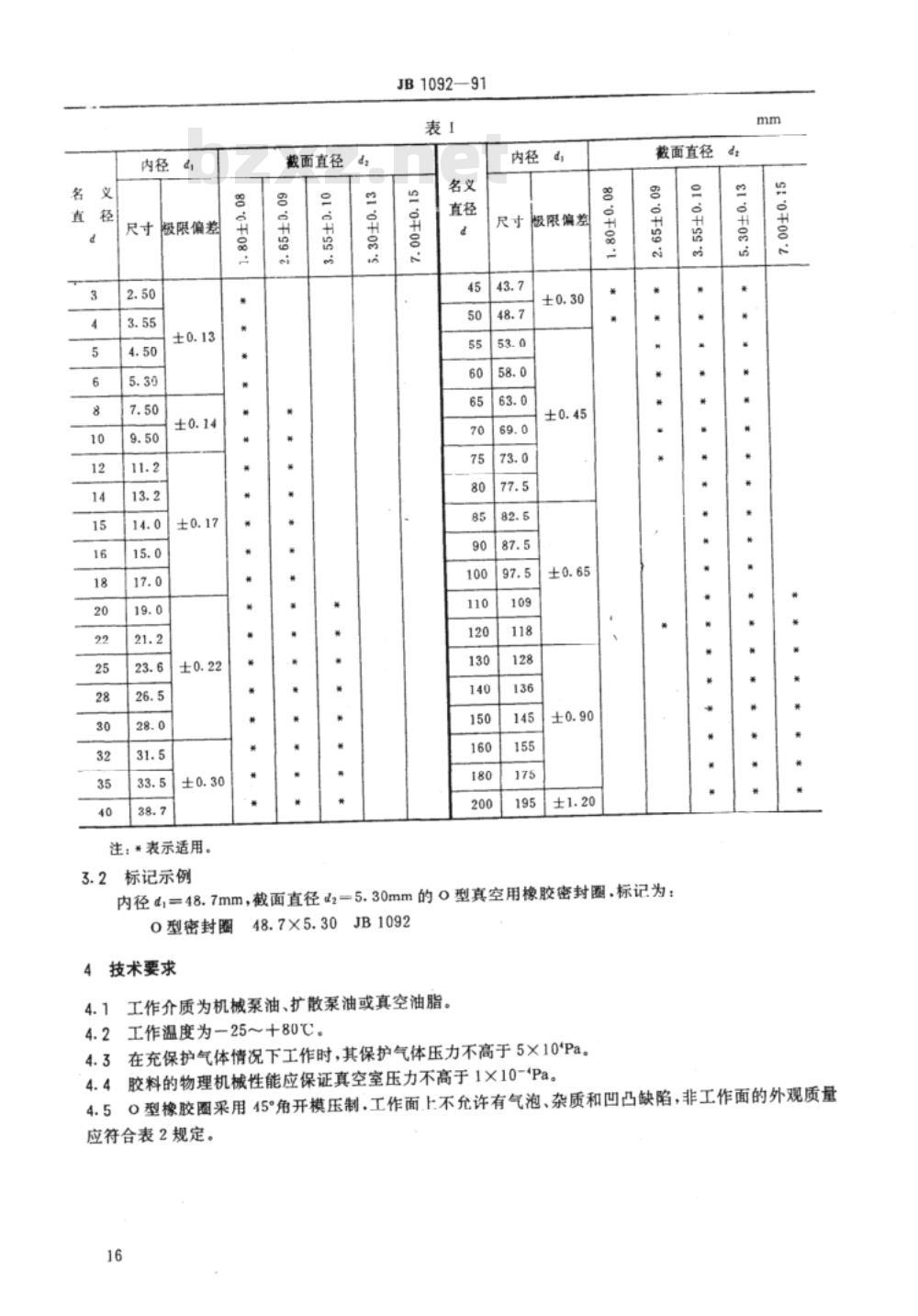

3.2标记示例
内径d=48.7mm，截面直径d2=5.30mm的0型真空用橡胶密封圈.标记为：48.7X5.30JB1092
O型密封圈
4技术要求
4.1工作介质为机械泵油、扩散泵油或真空油脂。4.2工作温度为-25～+80℃。
4.3在充保护气体情况下工作时，其保护气体压力不高于5×10\Pa。0
10干ss
*0千08
0千00

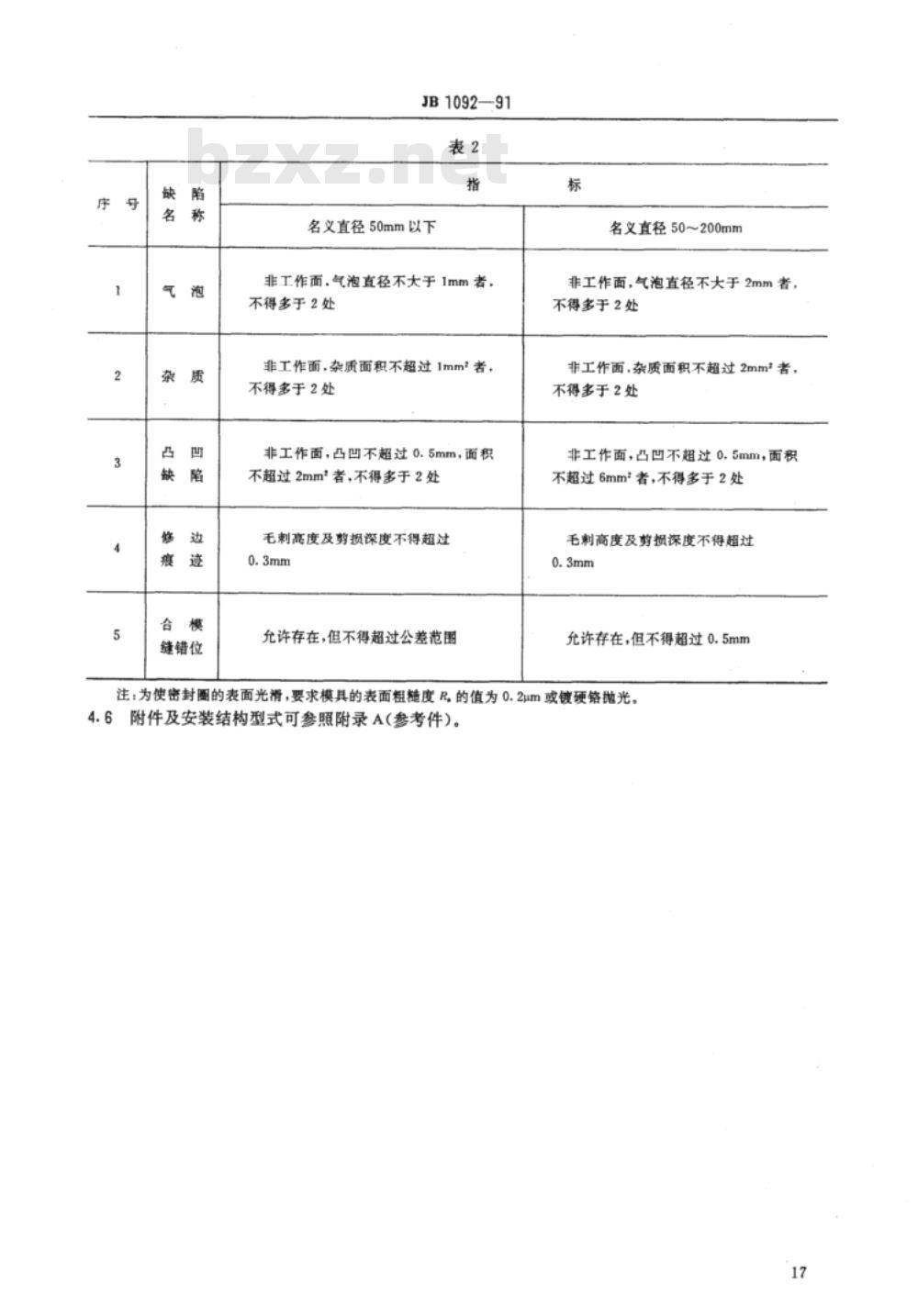

4.4胶料的物理机械性能应保证真空室压力不高于1×10-\Pa。4.50型橡胶圈采用45°角开模压制，工作面上不允许有气泡、杂质和凹凸缺陷，非工作面的外观质量应符合表2规定。
缝错位
JB1092—91
名义直径50mm以下
非工作面，气泡直径不大于1mm者，不得多于2处
非工作面，杂质面积不超过1mm2者，不得多于2处
非工作面，凸凹不超过0.5mm，面积不超过2mm者，不得多于2处
毛刺高度及剪损深度不得超过
允许存在，但不得超过公差范围标
名义直径50~200mm
非工作面，气泡直径不大于2mm者，不得多于2处
非工作面，杂质面积不超过2mm者，不得多于2处
非工作面，凸凹不超过0.5mm，面积不超过6mm者，不得多于2处
毛刺高度及剪损深度不得超过
允许存在，但不得超过0.5mm
注：为使密封圈的表面光滑，要求模具的表面粗糙度R的值为0.2um或镀硬铬抛光。4.6附件及安装结构型式可参照附录A（参考件）。17
JB1092—91

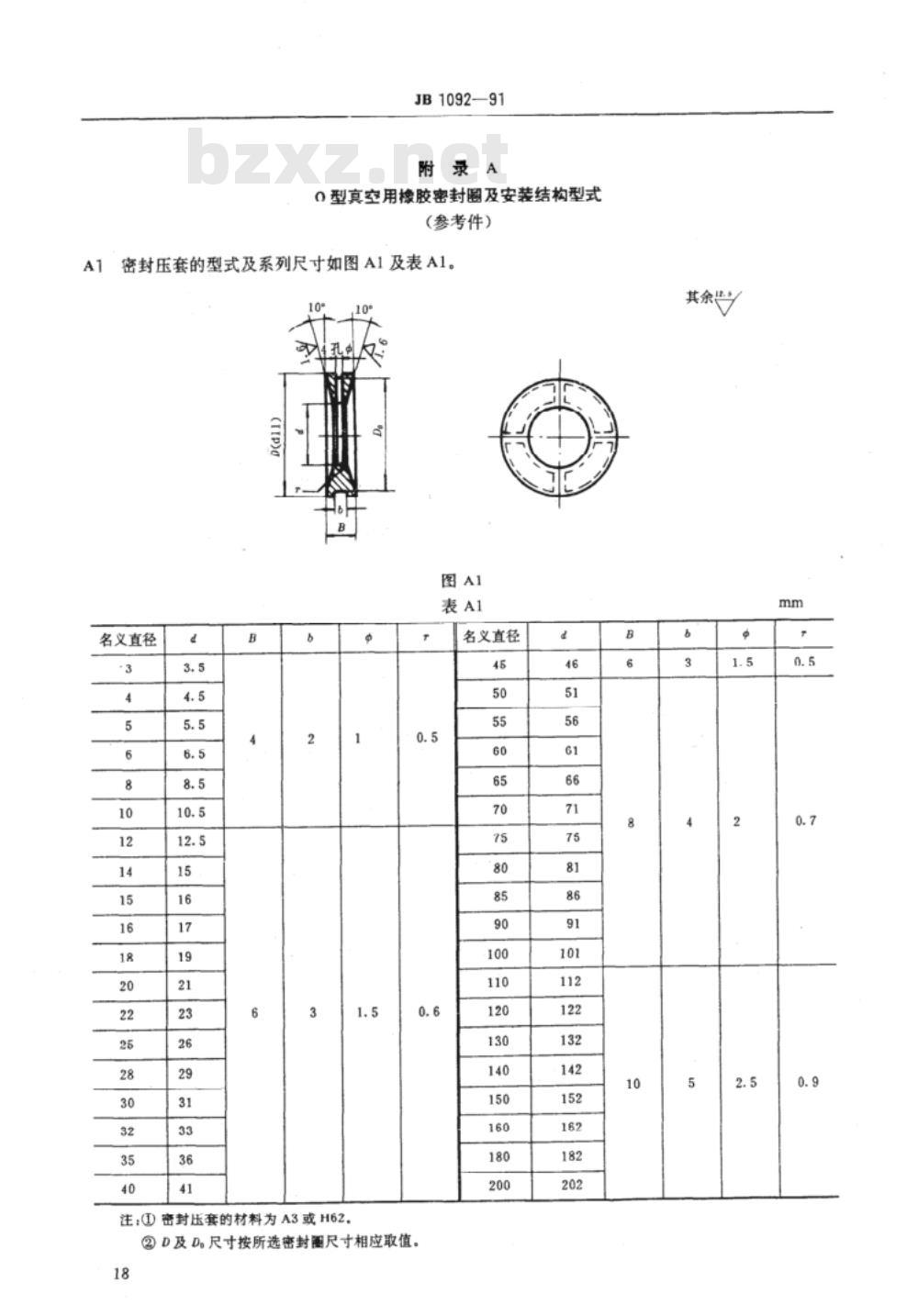

附录A
0型真空用橡胶密封圈及安装结构型式(参考件）
A1密封压套的型式及系列尺寸如图A1及表A1。10
名义直径下载标准就来标准下载网
注：①密封压套的材料为A3或H62。0.5
②D及D。尺寸按所选密封图尺寸相应取值。18
名义直径
JB1092—91

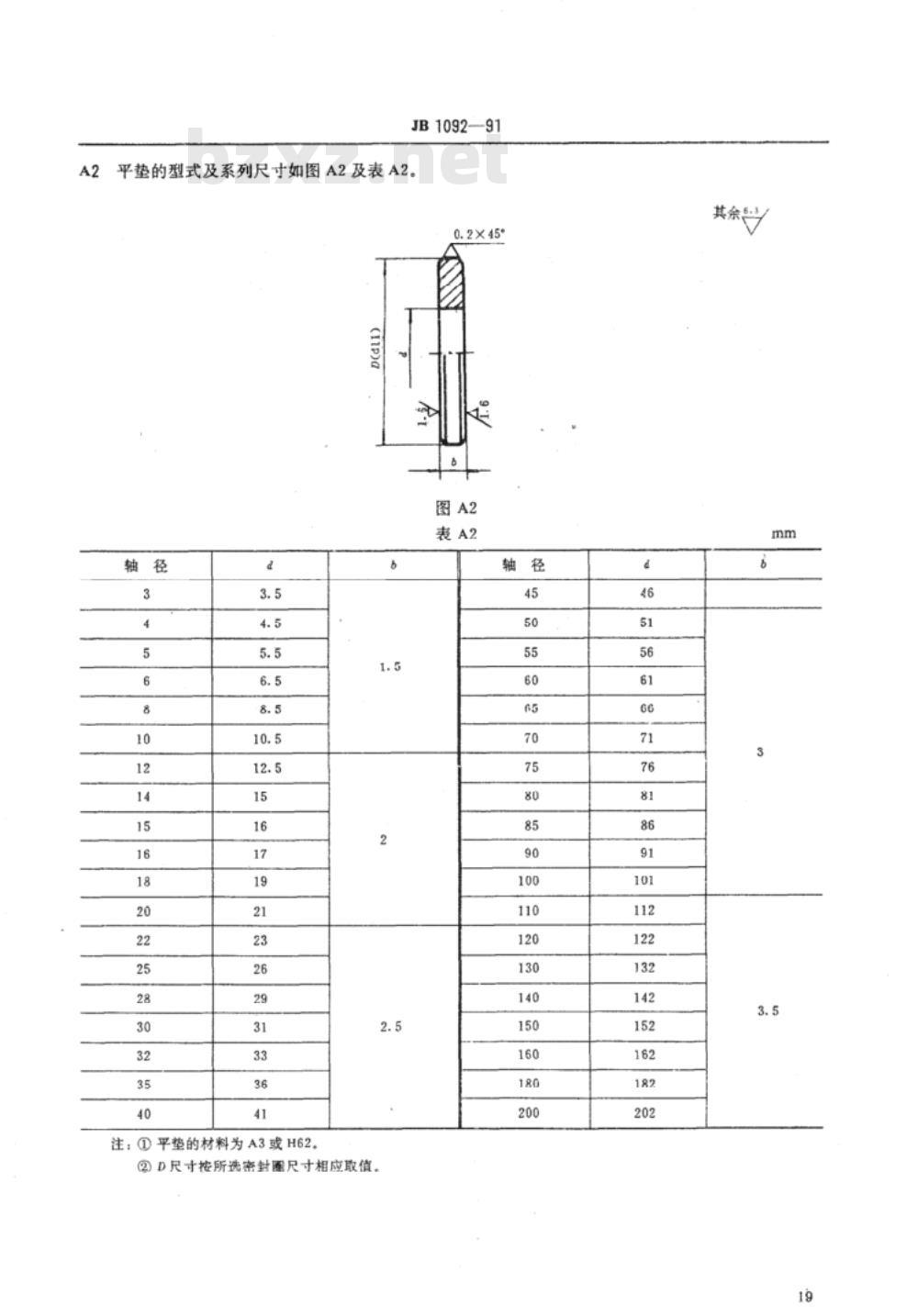

A2平垫的型式及系列尺寸如图A2及表A2。0. 2× 45*
注：①平的材料为A3或H62。
②D尺寸按所选密封圃尺寸相应取值。轴径
A3安装示例及密封槽的要求推荐如图A3。真空
JB1092—91
注：真空室内表面各零件表面粗糙度：密封面R。的值为1.6im，轴表面粗糙度R。的值为0.8um。附加说明：
本标准由全国真空技术标准化技术委员会提出并归口。本标准由沈阳真空技术研究所负责起草。本标准主要起草人张。
自本标准实施之日起，原JB1092一83O型真空用橡胶密封圈型式及尺寸》作废。20
华人民共和
机械行业标准
真空动密封型式及尺寸
JB1090~1092—91
机械电子工业部机械标准化研究所出版发行邮编100081)
（北京8144信箱
版权专有
不得翻印
河北省清河县印刷厂印刷
即张1号，
开本880×1230
1991年10月第一版
字数40000
1991年10月第一次印剧
印数00.001-1000
定价2.60元
编号0110
