【机械行业标准(JB)】 单级双吸清水离心泵 型式与基本参数

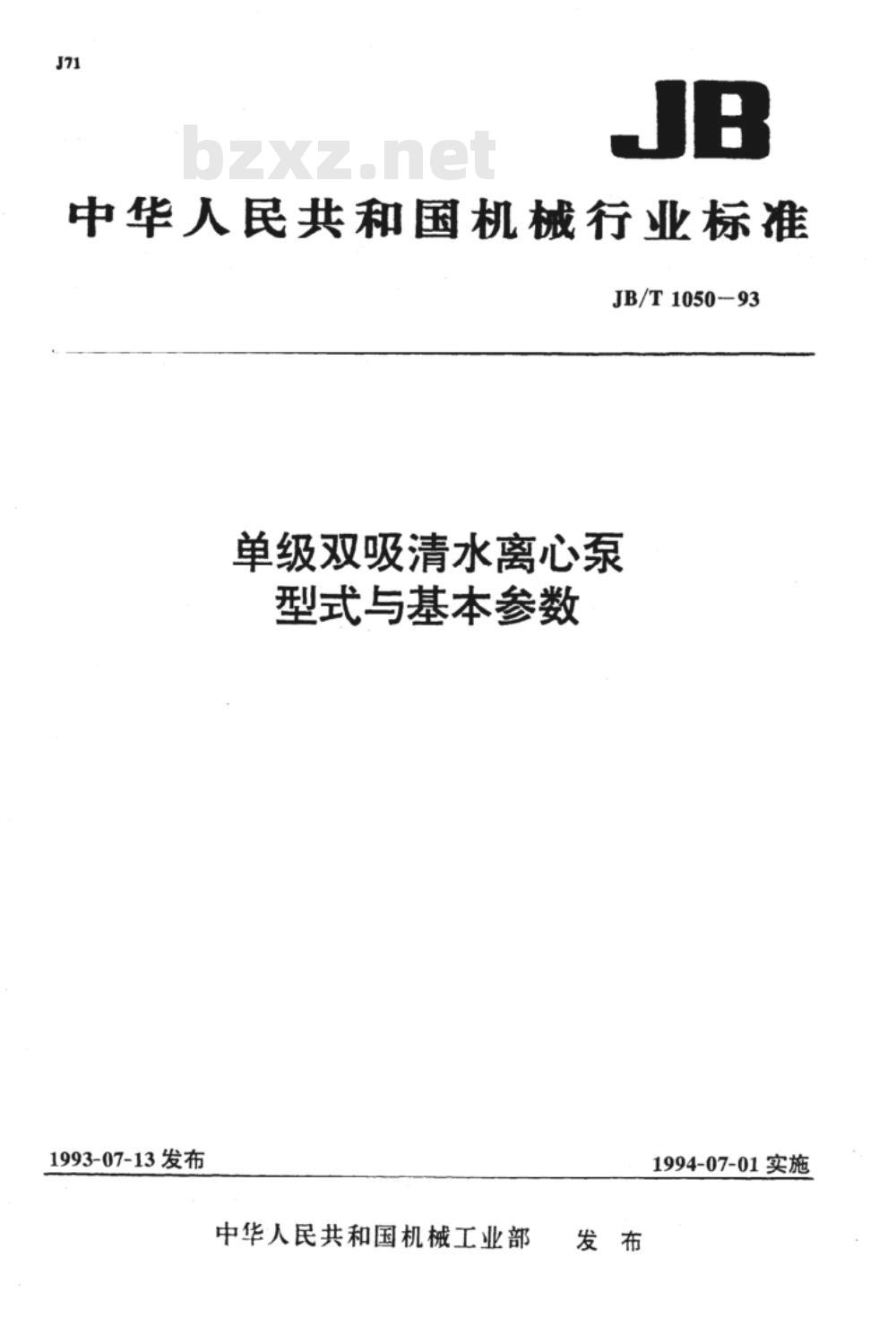

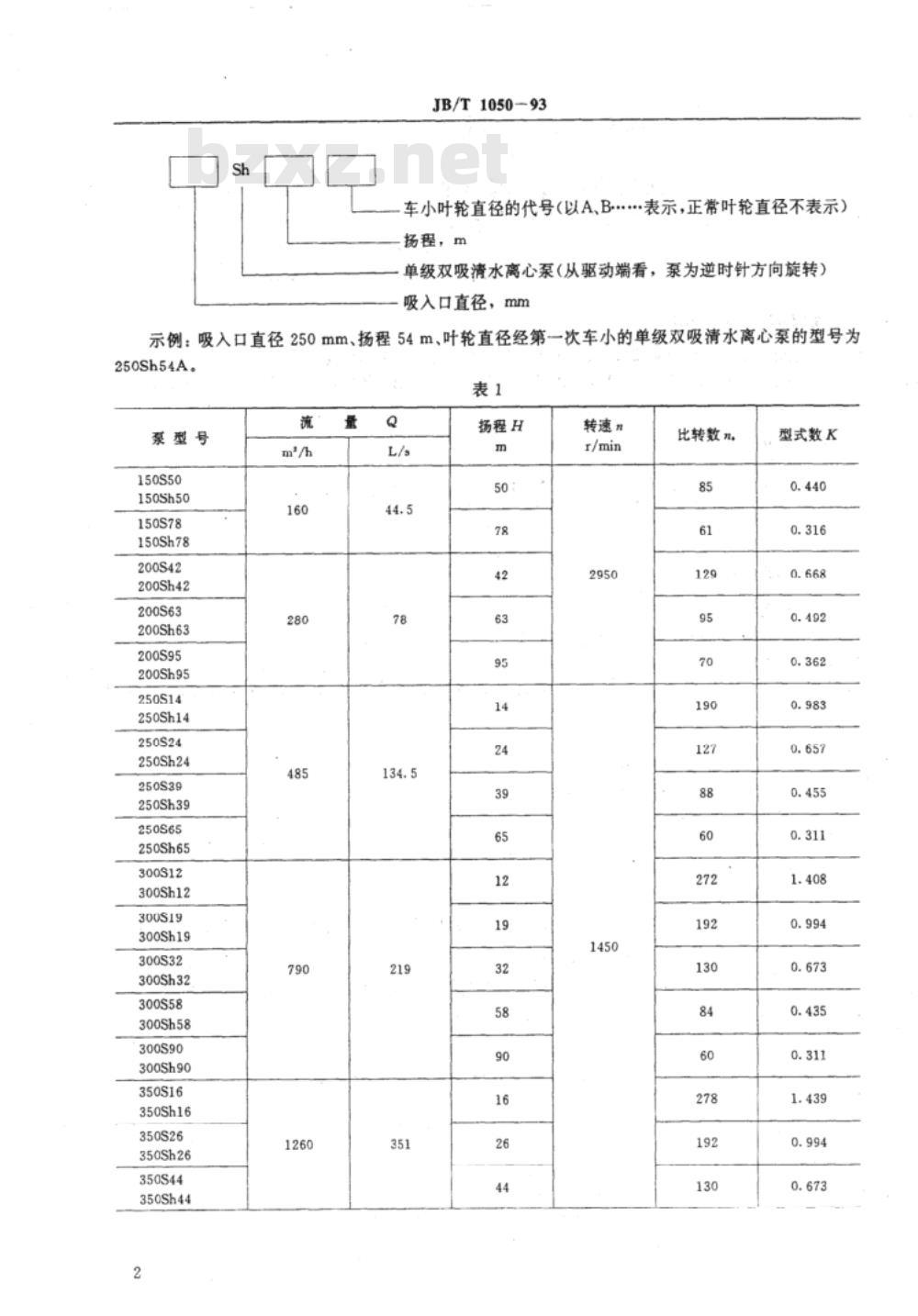

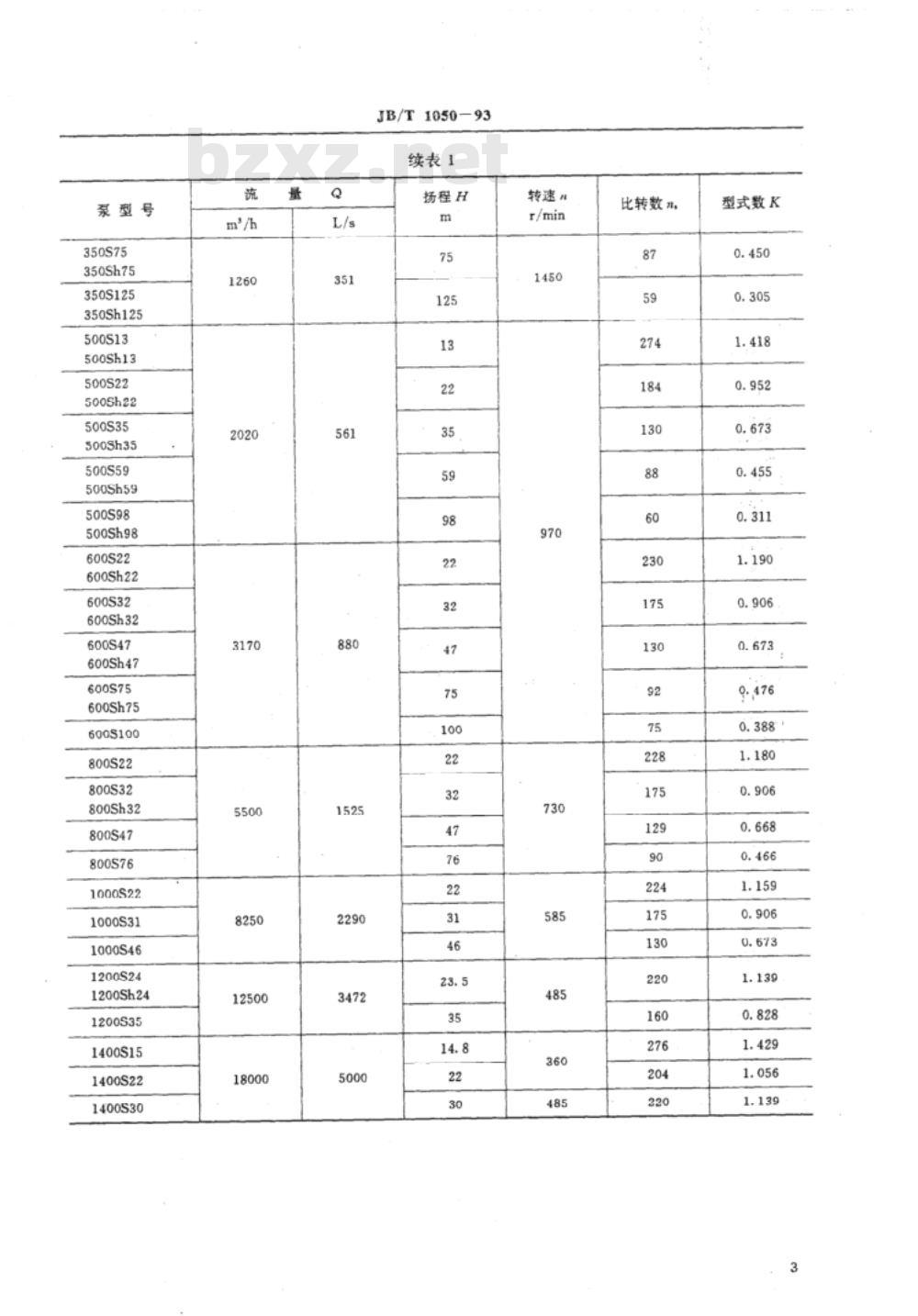

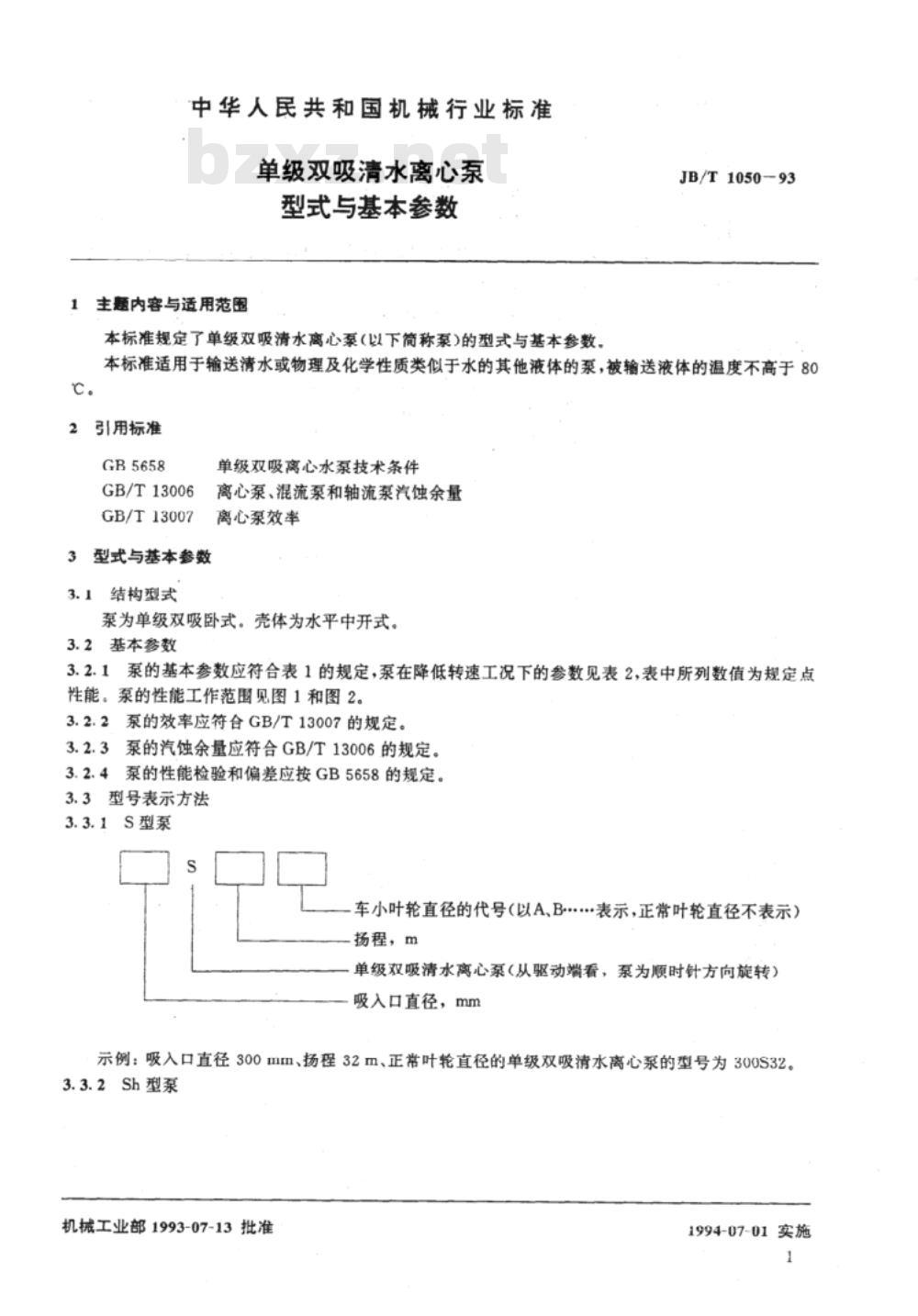

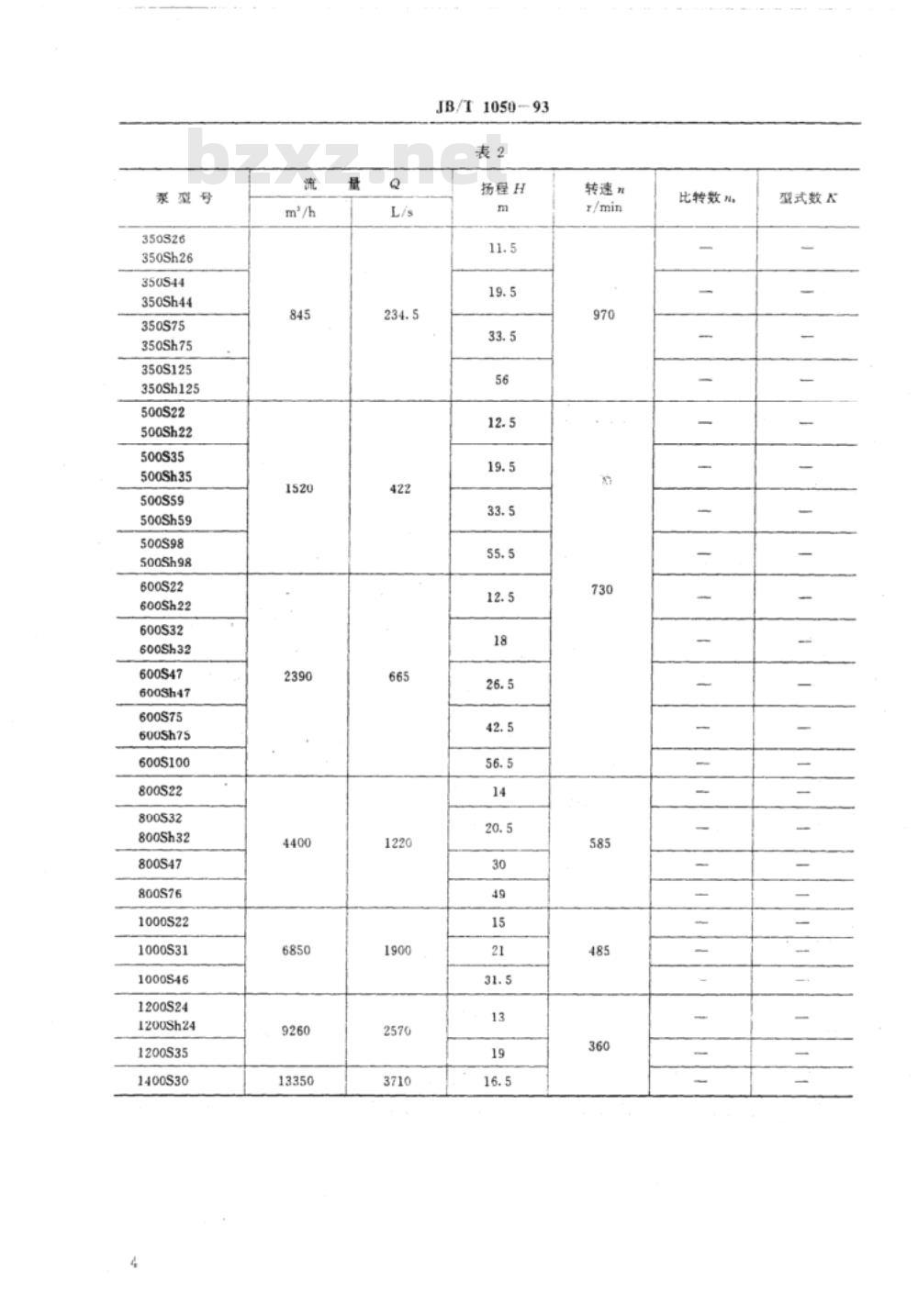

中华人民共和国机械行业标准 JB/T1050-93 单级双吸清水离心泵 型式与基本参数 1993-07-13发布 1994-07-01实施 1 主题内容与适用范围 本标准规定了单级双吸清水离心泵（以下简称泵）的型式与基本参数。本标准适用于输送清水或物理及化学性质类似于水的其他液体的泵，被输送液体的温度不高于80°C。 2 引用标准 GB5658 GB/T13006 GB/T13007 3 型式与基本参数 3.1 结构型式 泵为单级双吸卧式，壳体为水平中开式。 3.2 基本参数 3.2.1 泵的基本参数应符合表1的规定，泵在降低转速工况下的参数见表2，表中所列数值为规定点性能。泵的性能工作范围见图1和图2。 3.2.2 泵的效率应符合GB/T13007的规定。 3.2.3 泵的汽蚀余量应符合GB/T13006的规定。 3.2.4 泵的性能检验和偏差应按GB5658的规定。 3.3 型号表示方法 3.3.1 S型泵 S型泵的型号表示包括：车小叶轮直径的代号（以A、B等表示，正常叶轮直径不表示）、扬程（m）、单级双吸清水离心泵（从驱动端看，泵为顺时针方向旋转）、吸入口直径（mm）。例如，吸入口直径300mm、扬程32m、正常叶轮直径的单级双吸清水离心泵的型号为300S32。 3.3.2 Sh型泵 Sh型泵的型号表示方法与S型泵相同，只是泵为逆时针方向旋转。 表1 泵型号 150S50 150Sh50 150S78 150Sh78 200S42 200Sh42 200S63 200Sh63 200S95 200Sh95 250S14 250Sh14 250S24 250Sh24 250S39 250Sh39 250S65 250Sh65 300S12 300Sh12 300S19 300Sh19 300S32 300Sh32 300S58 300Sh58 300S90 300Sh90 350S16 350Sh16 350S26 350Sh26 350S44 350Sh44 表2 流量与扬程数据 流量 Q（m/h）: 160 280 485 790 1260 量 Q（L/s）: 44.5 78 134.5 219 351 扬程 H（m）: 50 78 42 63 95 14 24 39 65 12 19 32 58 90 16 26 44 转速 n（r/min）: 2950 1450 比转数 n.：85 61 129 95 70 190 127 88 60 272 192 130 84 60 278 192 130 型式数 K: 0.440 0.316 0.668 0.492 0.362 0.983 0.657 0.455 0.311 1.408 0.994 0.673 0.435 0.311 1.439 0.994 0.673 表3 泵型号 350S75 350Sh75 350S125 350Sh125 500S13 500Sh13 500S22 500Sh22 500S35 500Sh35 500S59 500Sh59 500S98 500Sh98 600S22 600Sh22 600S32 600Sh32 600S47 600Sh47 600S75 600Sh75 600S100 800S22 800S32 800Sh32 800S47 800S76 1000S22 1000S31 1000S46 1200S24 1200Sh24 1200S35 1400S15 1400S22 1400S30 流量 Q（m/h）: 1260 2020 3170 5500 8250 12500 18000 量 Q（L/s）: 351 561 880 1525 2290 3472 5000 扬程 H（m）: 75 125 13 22 35 59 98
