【机械行业标准(JB)】 磨床砂轮防护罩 安全防护技术要求

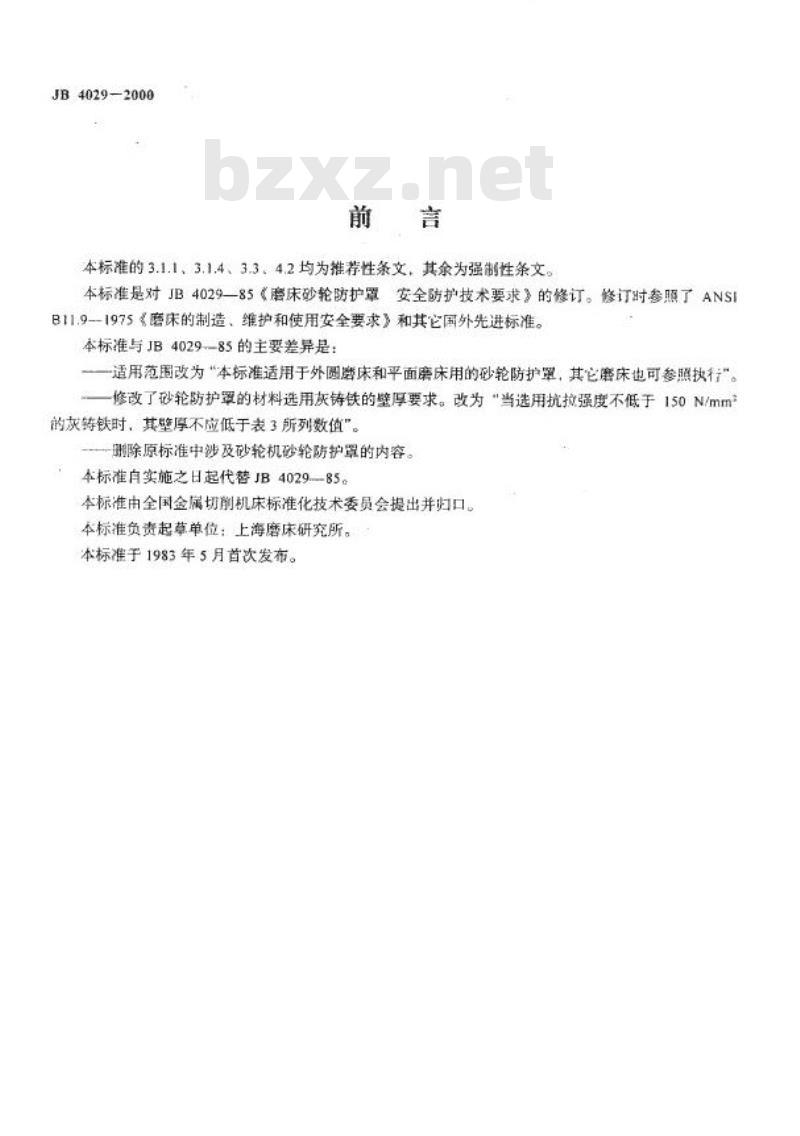

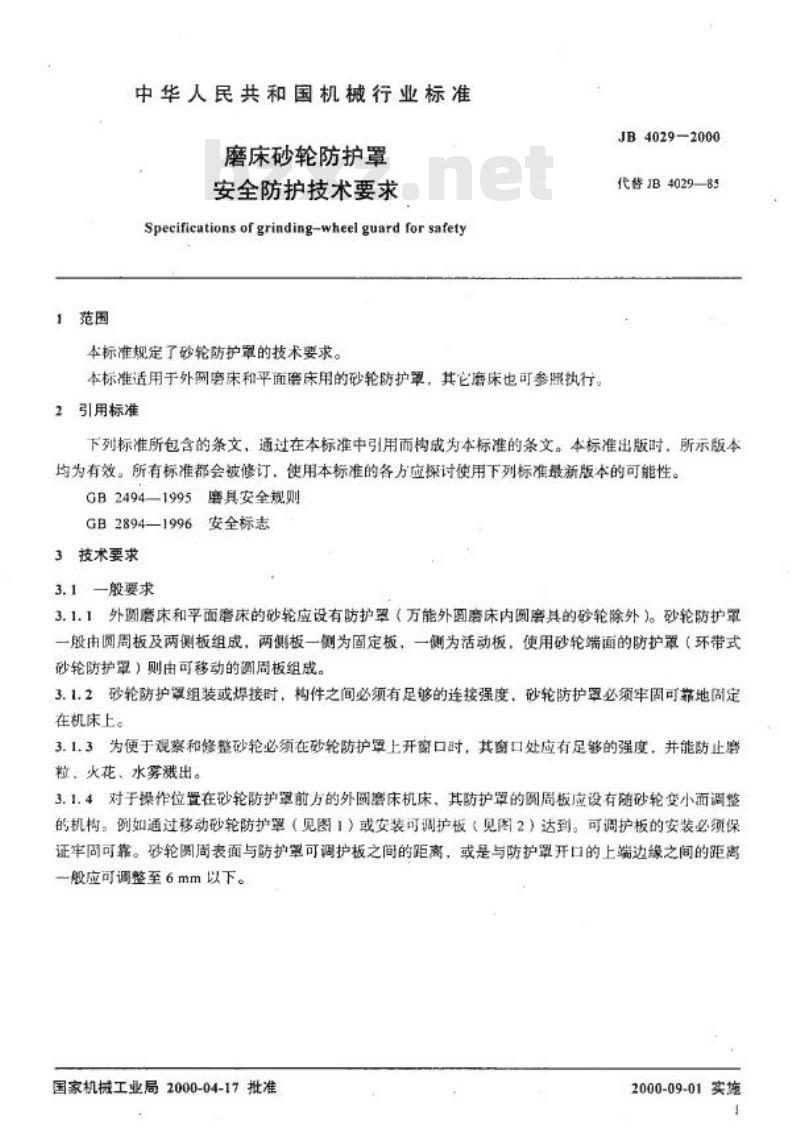

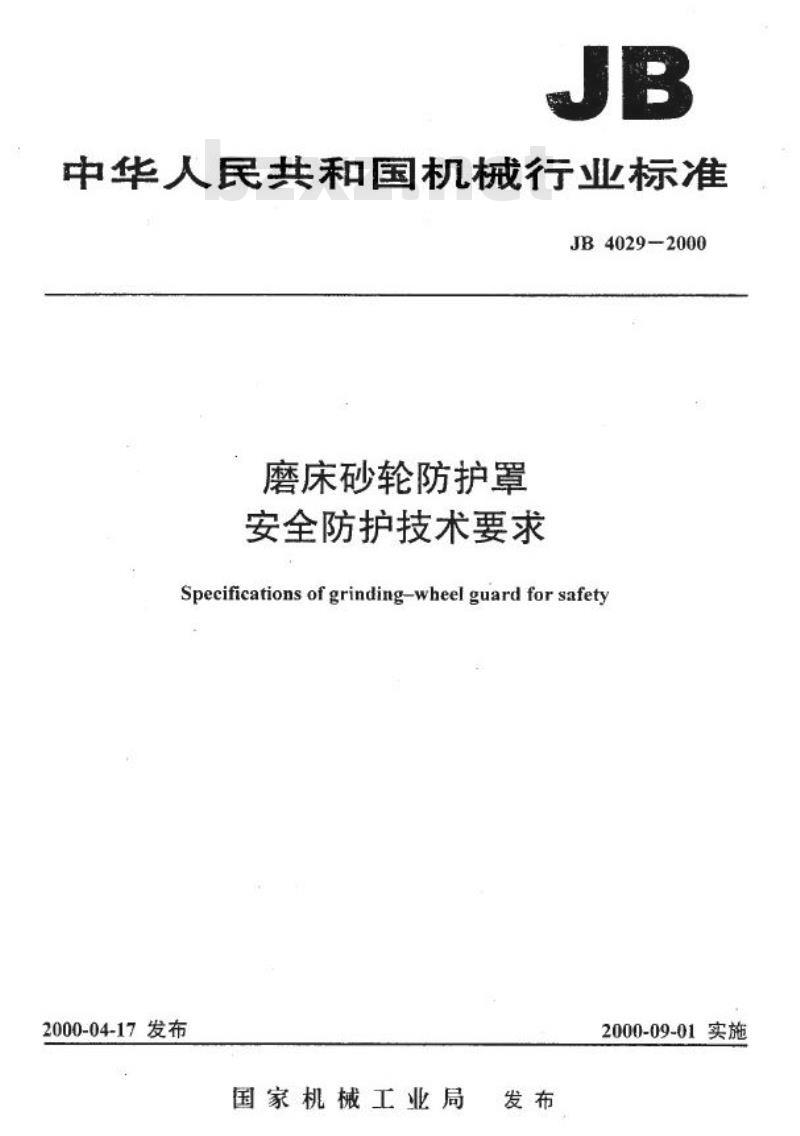

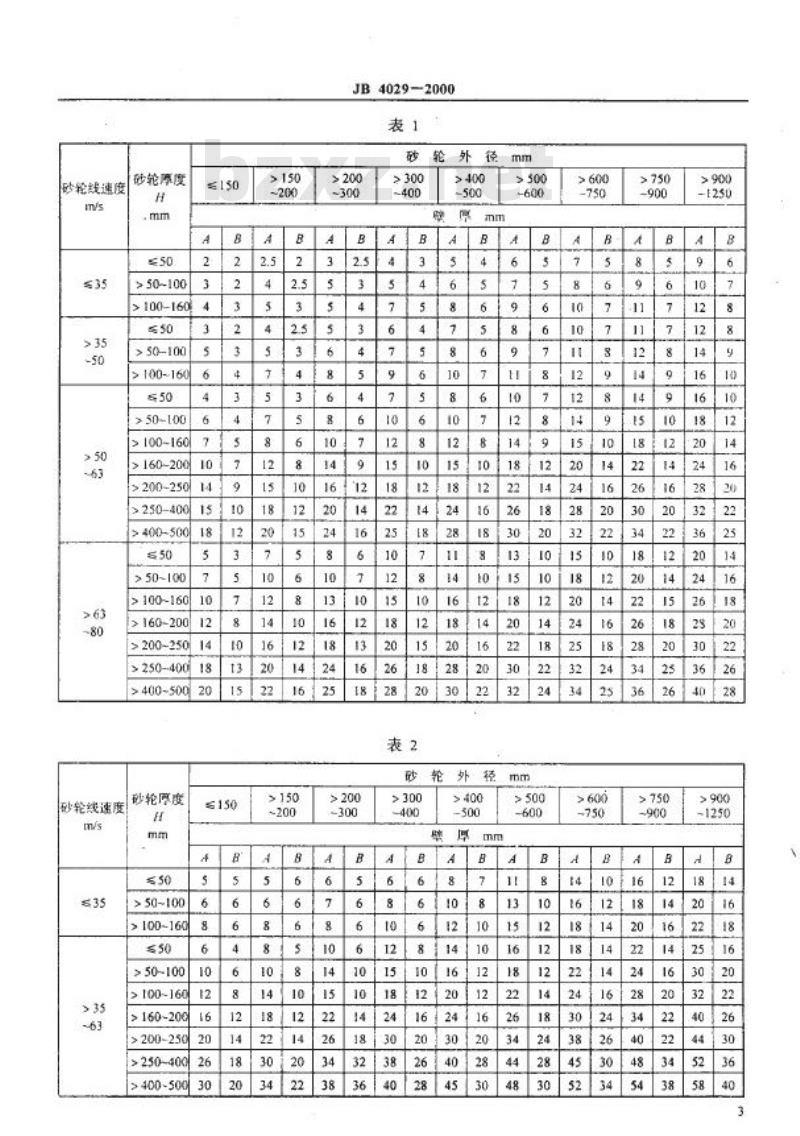

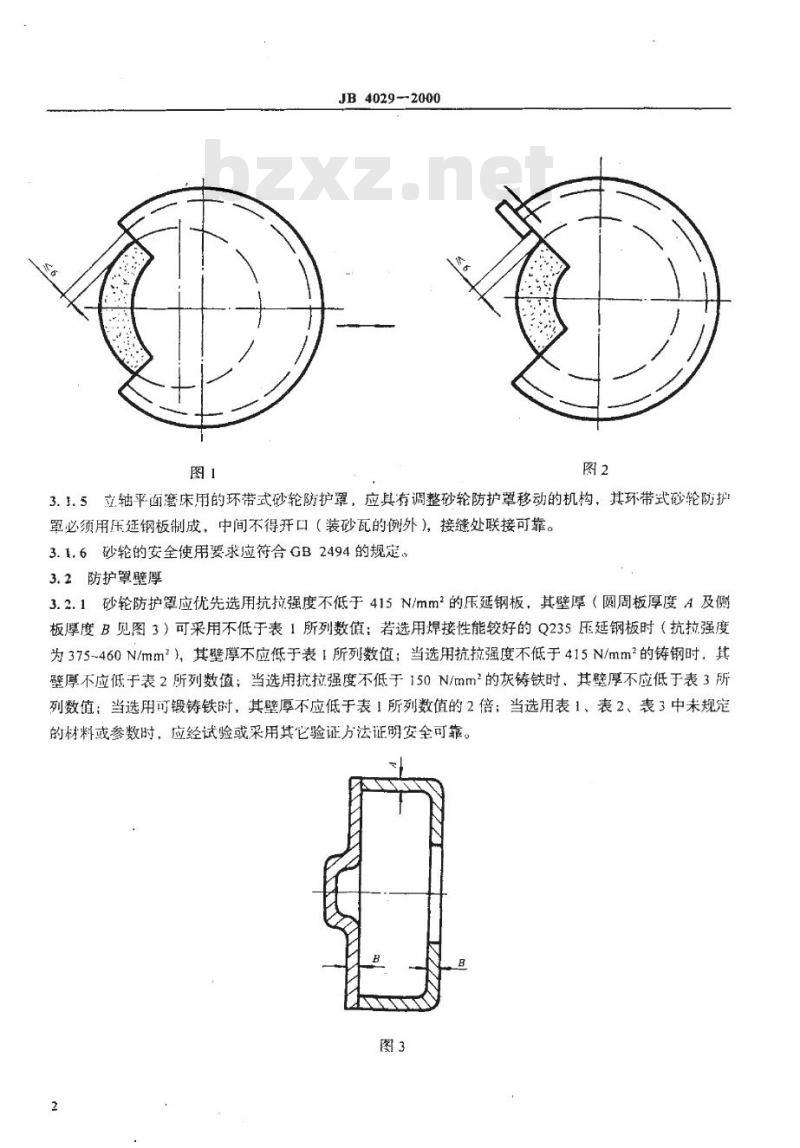

JB4029-2000 中华人民共和国机械行业标准 磨床砂轮防护罩安全防护技术要求 Specifications of grinding-wheel guard for safety 2000-04-17发布 国家机械工业局发布 2000-09-01实施 前言 本标准的3.1.1、3.1.4、3.3、4.2均为推荐性条文，其余为强制性条文。本标准是对JB4029-85《磨床砂轮防护罩安全防护技术要求》的修订。修订时参照了ANSIB11.9-1975《磨床的制造、维护和使用安全要求》和其他国外先进标准。本标准与JB4029-85的主要差异是：一、适用范围改为“本标准适用于外圆磨床和平面磨床用的砂轮防护罩，其它磨床也可参照执行”；二、修改了砂轮防护罩的材料选用，灰铸铁的壁厚要求改为“当选用抗拉强度不低于150N/mm2的灰铸铁时，其壁厚不应低于表3所列数值”；三、删除原标准中涉及砂轮机砂轮防护罩的内容。本标准自实施之日起代替JB4029-85。 1. 范围 本标准规定了砂轮防护罩的技术要求。本标准适用于外圆磨床和平面磨床用的砂轮防护罩，其它磨床也可参照执行。 2. 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB2494-1995 磨具安全规则 GB2894-1996 安全标志 3. 技术要求 3.1 一般要求 3.1.1 外圆磨床和平面磨床的砂轮应设有防护罩（万能外圆磨床内圆旁的砂轮除外）。砂轮防护罩一般由周板及两侧板组成，两侧板一侧为固定板，一侧为活动板，使用砂轮端面的防护罩（环带式砂轮防护罩）则由可移动的圆周板组成。 3.1.2 砂轮防护罩组装或焊接时，构件之间必须有足够的连接强度，砂轮防护罩必须牢固可靠地固定在机床上。 3.1.3 为便于观察和修整砂轮，必须在砂轮防护罩上开窗口，其窗口处应有足够的强度，并能防止磨粒、火花、水雾溅出。 3.1.4 对于操作位置在砂轮防护罩前方的外圆磨床机床，其防护罩的圆周板应设有随砂轮变小面调整的机构，例如通过移动砂轮防护罩或安装可调护板达到。可调护板的安装必须保证牢固可靠。砂轮圆周表面与防护罩可调护板之间的距离，或与防护罩开口的上端边缘之间的距离一般应可调整至6mm以下。 3.1.5 立轴平面磨床用的环带式砂轮防护罩，应具有调整砂轮防护罩移动的机构，其环带式砂轮防护罩必须用压延钢板制成，中间不得开口（装砂瓦的例外），接缝处连接可靠。 3.1.6 砂轮的安全使用要求应符合GB2494的规定。 3.2 防护罩壁厚 3.2.1 砂轮防护罩应优先选用抗拉强度不低于415N/mm2的压延钢板，其壁厚（圆周板厚度A及侧板厚度B见图3）可采用不低于表1所列数值；若选用焊接性能较好的Q235压延钢板时（抗拉强度为375~460N/mm2），其壁厚不应低于表1所列数值；当选用抗拉强度不低于415N/mm2的铸钢时，其壁厚不应低于表2所列数值；当选用抗拉强度不低于150N/mm2的灰铸铁时，其壁厚不应低于表3所列数值；当选用可锻铸铁时，其壁厚不应低于表1所列数值的2倍；当选用表1、表2、表3中未规定的材料或参数时，应经试验或采用其它验证方法证明安全可靠。 图3 砂轮线速度（m/s） ≤35 >35~50 >50~63 >63~80 >80~100 >100~160 >160~200 砂轮厚度H（mm） ≤50 >50~100 >100~160 ≤50 >50~100 >100~160 >160~200 表1 砂轮厚度及对应壁厚数值
