【机械行业标准(JB)】 矿用隔爆型馈电开关

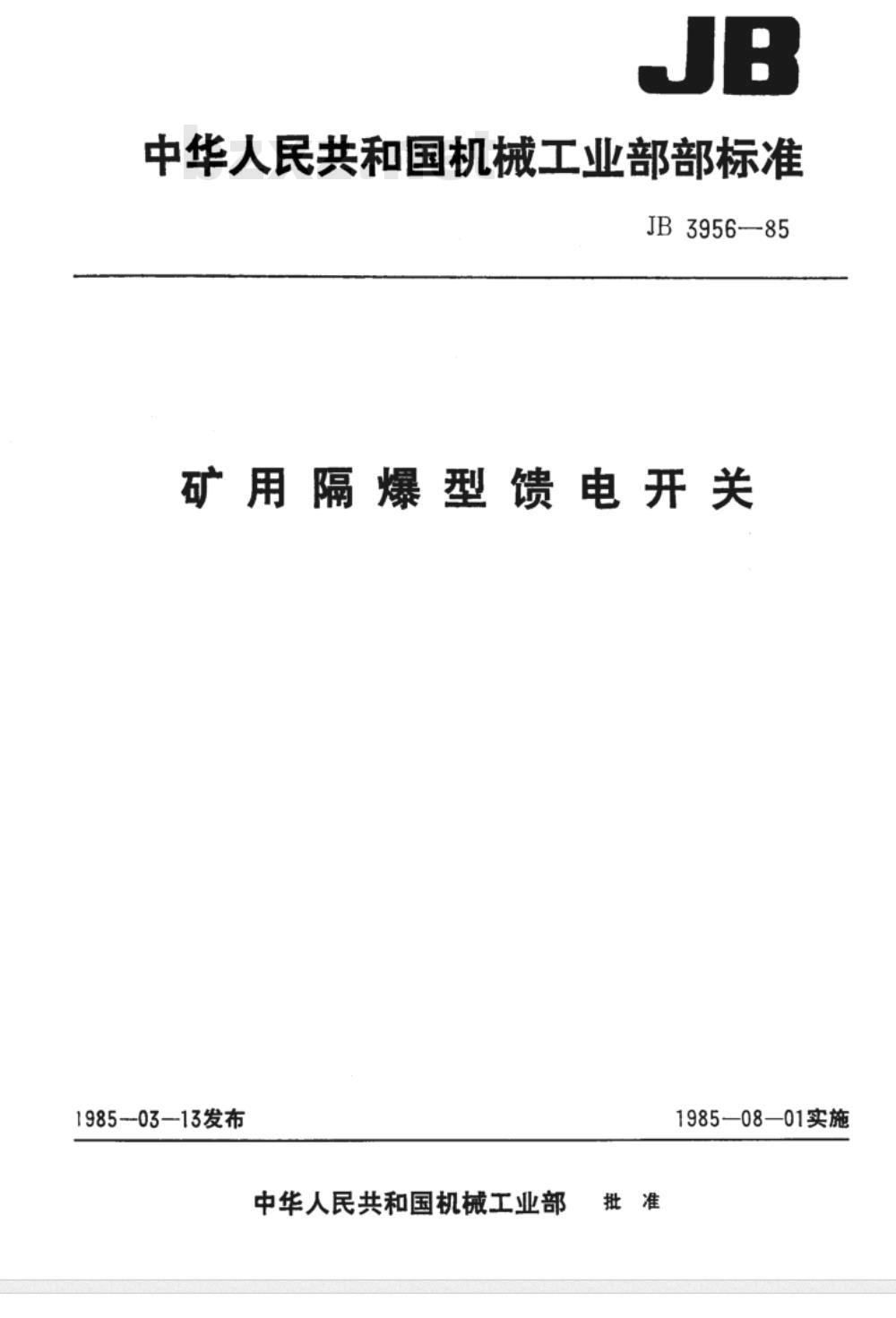

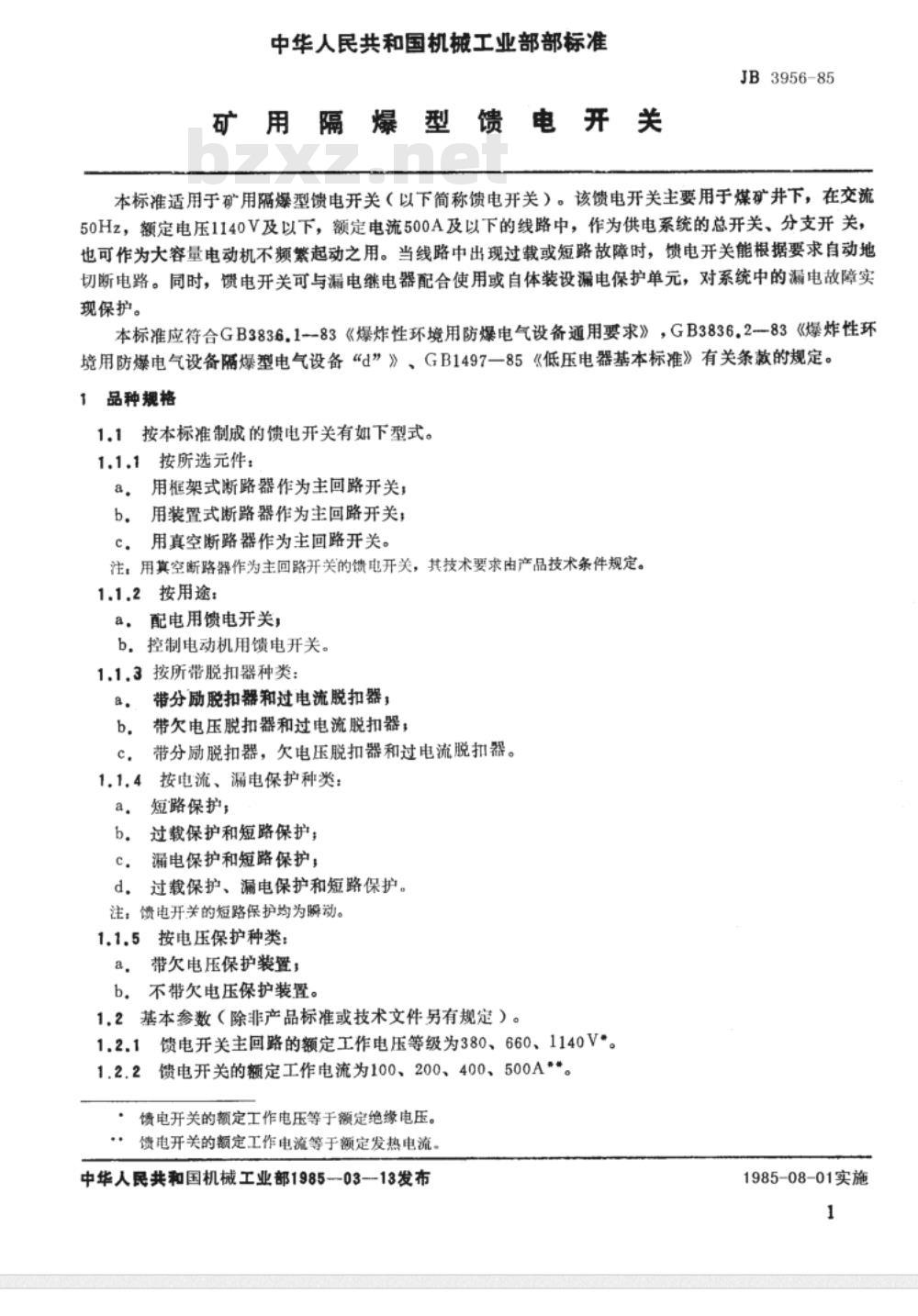

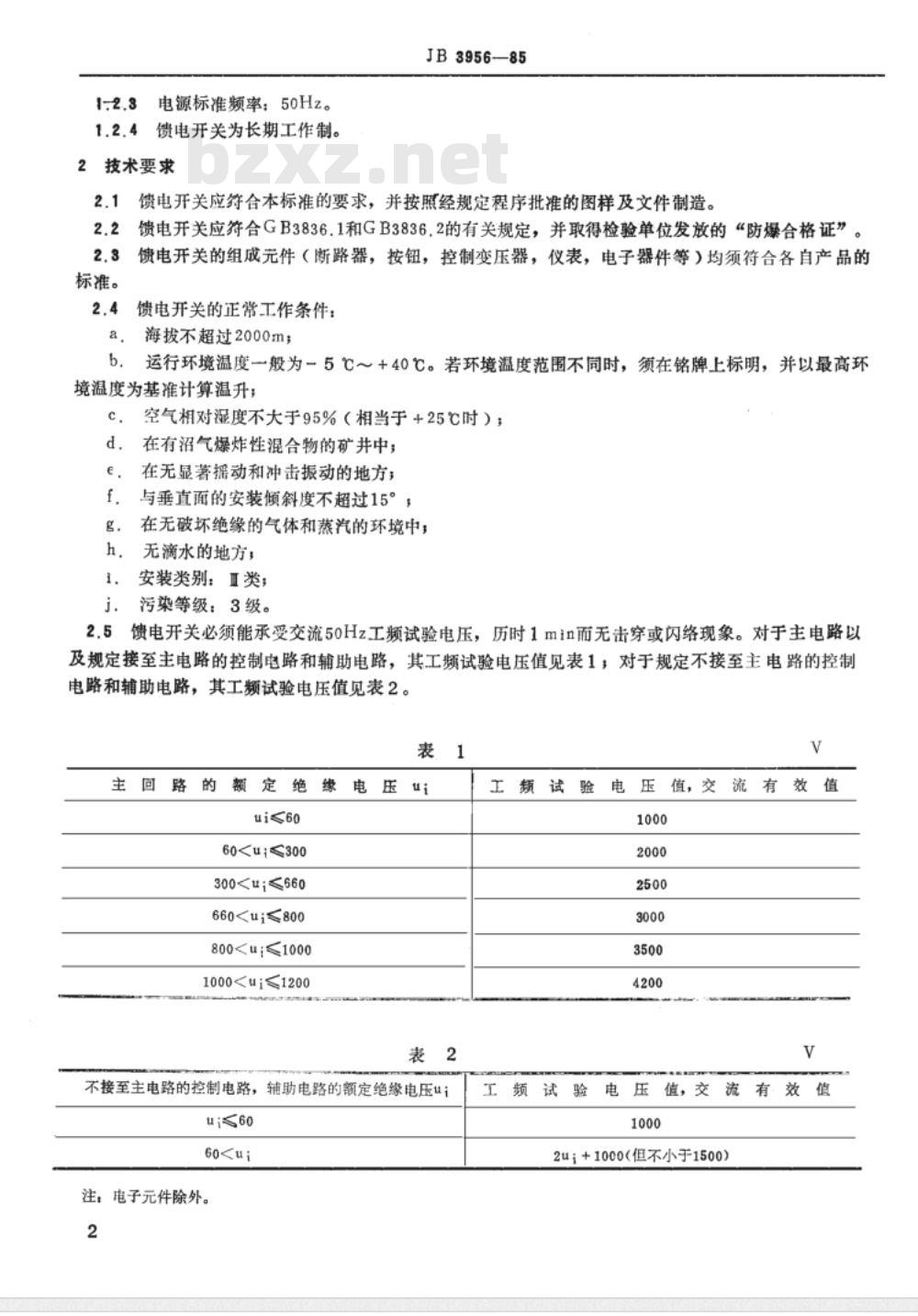

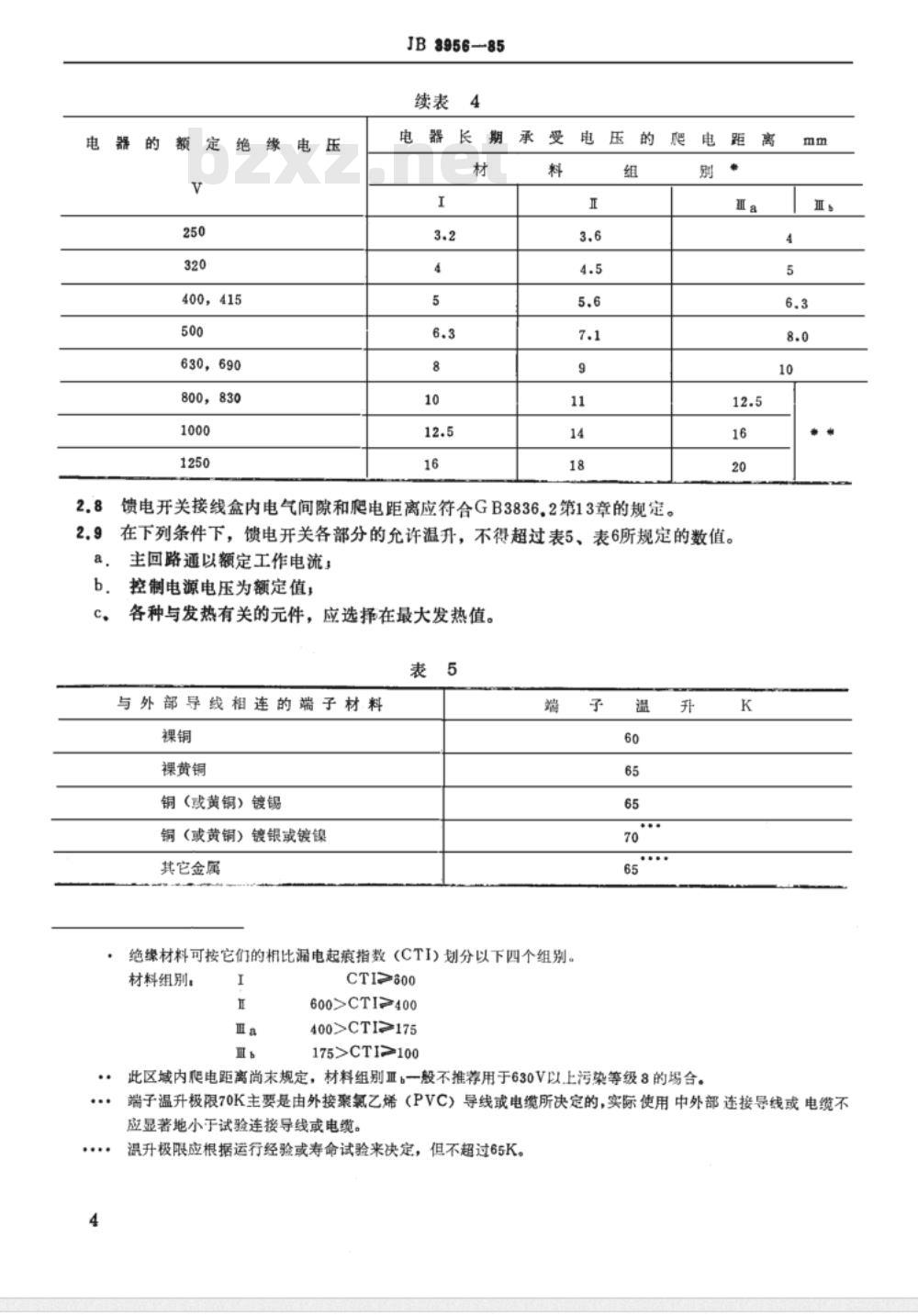

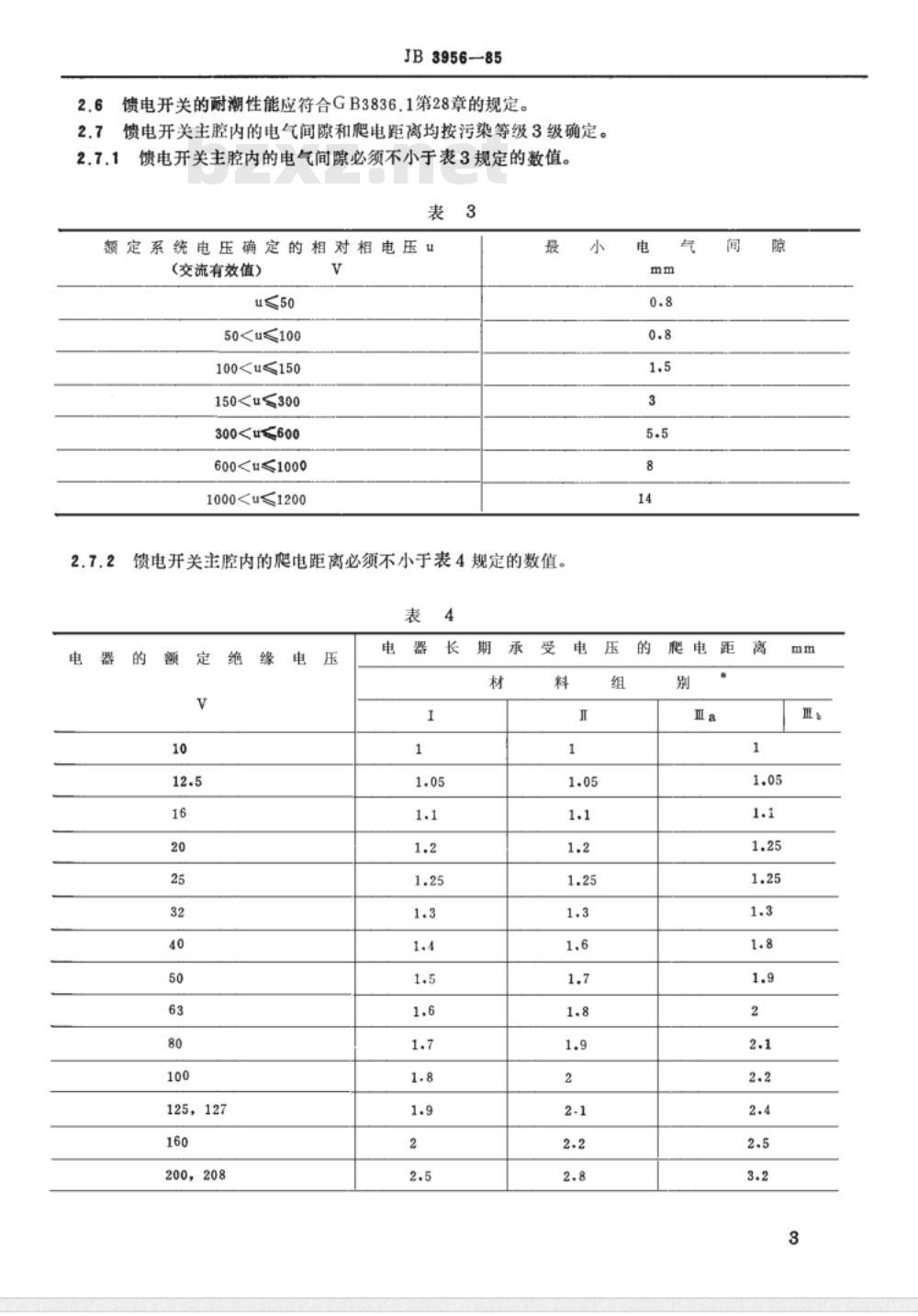

JB3956—85 中华人民共和国机械工业部标准 矿用隔爆型馈电开关 1985-03-13发布 批准：中华人民共和国机械工业部 1985-08-01实施 本标准适用于矿用隔爆型馈电开关（以下简称馈电开关）。该馈电开关主要用于煤矿井下，在交流50Hz，额定电压1140V及以下，额定电流500A及以下的线路中，作为供电系统的总开关、分支开关，也可作为大容量电动机不频繁起动之用。当线路中出现过载或短路故障时，馈电开关能根据要求自动地切断电路。同时，馈电开关可与漏电继电器配合使用或自体装设漏电保护单元，对系统中的漏电故障实现保护。 本标准应符合GB3836.1--83《爆炸性环境用防爆电气设备通用要求》，GB3836.2--83《爆炸性环境用防爆电气设备隔爆型电气设备“d”》，GB1497一85《低压电器基本标准》有关条款的规定。 1. 品种规格 1.1 按本标准制成的馈电开关有如下型式： 1.1.1 按所选元件： a. 用框架式断路器作为主回路开关； b. 用装置式断路器作为主回路开关； c. 用真空断路器作为主回路开关。注：用真空断路器作为主回路开关的馈电开关，其技术要求由产品技术条件规定。 1.1.2 按用途： a. 配电用馈电开关； b. 控制电动机用馈电开关。 1.1.3 按所带脱扣器种类： a. 带分励脱扣器和过电流脱扣器，带欠电压脱扣器和过电流脱扣器； b. 带分励脱扣器，欠电压脱扣器和过电流脱扣器。 1.1.4 按电流、漏电保护种类： a. 短路保护； b. 过载保护和短路保护； c. 漏电保护和短路保护； d. 过载保护、漏电保护和短路保护。注：馈电开关的短路保护均为瞬动。 1.1.5 按电压保护种类： a. 带欠电压保护装置； b. 不带欠电压保护装置。 1.2 基本参数（除非产品标准或技术文件另有规定）： 馈电开关主回路的额定工作电压等级为380、660、1140V。 1.2.1 馈电开关的额定工作电流为100、200、400、500A。 1.2.2 馈电开关的额定工作电压等于额定绝缘电压。馈电开关的额定工作电流等于额定发热电流。 1.2.4 电源标准频率：50Hz。馈电开关为长期工作制。 2. 技术要求 2.1 馈电开关应符合本标准的要求，并按照经规定程序批准的图样及文件制造。 2.2 馈电开关应合GB3836.1和GB3836.2的有关规定，并取得检验单位发放的“防爆合格证”。馈电开关的组成元件（断路器，按钮，控制变压器，仪表，电子器件等）均须符合各自产品的标准。 2.3 馈电开关的正常工作条件： a. 海拔不超过2000m； b. 运行环境温度一般为-5℃～+40℃。若环境温度范围不同时，须在铭牌上标明，并以最高环境温度为基准计算温升； c. 空气相对湿度不大于95%（相当于+25℃时）； d. 在有沼气爆炸性混合物的矿井中； e. 在无显著摇动和冲击振动的地方； f. 与垂直面的安装倾斜度不超过15°； g. 在无破坏绝缘的气体和蒸汽的环境中，无滴水的地方； h. 安装类别：Ⅱ类； i. 污染等级：3级。 2.5 馈电开关必须能承受交流50Hz工频试验电压，历时1分钟而无击穿或闪络现象。 2.6 馈电开关的耐潮性能应符合GB3836.1第28章的规定。 2.7 馈电开关主腔内的电气间隙和爬电距离均按污染等级3级确定，主腔内的电气间隙必须不小于表3规定的数值。 （表格内容因缺失不完整，故未完全显示）
