【机械行业标准(JB)】 电力半导体器件额定电压和电流

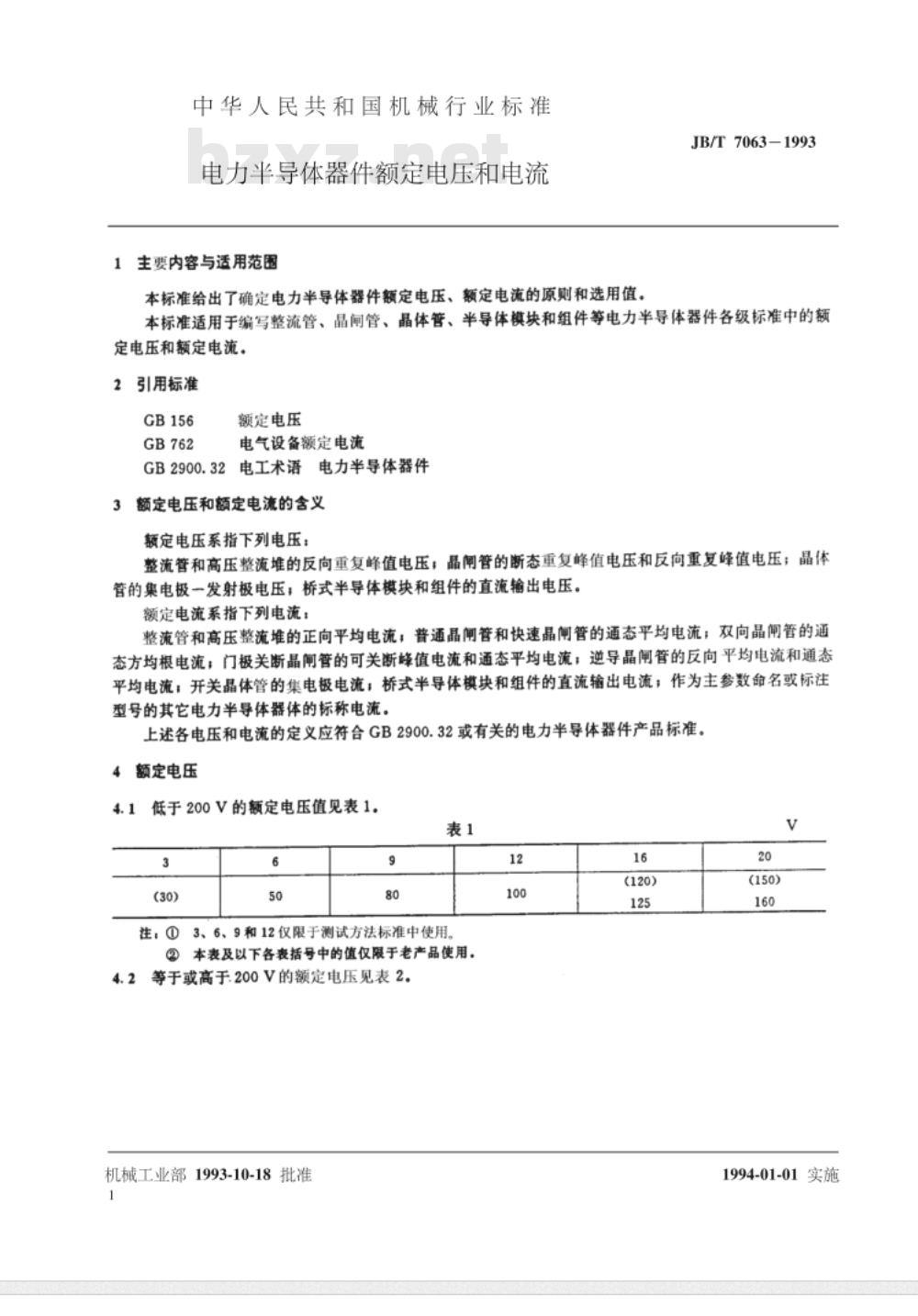

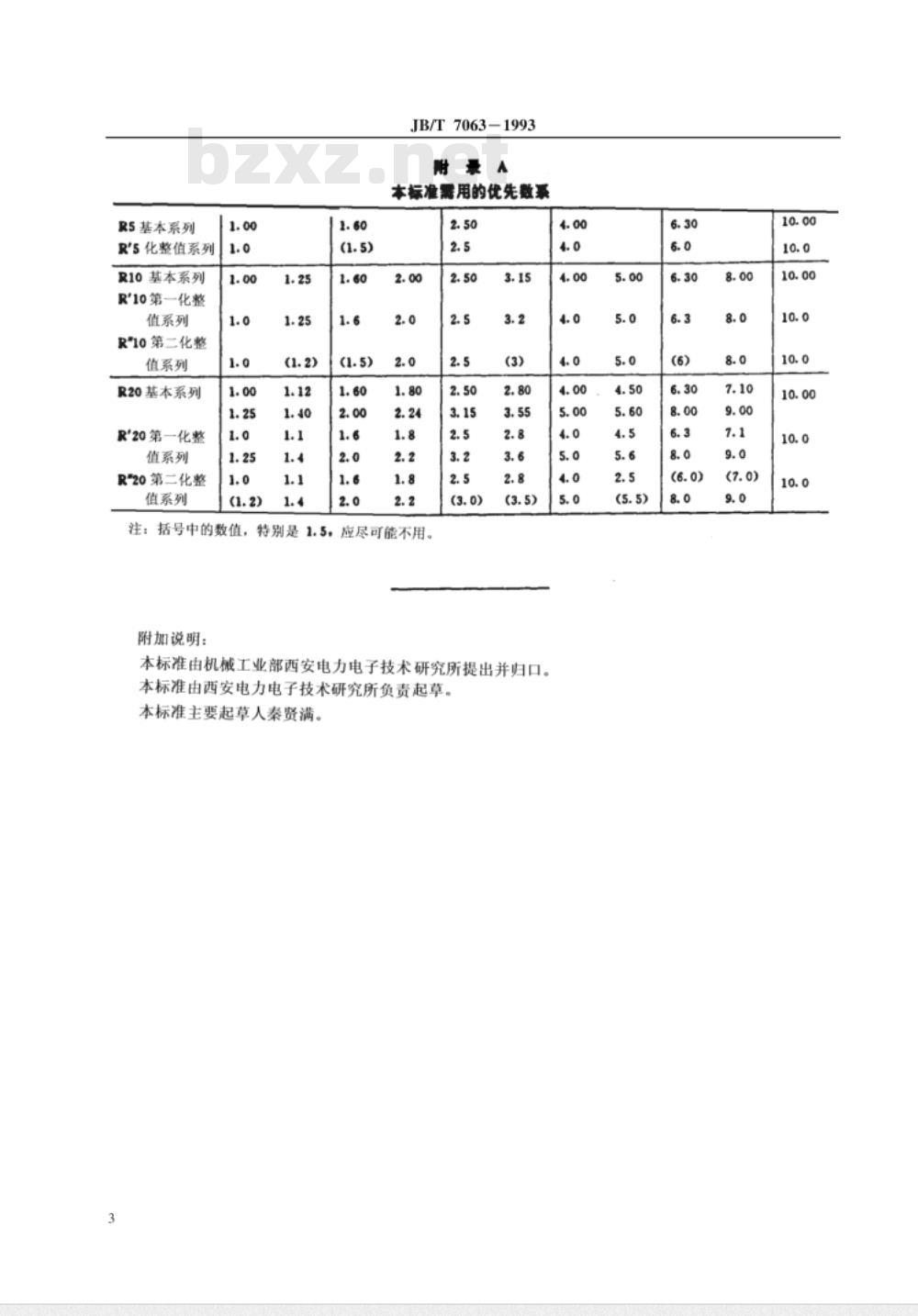

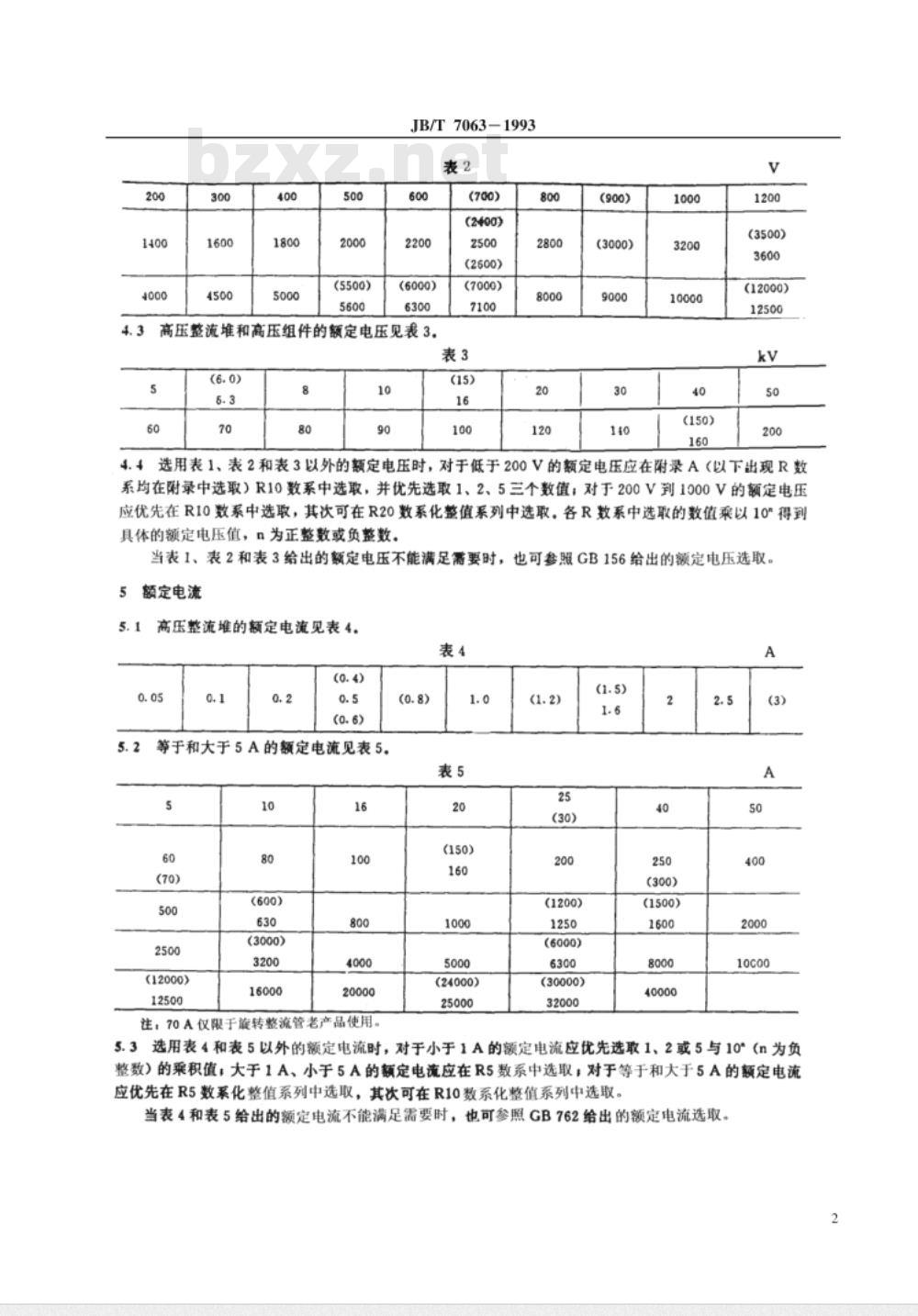

中华人民共和国机械行业标准 JB/T 7063-1993 电力半导体器件额定电压和电流 1993-10-18 发布 1994-01-01 实施 1 主题内容与适用范围 本标准给出了确定电力半导体器件额定电压、额定电流的原则和选用值。本标准适用于编写整流管、晶闸管、晶体管、半导体模块和组件等电力半导体器件各级标准中的额定电压和额定电流。 2 规范性引用文件 GB156, GB762, GB2900.32 电工术语 电力半导体器件 3 额定电压和额定电流的含义 额定电压系指下列电压：整流管和高压整流堆的反向重复峰值电压；晶闸管的断态重复峰值电压和反向重复峰值电压；晶体管的集电极一发射极电压；桥式半导体模块和组件的直流输出电压。额定电流系指下列电流：整流管和高压整流堆的正向平均电流，普通晶闸管和快速晶闸管的通态平均电流；双向晶闸管的通态方均根电流；门极关断晶闸管的可关断峰值电流和通态平均电流，逆导晶闸管的反向平均电流和通态平均电流；开关晶体管的集电极电流；桥式半导体模块和组件的直流输出电流；作为主参数或标注型号的其它电力半导体器件的标称电流。上述各电压和电流的定义应符合GB2900.32或有关的电力半导体器件产品标准。 4 额定电压 4.1 低于200V的额定电压值见表1。 4.2 等于或高于200V的额定电压见表2。 4.3 高压整流堆和高压组件的额定电压见表3。 5 额定电流 5.1 高压整流堆的额定电流见表4。 5.2 等于和大于5A的额定电流见表5。 5.3 选用表4和表5以外的额定电流时，对于小于1A的额定电流应优先选取1、2或5与10^(n为负整数)的乘积值；大于1A、小于5A的额定电流应在R5数系中选取；对于等于和大于5A的额定电流应优先在R5数系化整值系列中选取，其次可在R10数系化整值系列中选取。当表4和表5给出的额定电流不能满足需要时，也可参照GB156给出的额定电流选取。 附表1、2、3、4、5详细列出了不同电压和电流范围的选用值。
