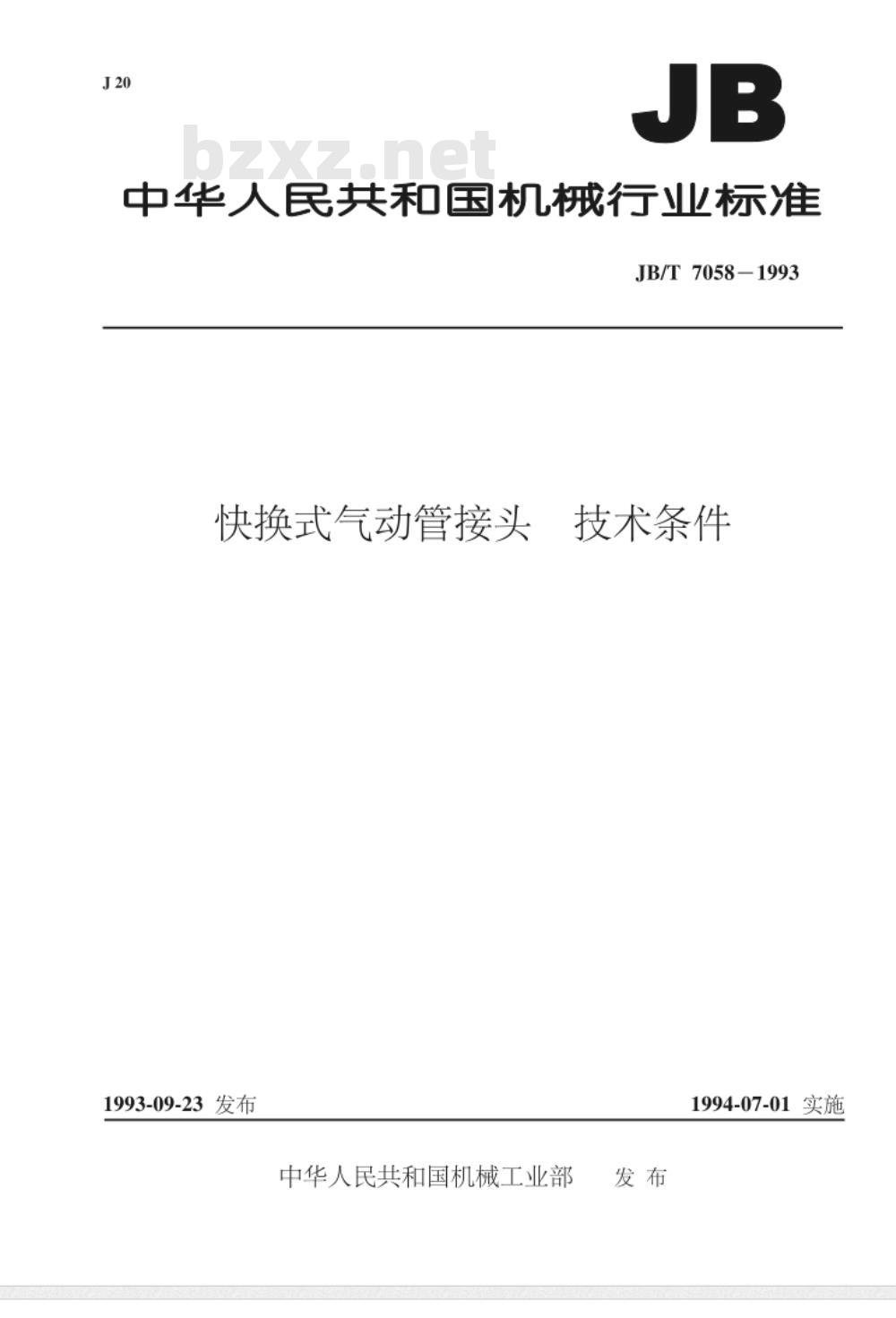

中华人民共和国机械行业标准
JB/T7058-1993
快换式气动管接头技术条件
1993-09-23发布
中华人民共和国机械工业部
1994-07-01实施

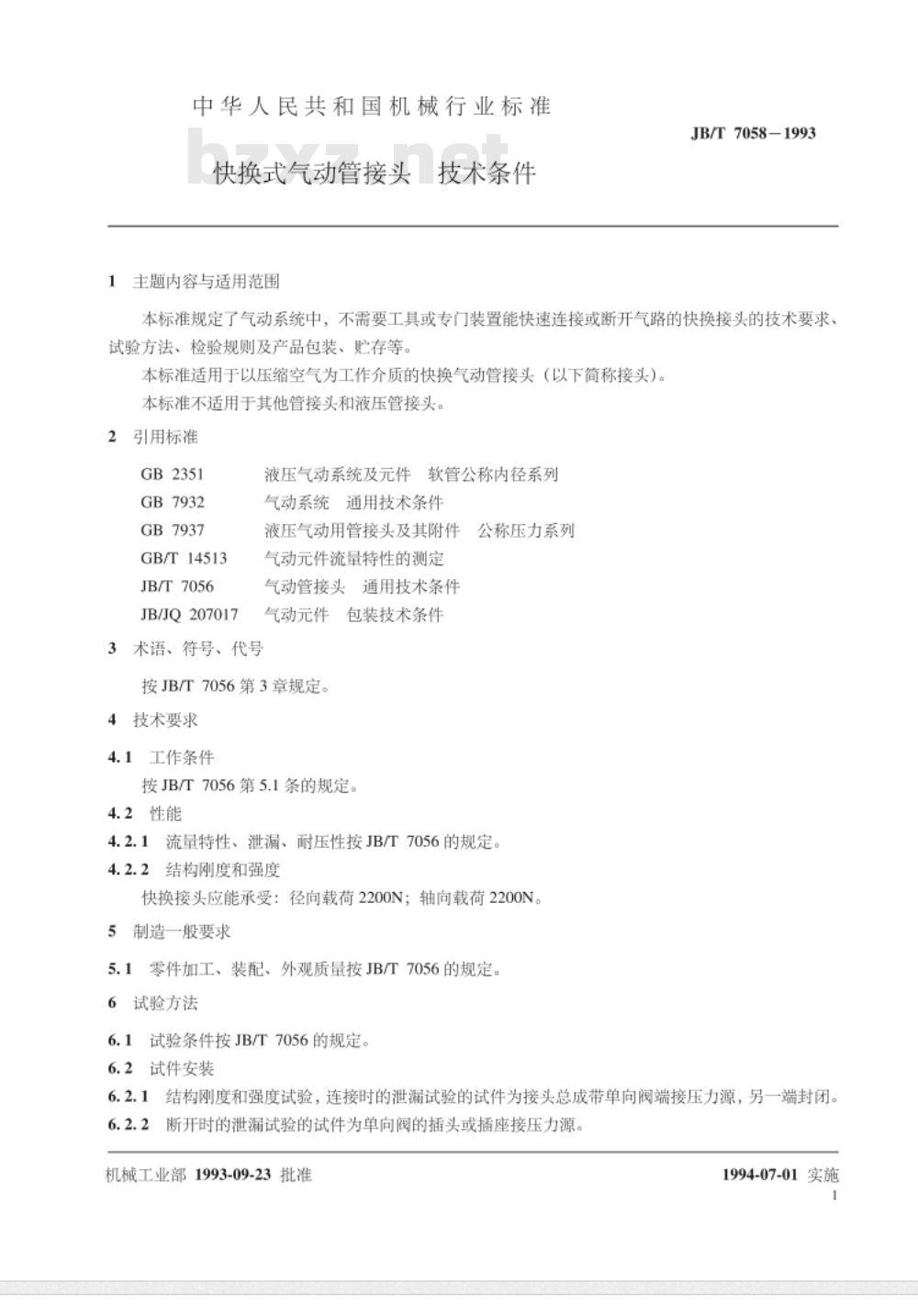

中华人民共和国机械行业标准
技术条件
快换式气动管接头
主题内容与适用范围
JB/T7058-1993
本标准规定了气动系统中，不需要工具或专门装置能快速连接或断开气路的快换接头的技术要求试验方法、检验规则及产品包装、贮存等。本标准适用于以压缩空气为工作介质的快换气动管接头（以下简称接头）。本标准不适用于其他管接头和液压管接头。：引用标准
GB2351
GB7932
GB7937
GB/T14513
JB/T7056
JB/JQ207017
3术语、符号、代号
液压气动系统及元件软管公称内径系列气动系统通用技术条件
液压气动用管接头及其附件公称压力系列气动元件流量特性的测定
气动管接头通用技术条件
气动元件包装技术条件
按JB/T7056第3章规定。
4技术要求
4.1工作条件
按JB/T7056第5.1条的规定。
4.2性能
流量特性、泄漏、耐压性按JB/T7056的规定。4.2.1
结构刚度和强度
快换接头应能承受：径向载荷2200N；轴向载荷2200N。5制造一般要求
5.1零件加工、装配、外观质量按JB/T7056的规定。6试验方法
6.1试验条件按JB/T7056的规定。6.2试件安装
6.2.1结构刚度和强度试验，连接时的泄漏试验的试件为接头总成带单向阀端接压力源，另一端封闭。断开时的泄漏试验的试件为单向阀的插头或插座接压力源。6.2.2
机械工业部1993-09-23批准
1994-07-01实施

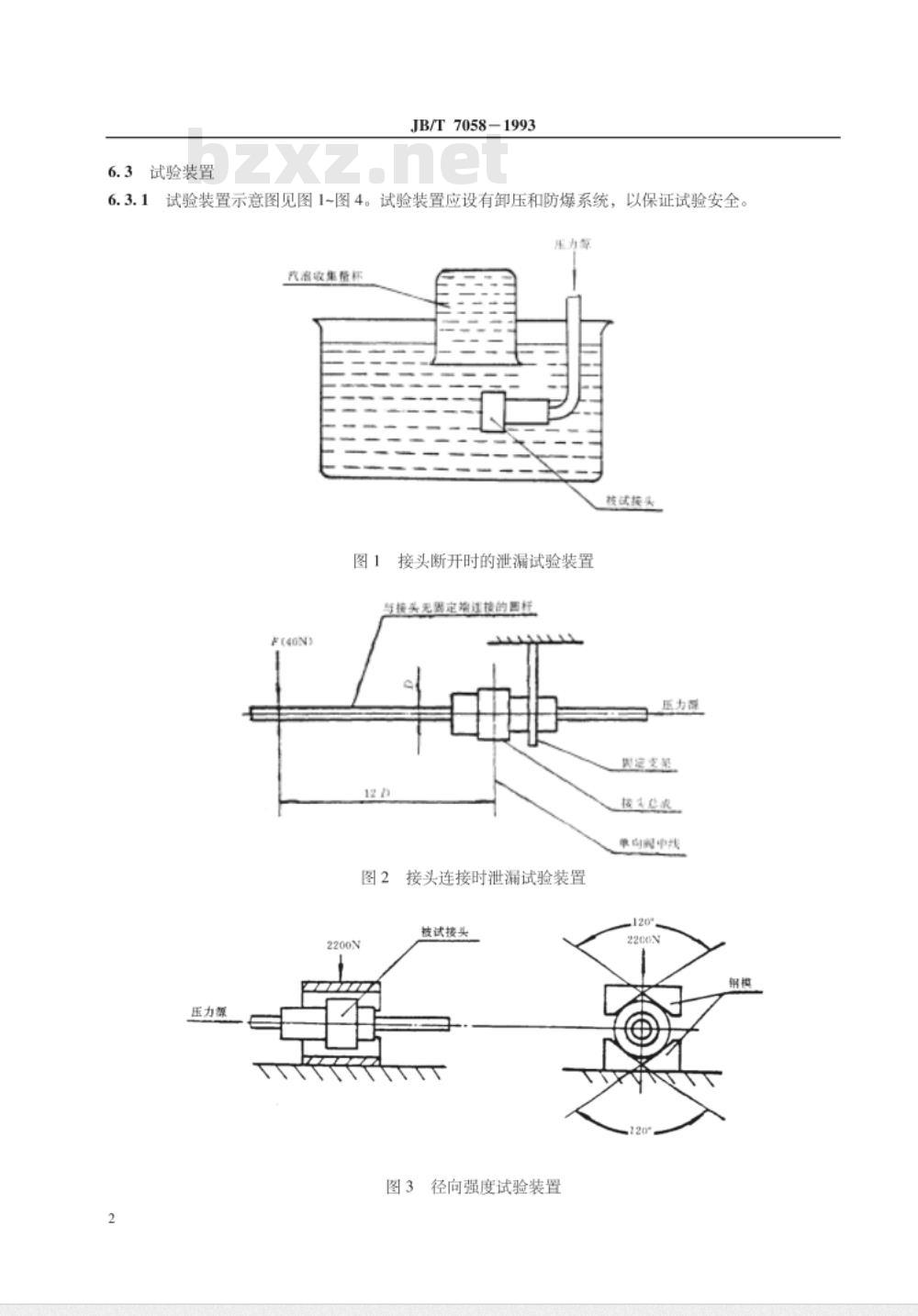

6.3试验装置
JB/T7058-1993
6.3.1试验装置示意图见图1~图4。试验装置应设有卸压和防爆系统，以保证试验安全。压力算
汽收集量标
核试接头
接头断开时的泄漏试验装置
与接头无墨定端速接的要样
F(40N)
压力器
财家支架
压力源
接头连接时泄漏试验装置
被试接头
径向强度试验装置
按总员
单向网中线
JB/T70581993
副力计
被糖头

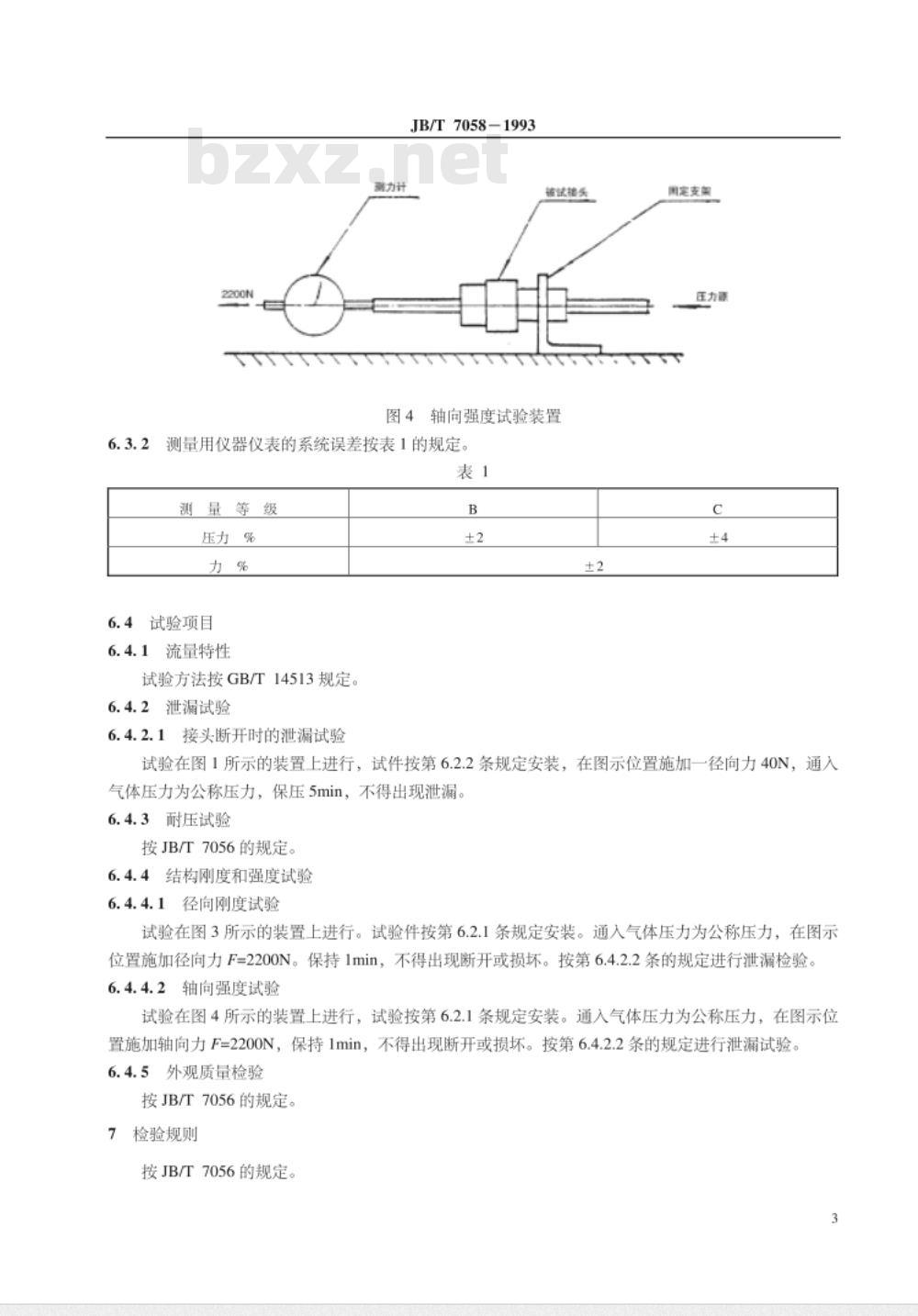

4轴向强度试验装置
测量用仪器仪表的系统误差按表1的规定。表1
测量等级
压力%
6.4试验项目
流量特性
试验方法按GB/T14513规定。
6.4.2泄漏试验
6.4.2.1接头断开时的泄漏试验
围定支案
压力面
试验在图1所示的装置上进行，试件按第6.2.2条规定安装，在图示位置施加一径向力40N，通入气体压力为公称压力，保压5min，不得出现泄漏。耐压试验
按JB/T7056的规定。
6.4.4结构刚度和强度试验
6.4.4.1径向刚度试验
试验在图3所示的装置上进行。试验件按第6.2.1条规定安装。通入气体压力为公称压力，在图示位置施加径向力F=2200N。保持1min，不得出现断开或损坏。按第6.4.2.2条的规定进行泄漏检验6.4.4.2轴向强度试验
试验在图4所示的装置上进行，试验按第6.2.1条规定安装。通入气体压力为公称压力，在图示位置施加轴向力F=2200N，保持1min，不得出现断开或损坏。按第6.4.2.2条的规定进行泄漏试验、外观质量检验
按JB/T7056的规定。
检验规则
按JB/T7056的规定。
包装、运输、贮存免费标准bzxz.net

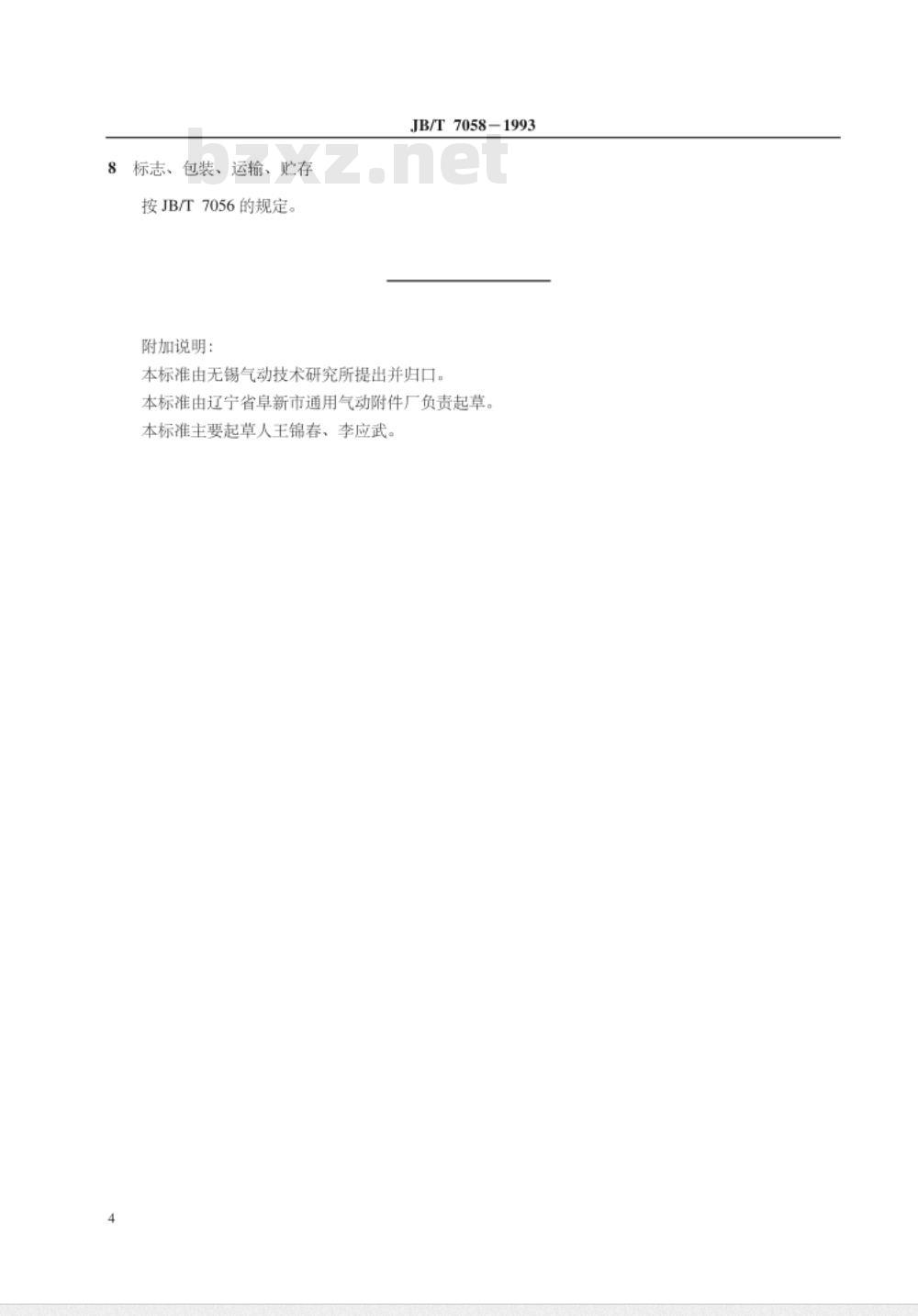

标志、
按JB/T7056的规定。
附加说明：
JB/T7058-1993
本标准由无锡气动技术研究所提出并归口。本标准由辽宁省阜新市通用气动附件厂负责起草。本标准主要起草人王锦春、李应武。中华人民共和国
机械行业标准
快换式气动管接头技术条件
JB/T70581993
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号
邮编100044)
1/16印张1/2
开本880×1230
字数6.000
1994年5月第一版
1994年5月第一次印刷
印数1-500
定价3.00元
