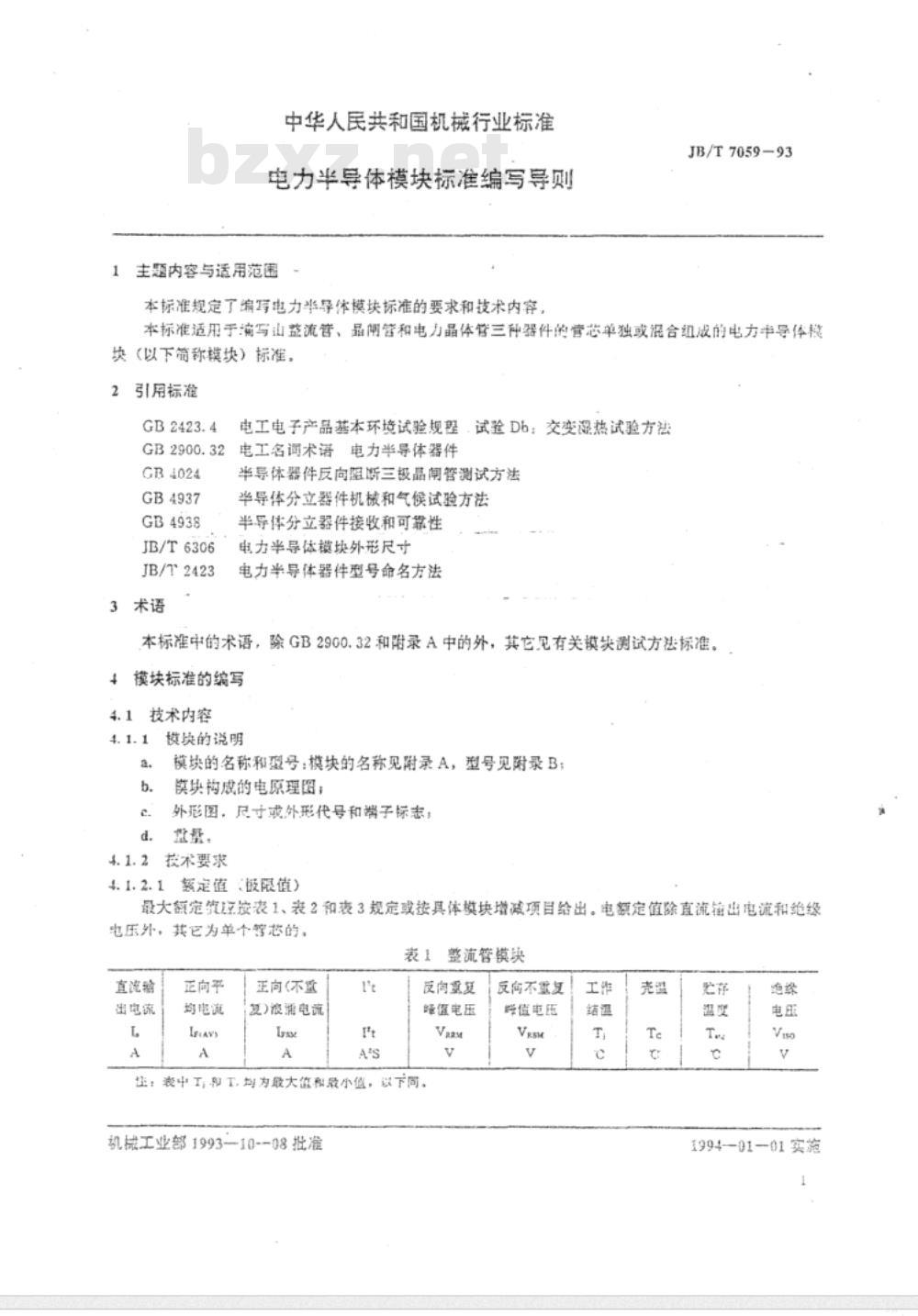

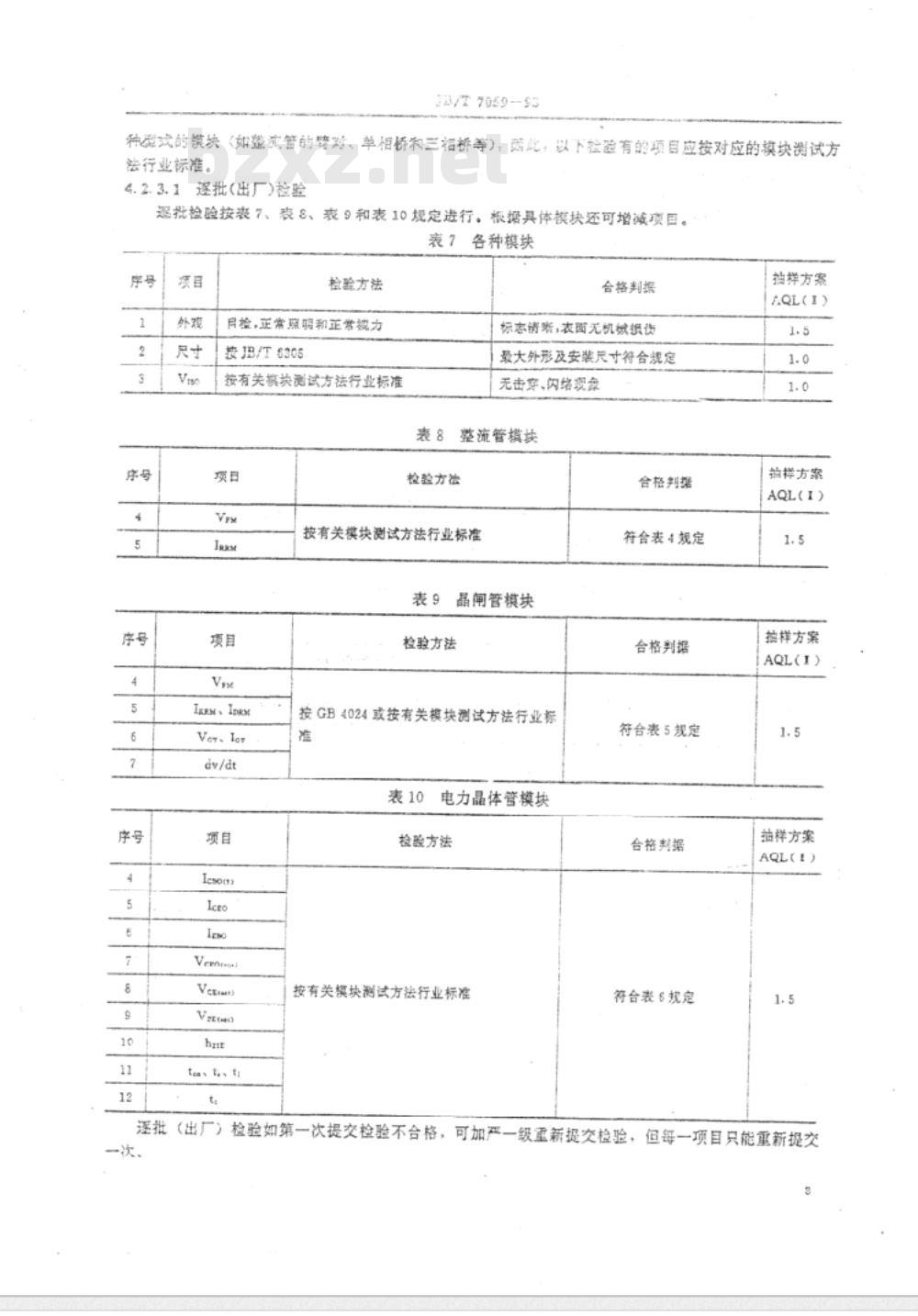

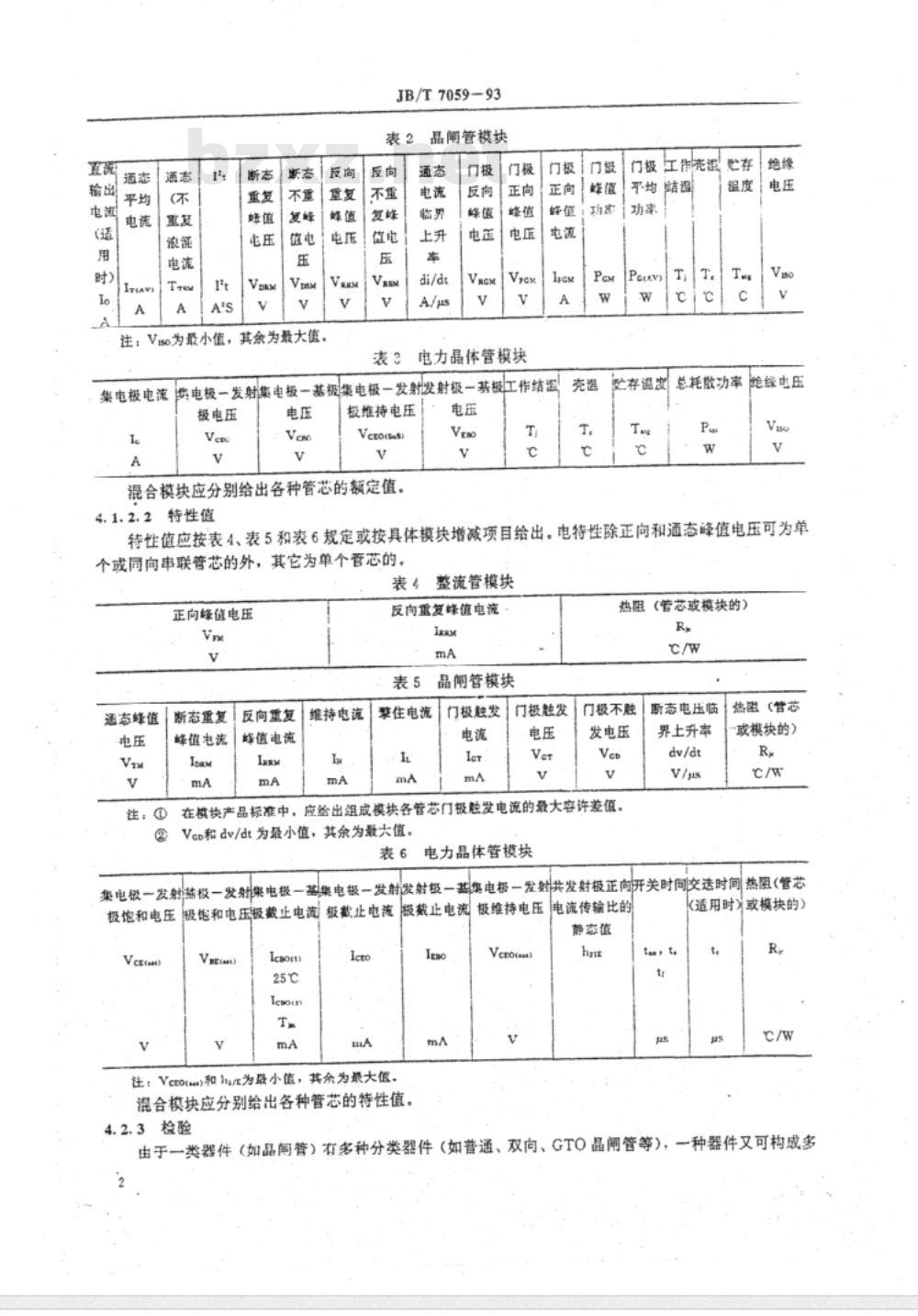

中华人民共和国机械行业标准 电力半导体模块标准编写导则 JB/T 7059-93 本标准规定了编写电力半导体模块标准的要求和技术内容，适用于电力半导体器件（如整流管、晶闸管和电力晶体管）单独或混合组成的电力半导体模块（以下简称模块）的标准。 1 主题内容与适用范围 本标准适用于编写电力半导体器件模块的技术要求、外形尺寸、电气特性等内容。 2 引用标准 - GB2423.4 电工电子产品基本环境试验规程 - GB2900.32 电工术语 - GB4024 半导体器件反向阻断三极晶闸管测试方法 - GB4937 半导体器件机械和气候试验方法 - GB4938 半导体器件接收和可靠性 - JB/T6306 电力半导体器件标准 - JB/T2423 模块测试方法标准 3 术语 本标准中的术语，除GB2900.32和附录A中的外，其它术语见有关模块测试方法标准。 4 技术内容 4.1 模块说明 - 模块的名称和型号见附录A，型号见附录B； - 模块的电原理图、外形图、尺寸或外形代号和端子标志； - 模块的电气参数，见表1至表6。 4.2 技术要求 4.2.1 额定值和假定值 模块的最大定值按表1、表2和表3规定或根据具体模块的要求进行增减。 表1: 直流输出电流 - 正向平稳电流（A） - 正向（不重复）浪涌电流（A） - 峰值电压（V） 表2: 反向电压特性 - 反向不重复峰值电压（V） - 工作结温（°C） - 贮存温度（°C） 表3: 晶闸管模块电流特性 - 通态电流（A） - 临界上升率（A/μs） - 门极反向电压（V） 4.2.2 特性值 - 电压（V） - 功耗（W） - 结温（°C） - 壳温（°C） - 电气绝缘电压（V） 5 制造要求 按JB/T7056的规定进行零件加工、装配和外观质量检验。 6 试验方法 6.1 试验条件按JB/T7056的规定。 6.2 试件安装 6.2.1 试件为模块总成，连接时的泄漏试验按标准进行。 6.3 试验装置 试验装置应具备卸压和防爆功能，确保试验安全。 7 检验规则 按JB/T7056的规定执行。 8 包装、运输、贮存 按JB/T7056的规定进行产品包装、运输和贮存。 附加说明： 本标准由无锡气动技术研究所提出并归口。由辽宁省阜新市通用气动附件厂负责起草。 中华人民共和国机械行业标准 电力半导体模块标准编写导则 JB/T 7059-93 机械科学研究院出版发行
