【机械行业标准(JB)】 气动管接头 通用技术条件

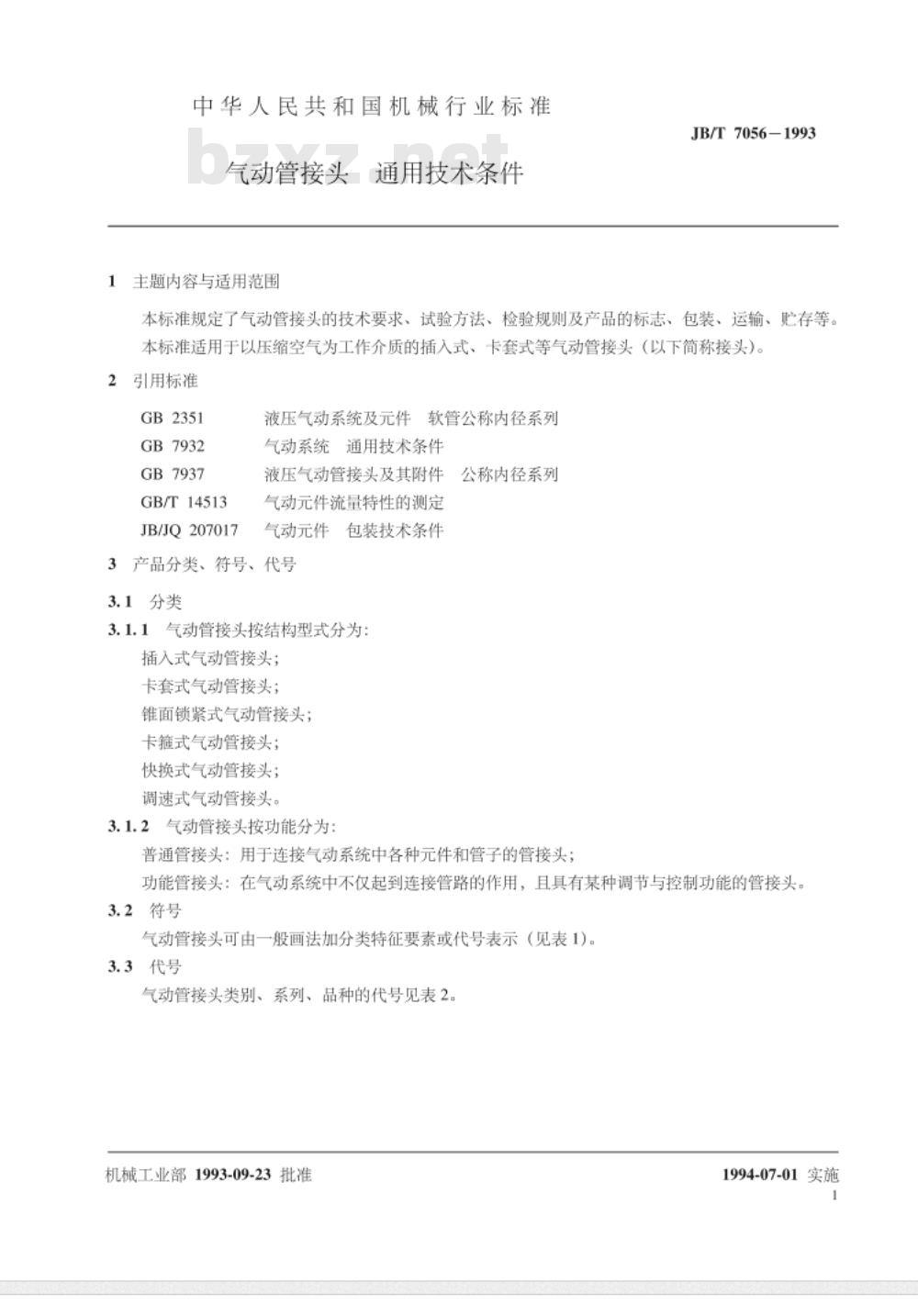

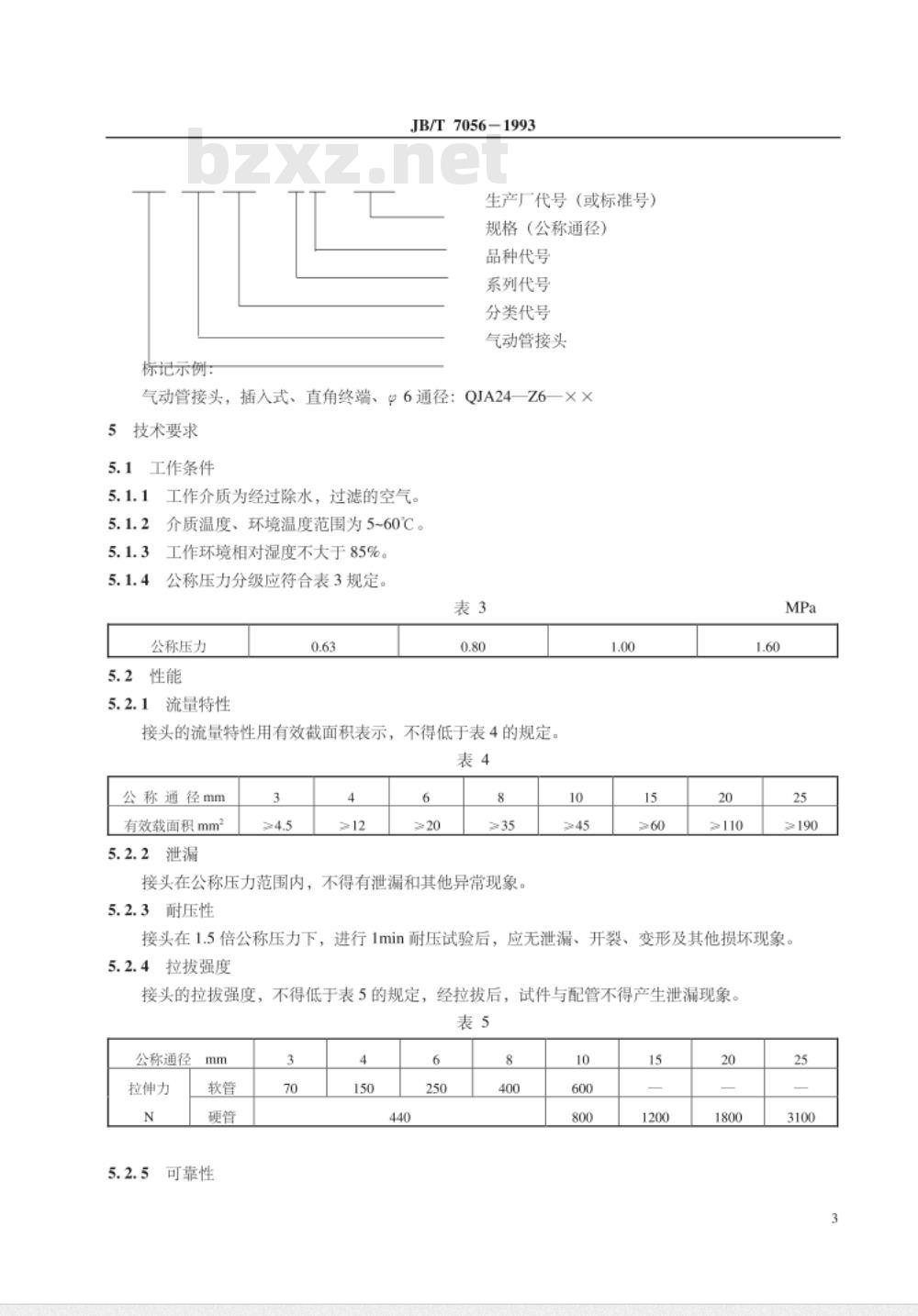

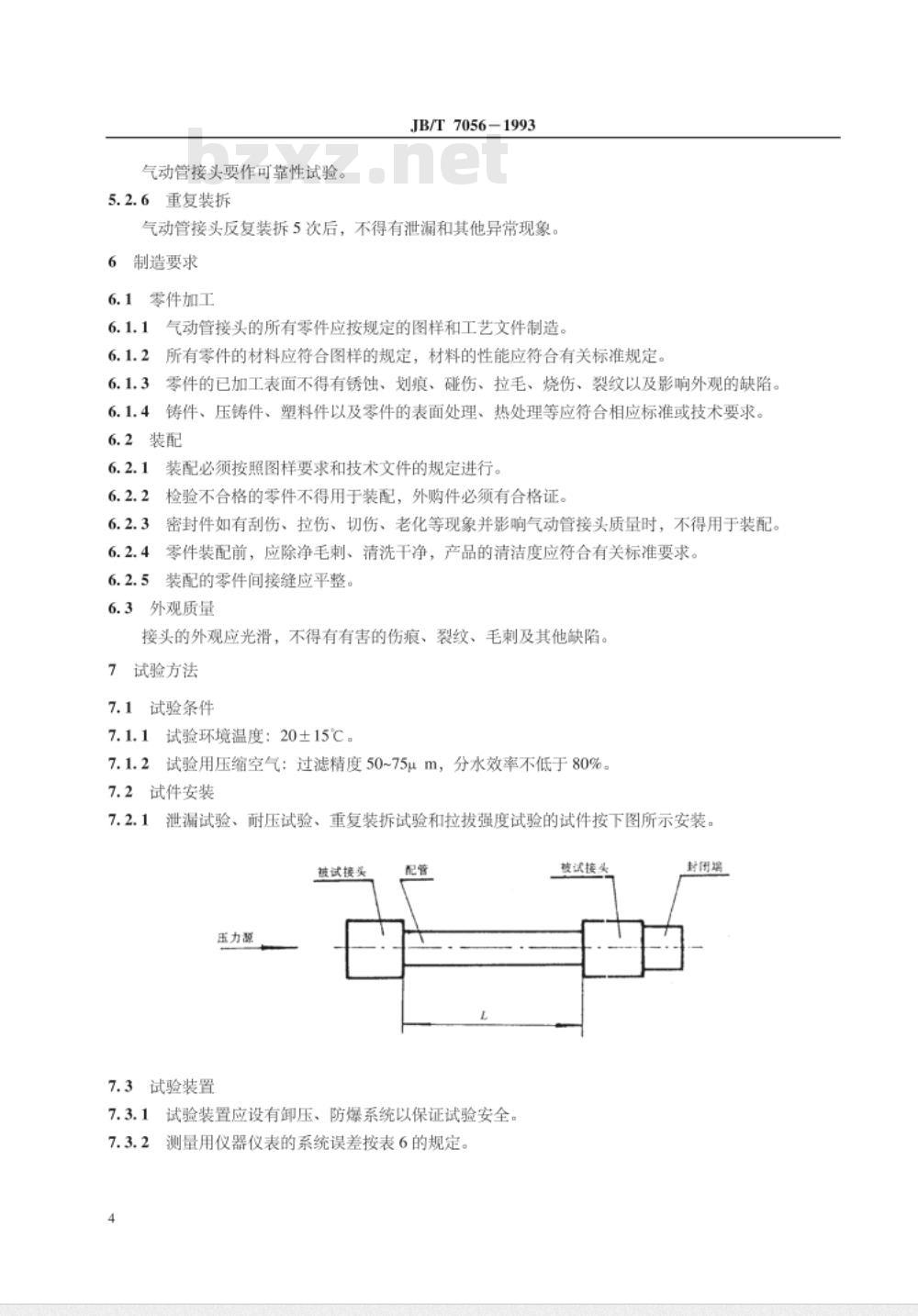

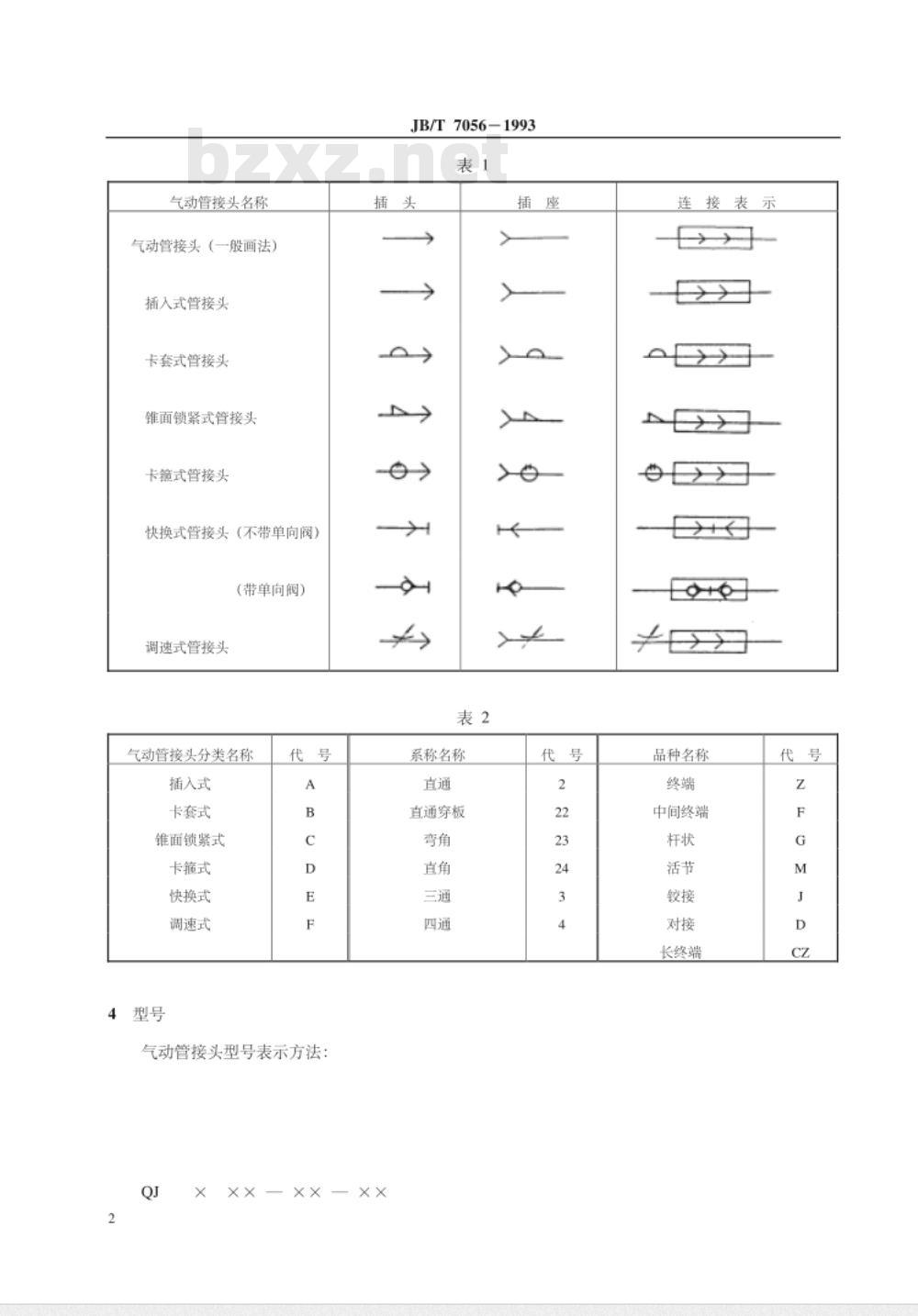

中华人民共和国机械行业标准 气动管接头 通用技术条件 JB/T 7056-1993 本标准规定了气动管接头的技术要求、试验方法、检验规则及产品的标志、包装、运输、贮存等内容。适用于以压缩空气为工作介质的插入式、卡套式等气动管接头（以下简称接头）。 1 引用标准 GB2351、GB7932、GB7937、GB/T14513、JB/JQ207017 2 产品分类、符号、代号 2.1 分类 气动管接头按结构型式分为： - 插入式气动管接头 - 卡套式气动管接头 - 锥面锁紧式气动管接头 - 卡箍式气动管接头 - 快换式气动管接头 - 调速式气动管接头 2.2 符号 气动管接头可由一般画法加分类特征要素或代号表示。 2.3 代号 气动管接头类别、系列、品种的代号见表2。 3 型号表示方法 气动管接头型号表示方法为： - 插头：Q - 插座：Ye 4 技术要求 4.1 工作条件 - 工作介质为经过除水、过滤的空气。 - 介质温度、环境温度范围为5~60℃。 - 工作环境相对湿度不大于85%。 - 公称压力分级应符合表3规定。 4.2 性能 4.2.1 流量特性：接头的流量特性用有效截面积表示，不得低于表4的规定。 4.2.2 泄漏：接头在公称压力范围内，不得有泄漏和其他异常现象。 4.2.3 耐压性：接头在1.5倍公称压力下，进行1min耐压试验后，应无泄漏、开裂、变形及其他损坏现象。 4.2.4 拉拔强度：接头的拉拔强度，不得低于表5的规定，经拉拔后，试件与配管不得产生泄漏现象。 4.2.5 可靠性：气动管接头要作可靠性试验。 4.2.6 重复装拆：气动管接头反复装拆5次后，不得有泄漏和其他异常现象。 5 制造要求 5.1 零件加工 - 所有零件应按规定的图样和工艺文件制造。 - 所有零件的材料应符合图样的规定，材料的性能应符合有关标准规定。 5.2 装配 - 装配必须按照图样要求和技术文件的规定进行。 6 包装与运输 气动管接头的包装应保证在运输和贮存过程中不受损坏，并符合产品的合格标准要求。
