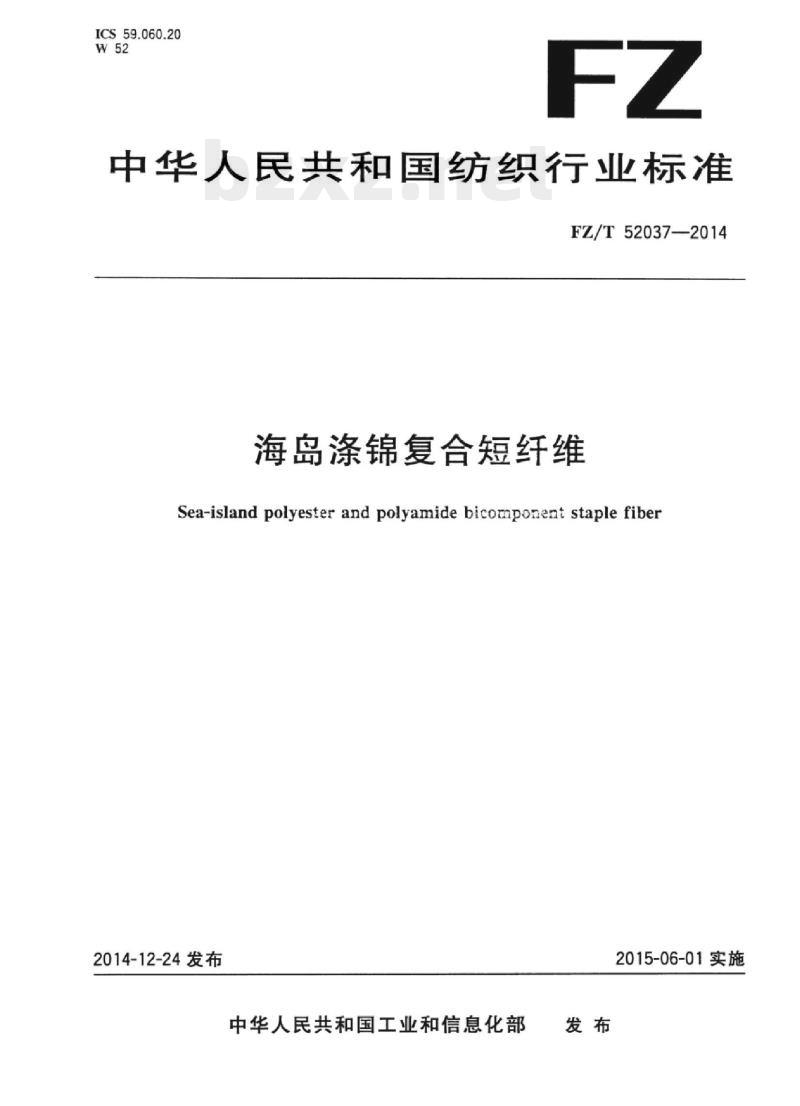

【FZ纺织行业标准】 海岛涤锦复合短纤维

ICS59.060.20
中华人民共和国纺织行业标准
FZ/T52037-—2014
海岛涤锦复合短纤维
Sea-island polyester and polyamide bicomponent staple fiber2014-12-24发布
中华人民共和国工业和信息化部2015-06-01实施

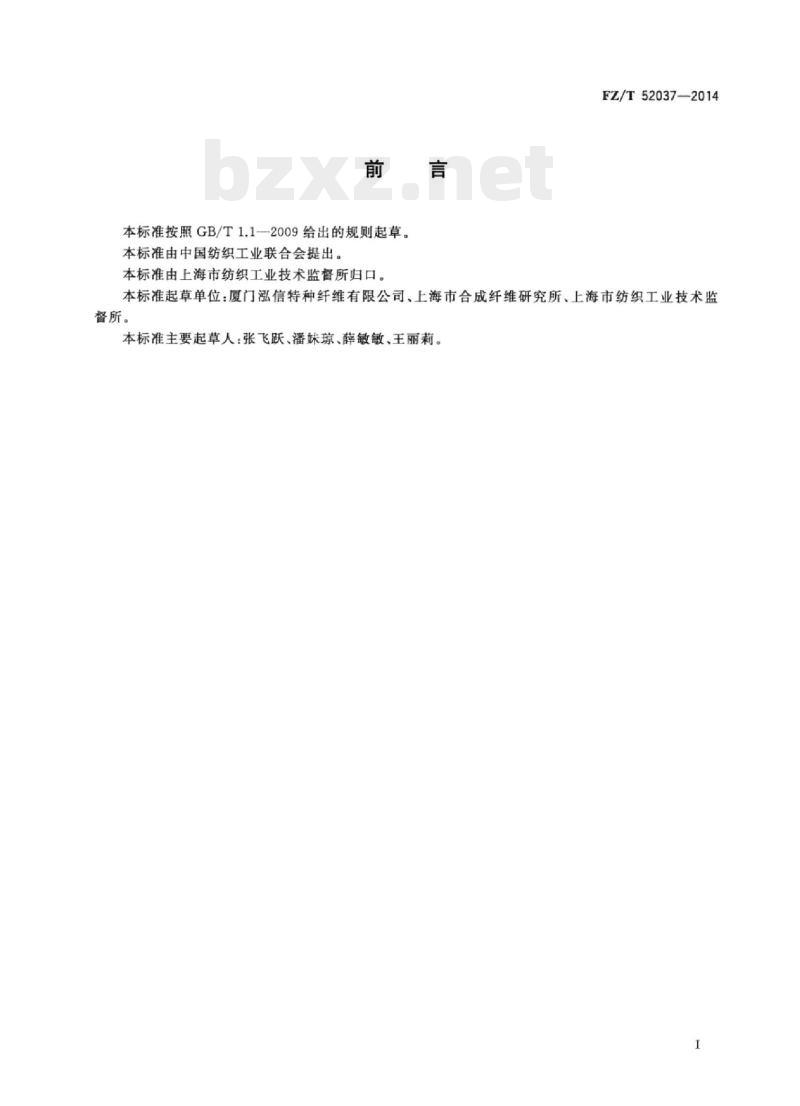

本标准按照GB/T1.1—2009给出的规则起草。本标准由中国纺织工业联合会提出。本标准由上海市纺织工业技术监督所归口。FZ/T52037—2014
本标准起草单位：厦门泓信特种纤维有限公司、上海市合成纤维研究所、上海市纺织工业技术监督所。
本标准主要起草人：张飞跃、潘妹琼、薛敏敏、王丽莉。H

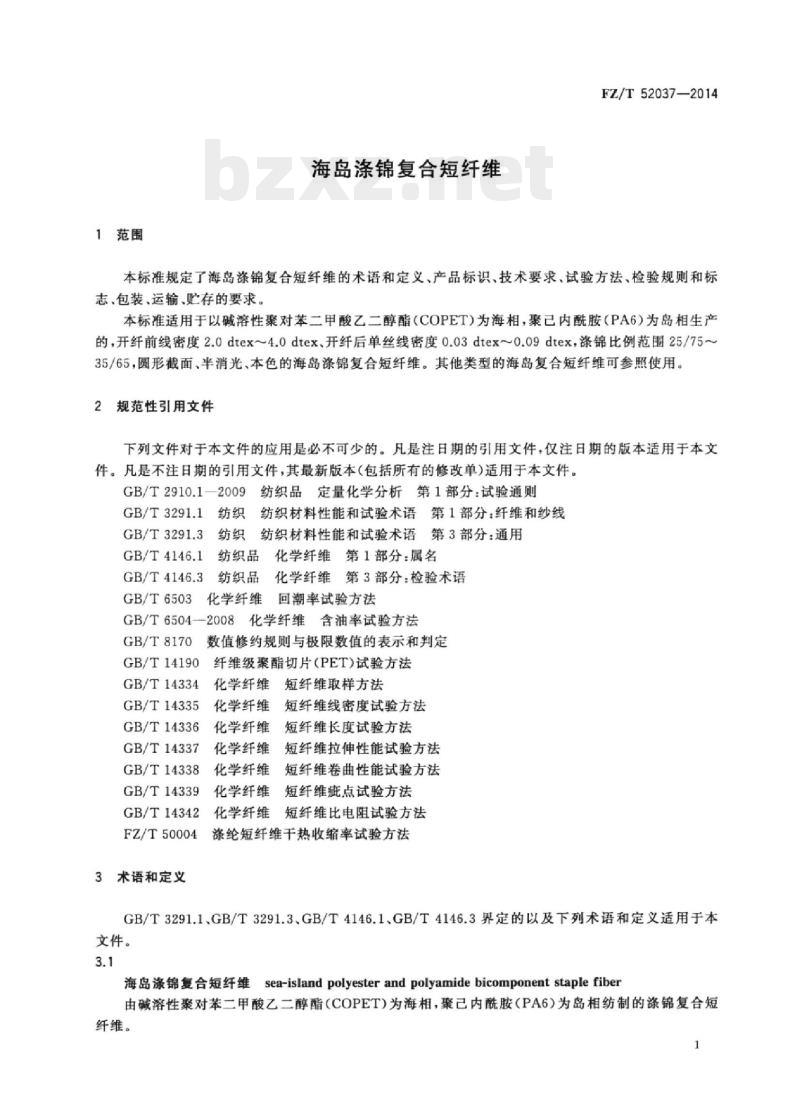

1范围
海岛涤锦复合短纤维
FZ/T52037—2014
本标准规定了海岛涤锦复合短纤维的术语和定义、产品标识、技术要求、试验方法、检验规则和标志、包装、运输、贮存的要求
本标准适用于以碱溶性聚对苯二甲酸乙二醇酯（COPET）为海相，聚已内酰胺（PA6）为岛相生产的，开纤前线密度2.0dtex～4.0dtex、开纤后单丝线密度0.03dtex～0.09dtex，涤锦比例范围25/75～35/65，圆形截面、半消光、本色的海岛涤锦复合短纤维。其他类型的海岛复合短纤维可参照使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2910.1—2009
纺织品定量化学分析第1部分：试验通则GB/T3291.1纺织
纺织材料性能和试验术语第1部分：纤维和纱线GB/T3291.3
纺织材料性能和试验术语第3部分：通用GB/T4146.1
纺织品化学纤维第1部分：属名
GB/T4146.3纺织品化学纤维第3部分：检验术语GB/T6503化学纤维
回潮率试验方法
GB/T65042008化学纤维含油率试验方法GB/T8170
GB/T14190
GB/T14334
GB/T14335
GB/T14336
GB/T14337
GB/T14338
GB/T14339
GB/T14342
FZ/T50004
3术语和定义
数值修约规则与极限数值的表示和判定纤维级聚酯切片（PET)试验方法化学纤维
化学纤维
化学纤维
化学纤维
化学纤维
化学纤维
化学纤维
短纤维取样方法
短纤维线密度试验方法
短纤维长度试验方法
短纤维拉伸性能试验方法
短纤维卷曲性能试验方法
短纤维疵点试验方法
短纤维比电阻试验方法
涤纶短纤维干热收缩率试验方法GB/T3291.1、GB/T3291.3、GB/T4146.1、GB/T4146.3界定的以及下列术语和定义适用于本文件。
海岛涤锦复合短纤维sea-islandpolyesterandpolyamidebicomponentstaplefiber由碱溶性聚对苯二甲酸乙二醇酯（COPET）为海相，聚已内酰胺（PA6）为岛相纺制的涤锦复合短纤维。
FZ/T52037—2014

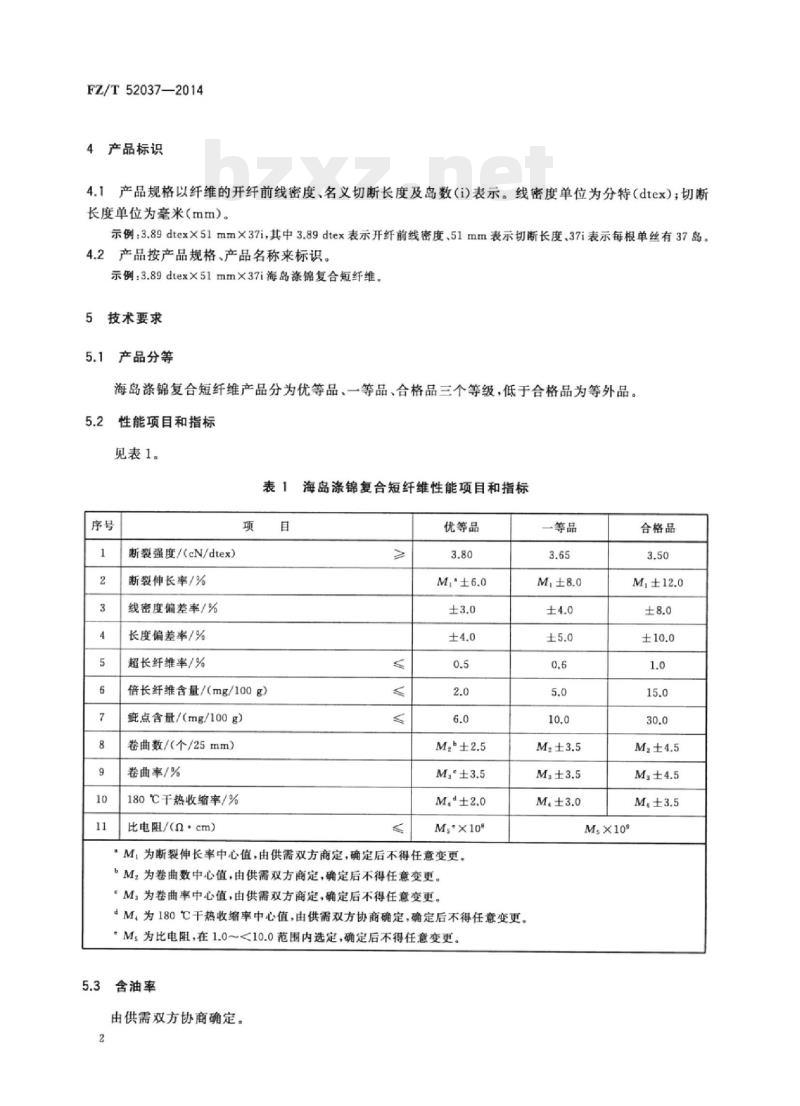

4产品标识
4.1产品规格以纤维的开纤前线密度、名义切断长度及岛数(i)表示。线密度单位为分特（dtex）；切断长度单位为毫米（mm）。
示例：3.89dtex×51mmX37i，其中3.89dtex表示开纤前线密度、51mm表示切断长度，37i表示每根单丝有37岛。2产品按产品规格、产品名称来标识。4.2
示例：3.89dtexX51mmX37i海岛涤锦复合短纤维。技术要求
产品分等
海岛涤锦复合短纤维产品分为优等品、一等品、合格品三个等级，低于合格品为等外品。性能项目和指标
见表1。
表1海岛涤锦复合短纤维性能项目和指标序号
断裂强度/（cN/dtex）
断裂伸长率/%
线密度偏差率/%
长度偏差率/%免费标准bzxz.net
超长纤维率/%
倍长纤维含量/（mg/100g）
概点含量/（mg/100g）
卷曲数/（个/25mm）
卷曲率/%
180℃干热收缩率/%
比电阻/（n·cm）
优等品
M,x10°
“M，为断裂伸长率中心值，由供需双方商定，确定后不得任意变更。M为卷曲数中心值，由供需双方商定，确定后不得任意变更。“M为卷曲率中心值，由供需双方商定，确定后不得任意变更。dM。为180C干热收缩率中心值，由供需双方协商确定，确定后不得任意变更。“Ms为比电阻，在1.0～<10.0范围内选定，确定后不得任意变更。5.3
含油率
由供需双方协商确定。
一等品
合格品
Msx10°

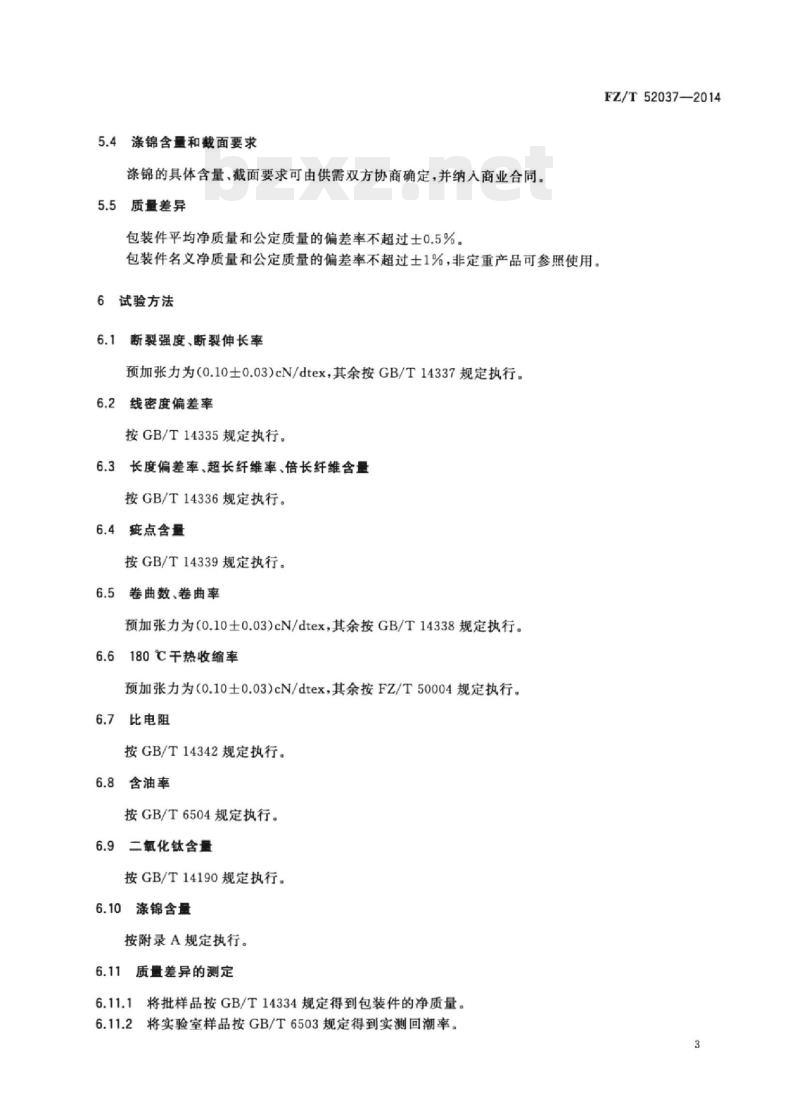

涤锦含量和截面要求
涤锦的具体含量、截面要求可由供需双方协商确定，并纳人商业合同。5.5
质量差异
包装件平均净质量和公定质量的偏差率不超过士0.5%。包装件名义净质量和公定质量的偏差率不超过土1%，非定重产品可参照使用。6
试验方法
6.1断裂强度、断裂伸长率
预加张力为（0.10士0.03)cN/dtex，其余按GB/T14337规定执行。6.2
线密度偏差率
按GB/T14335规定执行。
6.3长度偏差率、超长纤维率、倍长纤维含量按GB/T14336规定执行。
6.4症点含量
按GB/T14339规定执行。
6.5卷曲数、卷曲率
预加张力为（0.10士0.03)cN/dtex，其余按GB/T14338规定执行。6.6180℃干热收缩率
预加张力为(0.10士0.03)cN/dtex，其余按FZ/T50004规定执行。6.7比电阻
按GB/T14342规定执行。
6.8含油率
按GB/T6504规定执行。
6.9二氧化钛含量
按GB/T14190规定执行。
涤锦含量
按附录A规定执行。
质量差异的测定
6.11.1将批样品按GB/T14334规定得到包装件的净质量。2将实验室样品按GB/T6503规定得到实测回潮率。6.11.2
FZ/T52037—2014
FZ/T52037—2014
6.11.3对N个包装件质量差异的计算公式见式（1)～式（4)：N
式中：
包装件平均净质量，单位为千克（kg）：每个包装件净质量，单位为千克（kg）：包装件数量；
包装件公定质量，单位为千克（kg）：m
海岛涤锦复合短纤维的标准回潮率，其值为3.0%；实测回潮率，%；
包装件平均净质量和公定质量的偏差率，%；包装件名义质量，单位为千克（kg）；包装件名义净质量和公定质量的偏差率，%。7检验规则
7.1检验项目
表1中所有项目均为考核项目，按表1要求，并按第6章规定的相应的试验方法进行试验。7.2组批规则
-（2）
（3）
（4）
在一定范围内采用周期性取样组成检验批。一个生产批可由一个检验批或由若干个检验批组成。7.3取样规定
性能项目的取样按GB/T14334中产品取样方法规定进行。7.4综合评定
各性能项目的测定值或计算值按GB/T8170中修约值比较法与表1中规定项目指标的极限值比较，逐项判定等级，以各项性能指标中最低的等级定为该批产品的等级。7.5复验规则
7.5.1通则
批产品到需方时应及时检查包装件的外包装、件数、质量与货单是否相符，如因运输、保管等原因影响品质时，应查明责任，由责任方负责。一批产品到收货方三个月内，对产品品质有异议时可提交复验。若该批产品的数量使用了三分之一以上时，不应申请复验。复验可在双方同意的任何一方进行，必要时可请仲裁检验机构按本标准要求取样、检验、仲裁。由于该批产品品质影响了后加工产品品质，并造成严重损失时，供需双方应分析原因、明确责任，协商处理。4
2复验项目
同7.1。
7.5.3复验取样规定
FZ/T52037—2014
性能项目试验按GB/T14334中包装件取样方法规定抽样检验，不得抽取在运输途中意外受潮、污染、擦伤或包装已经打开的包装件。7.5.3.2倍长纤维含量、疵点含量的试样量增加一倍。7.5.4组批规定
按原生产批组批。
7.5.5复验评定
7.5.5.1按7.4进行等级评定，高于或等于原等级则判为符合，低于原等级则判为不符合。7.5.5.2包装件平均净质量与公定质量的偏差率超过士0.5%，由供需双方协商确定。7.5.5.3
包装件名义质量与公定质量的偏差率超过士1%，由供需双方协商确定。8
标志、包装，运输、贮存
8.1标志
8.1.1包装件上应按规定的分类和命名标明产品名称、规格、等级、批号、净重，毛重、包装日期、商标、产品标准编号，生产企业名称，详细地址等相关信息以及产品防护，搬运等警示标志。8.1.2产品印刷标志应明显且不褪色，防止油、色渗人包内污染纤维。8.2包装
8.2.1产品包装应保持包型完整，纤维不外露。包装的质量应保证纤维不受损伤。8.2.2不同规格、批号、等级的海岛涤锦复合短纤维应分别包装。8.2.3产品包装应用塑料带、钢带或其他具有一定强度的打包带紧固。8.2.4非定重产品每包装件质量与同批定重产品名义质量的差异建议不超过土5%。8.3运输
运输和装卸时应按产品警示标志规定执行，采取相应防范措施，防止产品受潮、曝晒、污染和受损，严禁抛掷。
8.4购存
包装件按批堆放，贮存在通风、干燥、清洁的仓库内，不应靠近火源、热源，避免阳光直射。5
FZ/T52037—2014
A.1原理
附录A
（规范性附录）
海岛涤锦复合短纤维
圭碱溶性聚酯含量测试方法
用氢氧化钠试剂将碱溶性聚酯从已知干重的海岛涤锦复合短纤维中溶解去除。收集残留物，洗涤、烘干和称重，由修正后的质量计算其占海岛涤锦复合短纤维干燥质量分数。由差值得出碱溶性聚酯组分的质量分数。
2试剂
使用GB/T6504一2008中5.2.3中所述试剂。氢氧化钠（5%，NaOH)）溶液：称取5.0g氢氧化钠，溶于95mL水中，冷却，稀释至100mL。A.2.2
使用GB/T6504—2008中5.2.4所述设备。使用GB/T2910.1-2009中6.1~6.5所述设备。具塞三角烧瓶：最小容积25CmL。A.3.4
恒温水浴槽：可保持水温持续沸腾60min以上。A.4
试验通则
A.4.1取样
散件实验室样品按需取样。批量实验室样品的抽取按GB/T14334规定。A.4.2
试验条件
因为测定试样干重，所以试样不需要调湿。在普通室内条件下进行试验。A.5
试验步骤
试样的制备和洗涤
称取所需质量的试样，精确到0.01g。按照GB/T65042008中5.2.6.2~5.2.6.4规定，将试样洗涤、漂洗、烘干。A.5.2
通用程序
按照GB/T2910.1—2009中9.1规定。A.5.3步骤
将预处理后的试样放人三角烧瓶（A.3.3)中。每克试样中加入100mL氢氧化钠溶液（A.2.2）。6
FZ/T52037—2014
在沸腾的恒温水浴槽中振荡三角烧瓶60min，然后将液体倒人已称重的过滤埚，用抽滤装置抽滤。
加人100mL同温的氢氧化钠溶液，将三角烧瓶里的残留物转移到已称重的过滤埚中，然后用水清洗三角烧瓶中的残留物到过滤埚中。用抽滤装置抽干，再用水清洗残留物。让它在重力的作用下排净后，再用抽滤装置抽干。烘干埚和残留物，冷却并称重。A.6结果计算
A.6.1不溶组分净干质量分数
以净干质量为基础按照式（A.1)计算：mixd
式中：
P1不溶组分净干质量分数，%；
残留物的干燥质量，单位为克（g）；试样的干燥质量，单位为克（g）；mo
-一不溶组分的质量变化修正系数，d=1.00。A.6.2
碱溶性聚酯组分的质量分数
碱溶性聚酯组分的质量分数按照式（A.2)计算：P,=100-P1
式中：
P，碱溶性聚酯组分的质量分数，%；P,一不溶组分净干质量分数，%。......(A.1)
·（A.2)
取两次平行试验结果的算术平均值作为碱溶性聚酯组分的质量分数，保留三位有效数字。A.7试验报告
试验报告包括：
a）样品的名称和规格；
被选作批量样品包装件的号码标识：b）
采用的试验方法及所有的试验参数：d)
各项试验数据和最终的试验结果：e)
经协商后对试验步骤的修改提示及其他与本标准不一致的部分；观察到的异常现象；
试验人员，试验日期。
FZ/T52037-2014
打印日期：2015年3月27日F009A中华人民共和国纺织
行业标准
海岛涤锦复合短纤维
FZ/T52037—2014
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址spc.net.cn
总编室：(010)64275323
发行中心：（010)51780235
读者服务部：（010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×1230
2015年3月第一版
印张0.75
字数16千字
2015年3月第一次印刷
书号：1550662-28339
如有印装差错
由本社发行中心调换
版权专有
侵权必究
举报电话：(010)68510107
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
