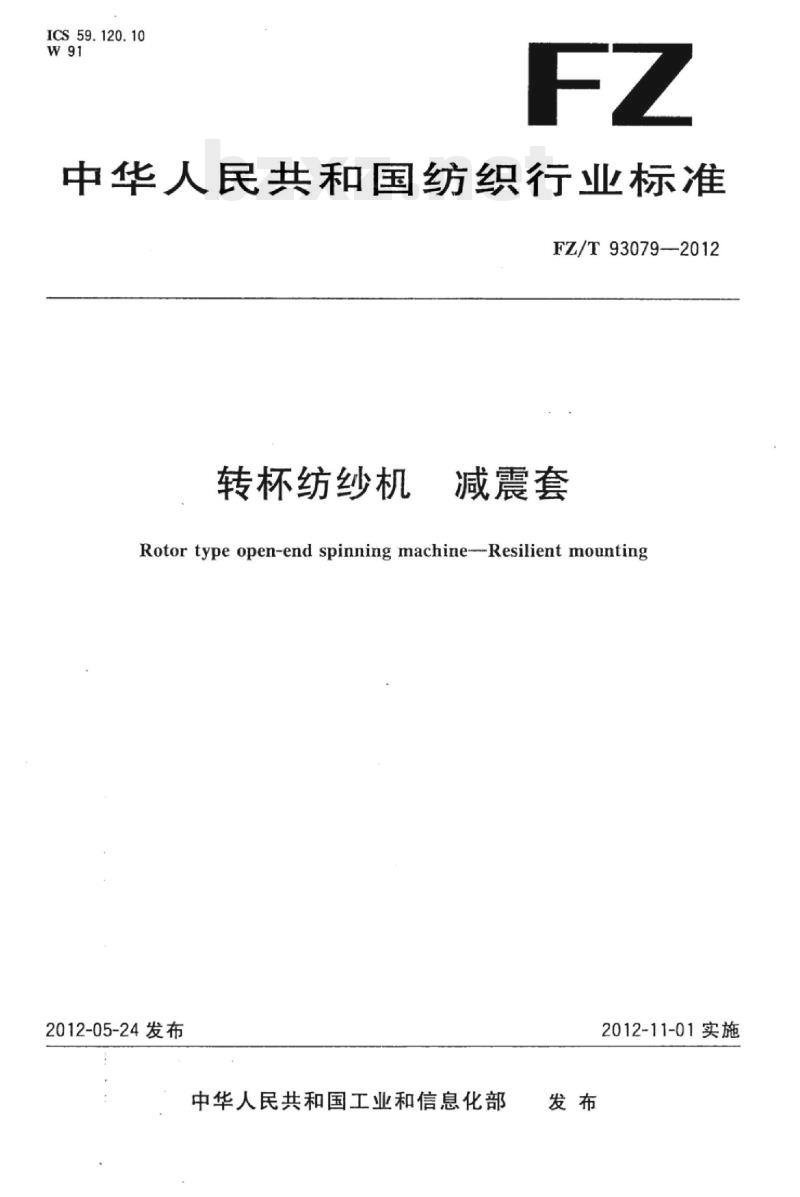

【FZ纺织行业标准】 转杯纺纱机减震套

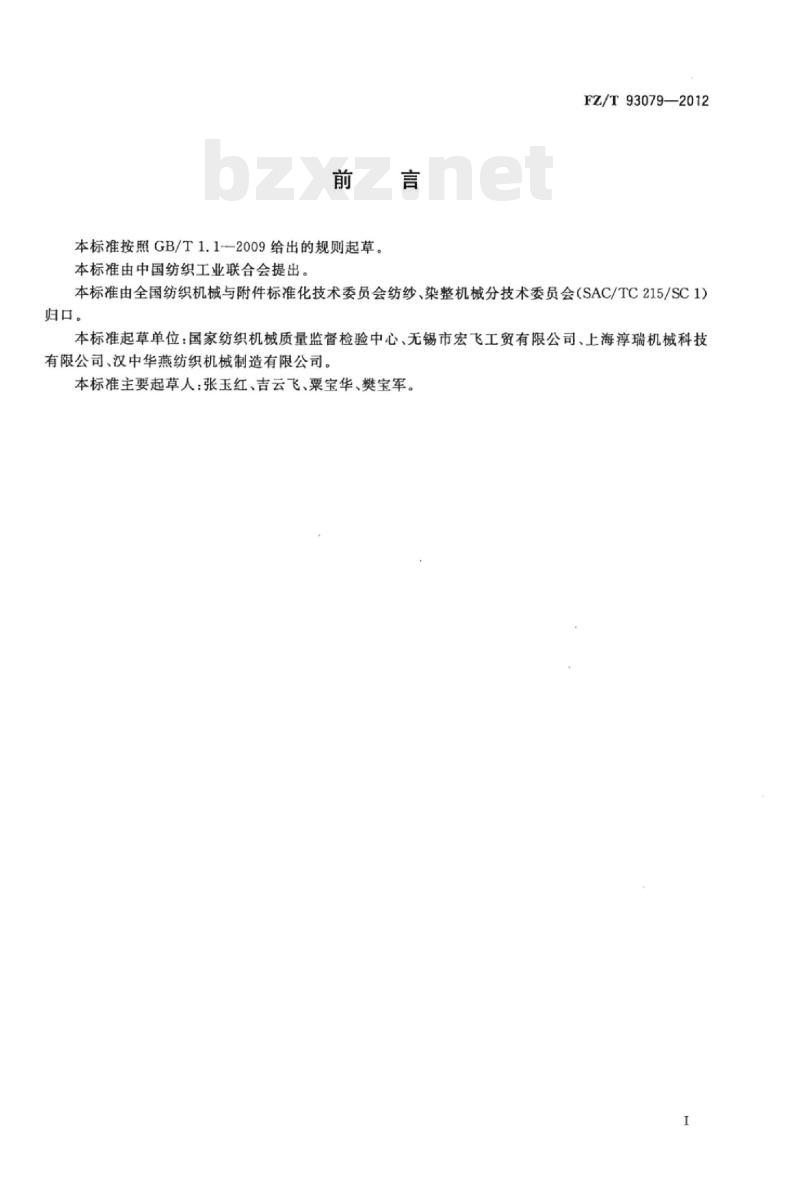

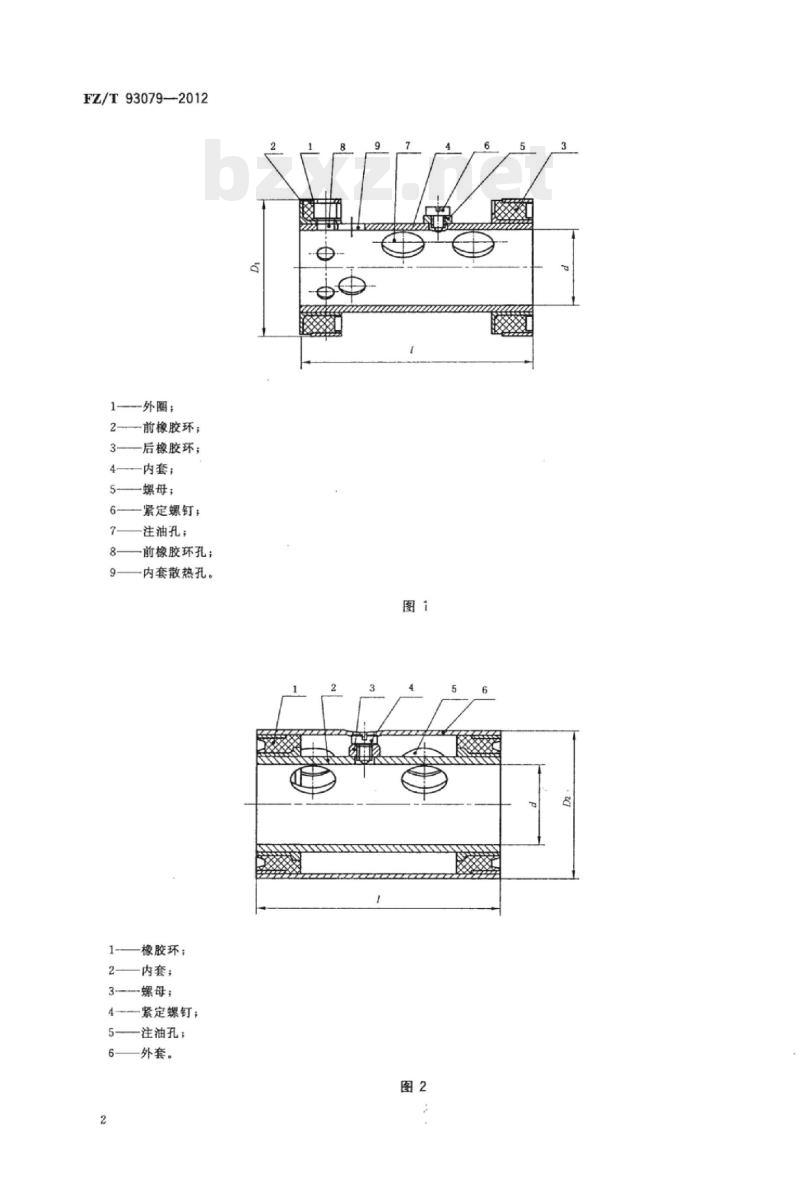

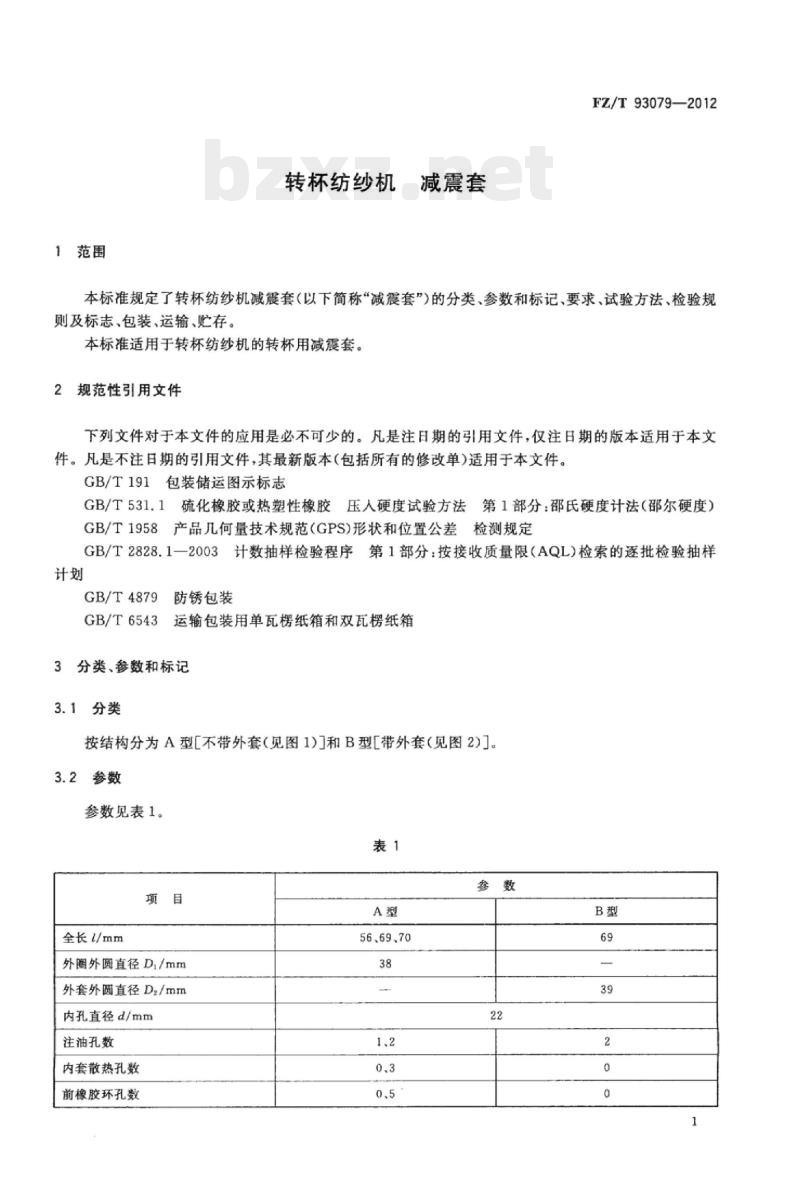

中华人民共和国纺织行业标准 FZ/T93079—2012 转杯纺纱机减震套 前言 本标准按照GB/T1.1-2009给出的规则起草。本标准由中国纺织工业联合会提出。本标准由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）归口。 本标准起草单位：国家纺织机械质量监督检验中心、无锡市宏飞工贸有限公司、上海淳瑞机械科技有限公司、汉中华燕纺织机械制造有限公司。本标准主要起草人：张玉红、吉云飞、粟宝华、樊宝军。 1 范围 本标准规定了转杯纺纱机减震套（以下简称“减震套”）的分类、参数和标记、要求、试验方法、检验规则及标志、包装、运输、贮存。本标准适用于转杯纺纱机的转杯用减震套。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T191 包装储运图示标志 GB/T531.1 硫化橡胶或热塑性橡胶压入硬度试验方法第1部分：邵氏硬度计法（邵尔硬度） GB/T1958 产品几何量技术规范（GPS）形状和位置公差检测规定 GB/T2828.1—2003 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T4879 防锈包装 GB/T6543 运输包装用单瓦楞纸箱和双瓦楞纸箱 3 分类、参数和标记 3.1 分类 按结构分为A型[不带外套]和B型[带外套]。 3.2 参数 项目 | A型 | B型 ---|---|--- 全长/mm | 56、69、70 | 69 外圈外圆直径 D/mm | 38 | 39 外套外圆直径 Dz/mm | 1、2 | 22 内孔直径 d/mm | 0.3、0.5 | 2 注油孔数 | - | 0 内套散热孔数 | 0 | 0 前橡胶环孔数 | 1 | 1 3.3 标记 3.3.1 标记依次包括以下内容： a) 企业代号，企业自定； b) 产品名称代号，用大写字母“JZ”表示； c) 注油孔数量，单位为个； d) 内套散热孔数量，单位为个，无孔时省略标注； e) 前橡胶环孔数量，单位为个，无孔时省略标注； f) 特征代号； g) 结构代号。 3.3.2 标记示例 示例1：注油孔2个、内套散热孔3个、前橡胶环孔5个、不带外套、特征代号为I的减震套，其标记为：JZ2-35-A-I。 示例2：注油孔2个、内套散热孔3个、带外套、特征代号为Ⅱ的减震套，其标记为：JZ2-3-B-Ⅱ。 示例3：企业代号为CR、注油孔2个、带外套的减震套，其标记为：CRJZ2-B-I。 4 要求 4.1 内孔直径d尺寸为Φ22H7。 4.2 外圈外圆或外套外圆对内孔轴线的径向圆跳动公差为0.05mm。 4.3 A型橡胶环的硬度为(60±5) ShoreA；B型橡胶环的硬度为(45±3) ShoreA。 内孔、外圈外圆或外套外圆的表面粗糙度Ra为0.8μm。 4.4 外圈或外套的壁厚差≤0.5mm。 4.5 橡胶环的粘接应牢固，无脱胶现象。 4.6 橡胶环表面应无龟裂、杂质等缺陷。 4.7 螺母与内套应焊接牢固，无明显歪斜现象。 4.8 减震套表面应无锈蚀、磕碰等缺陷。 5 试验方法 5.1 内孔直径尺寸（4.1），用圆柱塞规或气动量仪测量。径向圆跳动（4.2），用千分表按GB/T1958的规定进行测量。 5.2 橡胶硬度（4.3），按GB/T531.1的规定进行测量。 5.3 表面粗糙度（4.4），用粗糙度样板比对检验，必要时用粗糙度仪测量。 5.4 壁厚差（4.5)，将外圈或外套剖开，用游标卡尺测量。其余项目，感官检验。 6 检验规则 6.1 型式检验 6.1.1 在下列情况之一时，应进行型式检验： a) 新产品投产鉴定时； b) 结构、工艺、材料有较大改变时； c) 产品停产两年以上恢复生产时； d) 第三方进行质量检验时。 6.1.2 检验项目：见第4章。 6.2 出厂检验 6.2.1 产品经生产企业的质量检验部门检验合格，并附有质量合格证。 6.2.2 检验项目：4.1~4.4、4.6~4.9。 6.3 抽样方法和判定规则 6.3.1 按GB/T2828.1—2003的规定，采用正常检验一次抽样方案，从正常检验开始，选用一般检验水平Ⅱ，接收质量限AQL为1.5，检验项目见6.2.2。 6.3.2 外圈或外套的壁厚差（4.6），在每批产品零件中抽样5件，合格判定数为0，不合格判定数为1。 6.3.3 样本经检验，全部项目均合格，判定该样本符合标准的要求；反之，则判定该样本不符合标准的要求。 6.4 其他 在正常使用条件下，如有不符合本标准情况时，由生产企业会同用户共同处理。 7 标志 7.1 包装箱的储运图示标志，按GB/T191的规定。 7.2 减震套表面标识产品标记和生产日期。 8 包装、运输、贮存 8.1 产品的防锈包装按GB/T4879，运输包装按GB/T6543的规定，并采取防震措施。 8.2 瓦楞纸箱在储运过程中避免雨雪、暴晒、受潮和污染，不得采用有损纸箱的运输、装卸及工具。 8.3 产品出厂后，在良好的防潮及通风贮存条件下，包装箱内产品的防潮防锈有效期自出厂起为一年。
