【JT交通运输标准】 高速公路服务区生物接触氧化法污水处理成套设备

ICS03.220.20:13.060.30
备案号：

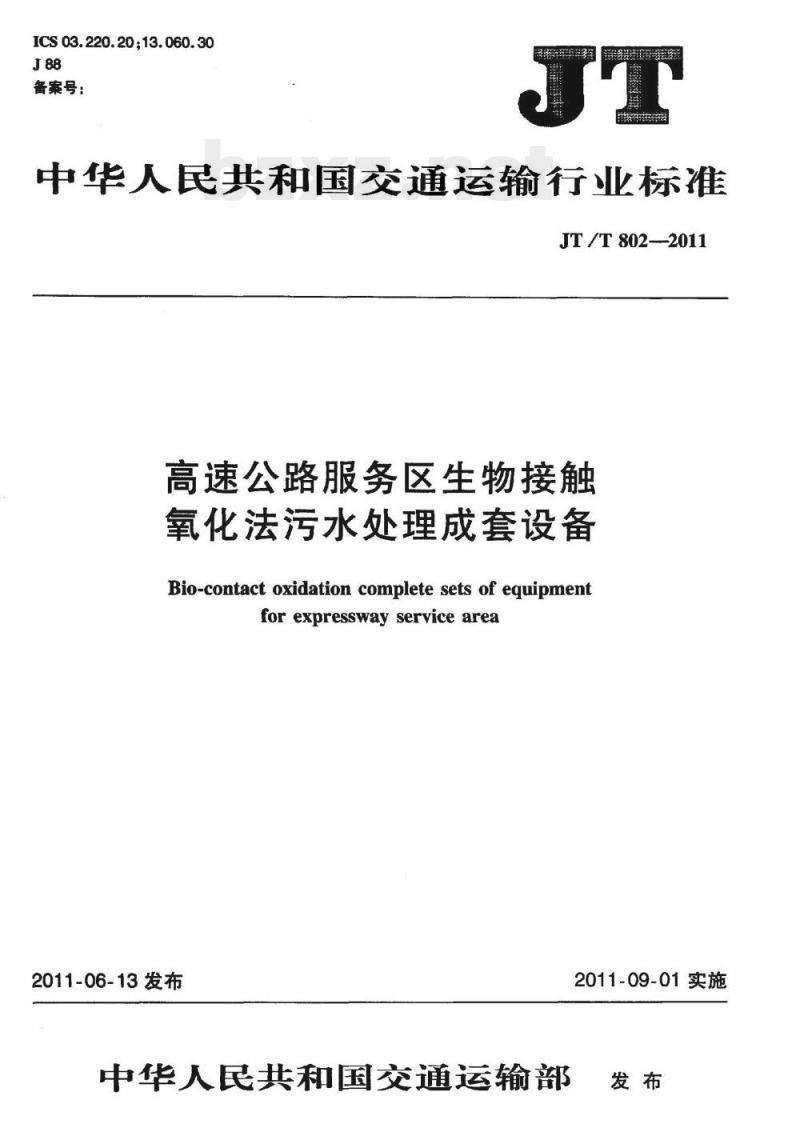

中华人民共和国交通运输行业标准JT/T802--2011
高速公路服务区生物接触
氧化法污水处理成套设备
Bio-contact oxidation complete sets of equipmentfor expressway service area
2011-06-13发布
中华人民共和国交通运输部
2011-09-01实施

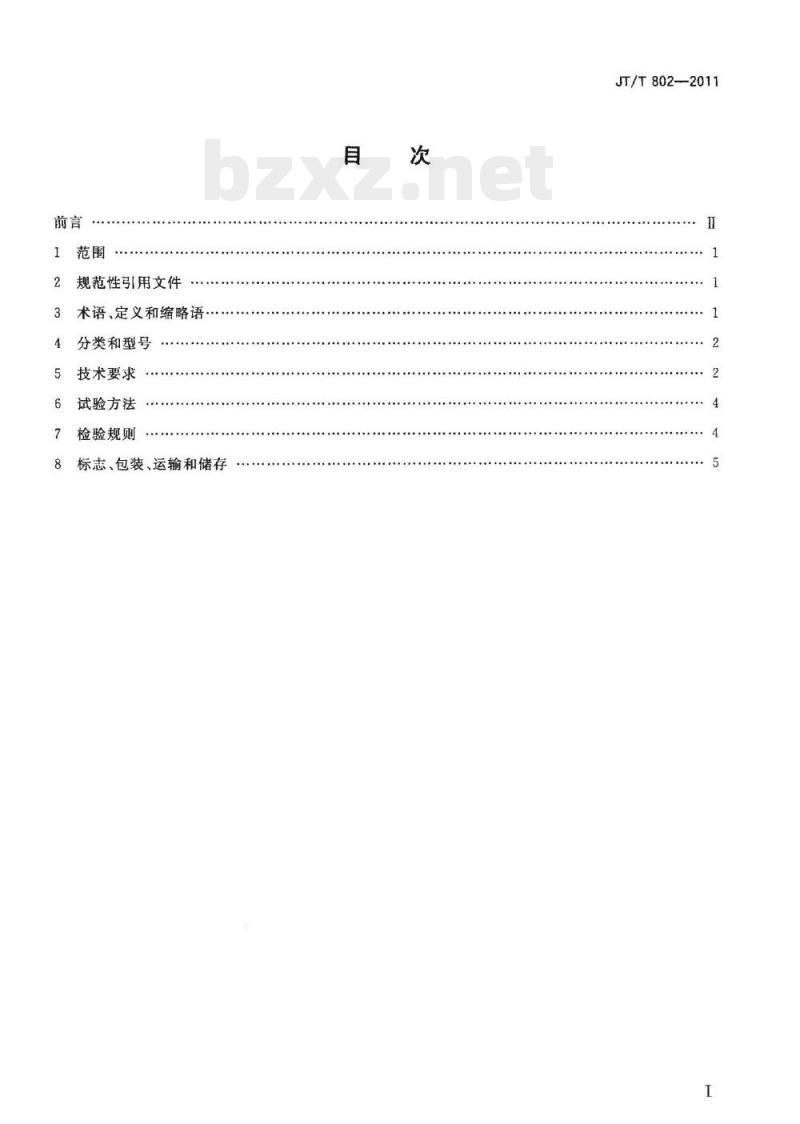

规范性引用文件
术语、定义和缩略语
分类和型号
技术要求
试验方法
检验规则
标志、包装、运输和储存
JT/T802—2011
JT/T802—2011

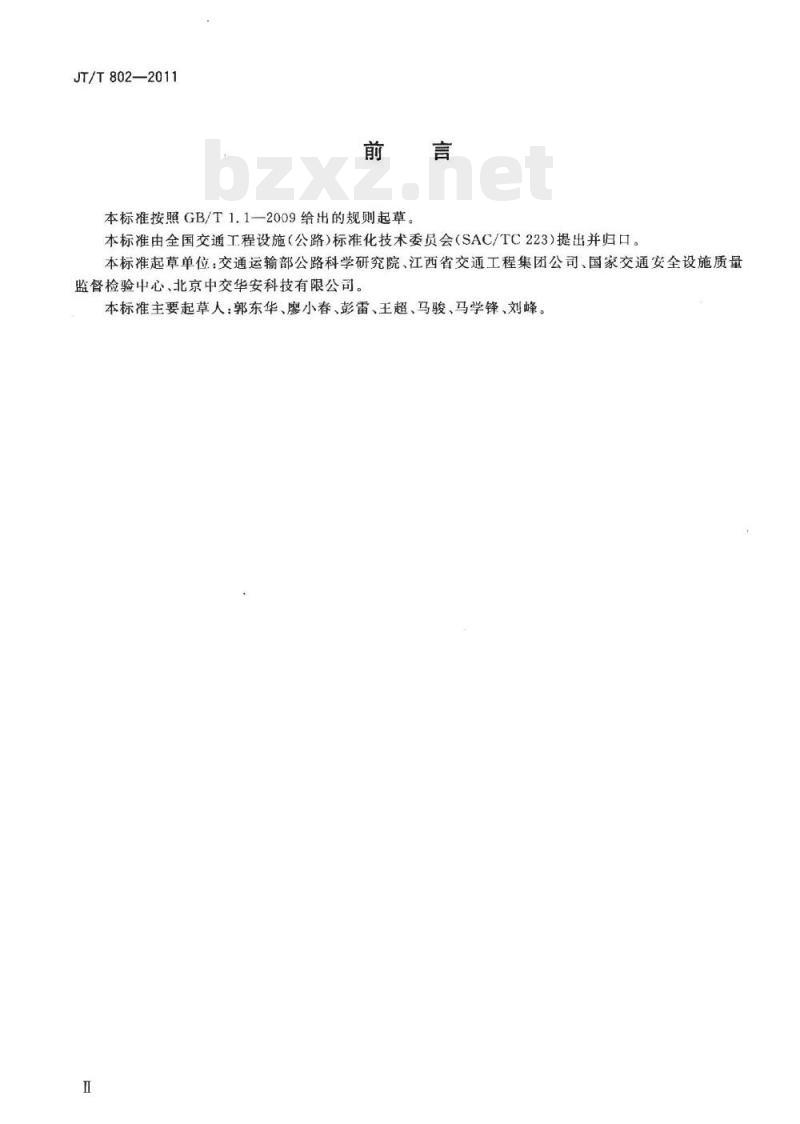

本标准按照GB/T1.1—2009给出的规则起草。本标准由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。本标准起草单位：交通运输部公路科学研究院、江西省交通工程集团公司、国家交通安全设施质量监督检验中心、北京中交华安科技有限公司。本标准主要起草人：郭东华、廖小春、彭雷、王超、马骏、马学锋、刘峰Ⅱ

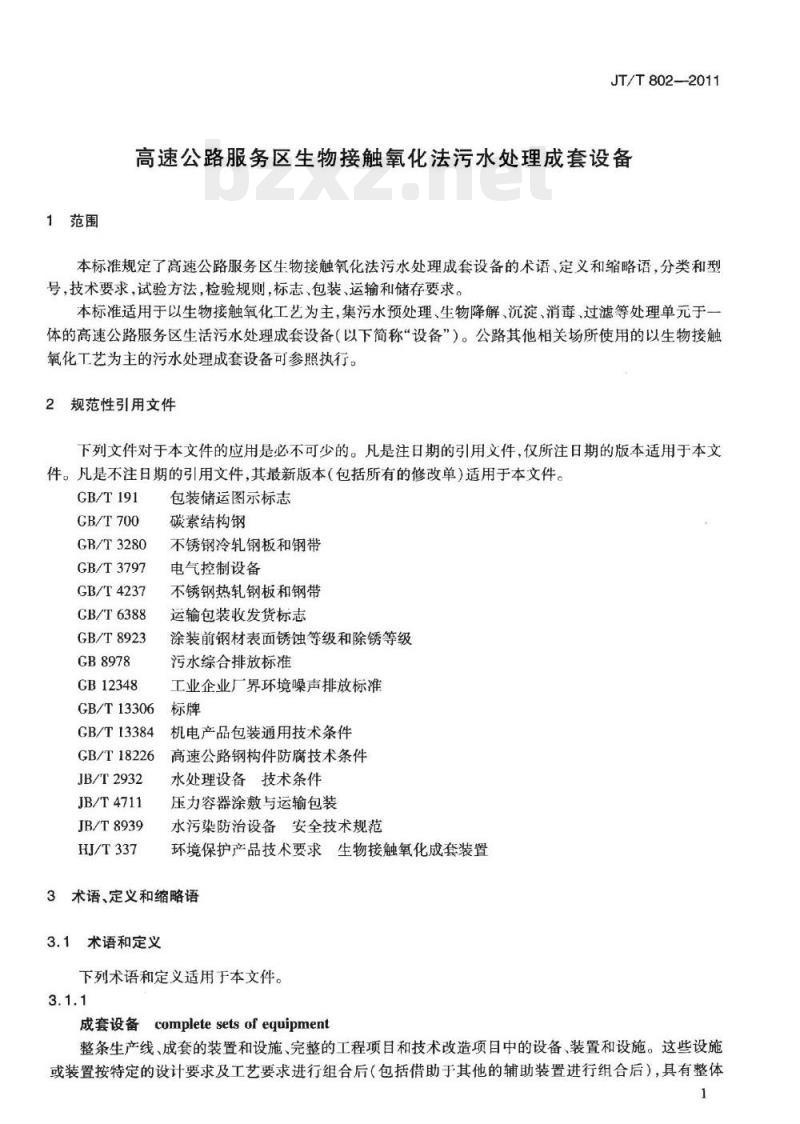

1范围
JT/T802—2011
高速公路服务区生物接触氧化法污水处理成套设备本标准规定了高速公路服务区生物接触氧化法污水处理成套设备的术语、定义和缩略语，分类和型号，技术要求，试验方法，检验规则，标志包装、运输和储存要求。本标准适用于以生物接触氧化工艺为主，集污水预处理、生物降解、沉淀、消毒、过滤等处理单元于一体的高速公路服务区生活污水处理成套设备（以下简称“设备”）。公路其他相关场所使用的以生物接触氧化工艺为主的污水处理成套设备可参照执行。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191
GB/T700
GB/T3280
GB/T3797
GB/T4237
CB/T6388
GB/T8923
GB8978
CB12348
GB/T13306
GB/T13384
GB/T18226
JB/T2932
JB/T4711
JB/T8939
HJ/T337
包装储运图示标志
碳素结构钢
不锈钢冷轧钢板和钢带
电气控制设备
不锈钢热轧钢板和钢带
运输包装收发货标志
涂装前钢材表面锈蚀等级和除锈等级污水综合排放标准
工业企业厂界环境噪声排放标
机电产品包装通用技术条件
高速公路钢构件防腐技术条件
水处理设备技术条件
压力容器涂敷与运输包装
水污染防治设备安全技术规范
环境保护产品技术要求生物接触氧化成套装置3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。3.1.1
成套设备completesetsof equipment整条生产线、成套的装置和设施、完整的工程项目和技术改造项目中的设备、装置和设施。这些设施或装置按特定的设计要求及工艺要求进行组合后（包括借助于其他的辅助装置进行组合后），具有整体1
JT/T802—2011

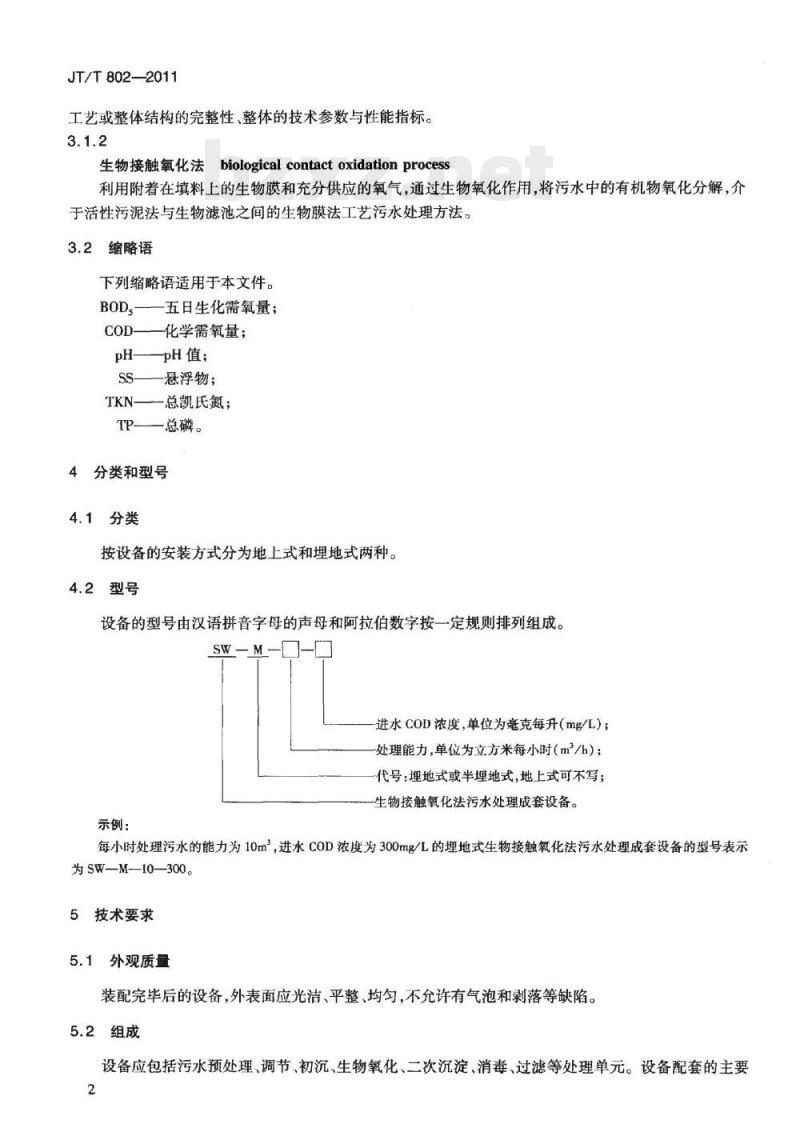

工艺或整体结构的完整性、整体的技术参数与性能指标。3.1.2
生物接触氧化法biologicalcontactoxidationprocess利用附着在填料上的生物膜和充分供应的氧气，通过生物氧化作用，将污水中的有机物氧化分解，介于活性污泥法与生物滤池之间的生物膜法工艺污水处理方法。3.2缩略语
下列缩略语适用于本文件。
五日生化需氧量；
化学需氧量；
pH—pH值；
悬浮物；
总凯氏氮；
一总磷。
4分类和型号
4.1分类
按设备的安装方式分为地上式和理地式两种。4.2型号
设备的型号由汉语拼音字母的声母和阿拉伯数字按一定规则排列组成。SW-M--
进水COD浓度，单位为毫克每升（mg/L）；处理能力，单位为立方米每小时（m/h）；代号：埋地式或半埋地式，地上式可不写；生物接触氧化法污水处理成套设备。示例：
每小时处理污水的能力为10m，进水COD浓度为300mg/L的埋地式生物接触氧化法污水处理成套设备的型号表示为SW-—M-10-300。
5技术要求
5.1外观质量
装配完毕后的设备，外表面应光洁、平整、均匀，不允许有气泡和剥落等缺陷。5.2组成
设备应包括污水预处理、调节、初沉、生物氧化、二次沉淀、消毒、过滤等处理单元。设备配套的主要2
设备有：格栅、潜水排污泵或污水泵、鼓风设备、计量装置、消毒装置和电气控制设备等。5.3运行参数要求
JT/T802-2011
设备应满足污水在生物接触氧化池停留时间不得少于4h，二沉池停留时间不得少于2h。生物接触氧化室容积负荷不大于1.0kgCOD/（m2：d）、填料比表面积不小于550m2、二沉池表面负荷不大于1.0m2/（m2，h）、消毒室接触时间不小于0.5h。5.4环境要求
设备适用水温为10℃~40℃。设备应能在环境温度为0℃~45℃，相对湿度小于95%的环境下正常工作，所处环境温度过高或过低时，应设置隔热或保温防护设施。设备的排放物不应对周围环境产生二次污染。
5.5材料要求
设备所用的钢材应符合GB/T700、GB/T3280、GB/T4237的要求，其他材料应符合JB/T2932的规定。当设备材料采用钢材制造时，其设备壳体材料厚度应不小于8mm；当设备材料采用复合玻璃钢制造时，其设备壳体材料厚度应不小于10mm。5.6防腐性能要求
材料为钢材的埋地式装置内外表面及地上式装置内表面应涂防腐涂料或衬玻璃钢等。设备各部件在进行防腐涂装前，表面处理要求应满足GB/T8923的规定，防腐层要求应满足JB/T2932和JB/T4711的规定。当钢构件表面采用热浸镀锌处理时，镀锌要求应满足GB/T18226的规定。5.7设备处理能力
设备的处理能力宜采用3m/h、4m2/h、5m2/h、6m/h、8m/h、10m/h、15m2/h、20m2/h、30m/h、40m/h、50m/h等规格。
5.8安全要求
设备的安全要求应满足JB/T8939的规定，电气及安全要求应满足GB/T3797的规定。5.9使用性能要求
5.9.1当污水不超过规定的处理量及污水水质符合表1的规定时，水质指标应符合当地环保要求和GB8978的规定。
表1污水水质规定
BOD,/COD
BOD/TKN
BODs/TP
动植物油
(mg/L）
（mg/L）
5.9.2设备正常运行时产生的噪声声压级应符合GB12348的规定。5.9.3设备的接地电阻不应大于40。5.10其他要求
技术要求除满足上述规定外，还应满足HJ/T337中的相关要求。pH
(mg/L)
≤300
JT/T802—2011
6试验方法
6.1外观质量
目测检查。
6.2设备处理能力
用精度等级不低于2.5级的转子流量计或电磁流量计测量。6.3安全要求
按JB/T8939和GB/T3797的要求进行检查和测量。6.4水质
按GB8978规定的方法进行测量。6.5环境噪声
按GB12348规定的方法进行测量。6.6接地电阻www.bzxz.net
用接地电阻测试仪进行测量。
7检验规则
7.1检验分类
产品的检验分为出厂检验和型式检验两种。7.2出厂检验
每台产品均应经厂质量检验部门检验合格，并签发合格证后方可出厂。7.2.1
7.2.2出厂检验按5.1~5.8规定的项目和要求进行。7.3型式检验
产品由通过计量认证的质检机构型式检验合格后才能批量生产。型式检验采取从出厂合格的产品中随机抽样，抽样数为台。检验项目按第5章的规定进行。
型式检验为每两年进行一次，如有下列情况之一时，也应进行型式检验：新设计试制的产品；
正式生产过程中，如原材料、工艺有较大改变，可能影响产品性能时；出厂检验结果与上次型式检验有较大差异时；国家质量监督机构提出型式检验时。7.4判定规则
型式检验时，如有任何一项指标不符合标准要求时，则需加倍抽样，对全部项目进行复验，复验结4
果仍然不合格时，则判该型式检验为不合格，反之判定为合格8
标志、包装、运输和储存
8.1标志
8.1.1产品标志
设备应在明显部位设置标牌，标牌应符合GB/T13306的规定。包装标志
JT/T802—2011
运输包装收发货标志应符合GB/T6388的规定，包装储运图示标志应符合GB/T191的规定。8.2包装、运输和储存
包装、运输和储存应符合CB/T13384和JB/T2932的规定。5
中华人民共和国
交通运输行业标准
高速公路服务区生物接触
氧化法污水处理成套设备
JT/T802—2011
人民交通出版社出版发行
北京市朝阳区安定门外外馆斜街3号）（100011
北京交通印务实业公司印刷
各地新华书店经销
开本：880×1230
印张：0.5
2011年8月
2011年8月
第1版
字数：10千
第1次印刷
统一书号：15114·1657
版权专有
定价：10.00元
侵权必究
0-85285150
举报电话：010
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
