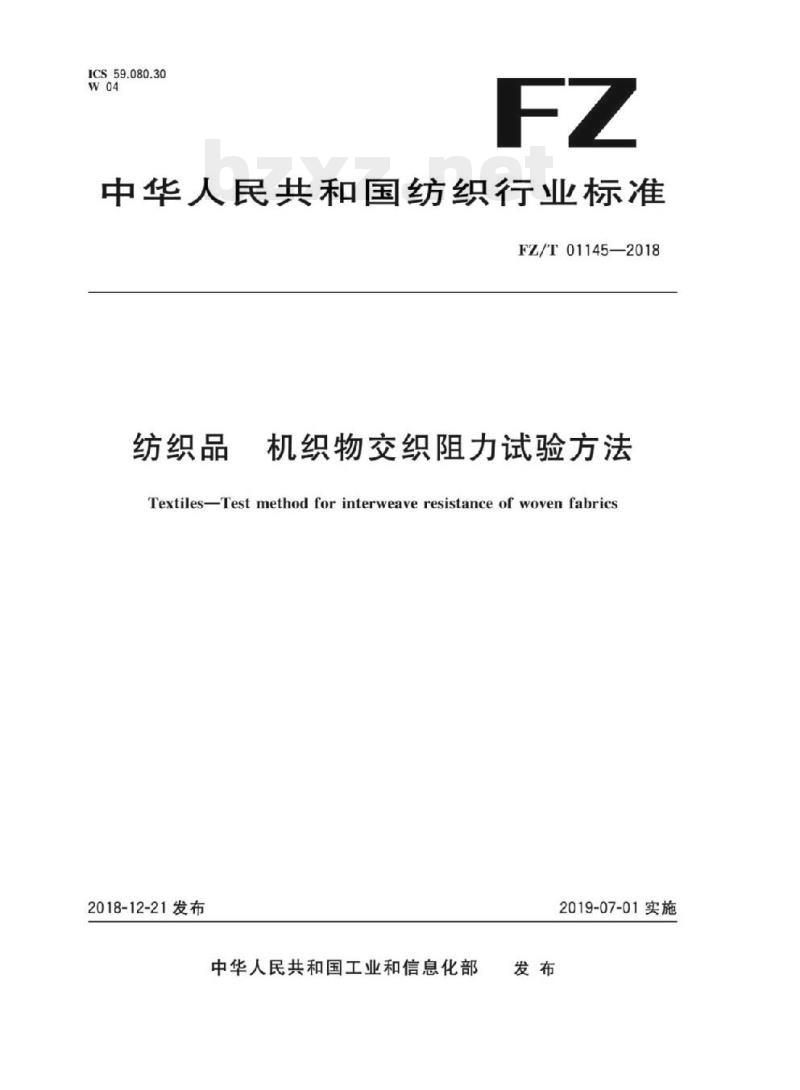

【FZ纺织行业标准】 纺织品机 织物交织阻力试验方法

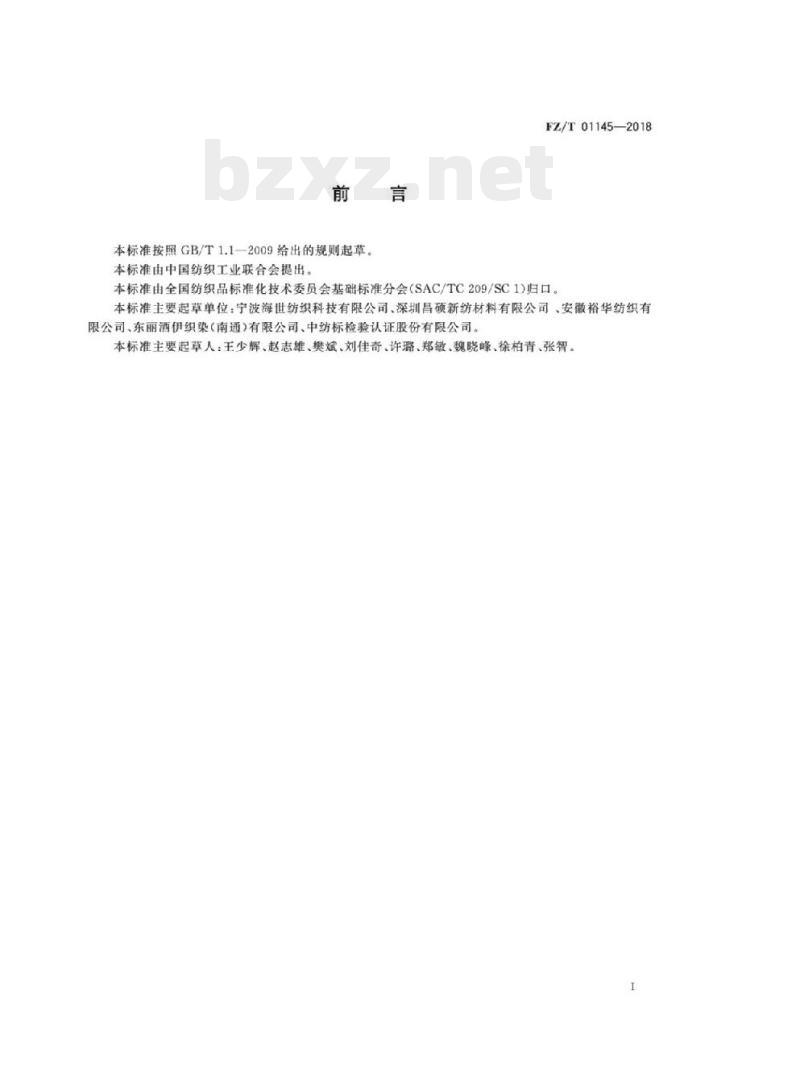

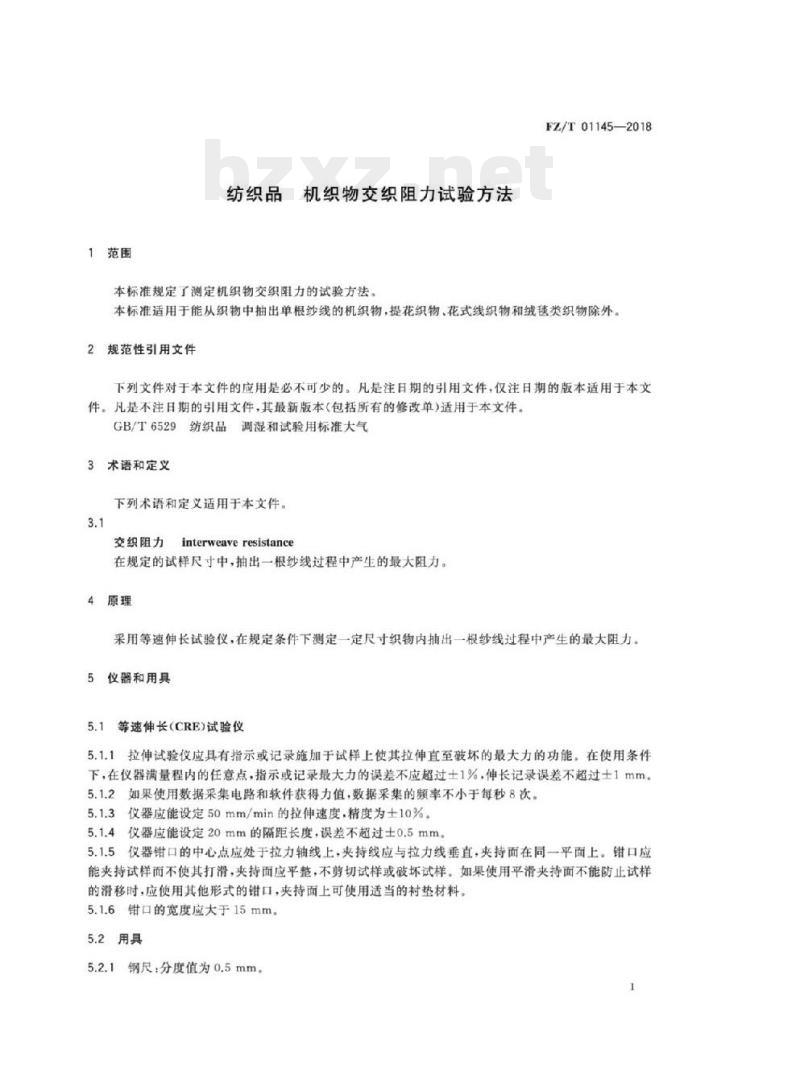

FZ/T01145—2018 纺织品 机织物交织阻力试验方法 前言 本标准按照GB/T1.1-2009给出的规则起草。本标准由中国纺织工业联合会提出。本标准由全国纺织品标准化技术委员会基础标准分会（SAC/TC209/SC1)归口。本标准主要起草单位为：宁波海世纺织科技有限公司、深圳昌硕新纺材料有限公司、安徽裕华纺织有限公司、东丽酒伊织染（南通）有限公司、中纺标检验认证股份有限公司。本标准主要起草人为：王少辉、赵志雄、樊斌、刘佳奇、许璐、郑敏、魏晓峰、徐柏青、张智。 1 范围 本标准规定了测定机织物交织阻力的试验方法。本标准适用于能从织物中抽出单根纱线的机织物，提花织物、花式线织物和绒毯类织物除外。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 2.1 纺织品调湿和试验用标准大气 GB/T6529 3 术语和定义 下列术语和定义适用于本文件。 3.1 交织阻力 (interweave resistance)：在规定的试样尺寸中，抽出一根纱线过程中产生的最大阻力。 4 原理 采用等速伸长试验仪，在规定条件下测定一定尺寸织物内抽出一根纱线过程中产生的最大阻力。 5 仪器和用具 5.1 等速伸长(CRE)试验仪 5.1.1 拉伸试验仪应具有指示或记录施加于试样上使其拉伸直至破坏的最大力的功能。在使用条件下，在仪器满量程内的任意点，指示或记录最大力的误差不应超过±1%，伸长记录误差不超过±1mm。 5.1.2 如果使用数据采集电路和软件获得力值，数据采集的频率不小于每秒8次。 5.1.3 仪器应能设定50mm/min的拉伸速度，精度为±10%。 5.1.4 仪器应能设定20mm的距长度，误差不超过±0.5mm。 5.1.5 仪器钳口的中心点应处于拉力轴线上，夹持线应与拉力线垂直，夹持面在同一平面上。钳口应能夹持试样而不使其打滑，夹持面应平整，不剪切试样或破坏试样。如果使用平滑夹持面不能防止试样的偏移时，应使用其他形式的钳口，夹持面上可使用适当的衬垫材料。 5.1.6 钳口的宽度应大于15mm。 5.2 用具 5.2.1 钢尺：分度值为0.5mm。 5.2.2 刀具：用于沿试样开剪标记线划裂口。 6 调湿和试验用大气 调湿和试验用标准大气按GB/T6529的规定执行。 7 试样 7.1 取样 裁取经、纬向试样各15条，取样应具有代表性，避开折皱和布边，推荐参照附录A取样。 7.2 裁样尺寸 裁样尺寸如图1所示。 图1 试样尺寸示意图 7.3 试样准备 在试样的开剪标记线上，用刀具划一条5mm长的裂口，把试样的凸出部分纵向纱线逐根扯开，并轻缓地剔除横向纱线，使纱线形成纵向须状。然后，保留正中部位的一根纱线，剪去其余纱线。试验前，需仔细检查此根纱线的根部，如受附近毛丝纠缠，应将毛丝剪去。 8 试验程序 8.1 在第6章规定的大气条件下调湿试样并进行试验，调湿时间不少于4h。 8.2 设定拉伸试验仪的隔距为20mm，速度为50mm/min。 8.3 将试样中保留的一根纱线夹于上钳口的正中部位，钳口至布端的纱长控制为10mm左右。然后，将试样下半部夹于下钳口的正中位置，使纱线呈垂直状态，夹持时注意将开剪标记线露出下钳口的上边缘位置。 8.4 在位移和负荷显示均在清零状态下，启动仪器，牵引纱线上升，记录仪描绘交织阻力曲线。 8.5 试验中若发生纱线断裂等异常现象，该次试验应予剔除。 8.6 重复上述程序，得到15个经向交织阻力结果和15个纬向交织阻力结果。注：经向试样得到经向交织阻力，纬向试样得到纬向交织阻力。 9 结果计算和表示 由交织阻力结果分别计算经向和纬向的平均交织阻力值，单位为cN，结果保留一位小数。 9.1 如果由于纱线断裂等现象无法正常测试经、纬向的交织阻力，则报告试验现象。 10 试验报告 试验报告应包括以下内容： a) 说明试验是按本标准进行的； b) 样品描述； c) 经、纬向交织阻力的平均值，单位为cN； d) 无法测试时的状态描述； e) 试验中的异常现象和偏离本标准的细节。 附录A（资料性附录） 从实验室样品上剪取试样示例 从实验室样品上剪取试样示例见图A.1。 图A.1 从实验室样品上剪取试样示例
