【FZ纺织行业标准】 低熔点聚酯(PET)复合纤维粘结温度试验方法

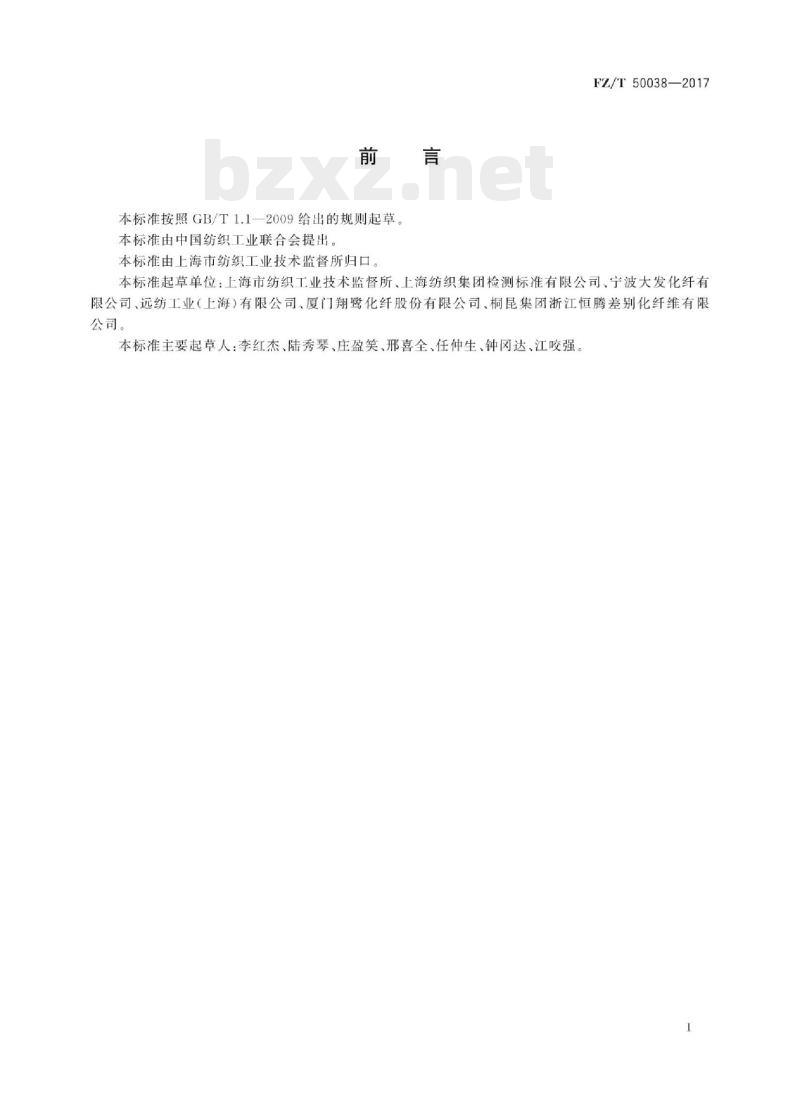

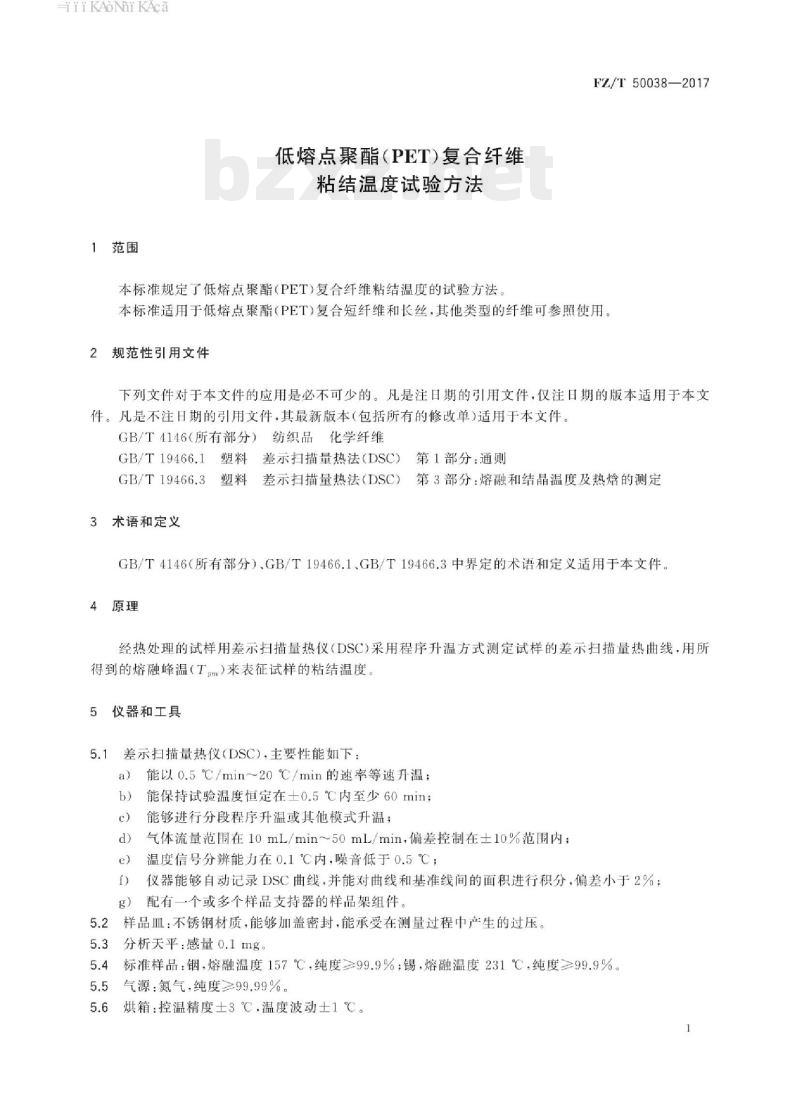

中华人民共和国纺织行业标准 FZ/T50038—2017 低熔点聚酯（PET）复合纤维粘结温度试验方法 Lower melting point polyester (PET) composite fibers - Test method for bonding temperature 2017-11-07发布 2018-04-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国纺织工业联合会提出，由上海市纺织工业技术监督所归口。 本标准起草单位包括上海市纺织工业技术监督所、上海纺织集团检测标准有限公司、宁波大发化纤有限公司、远纺工业（上海）有限公司、厦门翔鹭化纤股份有限公司、桐昆集团浙江恒腾差别化纤维有限公司。本标准主要起草人包括李红杰、陆秀琴、庄盈笑等。 1 范围 本标准规定了低熔点聚酯（PET）复合纤维粘结温度的试验方法。 本标准适用于低熔点聚酯（PET）复合短纤维和长丝，其他类型纤维可参照使用。 2 规范性引用文件 GB/T 4146（所有部分） 纺织品 化学纤维 GB/T 19466.1 塑料差示扫描量热法（DSC）第1部分：通则 GB/T 19466.3 塑料差示扫描量热法（DSC）第3部分：熔融和结晶温度及热的测定 3 术语和定义 GB/T 4146、GB/T 19466.1及GB/T 19466.3中界定的术语和定义适用于本文件。 4 原理 经热处理的试样采用差示扫描量热仪（DSC）按程序升温方式测定其差示扫描量热曲线，以熔融峰温（Tpm）表征试样的粘结温度。 5 仪器和工具 5.1 差示扫描量热仪（DSC），性能要求包括：升温速率0.5℃/min～20℃/min；可控恒温±0.5℃；可进行程序升温；气体流量10mL/min～50mL/min且偏差≤10%；温度分辨率0.1℃；噪声低于0.5℃；可自动记录DSC曲线并进行积分分析；配有样品支架组件。 5.2 样品皿：不锈钢材质，可密封并承受试验压力。 5.3 分析天平：感量0.1mg。 5.4 标准样品：钢（熔点157℃，纯度≥99.9%）；锡（熔点231℃，纯度≥99.9%）。 5.5 气源：氮气，纯度≥99.99%。 5.6 烘箱：控温精度±3℃，波动±1℃。 5.7 其他工具：镊子等。 6 试验条件 6.1 热处理条件：在（100±1）℃干热空气中处理（60±1）min；若不适用可由相关方协商调整。 6.2 DSC测试条件：氮气气氛；升温范围40℃～220℃；升温速率20℃/min。 7 试验步骤 7.1 热处理 7.1.1 取约500mg纤维试样并松散处理。 7.1.2 将烘箱预热至规定温度。 7.1.3 温度稳定后快速放入试样，待温度再次稳定后开始计时。 7.1.4 热处理完成后取出试样并冷却至室温备用。 7.2 差示扫描量热仪（DSC）测试 7.2.1 仪器预热至少1h以保证稳定。 7.2.2 使用空样品皿进行基线校正。 7.2.3 取约5.0mg试样置于样品皿中并密封。 7.2.4 将样品皿与参比皿放入样品支架。 7.2.5 设置升温程序进行DSC测试并记录曲线。
