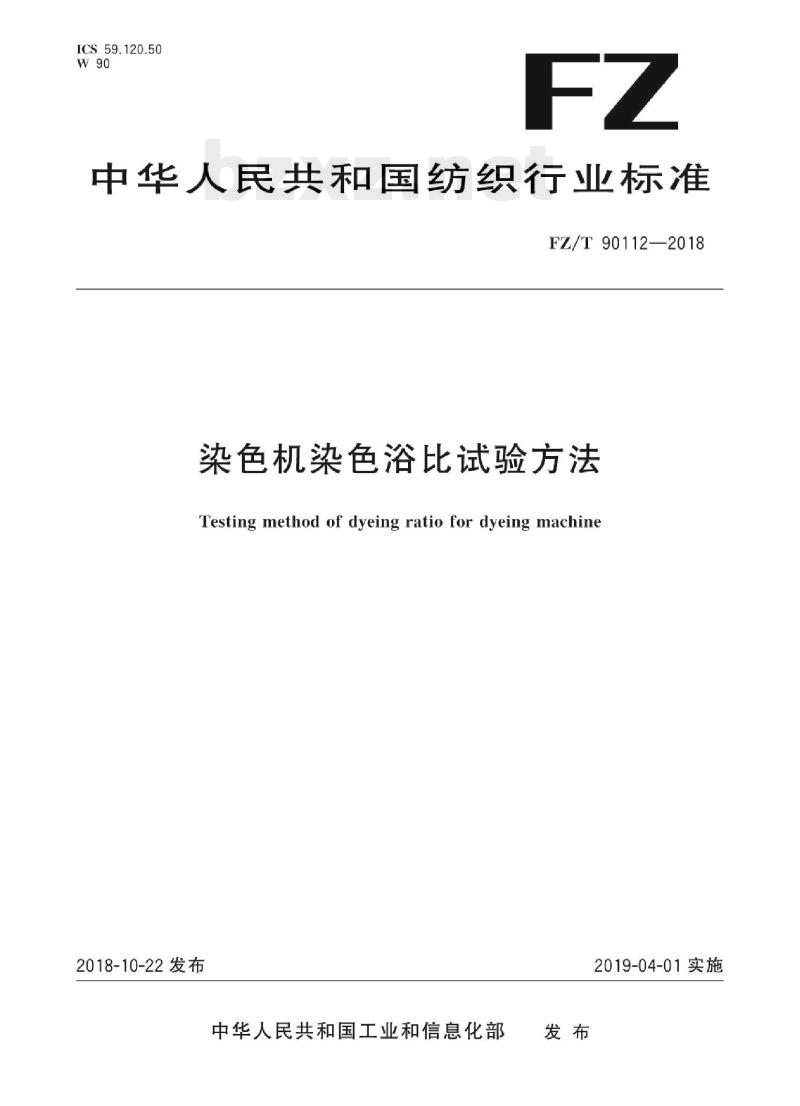

【FZ纺织行业标准】 染色机染色浴比试验方法

ICS59.120.50
中华人民共和国纺织行业标准
FZ/T90112—2018
染色机染色浴比试验方法
Testing method of dyeing ratio for dyeing machine2018-10-22发布
中华人民共和国工业和信息化部发布
2019-04-01实施

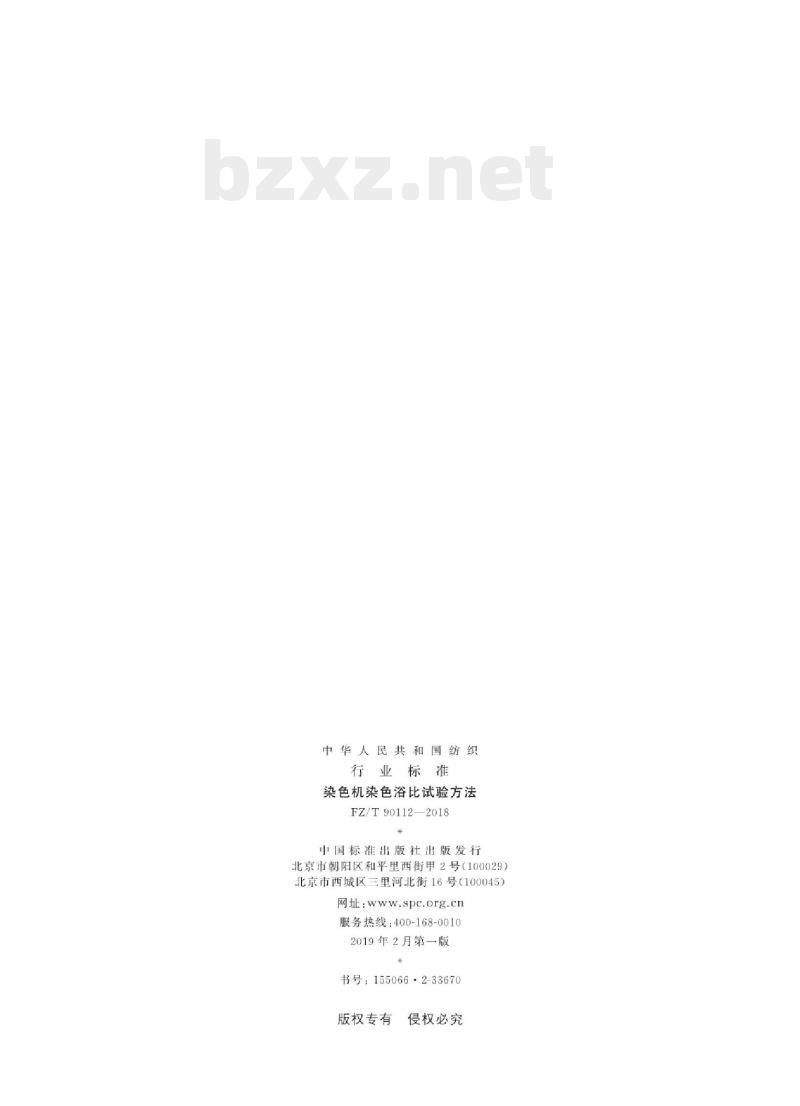

中华人民共和国纺织
行业标准
染色机染色浴比试验方法
FZ/T90112—2018
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址：spc.org.cn
服务热线：400-168-0010
2019年2月第一版
书号：155066·2-33670
版权专有
侵权必究

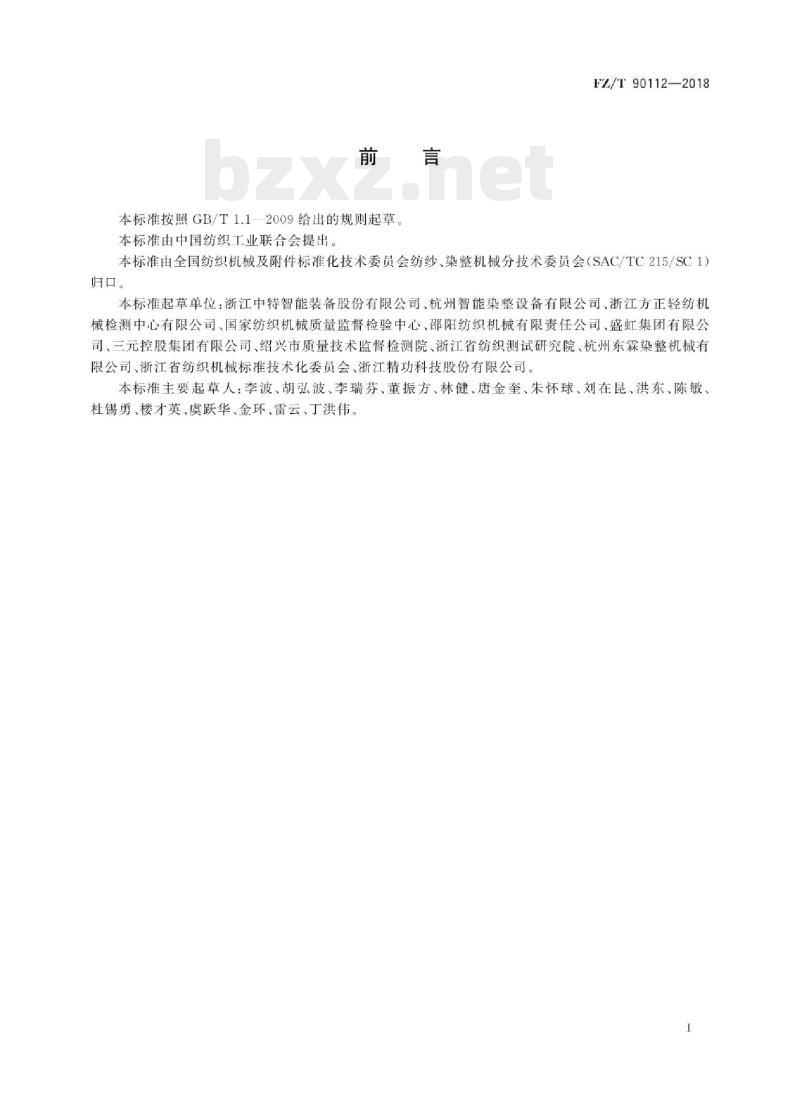

本标准按照GB/T1.12009给出的规则起草。本标准由中国纺织工业联合会提出FZ/T90112—2018
本标准由全国纺织机械及附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）归口。
本标准起草单位：浙江中特智能装备股份有限公司、杭州智能染整设备有限公司、浙江方正轻纺机械检测中心有限公司、国家纺织机械质量监督检验中心、邵阳纺织机械有限责任公司、盛虹集团有限公司、三元控股集团有限公司、绍兴市质量技术监督检测院、浙江省纺织测试研究院、杭州东霖染整机械有限公司、浙江省纺织机械标准技术化委员会、浙江精功科技股份有限公司。本标准主要起草人：李波、胡弘波、李瑞芬、董振方、林健、唐金奎、朱怀球、刘在昆、洪东、陈敏杜锡勇、楼才英、虞跃华、金环、雷云、丁洪伟。I

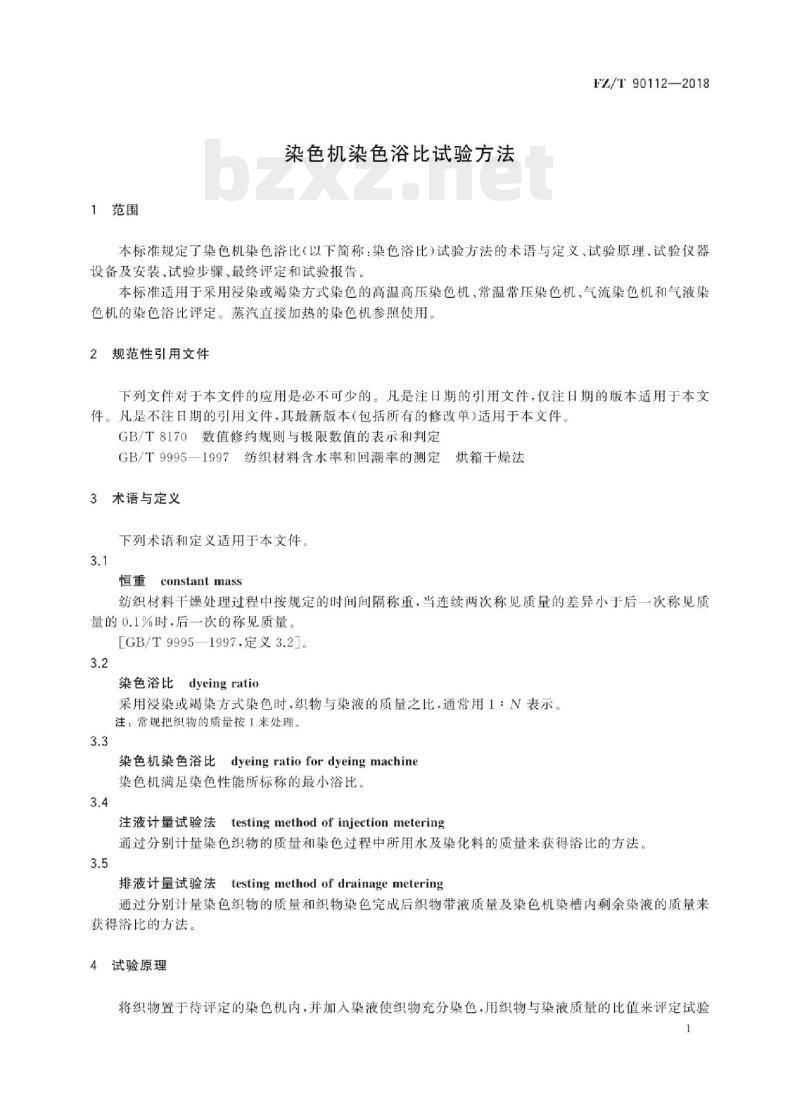

1范围
染色机染色浴比试验方法
FZ/T90112—2018
本标准规定了染色机染色浴比（以下简称：染色浴比）试验方法的术语与定义、试验原理、试验仪器设备及安装、试验步骤、最终评定和试验报告。本标准适用于采用浸染或竭染方式染色的高温高压染色机、常温常压染色机、气流染色机和气液染色机的染色浴比评定。蒸汽直接加热的染色机参照使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T8170数值修约规则与极限数值的表示和判定GB/T9995一1997纺织材料含水率和回潮率的测定烘箱干燥法3术语与定义
下列术语和定义适用于本文件。3.1
constantmass
纺织材料干燥处理过程中按规定的时间间隔称重，当连续两次称见质量的差异小于后一次称见质量的0.1%时，后一次的称见质量。［GB/T9995—1997，定义3.2]。3.2
染色浴比
dyeingratio
采用浸染或竭染方式染色时，织物与染液的质量之比，通常用1：N表示。注：常规把织物的质量按1来处理。3.3
染色机染色浴比dyeingratiofordyeingmachine染色机满足染色性能所标称的最小浴比。3.4
注液计量试验法testingmethod of injectionmetering通过分别计量染色织物的质量和染色过程中所用水及染化料的质量来获得浴比的方法。3.5
testing method of drainage metering排液计量试验法
通过分别计量染色织物的质量和织物染色完成后织物带液质量及染色机染槽内剩余染液的质量来获得浴比的方法。
4试验原理
将织物置于待评定的染色机内，并加入染液使织物充分染色，用织物与染液质量的比值来评定试验1
FZ/T90112—2018
染色机的染色浴比。
5试验仪器设备及安装
5.1试验仪器设备
5.1.1磅秤（地磅）：量程不大于1000kg。5.1.2电子天平：感量不大于0.01g。5.1.3电子秤：量程不大于30kg。5.1.4织物取样器：取样面积100cm。5.1.5烘箱：符合GB/T9995一1997中5.1的规定，5.1.6水表：误差不大于士5%。
5.1.7水泵：流量不小于45L/min。5.2试验仪器设备安装
5.2.1注液计量试验法：将水表接人染色机进水管，连接处应固定可靠、无泄漏。5.2.2排液计量试验法：将水表和水泵串联连接，连接处应固定可靠、无泄漏。6试验步骤
试验织物质量计量
6.1.1确认试验用织物品种规格符合染色机的设计范围要求。6.1.2采用磅秤（地磅）对试验用织物进行称重，得到总质量为M1。6.1.3采用织物取样器在试验织物前段、中段、尾段分别各取2个样，按GB/T9995一1997的方法，通过电子天平测得织物样品平均湿重Y.和烘干后的平均恒重Y，·并求得织物含水量S和织物于重M.织物含水量S用式(1)计算：
式中：
试验用织物含水量，单位为干克（kg)；试验用织物总质量，单位为千克（kg）；样品平均湿重，单位为克（g）；样品烘干后平均质量（恒重），单位为克（g）。织物干重M用式（2)计算：
M=Mi-S
式中：
织物干重，单位为千克（kg）。6.2染液质量计量
6.2.1注液计量试验法
（1）
·（2)
·（3）
6.2.1.1若试验织物染色无需做前处理，则采用注液计量法试验。记录进水前水表的读数P1，待织物2
FZ/T90112—2018
按工艺要求完成染色作业（不包括水洗）后，记录水表的读数P并求得染色过程总进水量P：P=(P-P)×p
式中：
总进水量，单位为千克（kg）；完成染色作业后水表读数，单位为立方米（m）；注水前水表读数，单位为立方米（m）；染液的密度（一般按水的密度近似处理），单位为千克每立方米（kg/m）。染料、助剂计量：用电子秤测得染料、助剂质量Y。6.2.2排液计量试验法
.（4）
6.2.2.1若试验织物染色前需做前处理，则采用排液计量法试验。待织物按工艺要求完成染色作业后，将带液织物输出到运布车上进行磅秤计量（布车不允许泄漏）。记录带液织物与布车的总重M：，求得布车内染液量Z：
Z=M-M2-M
式中：
布车内染液量，单位为千克(kg）；带液织物与布车的总质量，单位为千克（kg）；运布车质量，单位为千克（kg）。.（5）
6.2.2.2染色机染槽内剩余染液量计量：当染液降温至60℃以下时，将染槽内的染液通过水泵全部排空，采用水表计量；分别记录排液前、后水表的读数Q1、Q2，求得染槽内剩余染液量Q：Q=(Q—Q1) ×p
式中：
染槽内剩余染液量，单位为千克（kg）；排液后水表的读数，单位为立方米（m）；排液前水表的读数，单位为立方米（m\）6.3织物染色质量检测
对符合工艺要求完成染色的试验织物，按其相应的织物产品标准进行染色质量的检测7最终评定
7.1评定条件
经6.3条检测，试验织物染色质量达到相应标准一等品要求的，根据7.2条的计算方法评定被考核的染色机染色浴比。否则，不予确定被考核的染色机染色浴比。7.2染色浴比计算
7.2.1采用注液计量试验法时，染色机染色浴比L为：Lp=1:P+$+Y下载标准就来标准下载网
式中：
染色机染色浴比；
染料、助剂质量，见（6.2.1.2），单位为千克（kg）。7.2.2采用排液计量试验法时，染色机染色浴比LD为：·（7)
FZ/T90112—2018
Ln=1:2+Q
数值修约
浴比计算结果按GB/T8170规定修约到一位小数，如：1：6.4。8
试验报告
试验报告内容应包括：
试验染色机的名称、型号规格、出厂编号和生产日期等；a)
试验织物品种、规格；
试验仪器设备名称和型号：
采用的试验方法及试验参数（注液或排液计量试验法，织物质量，染液质量等）：染色机染色浴比评定结论；
试验人员、复核人员、批准人员、试验日期。8
版权专有侵权必究
FZ/T90112-2018
书号：155066：2-33670
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
