【JT交通运输标准】 航标灯通用技术条件

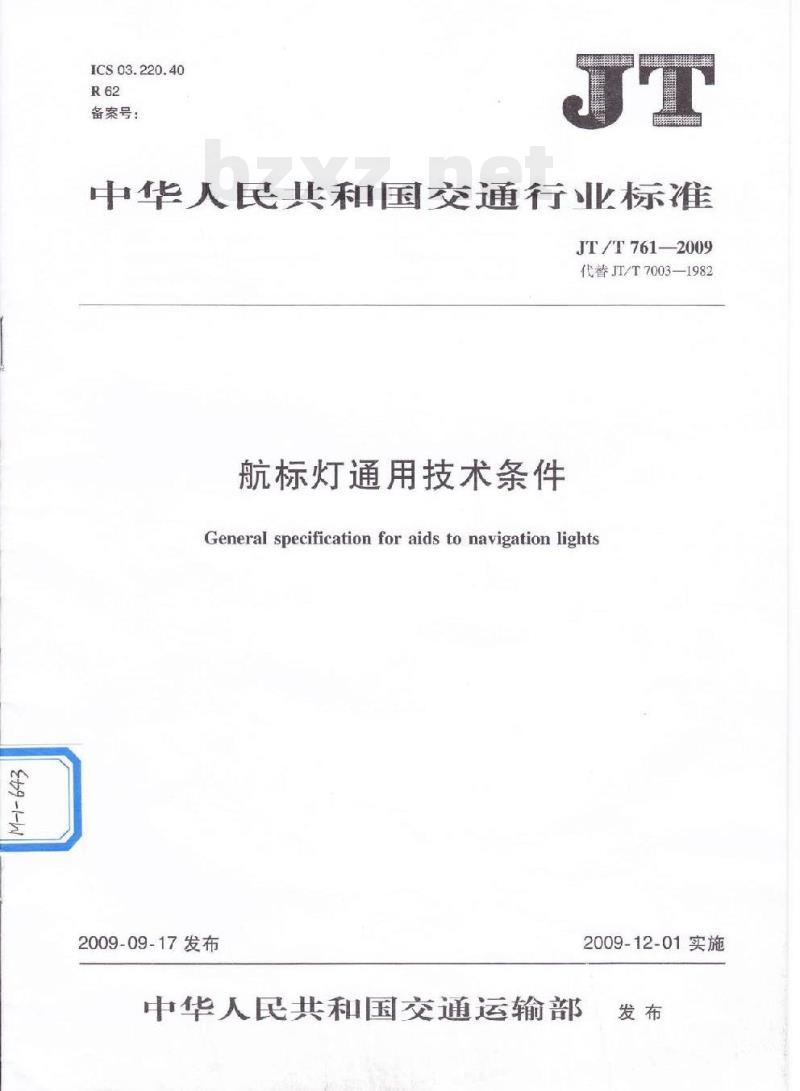

ICS 03.220.40
备案号：
中华人民共和国交通行业标准
JT/T761-—2009
代替JT/T7003—1982
航标灯通用技术条件
General specification for aids to navigation lights2009-09-17发布
2009-12-01实施
中华人民共和国交通运输部

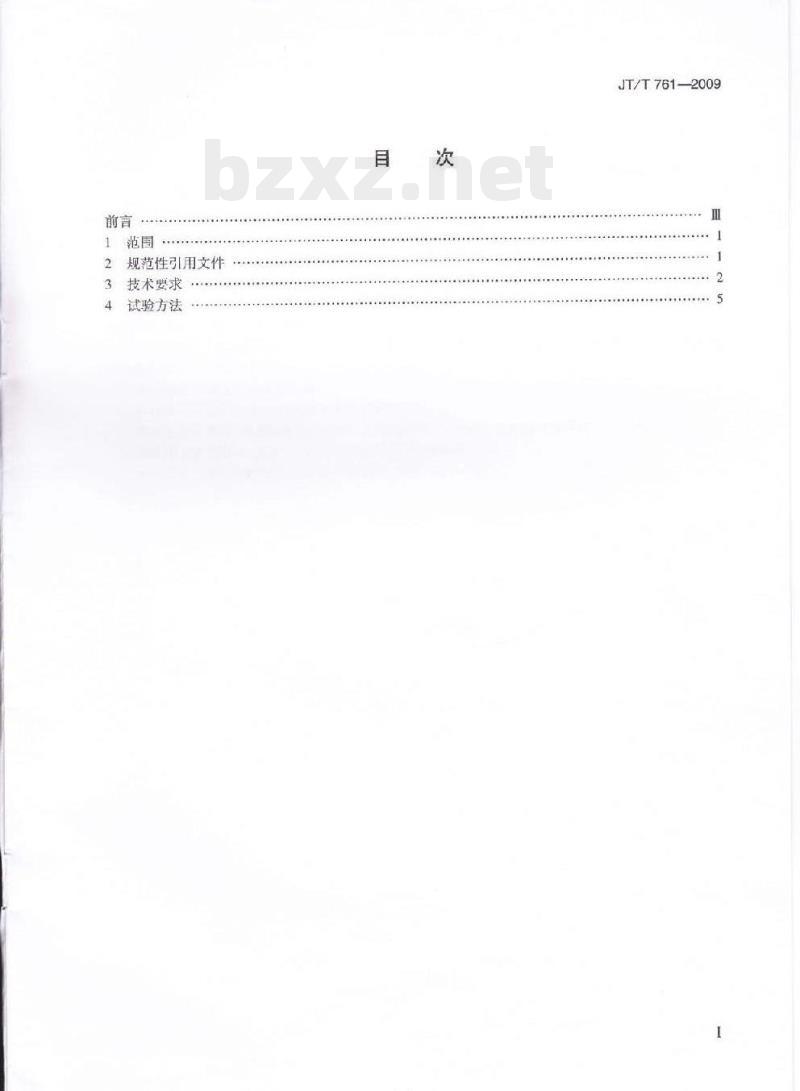

规范性引用文件
技术要求
试验方法
TIKAONTKACA=
JT/T761-2009

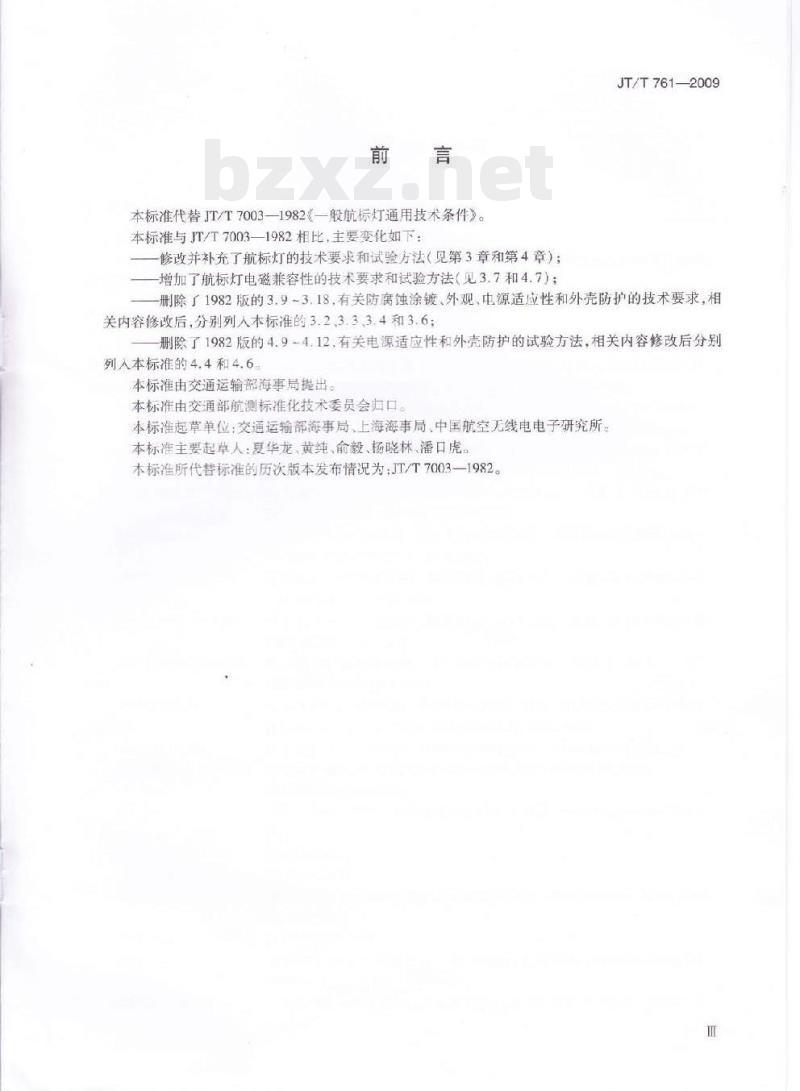

本标准代替JT/T7003—1982《—般航标灯通用技术条件》。本标准与JT/T7003—1982相比，主要变化如下：修改并补充了航标灯的技术要求和试验方法（见第3章和第4章）；增加了航标灯电磁兼容性的技术要求和试验方法（见3.7和4.7)；JT/T761—2009
删除了1982版的3.9~3.18.有关防腐蚀涂镀、外观、电源适应性和外壳防护的技术要求，相关内容修改后，分别列入本标准的3.2、3.3,3.4和3.6；删除了1982版的4.9~4.12，有关电源适应性和外壳防护的试验方法，相关内容修改后分别列入本标准的4.4和4.6。
本标准由交通运输部海事局提出。本标准由交通部航测标准化技术委员会归口本标准起草单位：交通运输部海事局、上海海事局、中国航空无线电电子研究所。本标准主要起草人：夏华龙、黄纯、俞毅、杨晓林、潘口虎。本标准所代替标准的历次版本发布情况为：JT/T7003—1982。1范围

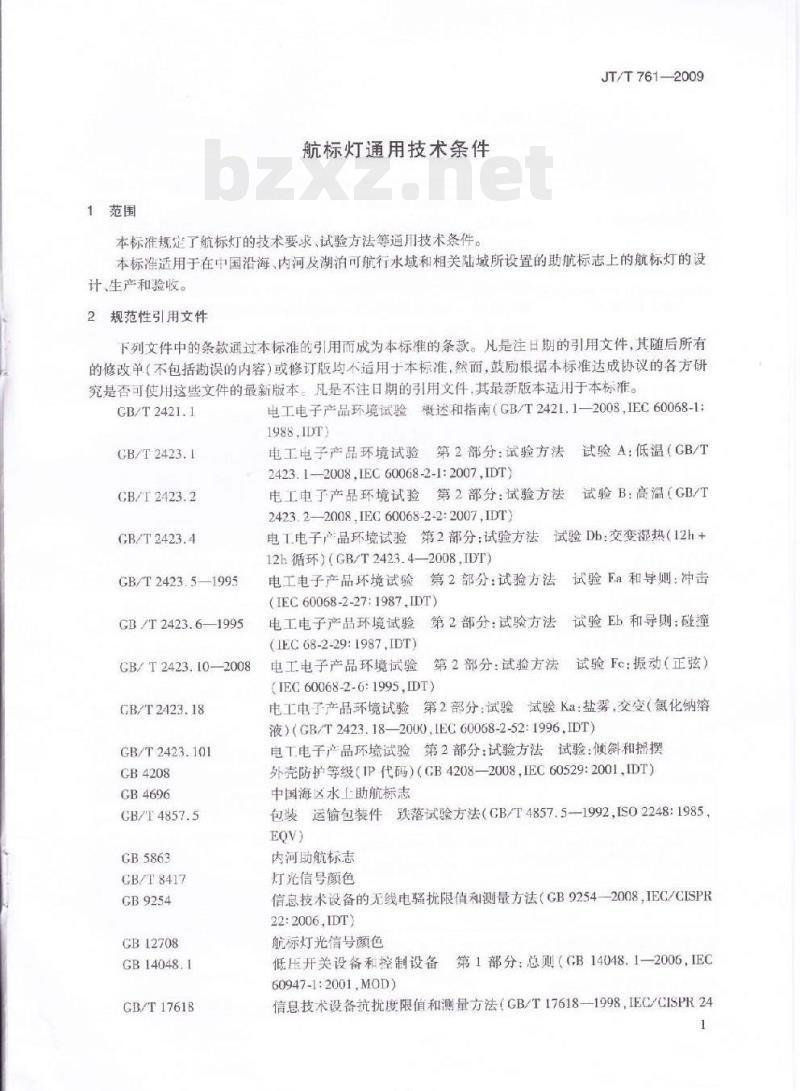

航标灯通用技术条件
本标准规定了航标灯的技术要求，试验方法等通用技术条件。JT/T761—2009
本标准适用于在中国沿海，内河及湖泊可航行水域和相关陆域所设置的助航标志上的航标灯的设计、生产和验收。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。电工电子产品环境试验概述和指南（GB/T2421.1-2008，IEC60068-1：GB/T 2421.1
1988IDT
GB/T2423.1
GB/T2423.2
GB/T2423.4
GB/T2423.5—1995
GB /T2423.61995
GB/T2423.10-2008
CB/T2423.18
GB/T2423.101
GB4208
GB4696
GB/T4857.5
GB5863
GB/T8417
GB9254
CB12708
GB14048.1
GB/T17618
电工电子产品环境试验第2部分：试验方法试验A：低温（GB/T2423.12008,IEC 60068-2-1:2007,IDT)试验B：高温（GB/T
电工电子产品环境试验第2部分：试验方法2423.22008IEC60068-2-2:2007IDT)电工电子产品环境试验第2部分：试验方法试验Db：交变湿热（12h+12h循环）（GB/T2423.4—2008，IDT）电工电子产品环境试验：第2部分：试验方法试验Ea和导则：冲击(IEC60068-2-27:1987,IDT)
电工电子产品环境试验第2部分：试验方法试验Eb和导则：碰撞(IEC68-2-29:1987,IDT)
第2部分：试验方法试验Fc：振动（正弦）电工电子产品环境试验
(IEC60068-2-6:1995,IDT)
电工电子产品环境试验第2部分：试验试验Ka：盐雾，交变（氯化钠溶液）（GB/T2423.18—2000,1EC60068-2-52:1996,IDT)电工电子产品环境试验第2部分：试验方法试验：倾斜和播摆外壳防护等级（IP代码）（CB4208—2008IEC60529:2001，IDT）中国海区水上助航标志
包装运输包装件跌落试验方法（CB/T4857.5—1992IS02248:1985EQV)
内河助航标志
灯光信号颜色
信息技术设备的无线电骚扰限值和测量方法（GB9254—2008，IEC/CISPR22:2006,IDT
航标灯光信号颜色
低压开关设备和控制设备第1部分：总则（GB14048.1-2006，IEC60947-1:2001,MOD)
信息技术设备抗扰度限值和测量方法（GB/T17618—1998IEC/CISPR24TIKAONT KACA-

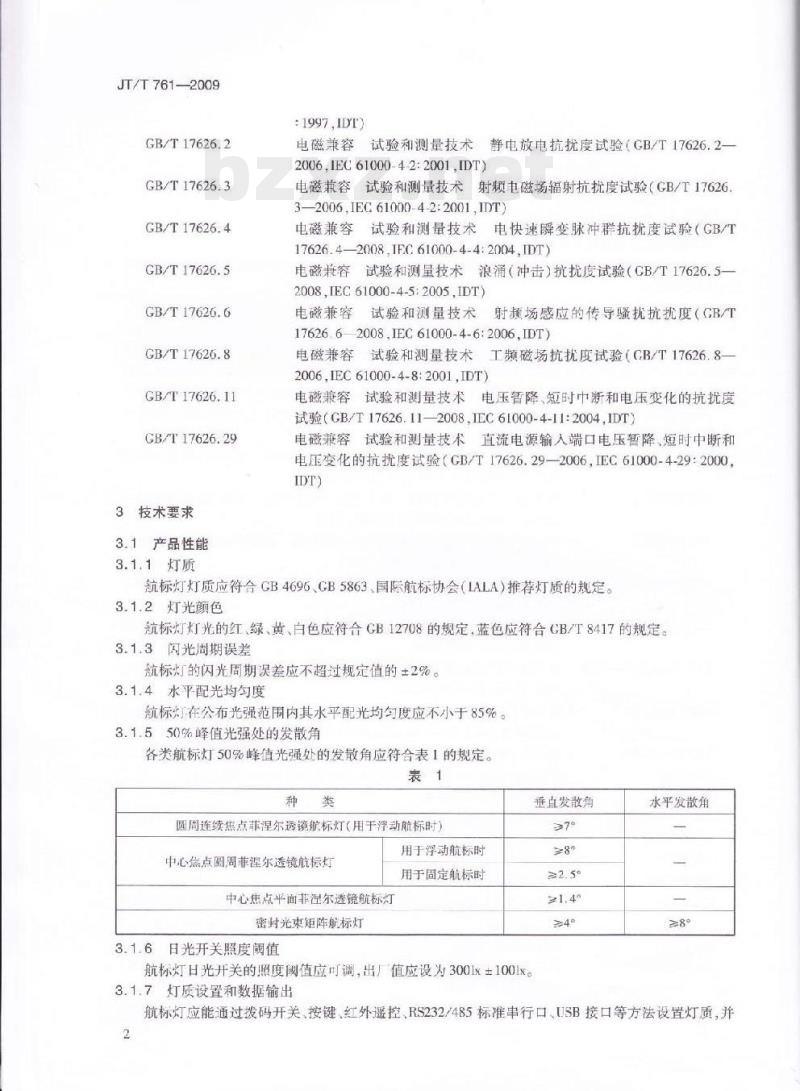

JT/T761-2009
GB/T 17626.2
GB/T17626.3
GB/T17626.4
GB/T17626.5
GB/T17626.6
GB/T17626.8
GB/T 17626.11
GB/T17626.29
3技术要求
3.1产品性能
3.1.1灯质
:1997,IDT)
电磁兼容试验和测量技术静电放电抗扰度试验（GB/T17626.2-2006.1EC61000-4-2:2001.IDT
电磁兼容试验和测量技术射频电磁场辐射抗扰度试验（CB/T176263—2006.IEC61000-4-2:2001.IDT)电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验（GB/T17626.4-—2008,IEC61000-4-4:2004,IDT)电磁来容试验和测量技术浪涌（冲击）抗扰度试验（CB/T17626.52008,IEC61000-4-5:2005,IDT)
电磁兼容试验和测量技术射颊场感应的传导骚扰抗扰度（CB/T17626.62008.IEC61000-4-6:2006.IDT)电磁兼容试验和测量技术工频磁场抗扰度试验（GB/T17626.8-2006IEC61000-4-8:2001,IDT)
电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验（GB/T17626.11—2008IEC61000-4-11:2004,IDT）电磁兼容试验和测量技术直流电源输入端口电压暂哲降，短时中断和电压变化的抗扰度试验（GB/T17626.29—2006，IEC61000-4-29:2000，IDT)
航标灯灯质应符合CB4696、CB5863国际航标协会（LALA）推荐灯质的规定。3.1.2灯光颜色
航标灯灯光的红、绿、黄、白色应符合GB12708的规定，蓝色应符合GB/T8417的规定。3.1.3闪光周期误差
航标灯的闪光周期误差应不超过规定值的±2%。3.1.4水平配光均匀度
航标灯在公布光强范用内其水平配光均度应不小于85%。3.1.550%峰值光强处的发散角
各类航标灯50%峰值光强处的发散角应符合表1的规定。表1
圆周连续焦点菲涅尔透镜航标灯（用于浮动航标时）中心焦点圆周菲涅尔透镜航标灯中心焦点平面菲涅尔透镜航标灯密封光束矩阵航标灯
3.1.6日光开关照度阔值
用于浮动航标时
用于固定航标时Www.bzxZ.net
航标灯日光开关的照度阅值应可调，出厂值应设为3001x±1001x。3.1.7灯质设置和数据输出
垂直发散角
水平发散角
航标灯应能通过拨码开关按键红外遥控RS232/485标准串行口、USB接口等方法设置灯质，并2
能输出航标遥测数据
3.1.8旋转转速和精度
JT/T761-—2009
中心焦点平面菲涅尔透镜航标灯的旋转转速应在0.5r/min-10r/min之间可调，转速精度不超过±2%：密封光束矩阵航标灯的旋转转速应在1r/min~6r/min之间可调，转速精度不超过±2%
3.2一般要求
3.2.1零部件通用，互换
航标灯零部件应尽量通用、互换，同一型号的产品零部件必须做到可互换。航标灯系列化产品，应遵循系列化，标准化、模块化和向上兼容的原则，并应符合有关国家标准。透镜直径小于300mm规格的航标灯，其安装尺寸应统为节径200×3一M16或Φ200×4M16。3.2.2防腐蚀涂镀
航标灯零部件除用耐腐蚀材料制造及按结构原理不需要涂镀层外，所有金属表面均应涂或镀有耐腐蚀保护层。
3.2.3材料
航标灯制造应优先选用下列材料：航标灯透镜材料应为抗紫外线的高透光率材料：a
航标灯底座材料应采用具有足够的耐候性能且满足结构强度要求的材料：h）
航标灯电路组件应采用工业级或更优的元器件，表面涂覆防潮、防盐雾、防霉菌的“三防”涂层；
用于航标灯的水密件、紧固件应选用耐腐蚀材料；d
用于航标灯的电缆应采用橡胶绝缘船用电缆，铜质导线；用于航标灯的日光开关感光罩应采用抗紫外线的高透光率材料。3.3外观
航标灯外观应符合下列要求：
a）构件及零件不应有明显的回痕、划伤、裂缝、变形和污染等，金属零、部件不应有锈蚀；b）表面涂镀层应均匀，不应起泡、龟裂、划伤、脱落和磨损；c）紧同件无松动；
d）透镜应清晰、透明，不应有杂质，划痕和污染3.4电源适应性
3.4.1交流电源供电
交流电源额定值为220V50Hz。当交流电压范围为额定值±10%，频率范围为额定值±5%时，航标灯应能正常工作，其灯光强度变化不超过±10%：当交流电压为额定值-15%、频率范用为额定值+5%时，航标灯应能正常工作。
3.4.2直流电源供电
直流中源工作范固一般为4V~30V。产品标准中应规定直流电源工作范用或额定值，推荐额定工作电压为6V，12V24V。当直流电压在工作范围或为额定值-10%+20%时，航标灯应能正常工作，其灯光强度变化不超过±10%。
3.5绝缘性
3.5.1绝缘电阻
航标灯的绝缘电阻，在CB/T2421.1规定的测量和试验用标准大气条件下，应符合表2的规定值。
3.5.2介电强度
航标灯应能承受表3规定的试验电压，历时1min而无击穿或闪络现象。3
TTYKAONIKACa-
JT/T761-2009
电源电压
≤60VDC
>60VDC/220VAC
电源电压
≤60VDC
疮欧表电压等级
560VDC/220VAC
3.6环境适应性
3.6.1高温
冷态绝缘电阻
试验电压
航标灯在最高环境温度为55℃时应能正常工作。3.6.2低温
航标灯在最低坏境温度为-35℃时应能正常工作。热态绝缘电阻
湿热态绝缘电阻
试验频率
3.6.3湿热
航标灯在55℃的湿热环境下应能正常工作，绝缘电阻应符合表2的规定，外观应符合3.3的要求。3.6.4播摆
用于浮动航标的航标灯按GB/T2423.101规定的最严酷等级进行首摇、纵摇和横摇以及纵荡、横荡和垂荡等摇摆试验，应能正常工作，无机械损伤接触不良和紧固件松动等现象。3.6.5振动
航标灯应能承受频率范围为10Hz~150Hz、最大加速度为20m/s的三个互相垂直方向的振动试验，试验后应能正常工作，无机械损伤、接触不良和紧固件松动等现象。3.6.6冲击
用于浮动航标的航标灯应能承受峰值加速度为500m/s的三个互相垂直方向的冲击试验，其他航标灯应能承受峰值加速度为300m/的三个互相垂直方向的冲击试验，试验后应能正常工作，无机械损伤、接触不良和紧固件松动等现象。3.6.7碰撞
航标灯应能承受峰值加速度为250m/s的三个互相垂直方向的碰撞试验，试验后应能正常工作，无机械损伤、接触不良和紧固件松动等现象。3.6.8盐雾
航标灯按GB/T2423.18规定的严酷等级（1）进行耐盐雾试验，试验后应能正常工作，外观变化应无过分的腐蚀、质变现象。
3.6.9外壳防护
室外工作的航标灯的外壳防护形式，应按CB4208规定，第一位、第二位特征数字选用均不低于5级。
室内工作的航标灯的外壳防护形式，由产品标准按工作条件确定。3.7电磁兼容性
3.7.1无线电骚扰
3.7.1.1电源端子传导骚扰
航标灯的电源端子传导骚扰限值应符合GB9254对A级信息技术设备的要求，4
3.7.1.2辐射骚扰
航标灯的辐射骚扰限值应符合GB9254对A级信息技术设备的要求。3.7.2抗扰度
3.7.2.1静电放电
航标灯的静电放电抗扰度应符合GB/T17626.2中试验等级1的要求。3.7.2.2射频电磁场辐射
航标灯的射频电磁场辐射抗扰度应符合CB/T17626.3中试验等级2的要求。3.7.2.3电快速瞬变脉冲群
航标灯的电快速瞬变脉冲群抗扰度应符合GB/T17626.4中试验等级3的要求。3.7.2.4浪涌
航标灯的浪涌抗扰度应符合GB/T17626.5中试验等级2的要求。3.7.2.5射频场感应的传导骚扰
JT/T761—2009
航标灯的射频场感应的传导骚扰抗扰度应符合GB/T17626.6中试验等级2的要求。3.7.2.6工频磁场
航标灯的工频磁场抗扰度应符合GB/T17626.8中试验等级3的要求。3.7.2.7电压暂降、短时中断和电压变化交流电源供电的航标灯的电压暂降和短时中断的抗扰度应符合GB/T17626.11中2类的要求，电压变化试验等级采用70%。
直流电源供电的航标灯的电压暂降、短时中断和电压变化的抗扰度应符合GB/T17626.29首选的试验等级要求，真中中暂降采用试验等级“40和70及持续时问0.3s，短时中断采用持续时间1s，电压变化采用试验等级“80和120”及持续时间1s。3.8运输跌落
航标灯的运输包装件按GB/T4857.5进行跌落试验，试验后应能正常工作，无机械损伤、接触不良和紧固件松动等现象。
4试验方法
4.1产品性能
4.1.1灯质
根据GB4696、GB5863、LALA推荐灯质，任意指定五种灯质使航标灯工作。4.1.2灯光颜色
采用分度精度为1°的三维卧式分布光度计测量，并计算被测航标灯的颜色坐标。4.1.3闪光周期误差
使用精度为0.01s的秒表测量航标灯闪光周期。任意指定五种灯质使航标灯工作，其中小于10的闪光周期为三种。测量小于10s的闪光周期，采用连续测量20个闪光周期的方法。测量大于或等于10s的闪光周期，采用测量十个闪光周期的方法。测量三次取其算术平均值，与标定闪光周期比对。4.1.4水平配光均勾度
采用分度精度为1°的三维卧式分布光度计，连续检测航标灯水平360°方向上的各点光强值，并在坐标纸上打印出连续的水平配光曲线。试验时，转动步进角度不大于1，且勾速转动，4.1.5灯光发散角
采用三维卧式分布光度计先测量出航标灯的峰值光强，然后在50%峰值光强处观察具垂直发散角或水平发散角。
4.1.6日光开关照度阅值试验
采用色温为4300K的标准光源测试日光开关的照度阅值。航标灯通电工作，调节标准光源的照度5
TTIKAONTKACA-
JT/T761-2009
使其大于出厂规定的照度国值上限值，日光开关应控制航标灯关闭：调节标准光源的照度使其小于出厂规定的照度國值下限值，日光开关应控制航标灯发光工作。用同样的方法测试航标灯日光开关的照度阅值是否可调。
4.1.7灯质设置和数据输出
试验按具体产品规定的方法进行。4.1.8旋转转速和精度
使用精度为0.01s的秒表测量航标灯的转速。给航标灯做上辨认旋转的标记，任意指定五种转速使其工作，其中包含最小转速和最大转速。测量小于或等于4z/min的转速，采用测量旋转五周时间的方法：测量大于4r/min的转速，采用测量旋转十周时间的方法。测量一次取其算术平均值，并计算出转速与额定转速的误差。
4.2一般要求
检查质量管理体系运行文件和记录产品设计文件、外购件采购凭证和质量合格证，并采用手感、目测等方法对3.2所列内容逐项检查，4.3外观检查
用手感、目测方法进行外观检查。4.4电源适应性
4.4.1交流电源供电
交流电源供电的航标灯，电源额定值为220V，50Hz。在表4规定的电压和频率波动情况下，各运行10mim。
电压波动（%）
频率波动（%）
检查项目
正常工作、灯光强度
正常工作、灯光强度
正常工作、灯光强度
正常工作
正常工作
4.4.2直流电源供电
直流电源供电的航标灯，在电源电压为工作范围的上，下限或为额定电压-10%及+20%的状态下各运行10min。
4.5绝缘性
4.5.1绝缘电阻
在GB/T2421.1规定的测量和试验用标准人气条件下，按表2的要求使用兆欧表，测量航标灯不同电源间的带电零部件之间、带电零部件与接地金属件（或外壳）之间的绝缘电阻。测量热态绝缘电阻时，航标灯通电运行2h，然后断电，在5min内完成测量。湿热态绝缘电阻在湿热试验后测量。4.5.2介电强度
试验按GB14048.1规定的介电性能的验证方法进行。4.6环境适应性
4.6.1高温试验
试验按CB/T2423.2中“试验Bd\规定的方法进行。试验期间，对采用直流电源的航标灯以电压额定值的上限供电。航标灯初始检测应工作正常。试验严酷等级55℃+2℃，持续时间2h，恢复时间2h。试验期间，航标灯通电工作。6
4.6.2低温试验
JT/T761-2009
试验按GB/T2423.1中“试验Ad”规定的方法进行。试验期间，对采用直流电源的航标灯以电压额定值的下限供电。航标灯初始检测应工作正常。试验严酷等级-35℃±3℃，持续时间2h，恢复时间2h。试验期问，航标灯通电工作，或者达到低温持续时间后保持低温状态通电工作1h。4.6.3湿热试验
试验按CB/T2423.4规定的方法进行。试验严酷程度：55℃；循环次数：1。初始检测外观和冷态绝缘电阻，结果应符合本标准3.3和3.5.1的要求，航标灯应能正常工作。在高温高湿阶段的前2h和低温高湿阶段最后2h，航标灯通电应能正常工作1h。恢复在CB/T2421.1规定的测量和试验用标准大气条件下进行，在恢复的第二个小时进行最后检查，检测外观、湿热态绝缘电阻，并能通电正常工作1h。4.6.4摇摆试验
试验按GB/T2423.101规定的方法，使用最严酷等级，参照实际安装方式进行。试验期间航标灯通电工作。
4.6.5振动试验
试验按GB/T2423.10规定的方法进行。试验严酷等级按GB/T2423.102008表C.1的规定，频率范围10Hz~150Hz、10m/s扫频循环20次，20m/s扫频循环20次，耐久试验为10min。4.6.6冲击试验
试验按CB/T2423.5规定的方法进行。用于浮动航标的航标灯和其他航标灯的试验严酷等级分别按CB/T2423.5—1995表1中A=500m/s、D=11ms\和A=300m/sD=18ms”之规定，波形为半正弦。
4.6.7碰撞试验
试验按CB/T2423.6规定的方法进行。试验严酷等级按GB/T2423.6-1995表1中“A=250（25）\的规定，二个互相垂直方向各进行1000次±10次碰撞试验。4.6.8盐雾试验
试验按CB/T2423.18规定的方法进行。试验使用严酷等级（1)。试验时，应除去临时表面保扩层。
4.6.9外壳防护试验
试验根据具体产品规定的防护等级，按CB4208的方法进行。4.7电磁兼容性
4.7.1无线电骚扰限值
4.7.1.1电源端子传导骚扰限值
测量按GB9254规定的方法进行。4.7.1.2辐射骚扰限值
测量按GB9254规定的方法进行。4.7.2抗扰度
4.7.2.1静电放电抗扰度试验
试验按CB/T17618和GB/T17626.2规定的方法进行。4.7.2.2射频电磁场辐射抗扰度试验试验按GB/T17618有关“连续波辐射骚扰\部分和GB/T17626.3规定的方法进行。4.7.2.3电快速瞬变脉冲群抗抗度试验试验按GB/T17618和GB/T17626.4规定的方法进行。4.7.2.4浪涌抗扰度试验
试验按GB/T17618和GB/T17626.5规定的方法进行。TIKAONTKAC-
JT/T761-2009
4.7.2.5射频场感应的传导骚扰抗扰度试验试验按GB/T17618有关\连续波传导骚扰\部分和CGB/T17626.6规定的方法进行。4.7.2.6工频磁场抗扰度试验
试验按GB/T17618和GB/T17626.8规定的方法进行。4.7.2.7电压暂降、短时中断和电压变化抗扰度试验交流电源供电的航标灯，试验按GB/T17618和GB/T17626.11规定的方法进行：直流电源供电的航标灯试验按CB/T17618和CB/T17626.29规定的方法进行，4.8运输跌落试验
试验按GB/T4857.5规定的方法进行，跌落高度按包装质量和较差的运输方式选取，任选四面，每面跌落一次。
中华人民共和国
交通行业标准
航标灯通用技术条件
JT/T761—2009
人民交道出版社出版发行
（100011北京市朝阳区安定门外外馆斜街3号）各地新华书店经销
北京交通印务实业公司印刷
版权专有不得翻印
开本：880×12301/16印张：0.755宇数：15千
2009年11月第1版
2009年11月第1次印刷
印数：001~500册定价：10.00元统书号：15114·1434
