【JT交通运输标准】 智能运输系统长距离单相供配电系统技术要求

ICS03.220.20
备案号：

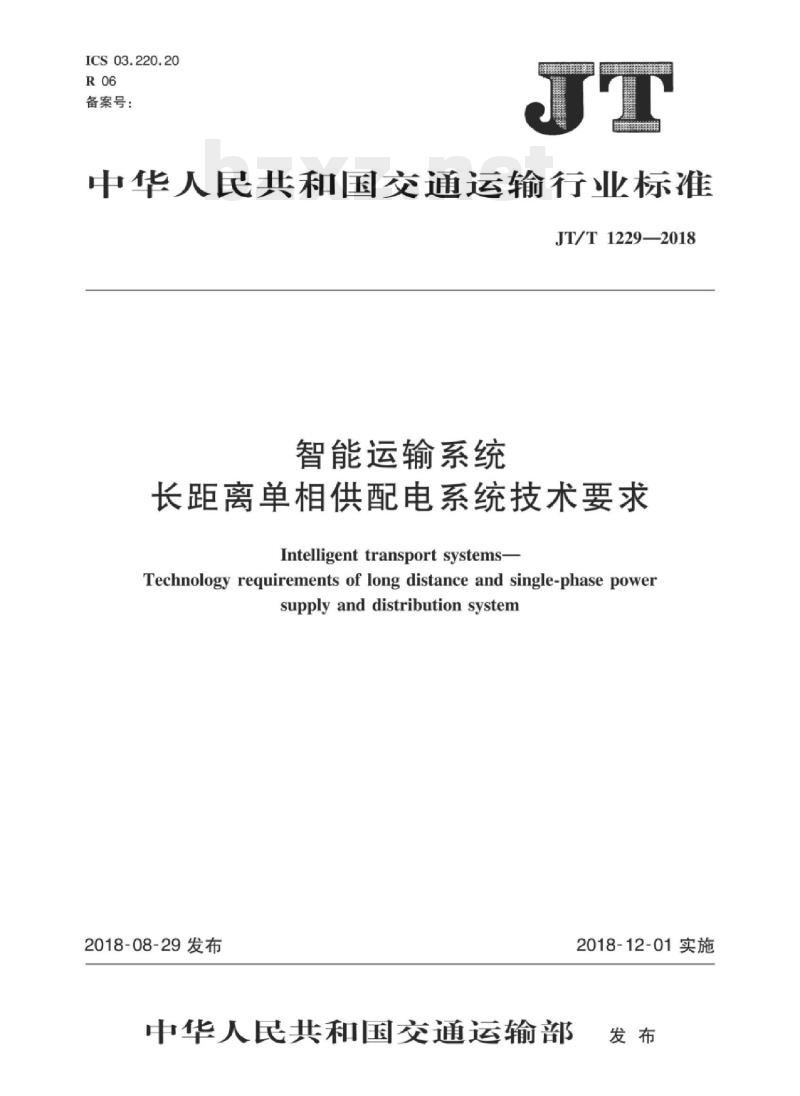

中华人民共和国交通运输行业标准JT/T1229—2018
智能运输系统
长距离单相供配电系统技术要求Intelligent transport systems-Technology requirements of long distance and single-phase powernsupply and distribution system2018-08-29发布
中华人民共和国交通运输部
2018-12-01实施
规范性引用文件
术语和定义
系统构成
系统功能要求
技术要求
JT/T 1229—2018
JT/T1229—2018

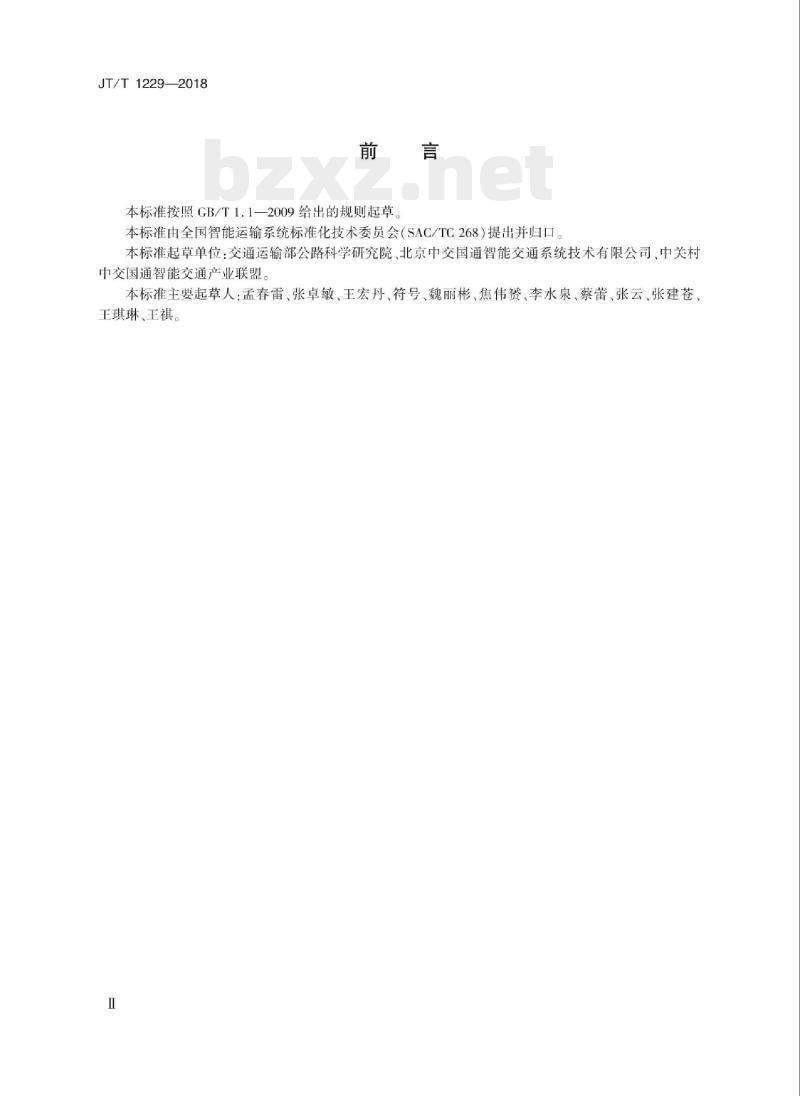

本标准按照GB/T1.1—2009给出的规则起草。本标准由全国智能运输系统标准化技术委员会（SAC/TC268）提出并归口。本标准起草单位：交通运输部公路科学研究院、北京中交国通智能交通系统技术有限公司、中关村中交国通智能交通产业联盟
本标准主要起草人：孟春雷、张卓敏、王宏丹、符号、魏丽彬、焦伟赞、李水泉、蔡蕾、张云、张建苍王琪琳、王祺。

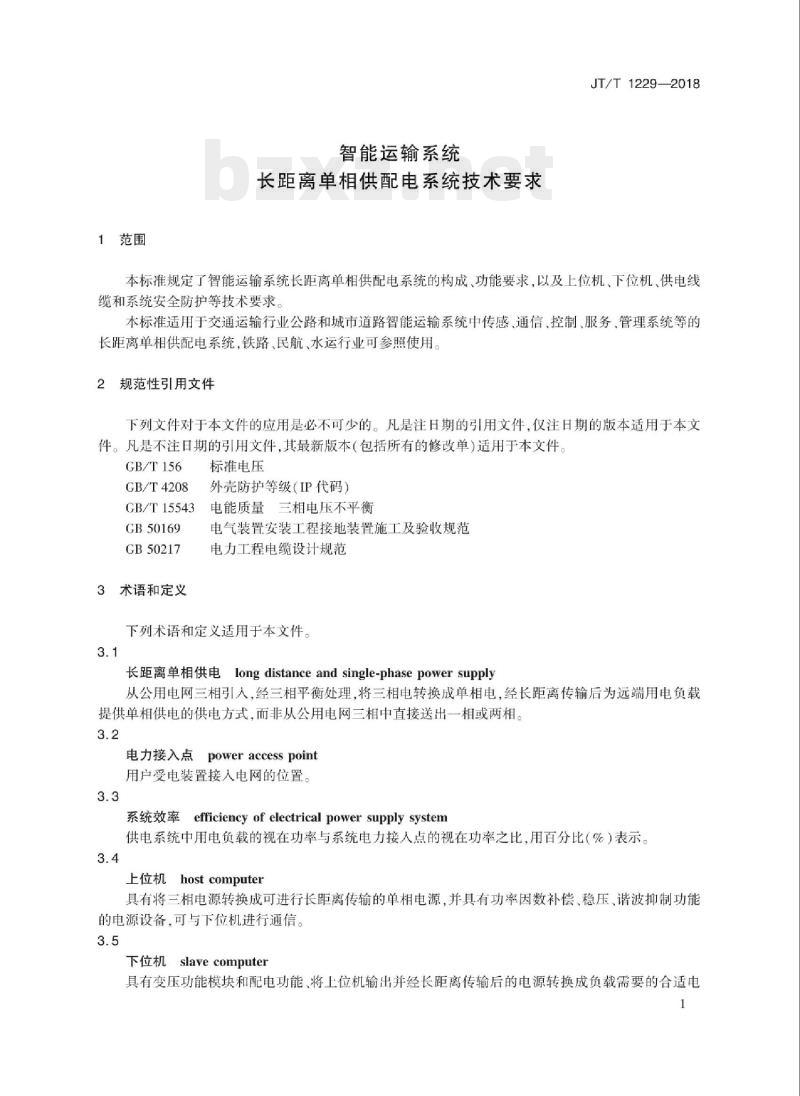

1范围
智能运输系统
长距离单相供配电系统技术要求JT/T1229—2018
本标准规定了智能运输系统长距离单相供配电系统的构成功能要求.以及上位机、下位机、供电线缆和系统安全防护等技术要求。本标准适用于交通运输行业公路和城市道路智能运输系统中传感、通信、控制、服务、管理系统等的长距离单相供配电系统，铁路、民航、水运行业可参照使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T156
GB/T4208
GB/T15543
GB50169
GB50217
3术语和定义
标准电压
外壳防护等级（IP代码）
电能质量三相电压不平衡
电气装置安装工程接地装置施工及验收规范电力工程电缆设计规范
下列术语和定义适用于本文件。3.1
长距离单相供电longdistanceandsingle-phasepowersupply从公用电网三相引人，经三相平衡处理，将三相电转换成单相电，经长距离传输后为远端用电负载提供单相供电的供电方式，而非从公用电网三相中直接送出一相或两相。3.2
poweraccesspoint
电力接入点
用户受电装置接人电网的位置。3.3
系统效率efficiencyofelectrical powersupplysystem供电系统中用电负载的视在功率与系统电力接人点的视在功率之比，用百分比（%）表示3.4
上位机hostcomputer
具有将三相电源转换成可进行长距离传输的单相电源，并具有功率因数补偿、稳压、谐波抑制功能的电源设备，可与下位机进行通信。3.5
下位机slavecomputer
具有变压功能模块和配电功能、将上位机输出并经长距离传输后的电源转换成负载需要的合适电I
JT/T1229—2018
压的电源设备，可与上位机进行通信3.6
系统负载率loadrate
长距离单相供电系统在正常工作状态下，系统供电回路用电负载功率总和与系统额定功率之比。3.7
power supplydistance
供电距离
供电站点到其供电的最远负荷点之间供电线路的距离4系统构成

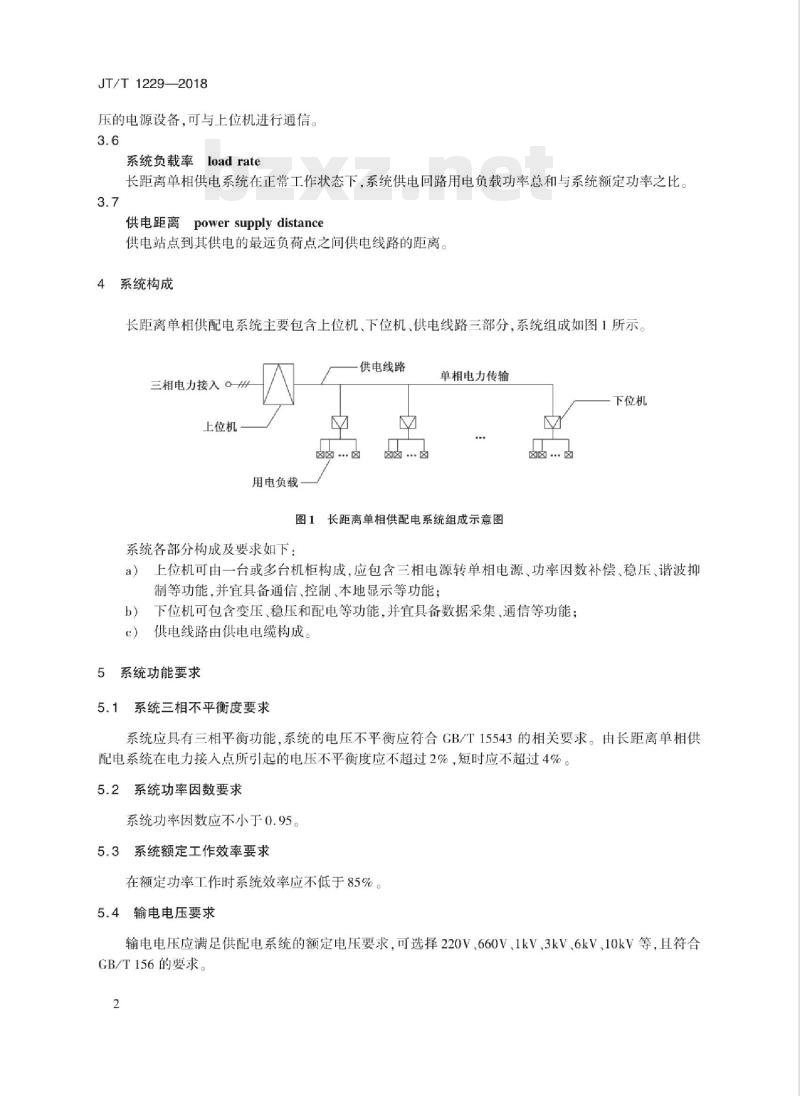

长距离单相供配电系统主要包含上位机、下位机、供电线路三部分，系统组成如图1所示。供电线路
三相电力接入0
上位机
卤区·区
用电负载
单相电力传输
下位机
图1长距离单相供配电系统组成示意图系统各部分构成及要求如下：
上位机可由一台或多台机柜构成，应包含三相电源转单相电源、功率因数补偿、稳压、谐波抑a）
制等功能，并宜具备通信、控制、本地显示等功能；b）下位机可包含变压、稳压和配电等功能，并宜具备数据采集、通信等功能；供电线路由供电电缆构成。
5系统功能要求
5.1系统三相不平衡度要求
系统应具有三相平衡功能，系统的电压不平衡应符合GB/T15543的相关要求。由长距离单相供配电系统在电力接入点所引起的电压不平衡度应不超过2%，短时应不超过4%，5.2系统功率因数要求
系统功率因数应不小于0.95，
5.3系统额定工作效率要求
在额定功率工作时系统效率应不低于85%。5.4输电电压要求
输电电压应满足供配电系统的额定电压要求，可选择220V、660V、1kV、3kV、6kV、10kV等，且符合GB/T156的要求。
5.5稳压要求
系统应具有稳压功能，用电负载端的输人电压正负充许偏差为标称电压的5%。5.6智能化要求
JT/T1229—2018
上位机与下位机之间宜具有智能通信功能，可对电压，电流、有功功率、无功功率、功率因数、谐波含量，频率等电力参数进行监测，采集监测误差应不大于1%。5.7防护等级要求
长距离单相供配电系统中室外设备的防护等级应不低于GB/T4208中规定的IP55。6技术要求
6.1上位机
6.1.1输入标称电压
上位机输入标称电压等级可为380V、10kV。6.1.2输出标称电压
上位机输出标称电压等级可为660V、1kV、3kV、6kV、10kV。6.1.3通信控制
上位机宜具备与下位机通信控制等智能化功能，可对电压，电流，有功功率，无功功率，功率因数谐波含量频率等电力参数进行监测，采集监测相对误差应不大于1%上位机通信接口宜采用485总线（RS485）、标准8位模块化接口（RJ45）或光口等。上位机宜具备与监控中心通信功能，并可监测和控制上、下位机的工作状态
6.1.4谐波含量
上位机进线侧电压总谐波畸变率不应超过4%。6.1.5工作效率
上位机在按照设计负荷满载工作时，总效率应不低于92%。6.1.6工作温度
上位机规定工作温度范围宜为-25℃～+55℃。6.1.7相对湿度
上位机规定工作相对湿度宜不大于70%。6.1.8大气压强
上位机规定大气压强宜为72.0kPa~102.0kPa（海拔3000m及以下），特殊定制除外。6.1.9安装要求
上位机安装在配电房或箱式变电站等室内环境中时，其前后与其他设备应有方便维护与检修的3
JT/T1229—2018
间距。
6.2下位机
输入标称电压
下位机输入标称电压可为660V、1kV.3kV、6kV、10kV，输人电压正允许偏差为10%，负允许偏差为20%。
6.2.2输出标称电压
下位机可根据用电负载实际需要输出合适的电压，无特殊情况时，输出电压应为220×（1土5%V。
6.2.3通信控制
下位机宜具备与上位机通信、控制等智能化功能，可对电压、电流、有功功率、无功功率、功率因数谐波含量、频率等电力参数进行监测，采集监测误差应不大于1%。下位机通信接口宜采用RS485RJ45或光口等。
6.2.4谐波含量bZxz.net
下位机出线侧电压总谐波畸变率不应超过5%。6.2.5工作温度
下位机适合使用的环境温度条件，分为S1级、A级、B级和C级四种：-S1级：-5℃~+70℃；
—A级：-20℃～+55℃；
-B级：-40℃~+50℃；
C级：-55℃~+45℃。
6.2.6相对湿度
下位机规定工作相对湿度应小于100%，无凝露。6.2.7大气压强
下位机规定大气压强宜为72.0kPa~102.0kPa（海拔3000m及以下），特殊定制除外。6.2.8效率要求
下位机效率应不低于95%。
6.3供电线缆
6.3.1总体要求
长距离单相供配电系统的电力电缆应符合GB50217的技术要求。6.3.2电缆芯数
用作传输长距离单相电的电力电缆宜采用两芯电缆。4
6.3.3电缆截面积
JT/T1229—2018
长距离单相供配电系统的电力电缆截面积应根据供配电系统的输电电压、供电距离、芯线材料以及用电负载的容量与分布计算而得。6.3.4电缆选型
电力电缆应严格根据长距离单相供配电系统的工作电压而选取电缆电压等级。当长距离单相供配电系统的工作电压为特殊电压时，输电电缆应选用不低于该特殊电压的电压等级。电力电缆电压等级的选择应符合CB50217的技术要求。6.3.5电缆敷设
长距离单相供配电系统输电电缆的敷设应符合GB50217的相关技术要求，并同时满足下列要求：a）根据工程实际需求可采用管道、直埋、电缆沟与支架等敷设方式；b）可在中央分隔带、路肩或边坡坡脚采用管道或直埋敷设；c）采用直埋敷设时，10kV及以下的电力电缆之间或与信号光电缆之间的平行容许最小距离为0.1m;
d）采用管道敷设时，电力电缆之间或与信号光电缆管道相互间宜留有不小于20mm的空隙；采用排管或多管道敷设时，电力电缆与信号光电缆宜采用非相邻的管道进行敷设。6.3.6电缆附件
长距离单相供配电系统的电缆附件选择与配置应符合GB50217的相关要求。6.4系统安全防护
长距离单相供配电系统的安全防护要求如下：a）上、下位机的外壳均应接地，其接地方式应满足GB50169的相关要求；b）长距离单相供配电系统中的带电设备应对地保持良好的绝缘状态，宜对其绝缘状态进行监测；
c）上位机进线侧与下位机出线侧应安装浪涌保护器（SPD)作为系统的防雷保护。5
