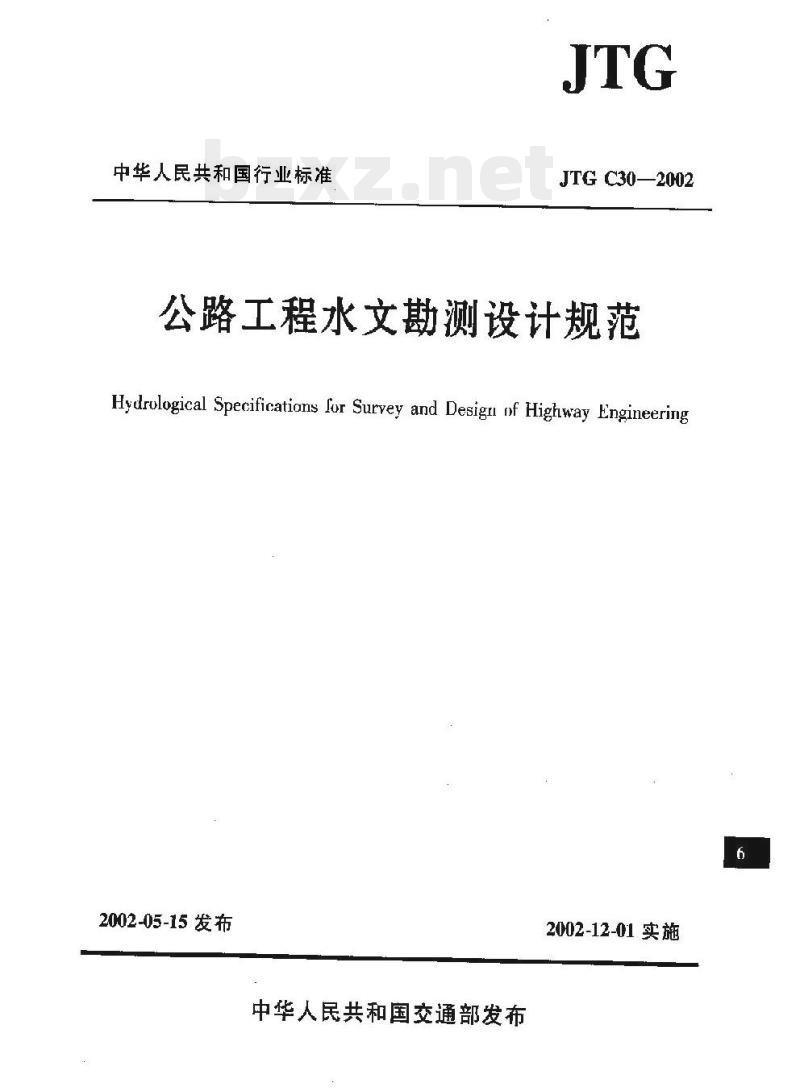

【JT交通运输标准】 公路工程水文勘测设计规范

中华人民共和国行业标准
JTGC30—2002
公路工程水文勘测设计规范
Hydrological Specificatians lor Survey and Design nf Highway Engineering2002-05-15发布
中华人民共和国交通部发布
2002-12-01实施
中华人民共和国交通部文

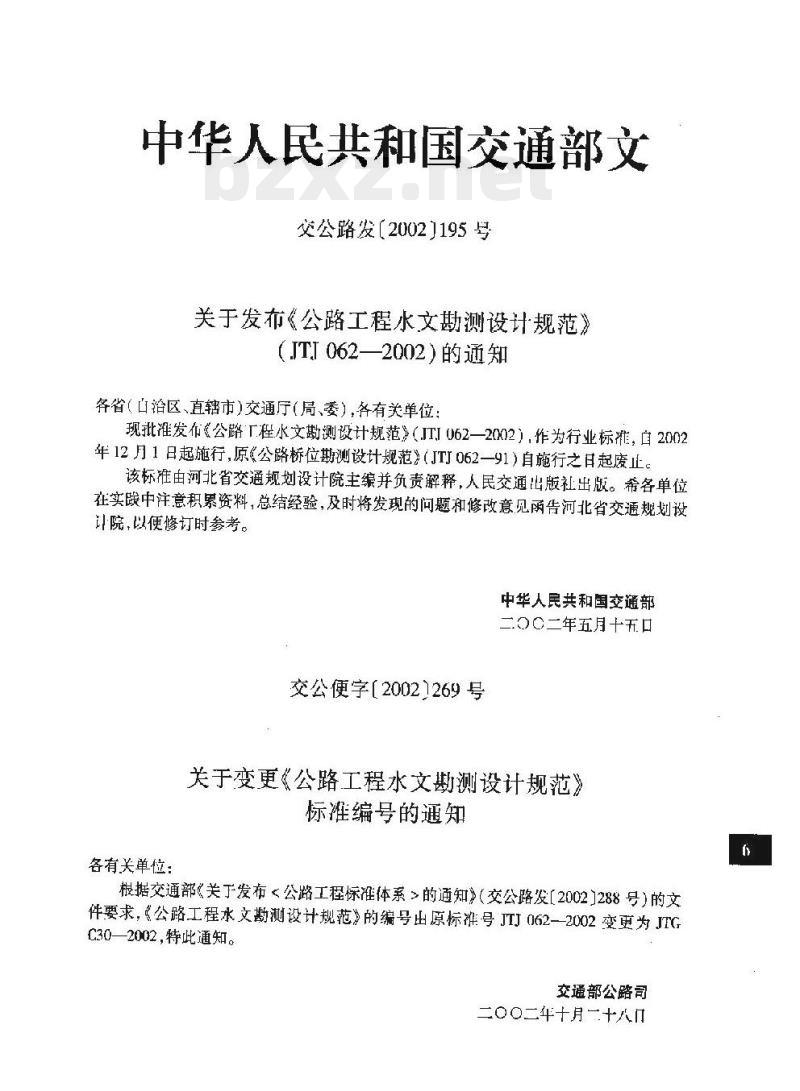

交公路发【2002】195号
关于发布《公路工程水文勘测设计规范》（.ITI062—2002）的通知
各省（白治区、直辖市)交通厅（局、委），各有关单位：现批准发布《公路T程水文勘测设计规范》（JTI062—2002），作为行业标准，自2002年12月1日起施行，原《公路桥位勘测设计规范》（JTI062—91）自施行之日起废止。该标准由河北省交通规划设计院主综并负责解释，人民交通出版社出版。希各单位在实践中注意积累资料，总结经验，及时将发现的问题和修改意见函告河北省交通规划设计院，以便修订时参考。
中华人民共和国交通部
二〇〇二年五月十五口
交公便字【2002】269号
关于变更《公路工程水文勘测设计规范》标准编号的通知
各有关单位：
根据交通部《关于发布<公路工程标准体系>的通知》（交公路发【2002]288号）的文件要求，“公路工程水文勘测设计规范》的编号出原标准号JTJ062——2002变更为JTGC30—2002,特此通知。
交通部公路司
二〇〇二年十月二十八门

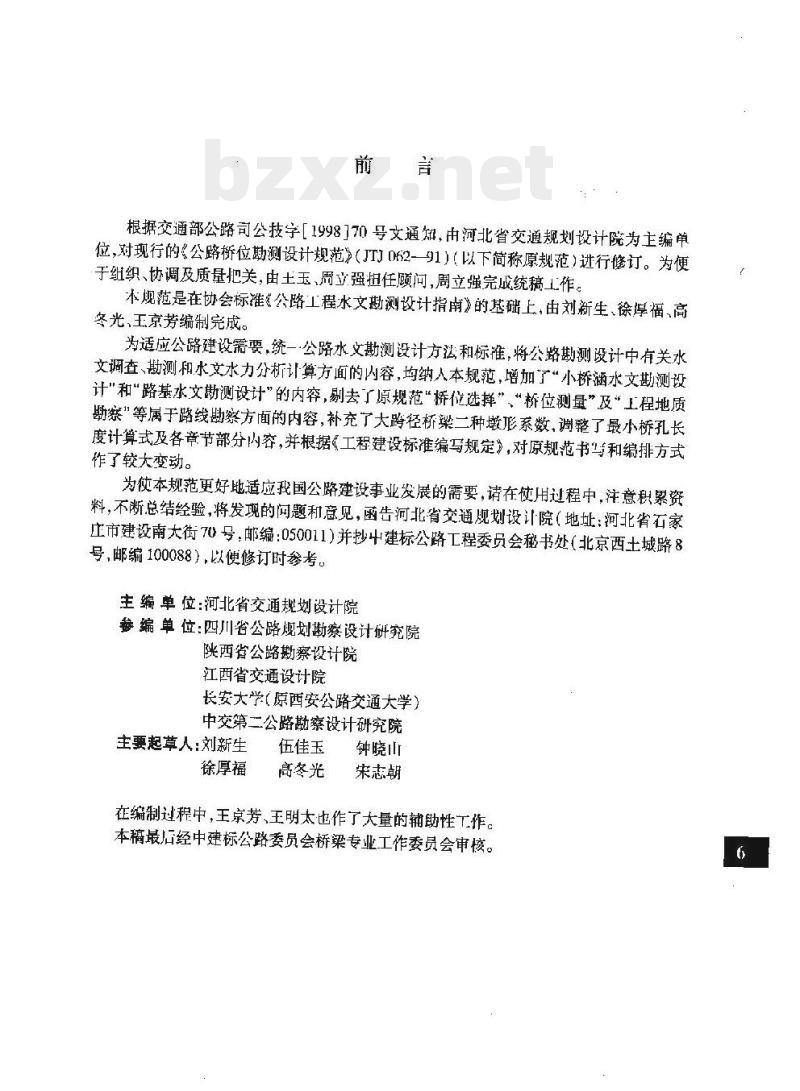

根据交通部公路司公技字[1998]70号文通知，由河北省交通规划设计院为主编单位，对现行的《公路桥位勘测设计规范》（JTJ062-—91）（以下简称原规范）进行修订。为便于组织、协调及质量把关，由土玉、周立强担任顾问，周立强完成统稿工作。木规范是在协会标准公路工程水文勘测设计指南》的基础上，由刘新生、徐埠福、高冬光，王京芳编制完成。
为适应公路建设需要，统一公路水文勘测设计方法和标准，将公路勘测设计中有关水文调查、勘测和水文水力分析计算方面的内容，均纳人本规范，增加了“小桥涵水文勘测设计\和\路基水文勘测设计”的内容，剔去了原规范“桥佗选择”、“桥位测量”及上程地质勘案\等属于路线勘察方面的内容，补充了大跨径桥梁二种墩形系数，调整了最小桥孔长度计算式及各章节部分内容，并根据《工程建设标准编写规定》，对原规范书写和编排方式作了较大变动。
为使本规范更好地适应我国公路建设事业发展的需要，请在使用过程中，注意积累资料，不断总结经验，将发现的问题和意见，函告河北省交通现划设计院（地址：河北省石家市建设南大街70号：邮编：050011）并抄中建标公路工程委员会秘书处（北京西土城路8号，邮编100088），以便修订时参考。主编单位：河北省交通越划设计院参编单位：四川省公路规划勘察设计研究院陕西省公路勘察设计院
江西省交通设计院
长安大学（原西安公路交通大学）中交第二公路勘察设计研究院
主要起草人：刘新生
徐厚福
伍佳玉
高冬光
钟晓山
荣志朝
在编制过程中，王京芳、王明太也作了大量的辅助性工作。本稿最后经中建标公路委员会桥梁专业工作委员会审核。1
3各勘测设计阶段的工作内容和要求3.1可行性研究阶段
初步设计阶段
3.3施工图设计阶段
4水文调查与勘测
—-般规定
4.2水文调变
4.3水文勘没
4.4洪水观测
5设计洪水分析与计算
5.1一般规定
5.2利用实测流量系列推算设计流量5.3利用历史洪水位推算设计流量5.4设计流量计算的其他方法.
设读水莅
5.6设计洪水过程线
6桥孔设计
6.1—般规定·
6.2桥孔长度
6.3桥孔布设
6.4·桥面设计高程·
7墩台冲刷计算及基础埋深
一般规定·
7.2河床自然演变冲刷…
7.3矫下一般冲刷计算.
7.4墩台局部冲刷计算.
7.5特跌情说的冲别计算
7.6墩台基底最小埋置深度·
8小桥涵水文勘测设计…
8.1有设原则·
8.2水文调查与勘测
8.3水文计算．
8.4孔径设计.
8.5许刷防扩
9路基水文勘测设计
般规定
公路工程水文勘测设计规范
公路工程标准规范汇编全书。
·勘测羞
水文调查马勘测·
水文分析与计算·
浸水路基高度·
冲刷防护
特殊地区桥梁水文勘测设计
水库地区
泥石流地区
平原低洼(河网)地区
岩溶地区
倒灌河段
潮汐河段
调治工程
附录 A
一般规定
导流堤布设及冲刷计算
」坝布改及冲刷计算
河段分类表
附录B
墩形系数及墩宽训算
附录C
岩石地基桥墩冲刷及基底理深
附录 D
本规范川词说明
《公路工程水文勘测设计规范》（JTGC30—2002)条文说明总则
各勘测设计阶段的工作内容和要求水文调查与断测·
设计洪水分析与计算·，
桥孔设计
墩台冲刷计算及基础理深·
小桥涵水文盐测设计
路基水文勘测设计：
10特殊地区桥梁水文勘测设计
调治工程
1.0.1为适应公路建设需要，统一公路工程水文勘测设计工作内容、方法和标准，特制定本规范1.0.2本规范适用于新建和改建公路的水文勘测设计，1.0.3公路工程水文勘测设计包括路基和桥涵的水文调查和勘视，水文、水力分析和计算，以及桥涩布设、调洽T程设置等。
1.0.4水文调查和勘测应根据工程设计要求和所在区域条件，采用相应的方法，收集和调查的资料应作可靠性评价,勘测精度应符合现定，1.0.5水文、水力分析和计算成果，应作合理性论证。对水文条件复杂或通航等级较高的特殊大桥，应逆行水文测验及水力模型试验。1.0.6桥涵布设除必须满足排水、输及通航要求外，应与骼线排水系统、水利规划相配合，并适应农田排灌。
1.0.7调治工程的设置，应不影响河道的原有功能及两岸河堤（岸），村镇和农山的安全。1.0.B公路工程水文勘测设计除应符合本规范外，尚应符合晚行国家颁发的有关标推、规范的规定，公路工程水文勘测设计规范
乍规范汇编全书
/激激于素胰血糖糖性的
2.0.1桥下净空安全值Bafety valuc of headroomunderilebridge superstructure设计水位加各种可能发土的水位增高值后，或最高流冰水位以上预留的安全值。2.0.2水文面uorputing gcction forhydrolngy为逊行水文观测和水文分析计算而选定的河流横断面。2.0.3基木河槽宽度basic width of river chamnel密年洪水过程作用下彩成的河槽平均宽虞，由河相关系群延。2.n.4允许（不冲）流速thepermitveluuitylorno scuur桥涵和排水计算时，保证不出现冲刷所来用的允许流速。2.0.5起动流速threshold vcloeily河床床面泥沙随流速和床面划应力增人，以静止开始运动的临界流速，2.0.6起冲流速thc approach velocityduring initial scour of pier桥墩迎水面两侧的泥沙，在绕流切应力作用下开始移动时，所对应的墩前近流速。2.0.7泓线midstreamof chanrel河流各横断面表面最大疏遵点的连线。2.0.8深泓线thalweg
河流各横断面最大水深点的连线。2,0.9波浪高度waveheight
水面风浪的波谷致波蜂的高度。2.0.10波浪高wavrnun-upwww.bzxz.net
波浪沿坡面向上的爬高，以静水面算起的竖直高度。2.0.11波浪高wave set-up
波浪遇桥墩后发生变形，在墩柱迎水面产当的水面塑高。2.0.12 水拱the rising ol luual water surfacc in spate洪水涨水对，横断面上主流水前的局部塑高。2.0.13涉河工程Buructures in rivcr affecting the hnidge ernigineering河流上对工程有影响的所有构造物。各勘测设计阶段的工作内容和要求3
3.1可行性研究阶段
3.1.1、可行性研究阶段的水文勘测设计，丰要为选择路线方案提供水文依据.初拟人、中桥矫染长度，作算小桥及浸水路基防护下程数量。3.1.2水文剪测设计的资料整编可按以下要求逆行：1说明
1)调查和动测口期;
2)沿线地形类别；
3)多年子均年降雨量及气象情况、洪水期：4)沾线主要大，中河流，低洼内涝区，分洪，滞洪区的分布；5)历年地区洪涝火害（淹没水位和时问）：6)水利规划、河道整治规划以及对路线布设的建议等2水系图
1)示山主要河流位管；
2)低法内涝区、分洪，游洪区分布、范围：3)主要水利工程位置、形式：
4)主要地名、路线位置等。
3现有大、中桥调查表
4人、中桥梁设置一览表
5小桥涵设置·览表
6浸水路基防护工程览表
3.2初步设计阶段
3.2.1初步设计阶段的水文勘测设计，主要为路线布设及路基、桥涵等工程设计提供水文液据，确定桥涵、浸水基防护工程总体布设方案。3.2.2水文勘测和分析计算成果整编可按以下要求进行：1说明
1)调查和勘测日期、范固。
2)地形类别,水文.气象情况
3)流分布、特征，各河主要涉河工程的分布、运用情况及对桥位河段流、流向、冲淤变化的影响，水利规划和河道整治方案。4)低注内涝区、分洪区、滞洪区等的分布，历史最高港没水位、淹没范围、洪涝灾害和运用情况。5]座大、中的桥洲段类型、历史洪水情况、河道变迁及发展趋势预测、河道安全泄洪量，通航要求、漂浮物和冰凌情况，设计流量、水位、流速、冲刷深度的计算成果，桥孔确定和调治工程布设依据。G)小桥溺孔径计算依据漫水桥、过水路面设置现白。7)各沿洲路基设计流量、水位、流速、路基坡御冲剧深度的计算成果，防扩工程布设依据。8)各低洼内满区、分洪区、潜洪区的设计水位及排水构造物布设依据。TKAONKAa
公路工程水文勘测设计规范
程标准规范汇编全书
9)路线布设及路基和桥涵设计中应注意的问题。2水系图
桥位平面图及河道变迁平面示意图3
水文断面图
5河段比降图
6河床质颗粒分析或塑、液限试验表7水文（位)站历年实测最大流量表包括观测时间、相应水位、断面平均流速，最大流速，比降、含沙量及河床质等内容，8水文（位）站典型流量（水位）过程线及水文要索关系曲线9历史洪水位调查表
包括资料来源、调查日期、地点，鼓调查人姓名、年静、职业，洪水年代、洪痕标志、高程、重现期，可靠性评价等内窄。
10历史洪水位平面位置图
11水凡丝浮标控制断面布设图
可在桥位平面南上标山
12实测水位过程线图
13实测垂线水深、流速表
包括亚线间、垂线水深，各测点流速、垂线平均流速、风向、风力等内容。14实测流量成果表
包括测时、水位，河槽平均流量和流速、河滩平均流量和流速、总流量、比降，滩和槽的糙率等。15滩、槽及全断面的水位一流速-流量-面积相关曲线冰凌观测资料汇总表
现有桥梁冲刷观测成果图表
现有涉河工程一览表
桥染总体布设方案图
浩河路基调治及防护工程布设方案图20
低注内满区，分洪区、滞洪区排水构造物及防护工程布设方案图22
水文及桥(涵)孔设计计算书
23通航论证、河势演变分析及水力模型试验成果24有关函件及其他资料
3.3施工图设计阶段
3.3.1施工图设计阶段水文勘测没计应按以下要求进行：1、核实初步设计阶段水文调查和勘测的成果资料，2验证初步设计阶段水文分析和计算成果，实地检验桥（涵)孔总体布设及路基调治、防护工程设置的合理性。
3补充战修正初步设计水文调查和勘测成果资料及水文分析和计算成果，满定施工图设计的需要。
4根据初步设计审批意见，补充水文调查和勘测内容，调整水文分析和计算成果。3.3.2一阶段施工图设计的水文断测设计T作，应按本规范3.2节要求进行。3.3.3本节的文勘测设计工作内容，也适H于技术设计阶段。4水文调查与勘测
4.1一般规定
4.1,1水文调查与勘测是为水文分析和计算提供基础资料。调查和勘测成果，须经可靠性分析，符合精度求。
4.1.2水文调查与勘测的要内容，应满是工程水文分析和让算的需要4.2水文调查
公路工程水文地浦设计规范
4.2.1汇水区概况诞查可按下列规定行：1按本规范第3.1.2条绘制沿线水系图。核实低洼内涝区、分（滞）区的分布及主要水利工程位置和形式。
2从地形图上量绘沿线各汇水区面积，长度、宽度、坡度等特证值及土要水利工程控制的汇水面积。
3调查岩溶、泉水、泥石流等的分布和规模，以及土壤类型、地形，地貌、植被情况等特征资料4调套各汇水区内对工程设计有影的水利规划，编制单位及实时问。4.2.2河段调查可按下列规定进行：1妆集河段历年变迁的图纸和资料，调查河弯发展及滩槽稳定情记。2调查支流、分流、急、卡口、滑坡、塌岸和白然垂水等现象：3调查水流滥宽度,河岸稳定程度。4调查河床冲淤变化，上游泥沙来源，历史上淤积高度和下切深度5调查河堤设计标准、河道安全泄洪量及相应水位。6调查河道整治方案及实施时问。7调查航道等级，最高和最低通航水位，通就孔数，高，中，低水位的上.下行航线位置8调运、漂淳物类型及尽寸，
9根据河床形态、泥沙组成、岸壁及植被情况，硅定河床各部分洪水糙率。4.2.3洪水调查可按下列规定进行：1结合所收集的历史洪水资料，在河段两岸调查各饮洪水发生的时间、洪痕位置、洪水来源、涨辫过程、土流片向，调查有无浸流、分流及受人工建筑物的影响，确定洪水重现期，谢查测床断面冲淤变化情况。
oe: axu:
2洪水调查的河段宜选择两岸有较多洪痕点，水流顺直稳定，无回流、分洪及人工建筑物影响，并宜靠近水文断面。
3同一次洪水成调查3个以上较可靠的洪痕点,作出标，记录洪痕指定人的姓名、业、年龄和述内容，根据指的洪痕标志物情况，指定人对洪水记忆程度，综合分析、判断洪痕点的可靠性。4.2.4凌调查可按下刻规进行
调查历年封冻及开河时间、最高和最低流冰水位、冰块尺寸、流冰速度和密度、冰塞和漆现现象、历史上凌泓水宫情况以及上、下游建筑物对流冰的影消。4.2.5涉河工程调查可按下列规定进行：1桥位河段上既有桥梁、过河管缆的跨度、基础埋深、修建年代、水毁和防护等情况。-TKAONKAca
2堤坝设订标准、结构形式基础埋置深度、施工质量、洪水检验情况。31.下游水库位置，设计频率、洪流量、控制汇水面积、回水范国及建库后上、下游河床冲游变化
4其他齿河工程，如取水口、泵站、码头、贮不场，镭地等的位置及其刘公路工程的影响。4.3水文勘测
4.3.1水文断面测绘可按下列规定近行：1水文断面言选在洪痕分布较多、河岸稳定、冲不大、泛溢宽度较小、无死水和回流、断面比较规则的顺直河段「，宜与流向垂直。2水文断应在桥位上、下游各测绘一个；对河面不宽的中桥，可只测绘一个：当桥位断面衍合水文断面条件时，桥位断面可作为水文断面。3测绘范围：平原宽滩河流测至历史最高洪求泛滥线以外50m；山区河流测至历史最高洪水位以公路工程标海烟菌汇编金持
上2~5ma
4绘制内容：应标山河床地面线、滩槽分界绒.植被和地质情况、暨率，测时水位、施测时间、历史淇、水位及发生年份、其他特益水位等：滩槽分界线应在现场确定。4.3.2河段比降测绘可按下列规定进行：1测绘范围：个小于水文断面下游1倍河宽，水文断面上游2倍河宽，8
2测绘内容，河床比降线、测时水面比降线、历次洪水比降线，水文断面及桥位断面位置，4.3.3河床质测定可按下列规定进行：应根据地质勘探资料确定河末断面层河床质的类别、性质和平均粒径。对表层河床质，可按《公勘路土工试验规程》（JJO51)规定，采集扰动土样，选行颗粒分析或液、塑限试域验确定。河携内的土样灭集数量，小桥涵不少于1个，中桥不少于2个，大桥，特大桥不少十3个，河滩内的采集数量，视土质分布卷
6情况取1-2个，
4.3.4冰疫观测可按下列规定进行：观测内容为冰厚、冰温、冰块尺寸、流动速度和方向、冰层面积、沿水流方向的长度、冰层下的水流流速、水面比降、风速、风向、气温变化率以及冰压力计算所需的其他内窄。观测期不宜少于-·个凌期，每陷5日观测一次。4.4
洪水观测
4.4.1观测项耳可视需要而定，-·般包括水位、水深、流速、流向，水文断面、水面比降和含沙量，一般大，小桥可进行水位、流速、流向、比降等观测，洪水过后，补测水文断面。4.4.2水位、水面比降观测应按下列规定进行：1应在水文断面上设基本水尺或白记水位计观测水位；在基本水尺上、下游分别布设比降水尺，观测水面比降；也可爬基本水尺兼用主或下游比降水尺。比降水尺间距不宜小于表4.4.2的要求，囊4.4.2比降水尺间距
比降e
水尺间距（m）
2基本水尺的观测时段和精度，宜与上、下游求文【位)站一致。在水位变化急剧的洪水期，应增加观测欲数，控制洪峰过程。
3上、下比降水尺的水位，一般应间时欢测，现测次数与流速观测相一致。4一股大.中桥斯测中的洪水位观测，可在涨水过程、洪峰附近、落水过程中各观测一次，同时沿水文断面上，下游观测水面比降。观测总长度以控制水而差0.1~0.3m，上游长度占2/3，下游长度占1/3。4.4.3流速测量宜接下列划定进行1宜采用流递仪施测。在流速仪施测有困难时，可月均句浮标法施测。当洪峰质时短、须缩短测速时间时，可改川中泓浮标法测。2流速观测不少于-个洪峰过程，每个洪峰至少峰前观测2次，峰项附近观测1次，峰后观测2次。同时应观测水位、风力和风向。般大、中桥可来用中泓浮标法或漂浮物浮标法施测，在洪峰峰前、峰后及摔顶对近各测一次。3
4.4.4流向观测宜按下列规定逆行：1可来用流向仪、流向器、浮标等观测。当采用浮标观测时，宜与浮标测速尚时进行。2来用浮标观测的河段长度，一般在水文断面或桥位上游不小于二倍河宽，在水文断面或桥位下游不小于一倍河宽，
3根据浮标运行轨迹确定流向。
4.4.5水深水文断面测宜与谢速同时进行，-TKAONKAa
公路工程水文勘设计规范
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
