【JT交通运输标准】 反光膜耐弯曲性能测定器

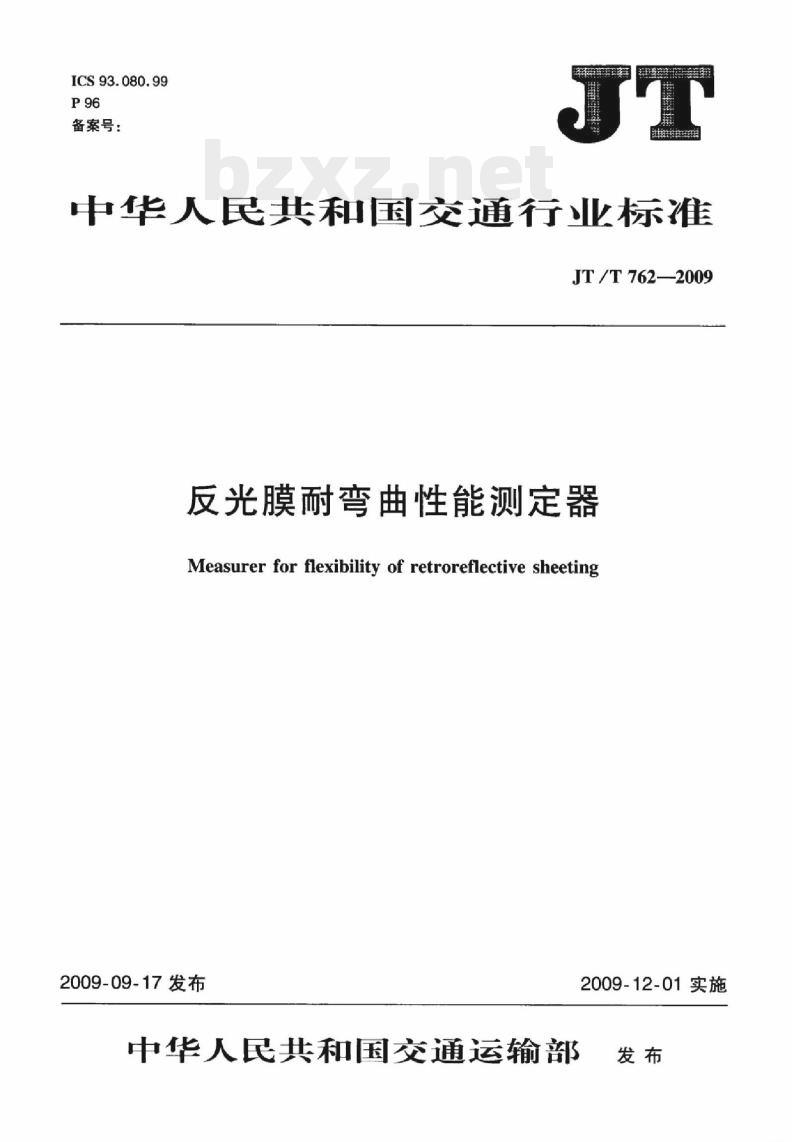

ICS93.080.99
备案号：
中华人民共和国交通行业标准
JT/T762—2009
反光膜耐弯曲性能测定器
Measurer for flexibility of retroreflective sheeting2009-09-17发布
2009-12-01实施
中华人民共和国交通运输部

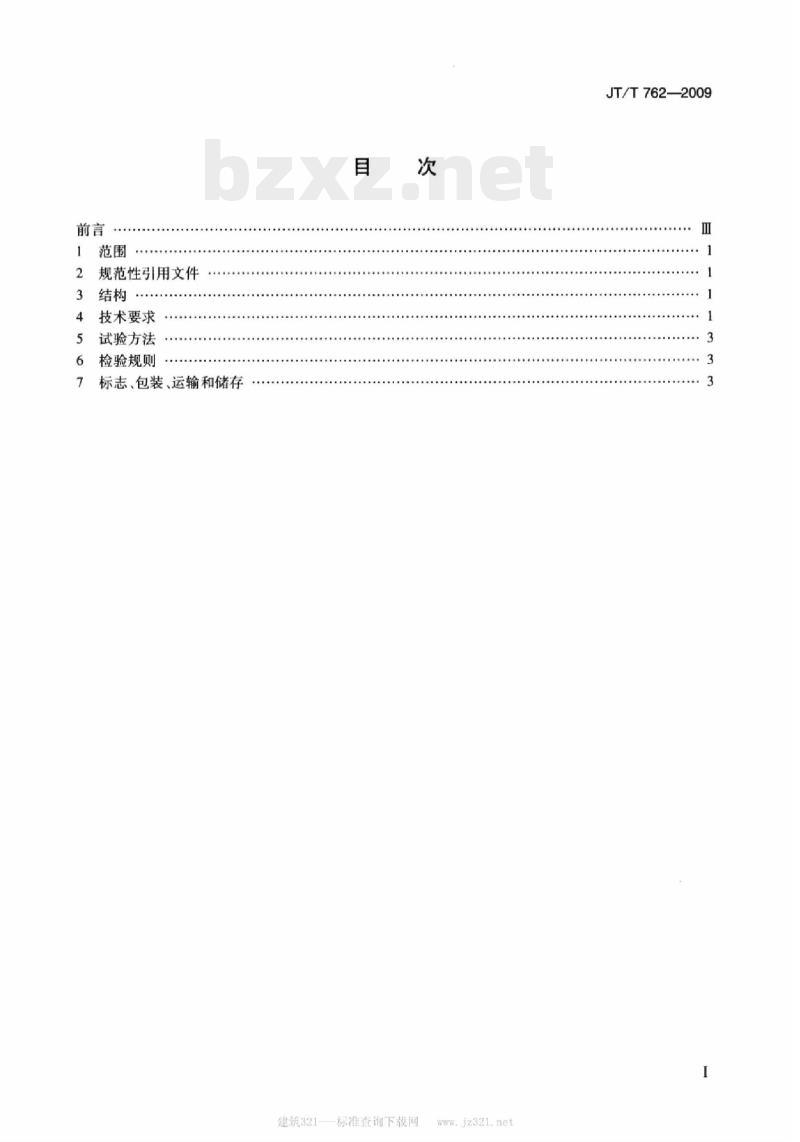

规范性引用文件
技术要求
试验方法
检验规则
标志、包装、运输和储存
电电电车
建筑321
标准查询下载网
JT/T762—2009
JT/T762—2009

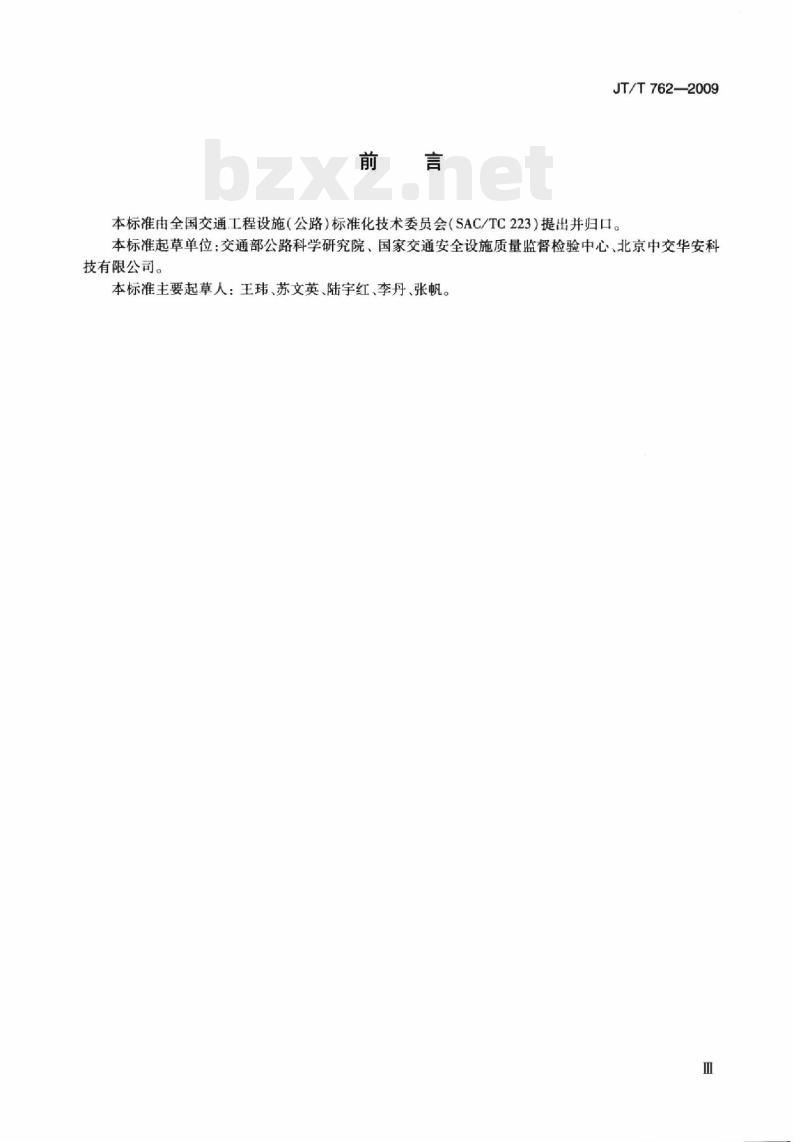

本标准由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。本标准起草单位：交通部公路科学研究院、国家交通安全设施质量监督检验中心、北京中交华安科技有限公司。
本标准主要起草人：王玮、苏文英、陆宇红、李丹、张帆。m

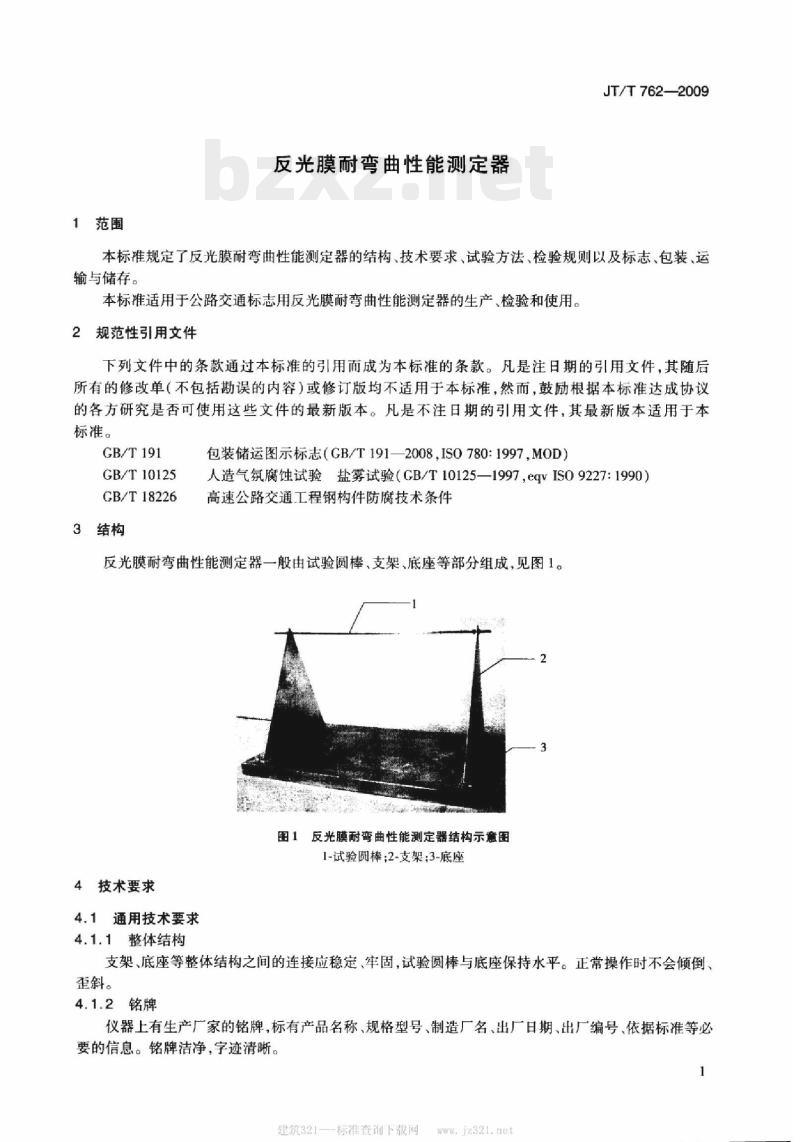

1范围
反光膜耐弯曲性能测定器
JT/T762—2009
本标准规定了反光膜耐弯曲性能测定器的结构、技术要求、试验方法、检验规则以及标志、包装、运输与储存。
本标准适用于公路交通标志用反光膜耐弯曲性能测定器的生产、检验和使用。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T191
GB/T10125
GB/T 18226
3结构
包装储运图示标志（GB/T191—2008，IS0780:1997，MOD）人造气氛腐蚀试验盐雾试验（GB/T10125—1997，eqvIS09227:1990）高速公路交通工程钢构件防腐技术条件反光膜耐弯曲性能测定器一般由试验圆棒、支架、底座等部分组成，见图1。R
图1反光膜耐弯曲性能测定器结构示意图1-试验圆棒;2-支架;3-底座
4技术要求
4.1通用技术要求
4.1.1整体结构
支架、底座等整体结构之间的连接应稳定、牢固，试验圆棒与底座保持水平。正常操作时不会倾倒、歪斜。
4.1.2铭牌
仪器上有生产厂家的铭牌，标有产品名称、规格型号、制造厂名、出厂日期、出厂编号、依据标准等必要的信息。铭牌洁净，字迹清晰。1
建筑321---标准查询下载网
JT/T762—2009

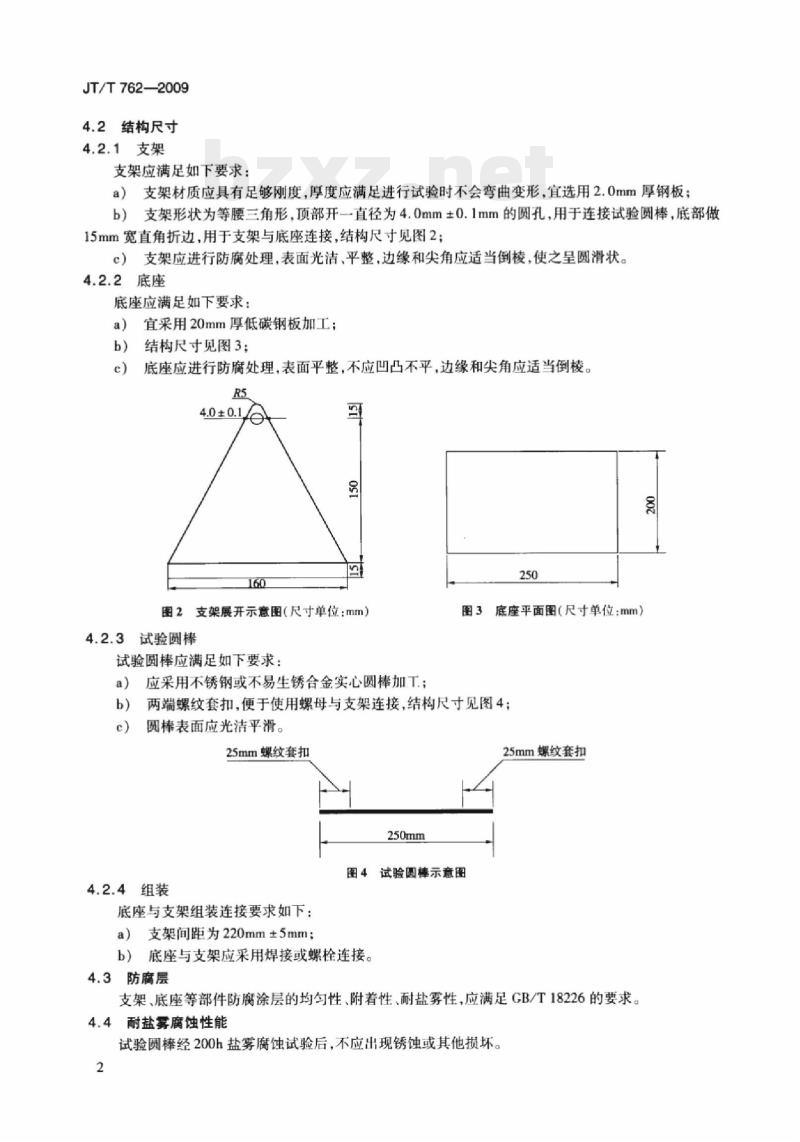

4.2结构尺寸
4.2.1支架
支架应满足如下要求：
a）支架材质应具有足够刚度，厚度应满足进行试验时不会弯曲变形，宜选用2.0mm厚钢板；b）支架形状为等腰三角形，顶部开一直径为4.0mm±0.1mm的圆孔，用于连接试验圆棒，底部做15mm宽直角折边，用于支架与底座连接，结构尺寸见图2：c
支架应进行防腐处理，表面光洁、平整，边缘和尖角应适当倒棱，使之呈圆滑状。4.2.2底座
底座应满足如下要求：
宜采用20mm厚低碳钢板加工：
结构尺寸见图3：
底座应进行防腐处理，表面平整，不应凹凸不平，边缘和尖角应适当倒棱。c）
图2支架展开示意图（尺寸单位：mm）4.2.3试验圆棒
试验圆棒应满足如下要求：
应采用不锈钢或不易生锈合金实心圆棒加工：a)
图3底座平面图（尺寸单位：mm）两端螺纹套扣，便于使用螺母与支架连接，结构尺寸见图4；圆棒表面应光洁平滑。
25mm螺纹套扣
4.2.4组装
底座与支架组装连接要求如下：a）支架间距为220mm±5mm；
图4试验圆棒示意图
b）底座与支架应采用焊接或螺栓连接。4.3防腐层
25mm螺纹套扣wwW.bzxz.Net
支架、底座等部件防腐涂层的均勾性、附着性、耐盐雾性，应满足GB/T18226的要求。4.4耐盐雾腐蚀性能
试验圆棒经200h盐雾腐蚀试验后，不应出现锈蚀或其他损坏。2
5试验方法
5.1测试环境条件
一般情况下，应在室温条件下进行试验。5.2通用技术要求
整体结构的稳定性及铭牌采用目测及手感方法。5.3结构尺寸
5.3.1支架
使用分辨力不大于1mm的钢直尺测量其外形尺寸，外观采用目测。5.3.2底座
使用分辨力不大于1mm的钢直尺测量其外形尺寸，外观采用目测。5.3.3试验圆棒
使用分度值不大于0.01mm的游标卡尺测量其直径，外观采用目测。5.4防腐层
JT/T762—2009
支架、底座等部件防腐涂层的外观质量、均匀性、附着性、耐盐雾性按GB/T18226规定的方法试验。
5.5耐盐雾腐蚀性能
试验圆棒耐盐雾腐蚀性能按GB/T10125规定的方法试验。6检验规则
6.1反光膜耐弯曲性能测定器的检验分为出厂检验和型式检验。有下列情况之一时，应进行型式检验：新产品定型鉴定时：
当设计、工艺、材料有重大改变时：定型产品连续生产两年时；
国家质量监督机构提出进行型式检验的要求时。6.2型式检验项目为第4章的全部技术要求，出厂检验项目见表1。表1出厂检验项目
检验项目
整体结构
试验圆棒
技术要求
6.3若检验中出现任意一项不合格，即判为该测定器不合格。标志、包装、运输和储存
7.1标志
7.1.1产品标志应包括如下内容：a)
产品名称及型号；
制造厂名或商标：
产品执行标准号；
产品编号：
生产日期。
建筑321——标准查询下载网
试验方法
JT/T762—2009
2包装箱外表应印有产品名称、型号规格、制造企业名称、地址等通信信息，以及整箱质量、包装7.1.2
箱尺寸等，还应印有“小心轻放”、“勿受潮湿”等字样或标志，标志应符合GB/T191的有关规定。7.2包装
7.2.1包装箱可用多层瓦楞纸箱或木箱。7.2.2应含有产品使用说明书及产品合格证书等随行文件。7.3运输
7.3.1装车整齐、平稳、牢固，搬运和放置按照运输箱上的标志及有关规定进行。7.3.2不应和易燃、易爆、易腐蚀的物品同车装运。3运输时有防雨、防晒、防撞击和防跌落措施。7.3.3
7.4储存
7.4.1应储存在温度为-30℃～+65℃、相对湿度不大于95%、无腐蚀性气体的库房内。7.4.2库房应满足通风、隔热、保温、排水、防震、防火等条件。4
建筑321
(100011
中华人民共和
交通行业标
反光膜耐弯曲性能测定器
JT/T762—2009
人民交通出版社出版发行
北京市朝阳区安定门外外馆斜街3号）各地新华书店经销
北京交通印务实业公司印刷
版权专有不得翻印
开本：880×12301/16印张：0.55字数：8千
2009年11月第1版
2009年11月第1次印刷
印数：0001~1000册定价：10.00元统一书号：15114·1436
