【FZ纺织行业标准】 再生异形涤纶短纤维

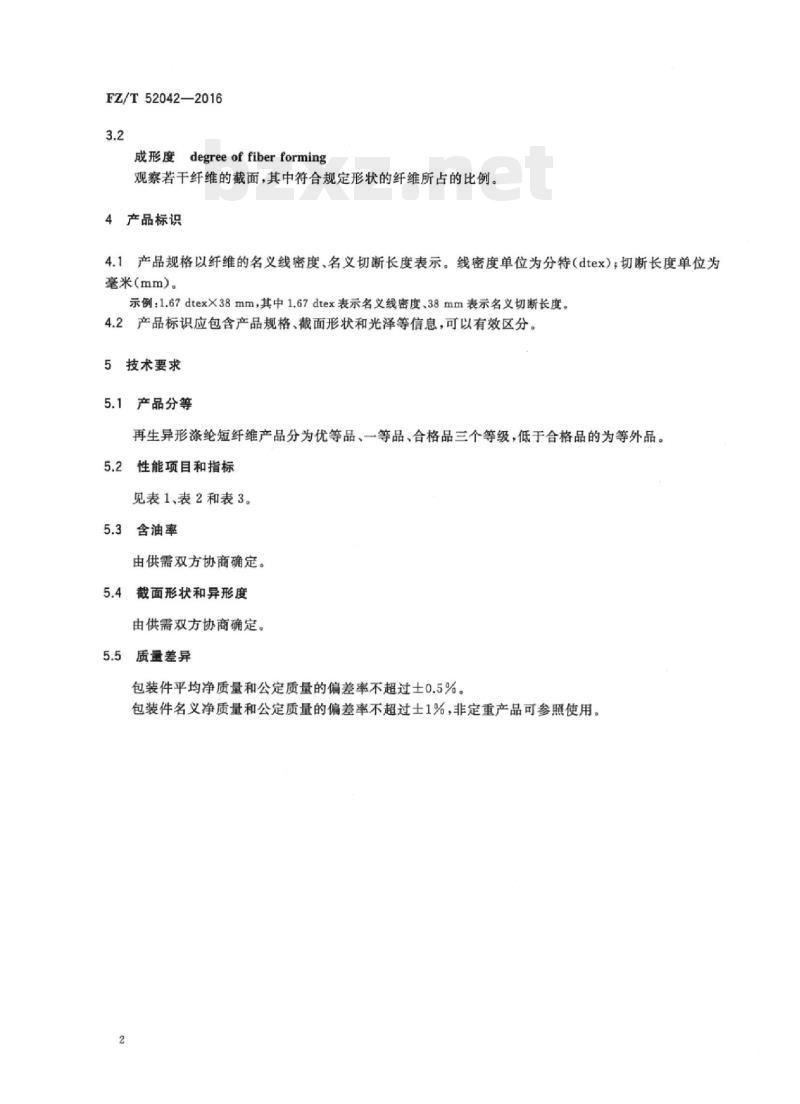

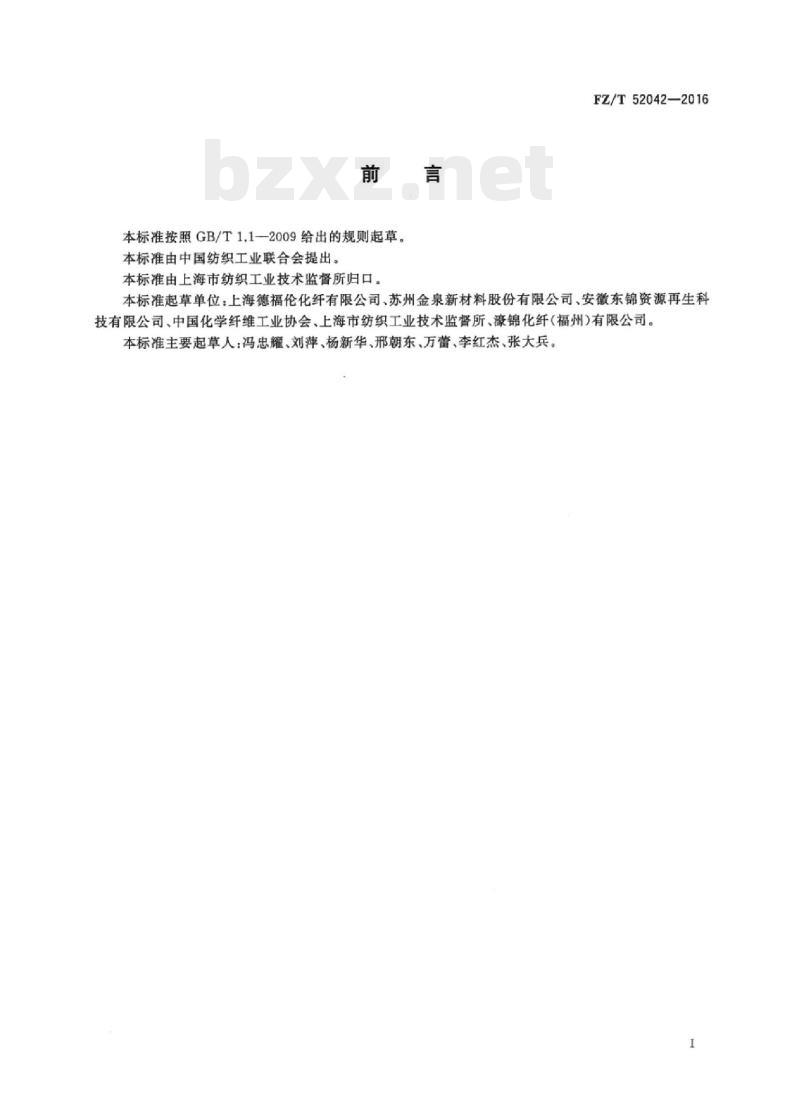

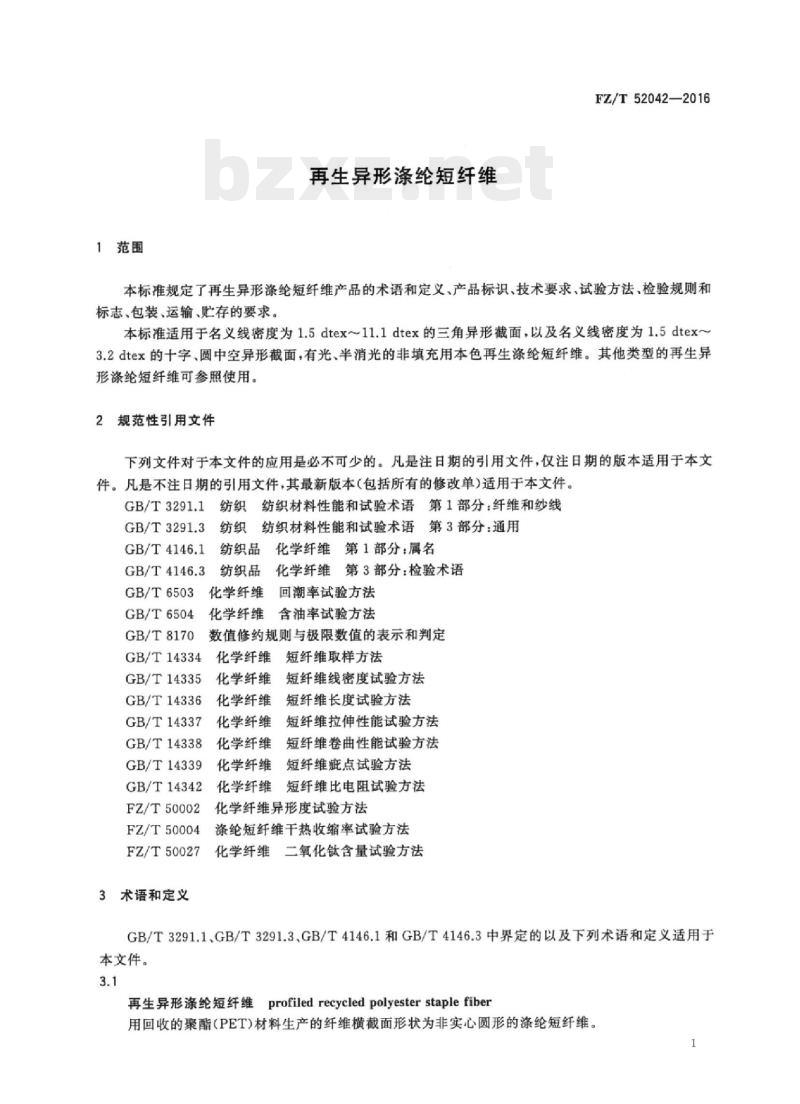

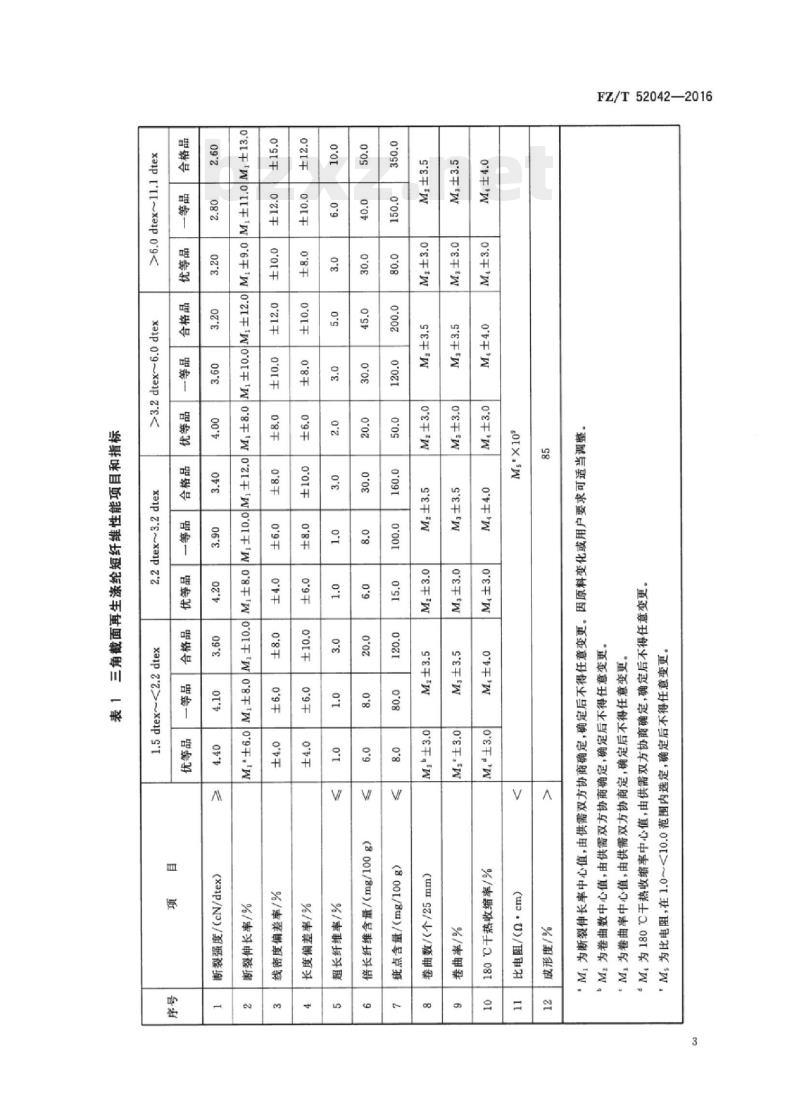

中华人民共和国纺织行业标准 FZ/T52042—2016 再生异形涤纶短纤维 Profiled recycled polyester staple fiber 2016-04-05 发布 中华人民共和国工业和信息化部 2016-09-01 实施 前言 本标准按照GB/T1.1—2009给出的规则起草。本标准由中国纺织工业联合会提出。本标准由上海市纺织工业技术监督所归口。 本标准起草单位：上海德福伦化纤有限公司、苏州金泉新材料股份有限公司、安徽东锦资源再生科技有限公司、中国化学纤维工业协会、上海市纺织工业技术监督所、濠锦化纤（福州）有限公司。 本标准主要起草人：冯忠耀、刘萍、杨新华、邢朝东、万蕾、李红杰、张大兵。 1 范围 本标准规定了再生异形涤纶短纤维产品的术语和定义、产品标识、技术要求、试验方法、检验规则和标志、包装、运输、贮存的要求。本标准适用于名义线密度为1.5dtex～11.1dtex的三角异形截面，以及名义线密度为1.5dtex～3.2dtex的十字、圆中空异形截面，有光、半消光的非填充用本色再生涤纶短纤维。其他类型的再生异形涤纶短纤维可参照使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T3291.1 纺织材料性能和试验术语 第1部分：纤维和纱线 GB/T3291.3 纺织材料性能和试验术语 第3部分：通用纺织品 GB/T4146.1 化学纤维 第1部分：属名 GB/T4146.3 化学纤维 第3部分：检验术语 GB/T6503 化学纤维 GB/T6504 回潮率试验方法 GB/T8170 纺织品1 GB/T14334 含油率试验方法 GB/T14335 短纤维取样方法 GB/T14336 短纤维线密度试验方法 GB/T14337 短纤维长度试验方法 GB/T14338 短纤维拉伸性能试验方法 GB/T14339 短纤维卷曲性能试验方法 GB/T14342 短纤维疵点试验方法 FZ/T50002 短纤维比电阻试验方法 FZ/T50004 涤纶短纤维干热收缩率试验方法 FZ/T50027 二氧化钛含量试验方法 3 术语和定义 GB/T3291.1、GB/T3291.3、GB/T4146.1和GB/T4146.3中界定的以及下列术语和定义适用于本文件。 3.1 再生异形涤纶短纤维 (profiled recycled polyester staple fiber)：用回收的聚酯（PET）材料生产的纤维，横截面形状为非实心圆形的涤纶短纤维。 3.2 成形度 (degree of fiber forming)：观察若干纤维的截面，其中符合规定形状的纤维所占的比例。 4 产品标识 4.1 产品规格以纤维的名义线密度、名义切断长度表示。线密度单位为分特（dtex）：切断长度单位为毫米（mm）。示例：1.67dtex×38mm，其中1.67dtex表示名义线密度、38mm表示名义切断长度。 4.2 产品标识应包含产品规格、截面形状和光泽等信息，可以有效区分。 5 技术要求 5.1 产品分等 再生异形涤纶短纤维产品分为优等品、一等品、合格品三个等级，低于合格品的为等外品。 5.2 性能项目和指标 见表1、表2和表3。 5.3 含油率 由供需双方协商确定。 5.4 截面形状和异形度 由供需双方协商确定。 5.5 质量差异 包装件平均净质量和公定质量的偏差率不超过±0.5%。包装件名义净质量和公定质量的偏差率不超过±1%，非定重产品可参照使用。 6 试验方法 6.1 拉伸性能 断裂强度、断裂伸长率按GB/T14337规定执行。 6.2 线密度偏差率 按GB/T14335规定执行。 6.3 长度偏差率、超长纤维率、倍长纤维含量 按GB/T14336规定执行。 6.4 疵点含量 按GB/T14339规定执行。 6.5 卷曲数、卷曲率 按GB/T14338规定执行。 6.6 180℃干热收缩率 按FZ/T50004规定执行。 6.7 比电阻 按GB/T14342规定执行。 6.8 含油率 按GB/T6504规定执行。 6.9 二氧化钛含量试验 按FZ/T50027规定执行。 6.10 截面形状和成形度 从试样中随机抽取约100根纤维，整理成若干小束。将每一小束伸直平行的纤维，分别穿入试样板孔中，切去两端露出的纤维，形成一薄片。运用显微测量装置放大每束纤维的截面图像至清晰。记录每束纤维的根数和其中不符合规定截面形状的纤维根数，并累计。按照式（1)计算纤维的成形度： k = (m - n) / m × 100% 式中： k — 成形度，%； m — 纤维的总根数； n — 不符合规定截面形状的纤维总根数。 按照GB/T8170规定修约到整数位。 6.11 异形度
