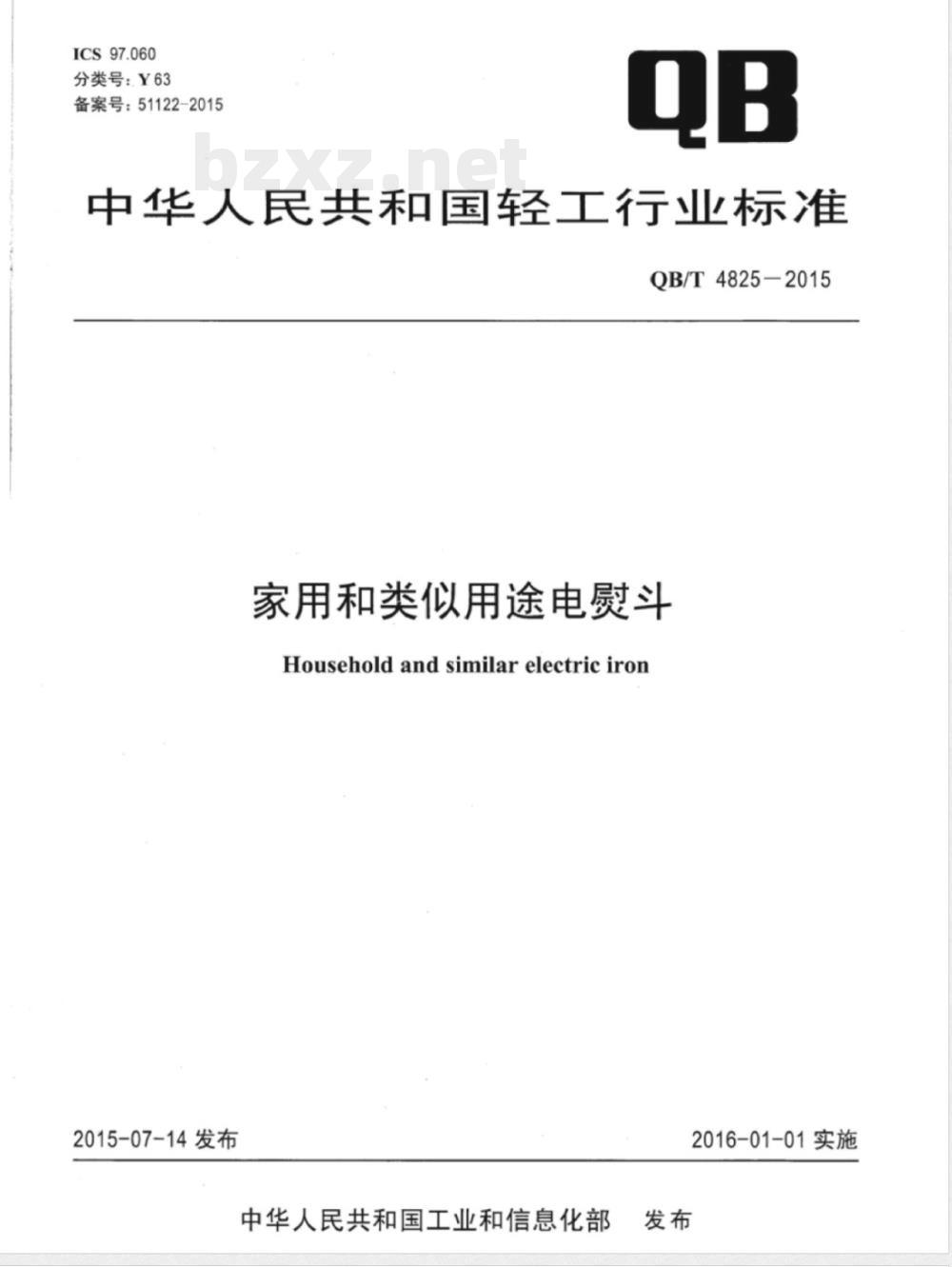

【其他行业标准】 家用和类似用途电熨斗

ICS97.060
分类号：Y63
备案号：51122-2015
中华人民共和国轻工行业标准
QB/T4825-2015
家用和类似用途电熨斗
Householdandsimilarelectriciron2015-07-14发布
中华人民共和国工业和信息化部2016-01-01实施

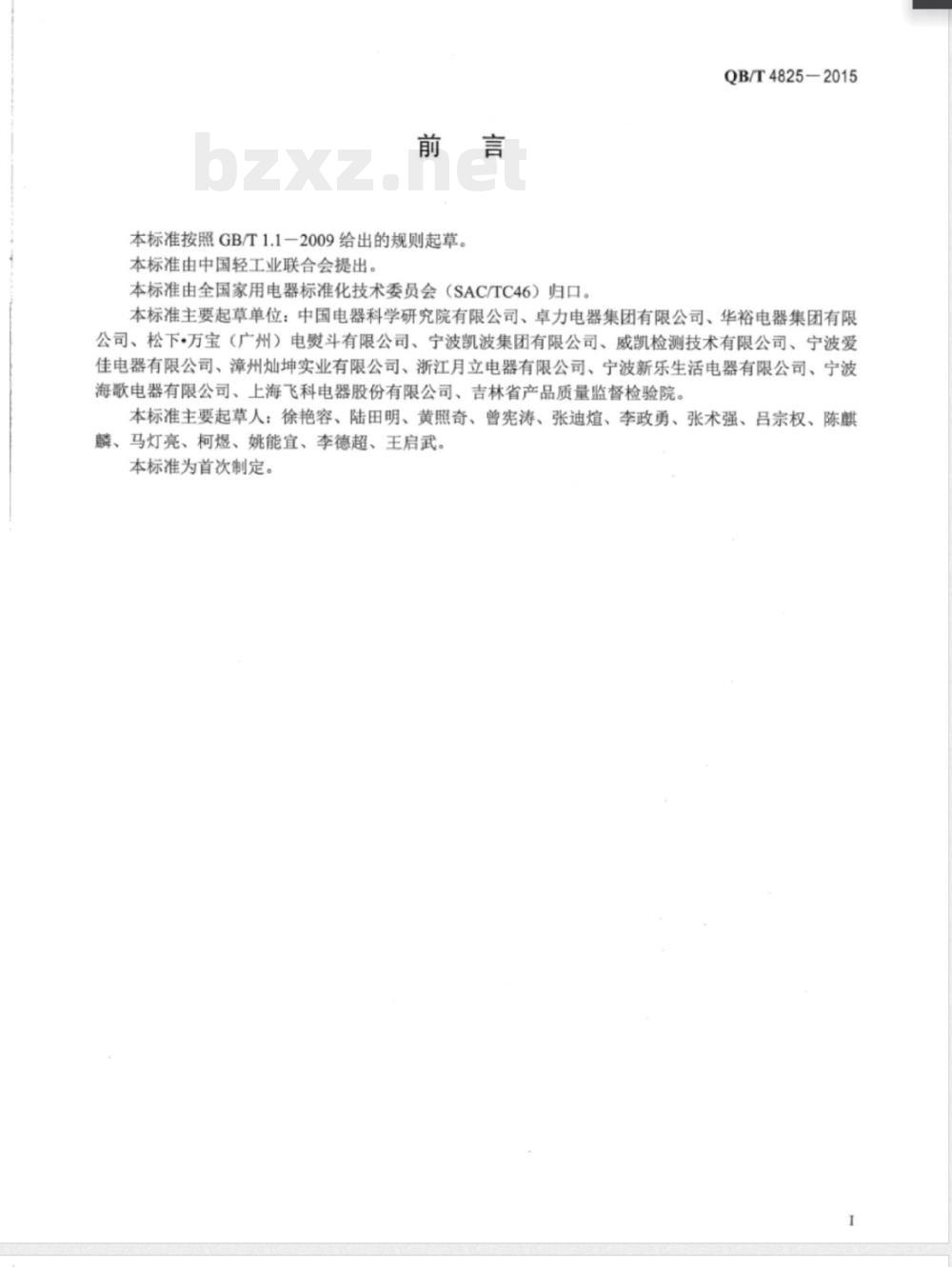

本标准按照GB/T1.12009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国家用电器标准化技术委员会（SAC/TC46）归口。QB/T4825-2015
本标准主要起草单位：中国电器科学研究院有限公司、卓力电器集团有限公司、华裕电器集团有限公司、松下·万宝（广州）电熨斗有限公司、宁波凯波集团有限公司、威凯检测技术有限公司、宁波爱佳电器有限公司、漳州灿坤实业有限公司、浙江月立电器有限公司、宁波新乐生活电器有限公司、宁波海歌电器有限公司、上海飞科电器股份有限公司、吉林省产品质量监督检验院。本标准主要起草人：徐艳容、陆田明、黄照奇、曾宪涛、张迪煊、李政勇、张术强、吕宗权、陈麒麟、马灯亮、柯煜、姚能宜、李德超、王启武。本标准为首次制定。

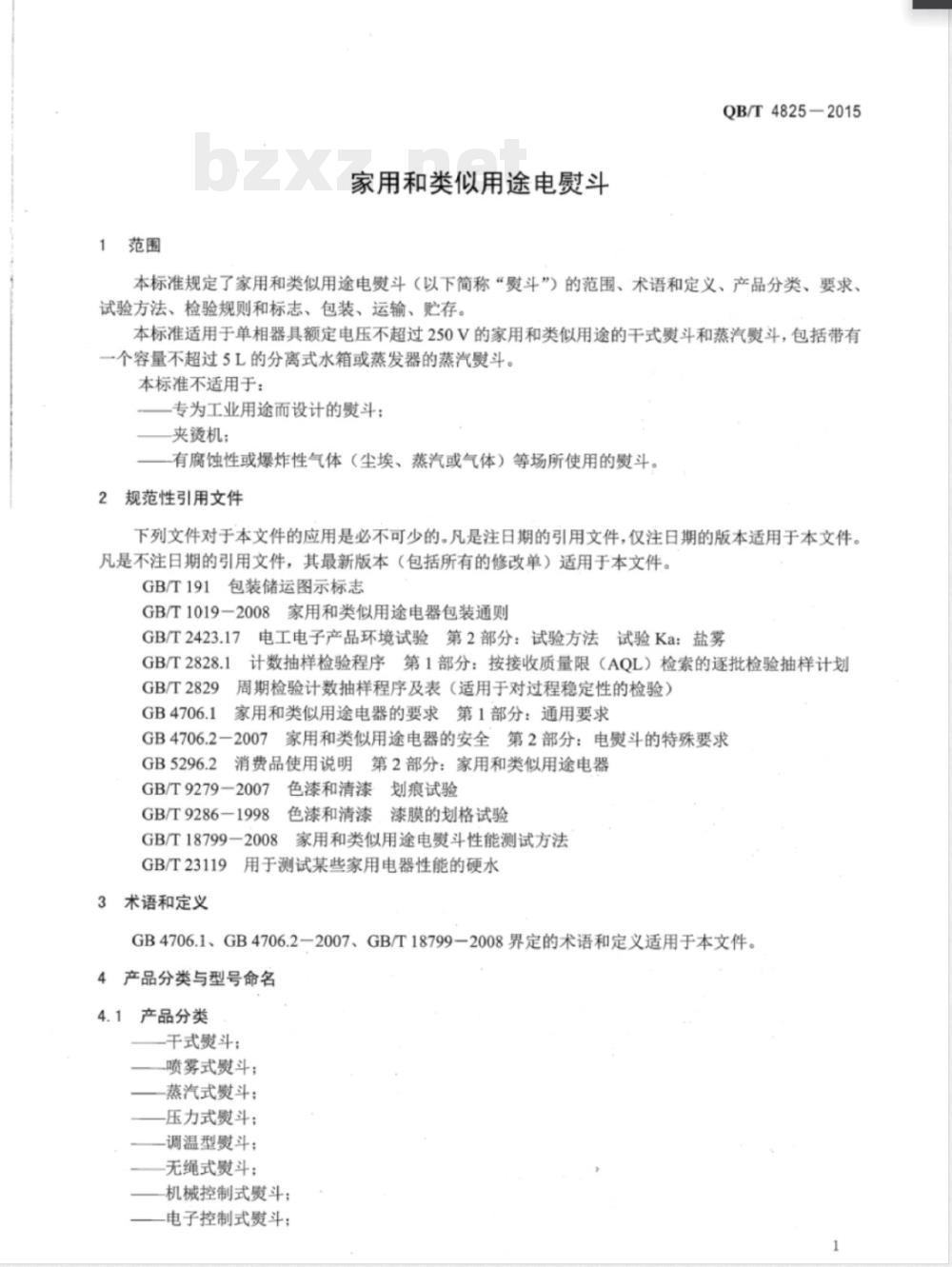

家用和类似用途电熨斗
QB/T4825—2015
本标准规定了家用和类似用途电熨斗（以下简称“熨斗”）的范围、术语和定义、产品分类、要求、试验方法、检验规则和标志、包装、运输、贮存。本标准适用于单相器具额定电压不超过250V的家用和类似用途的干式熨斗和蒸汽熨斗，包括带有一个容量不超过5L的分离式水箱或蒸发器的蒸汽熨斗。本标准不适用于：
专为工业用途而设计的熨斗：
夹烫机；
有腐蚀性或爆炸性气体（尘埃、蒸汽或气体）等场所使用的熨斗。2
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。包装储运图示标志
GB/T191
GB/T1019一2008家用和类似用途电器包装通则GB/T2423.17电工电子产品环境试验第2部分：试验方法试验Ka：盐雾GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AOL）检索的逐批检验抽样计划GB/T2829
周期检验计数抽样程序及表（适用于对过程稳定性的检验）家用和类似用途电器的要求第1部分：通用要求GB4706.2一2007家用和类似用途电器的安全第2部分：电熨斗的特殊要求GB5296.2消费品使用说明第2部分：家用和类似用途电器色漆和清漆划痕试验
GB/T9279—2007
GB/T9286—1998
色漆和清漆，漆膜的划格试验
GB/T18799一2008家用和类似用途电熨斗性能测试方法GB/T23119用于测试某些家用电器性能的硬水3术语和定义
GB4706.1、GB4706.2一2007、GB/T18799一2008界定的术语和定义适用于本文件。4产品分类与型号命名
产品分类
干式熨斗：
喷雾式熨斗；
蒸汽式熨斗：
压力式熨斗；
调温型熨斗；
无绳式熨斗；
机械控制式熨斗；
电子控制式熨斗；
QB/T4825-2015
短促喷发蒸汽式熨斗：
其他型式熨斗
4.2型号命名
熨斗的型号命名方法参见附录A
5.1正常工作环境
熨斗在下列条件下应能正常工作：a)
环境温度：0
空气相对湿度：不大于90%（25℃时）；电源电压：（220土22）
V，电源频率：（50±1）Hz
5.2安全
熨斗的安全应符合GB4706.2一2007的要求。5.3外观
熨斗外露部件应光滑、色泽均匀，不应有用腐蚀、
明显划痕、变形、杂质、涂镀层脱落、裂纹、锐边、
应缺失或松动。粘贴或印刷在熨斗上的铭牌、标签间隙应均匀。操作部件完整，无机械损坏。紧固件不
应牢固、平整，图案
5.4性能
电源软线长度
直接连接熨斗的电源软线长度不应小于1.9m。连接无绳式斗的本机支座或分离软线装置的电源软线长度不应小于1.2m带一个电源连接转换装置的无绳式熨斗的电源软线长度不应小于1.9m带一独立供水或蒸汽发生器的斗的电源软线长度不应小于12m。加热时间
熨斗底板中点温度从室温加热至温升为180K时所需的时间不应超过3min。注1：底板中点是指底板的几何中心。注2：或者为
达到最高使用温度的90%的时间。5.4.3底板温度
调温型斗底板温度应符含表1的规定表1
MAX（最大档
底板温度/℃
70≤160
140<<210
170240
调温型熨斗底板温度值
材料举例
醋酸纤维、晴纶、聚胺、聚丙烯聚酯、
绸、三乙酸酯
粘胶纤维、羊毛
5.4.3.2对于非调温型熨斗底板温度，制造商应在熨斗及使用说明中标明工作温度，其温度值误差不应超过±10%。
5.4.4温度分布
熨斗的底板温度应均匀分布，按GB/T18799一2008中7.5规定的方法在底板上设置4个测温点，并根据试验结果计算出4个点上平均温度的算术平均值，该值与任何一个点的平均温度之差均不应超过2
20℃。
5.4.5喷雾功能
5.4.5.1喷雾量
熨斗每饮喷雾量
不应小于0.3gg
喷雾图案
依据GB/T1879
2008图3评价喷雾图案：
QB/T4825-2015
喷雾图形Al：75mm100mm：A2
不大于15mm：B：100mm~150mmm：L：75mm~300mm。5.4.6蒸汽性能
蒸汽工作加热时间
+产生蒸汽
所需的加热时间应小于20min，其他类型熨斗应小于3min。压力式蒸汽熨斗
5.4.6.2蒸发速率和水泄漏速率
5.4.6.2.1
蒸发速率
应符合表2的要求
额定输入功率/W
>800~1400
>1400~2000
5.4.6.2.2水泄漏速率
不应大于0.02g/s
5.4.6.3短促喷发蒸汽量
短促喷发蒸汽量应大于0.3g
不应滴水
5.4.7能量消耗
能量消耗指标正在考虑中。
5.4.8底板涂层
底板涂层厚度
徐层厚度应
立大于13umg
底板涂层
附着力
蒸发速率
蒸发速率/（gs）
涂层附着
力不应低于GB/T9286-1998表1中“1”级的要丈5.4.8.3
底板涂层耐划痕
下应划透涂层。
底板涂层耐磨度
耐磨试验后，底板基材不应外露。5.4.8.5底板光滑度
熨斗应能在X12士0.5）。的斜面上自由滑动5.4.9调温稳定性
5.4.9.1熨斗经加热试验后，温度调节装置在最大档位置时，温控器的漂移不应超过土10%熨斗经跌落试验后，温度调节装置在最大档位置时，温控器的漂移不应超过土10%。5.4.9.2
QB/T4825-2015
5.4.10水箱容水量
水箱容水量的偏差不应超过水箱标称值的土5%。5.4.11自动断电时间
设计有自动断电功能的熨斗，其自动断电时间的偏差不应超过使用说明中规定时间的土5%。5.4.12低温止漏
斗不应有明显漏水，漏水量不应超过1g5.4.13功能键操作力
要求如下：
a）旋转式：操作力矩不大于0.3N·m；b）按压式：操作力不大于50N。5.4.14寿命
5.4.14.1干烧寿命
试验后熨斗应符合下述要求：
试验期间熨斗能正常工作；
试验后泄漏电流和电气强度、电气间隙和爬电距离符合GB4706.2一2007第16章和第29章的要求；
试验后熨斗的水箱不漏水；
试验后能通过GB4706.2一2007第19章的试验；试验后温度调节装置在最大档位置时温控器的漂移不应超过土10%。5.4.14.2蒸汽寿命（纯净水）
试验后熨斗应符合下述要求：
符合5.4.14.1的要求；
试验后5.4.6的试验数据不低于试验前的30%。b）i
5.4.14.3蒸汽寿命（硬水）
试验后熨斗应符合5.4.14.2的要求。5.4.14.4喷雾按钮寿命
试验后应符合下述要求：
a）喷雾系统能正常工作；
b）喷雾量不少于试验前的50%。5.4.14.5短促喷发蒸汽按钮寿命试验后应符合下述要求：
短促喷发蒸汽系统能正常工作；a)
短促喷发蒸汽量不少于试验前的50%。5.4.14.6蒸汽钮寿命
试验后蒸汽钮应能正常工作。
5.4.14.7温度调节装置寿命
试验后温度调节装置在最大档位置时温控器的漂移不应超过土15℃。5.4.14.8清洗按钮寿命
试验后清洗功能应符合使用说明书的要求。5.4.14.9加水口盖寿命
试验后加水口盖需施加外力才能打开。4
5.4.14.10电子线路板寿命
试验后电子线路板功能应正常。5.4.14.11低温止漏寿命
试验后熨斗不应有明显漏水，漏水量不应超过3g5.4.15环境适应性
5.4.15.1高温
QB/T4825-2015
高温试验后，熨斗的泄漏电流和电气强度应符合GB4706.2一2007第16章的要求，熨斗功能应正常，并符合5.3的要求。
5.4.15.2低温
低温试验后，熨斗的泄漏电流和电气强度应符合GB4706.2一2007第16章的要求，熨斗功能应正常，并符合5.3的要求。bZxz.net
5.4.15.3高湿
高湿试验后，熨斗的泄漏电流和电气强度应符合GB4706.2一2007第16章的要求，熨斗功能应正常，并符合5.3的要求。
5.4.15.4高低温湿热交变
高低温湿热交变试验后，熨斗的泄漏电流和电气强度应符合GB4706.2一2007第16章的要求，熨斗功能应正常，并符合5.3的要求。5.4.16安全使用年限
正在考虑中。
6试验方法
6.1试验的一般条件
除非另有规定，测量按下述条件进行。6.1.1环境条件
测量的环境温度为（20土5）℃，并且测量的地点不受气流影响。6.1.2温度测量
用细线热电偶测量熨斗温度，其线径不超过0.3mm，把热电偶焊在直径为10mm、厚为1mm的银圆片中心，用至少1N的力将银圆片压到熨斗底板上。6.1.3稳定状态
通常认为熨斗通电30min后，或者通电未到30min，但温控器已动作4次时达到稳定状态。6.1.4测量电压
测量时施加的电压应能保证熨斗在稳定状态下以额定输入功率工作。如果熨斗上标明额定输入功率范围，则要求施加的电压能保证提供额定输入功率范围的平均值。6.1.5测量用熨斗支架
测量时，熨斗置于三点式金属支架上。三点式支架的结构应使其能将熨斗的底板水平地支撑在熨斗放置的基础面以上至少100mm处。对于无绳式熨斗，将其置于支座上。6.1.6试验样品
在6.4.9和6.4.14的试验中不使用同一个试样。6.1.7带一个电源连接转换装置的无绳式熨斗对带一个电源连接转换装置的无绳式熨斗作为普通熨斗进行试验5
QB/T4825—2015
性能试验项目明细
6.1.8.1适于所有斗的试验项目：外观（6.3)；
电源软线长度（6.4.1)；
加热时间（6.4.2)；
底板温度（6.4.3）；
温度分布（6.4.4)；
能量消耗（6.4.7)；
底板涂层（6.4.8）；
功能键操作力（6.4.13)；
干烧寿命（6.4.14.1)；
环境适应性（6.4.15)：
安全使用年限（6.4.16）。
6.1.8.2可调温熨斗，除6.1.8.1外，增加下述试验项目：调温稳定性（6.4.9)；
温度调节装置寿命（6.4.14.7)。若熨斗带有喷雾或蒸汽功能，则当测量以上项目时，水箱应是空的。6.1.8.3喷雾式熨斗，除6.1.8.1外，增加下述试验项目：喷雾功能（6.4.5)；
水箱容水量（6.4.10)；
喷雾按钮寿命（6.4.14.4)：
加水口盖寿命（6.4.14.9）。
6.1.8.4蒸汽式熨斗，除6.1.8.1外，增加下述试验项目：蒸汽工作的加热时间（6.4.6.1)；蒸发速率和水泄漏速率（6.4.6.2）；水箱容水量（6.4.10)；
低温止漏（6.4.12）；
蒸汽寿命（纯净水）（6.4.14.2）；蒸汽寿命（硬水）（6.4.14.3）；蒸汽钮寿命（6.4.14.6)；
清洗按钮寿命（6.4.14.8）；
加水口盖寿命（6.4.14.9）；
低温止漏寿命（6.4.14.11）。
6.1.8.4.1短促喷发蒸汽式熨斗，除6.1.8.1外，增加下述试验项目：短促喷发蒸汽量（6.4.6.3)；
短促喷发蒸汽按钮寿命（6.4.14.5）。6.1.8.5电子控制式斗，除6.1.8.1外，增加下述试验项目自动断电时间（6.4.11)；
电子线路板寿命（6.4.14.10）。6.2安全
按GB4706.2一2007的规定进行检查与试验。6
6.3外观
通过视检，必要时可使用工具。耐腐蚀能力按GB/T2423.17规定进行盐雾试验。6.4性能
6.4.1电源软线长度
QB/T4825-2015
测量从软线或软线保护装置进入熨斗或本机支座、分离软线装置的入口处到进入插头的入口处之间的长度，作为电源软线长度。
测量工具的准确度为1mm，长度用mm表示。6.4.2加热时间
依据GB/T18799一2008，7.1的规定进行试验。6.4.3底板温度
依据GB/T18799一2008，7.3的规定进行试验。6.4.4温度分布
依据GB/T18799一2008，7.5的规定进行试验。6.4.5喷雾功能
6.4.5.1喷雾量
依据GB/T18799一2008，8.1的规定进行试验。6.4.5.2喷雾图案
依据GB/T18799一2008，8.2的规定进行试验。6.4.6蒸汽性能
6.4.6.1蒸汽工作加热时间
依据GB/T18799一2008，9.1的规定进行试验。6.4.6.2蒸发速率和水泄漏速率
依据GB/T18799一2008，9.2的规定进行试验。6.4.6.3短促喷发蒸汽量
依据GB/T18799一2008，9.3的规定进行试验。6.4.7能量消耗
依据GB/T18799一2008第11章的规定进行试验。6.4.8底板涂层
6.4.8.1底板涂层厚度
在底板取分布均匀的10个点作为测量点，测量每个点的涂层厚度3次，取最小值。再根据10个测量点的数据计算出平均值。
6.4.8.2底板涂层附着力
依据GB/T9286一1998第7章的规定进行试验。6.4.8.3底板涂层耐划痕
依据GB/T9279一2007第7章的规定进行试验。6.4.8.4底板涂层耐磨度
将待测底板工作面朝上刚性固定，在底板工作面上负载一个900g的重物，摩擦头顶部为一个直径20mm的平面，在摩擦头顶部与底板之间压一块与按摩头同样大小的百洁布，百洁布用同等于3M7447C的摩擦效果材料，设备示意图如图1所示，该设备需配有一个计数装置。加热底板至205℃时（此温度应保持至整个试验完成，偏差小于土2℃），行程为60mm，来回为1次，10次/min12次/min，每500次更换百洁布1次，共试验3000次。7
QB/T4825-2015
摩擦头
底板例性固定，涂层面朝上
6.4.8.5底板光滑度
自山上下的轴
图1底板图层耐磨设备示意图
水平米回移动
6.4.8.5.1在（12土0.5）°的斜面上覆盖两层400#棉布，将熨斗以任意方向放置在此斜面上，观察熨斗是否能在此斜面上滑动。
6.4.8.5.2将熨斗的温度调节装置设置在最大档加热至底板温度达到稳定状态后，重复6.4.8.5.1。6.4.9调温稳定性
6.4.9.1依据GB/T18799一2008，13.1的规定进行加热试验，然后依据GB/T18799一2008，13.3的方法确定温控器的漂移。
6.4.9.2依据GB/T18799一2008，13.2的规定进行跌落试验，然后依据GB/T18799一2008，13.3的方法确定温控器的漂移。
6.4.10水箱容水量
用准确度至少为0.1g的天平测量熨斗（含电源线）的质量W，水箱加入额定刻度的水量后，测量熨斗（含电源线）的质量W2。
水箱容水量M用公式（1）计算：M-W2-W
式中：
M—水箱容水量，单位为克（g）；-水箱未加水前熨斗（含电源线）的质量，单位为克（g)：W
一水箱加水后熨斗（含电源线）的质量，单位为克（g）。6.4.11自动断电时间
给熨斗输入6.1.4要求的电压，按照设计功能将熨斗平放、竖放或侧放，熨斗接通电源并同时计时，记录自动断电时间。
6.4.12低温止漏
试验如下：
a）.试验前熨斗应符合5.4.3、5.4.4、5.4.6的要求：b)
加入纯净水至熨斗水箱的“MAX”位置，然后将温度调节装置和蒸汽钮调至最大档，将熨斗水平放置并通电，连续出蒸汽2min，不关闭蒸汽钮，切断电源，5min后测量熨斗总质量W然后水平/竖直各放置30min后，轻轻摇晃熨斗观察是否有明显漏水，再次测量熨斗总质量W2。
漏水量M用公式（2）计算：
式中：
M漏水量，单位为克（g)：
一第一次测量的总质量，单位为克（g）；W.
一第二次测量的总质量，单位为克（g）。6.4.13功能键操作力
将熨斗刚性固定，分别在空载和负载条件下测量旋钮、按钮操作力：旋转式：用扭力测量仪器测量转动的力矩，施力应均匀：a）
QB/T4825—2015
按压式：用图2所示的按键式开关操作力设备或类似施力时不会产生惯性的设备进行测量。转轮
6.4.14寿命
NONNNNNO
上排钩
下挂钩
测力计
工作基座
图2按键式功能键操作力设备示意图将熨斗水平放置在6.1.5规定的测量用熨斗支架或类似支架上，无蒸汽、水产生的试验项目，熨斗也可垂直放置，并有效固定。
6.4.14.1干烧寿命
试验如下：
a）试验前熨斗应符合5.4.2、5.4.3、5.4.4的要求；输入6.1.4要求的电压，将温度调节装置调至最大档，通电30min，断电30min，总通电时间b)
300h完成试验。
6.4.14.2蒸汽寿命（纯净水）
试验如下：
试验前熨斗应符合5.4.2、5.4.3、5.4.4、5.4.6的要求；a)
输入6.1.4要求的电压，将温度调节装置和蒸汽钮调至最大档，水箱加纯净水至“MAX”，通b)
电30min，断电30min，总通电时间300h完成试验。6.4.14.3蒸汽寿命（硬水）
试验如下：
a）试验前熨斗应符合5.4.2、5.4.3、5.4.4、5.4.6的要求；9
