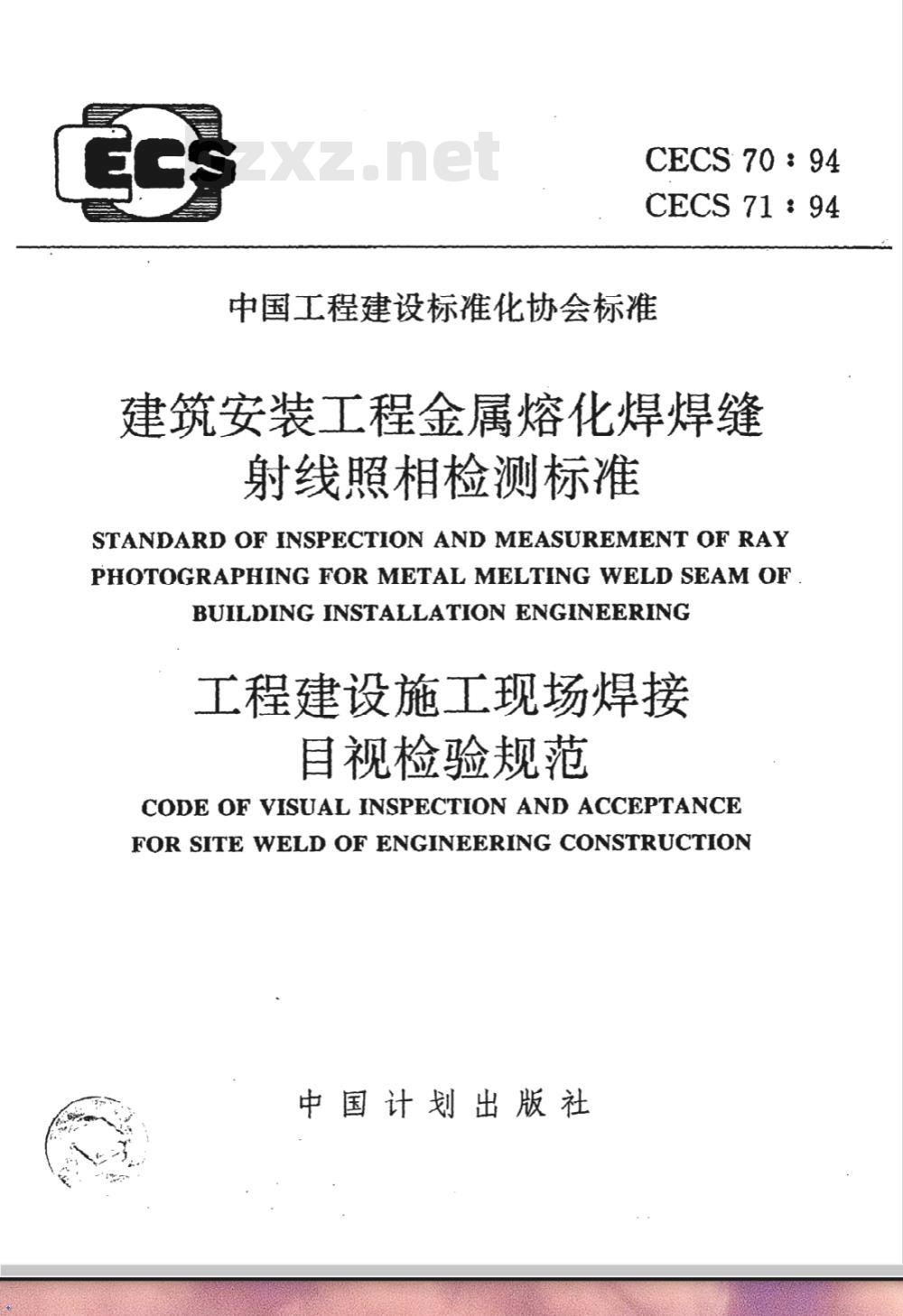

【其他行业标准】 建筑安装工程金属熔化焊焊缝射线照相检测标准CECS70:94

CECS:70: 94
CECS 71 : 94
中国工程建设标准化协会标准
建筑安装工程金属熔化焊焊缝
射线照相检测标准
STANDARD OFINSPECTIONANDMEASUREMENT OF RAYPHOTOGRAPHINGFORMETALMELTINGWELD SEAMOFBUILDING INSTALLATION ENGINEERING工程建设施工现场焊接
目视检验规范
CODE OF VISUAL INSPECTION AND ACCEPTANCEFOR SITE WELD OF ENGINEERING CONSTRUCTION中国计划出版社

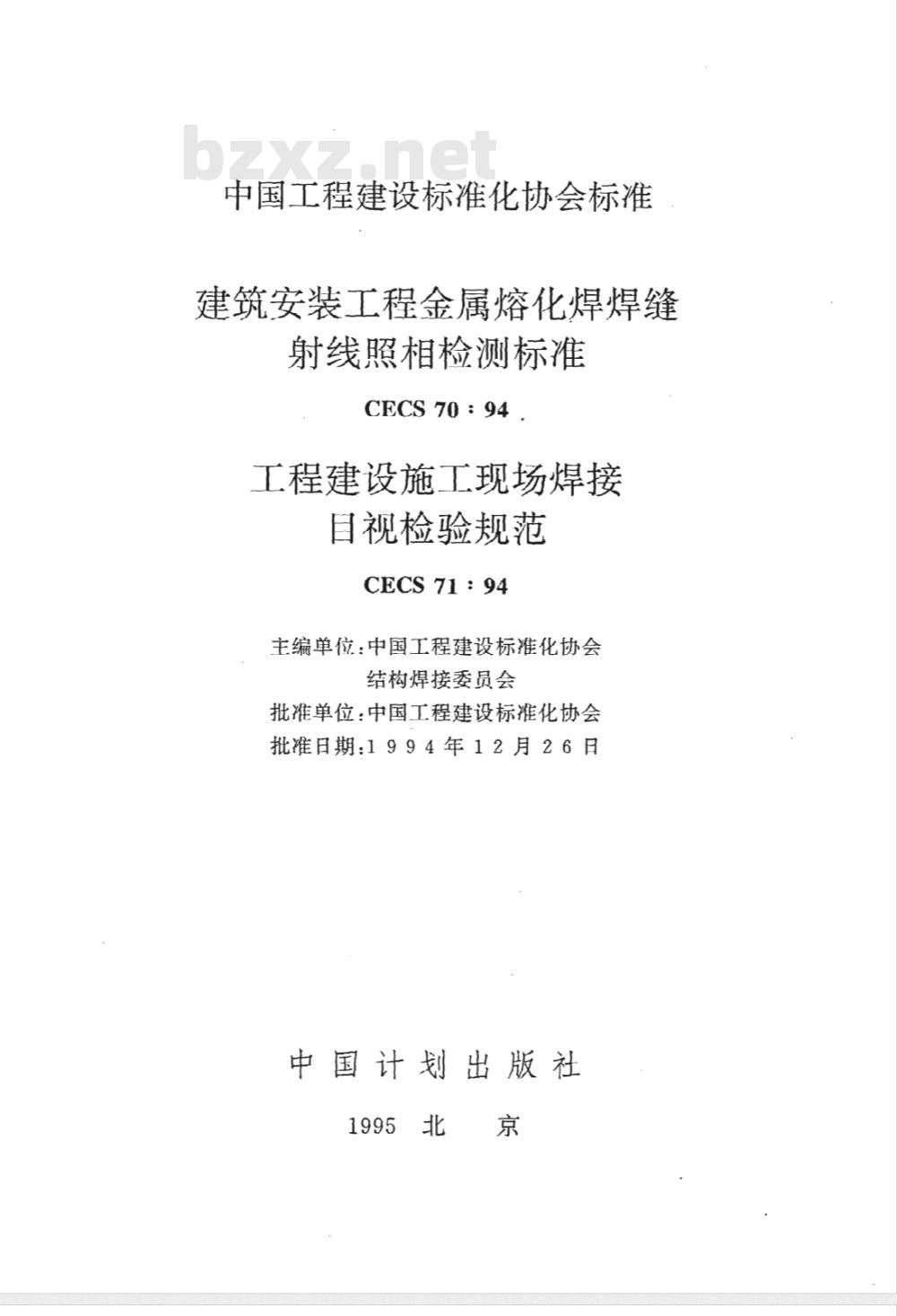

中国工程建设标准化协会标准
建筑安装工程金属熔化焊焊缝
射线照相检测标准
CECS 70 : 94
工程建设施工现场焊接
目视检验规范
CECS 71 : 94
主编单位：中国工程建设标准化协会结构焊接委员会
批准单位：中国工程建设标准化协会批准日期：1994年12月26日
中国计划出版社
1995北京

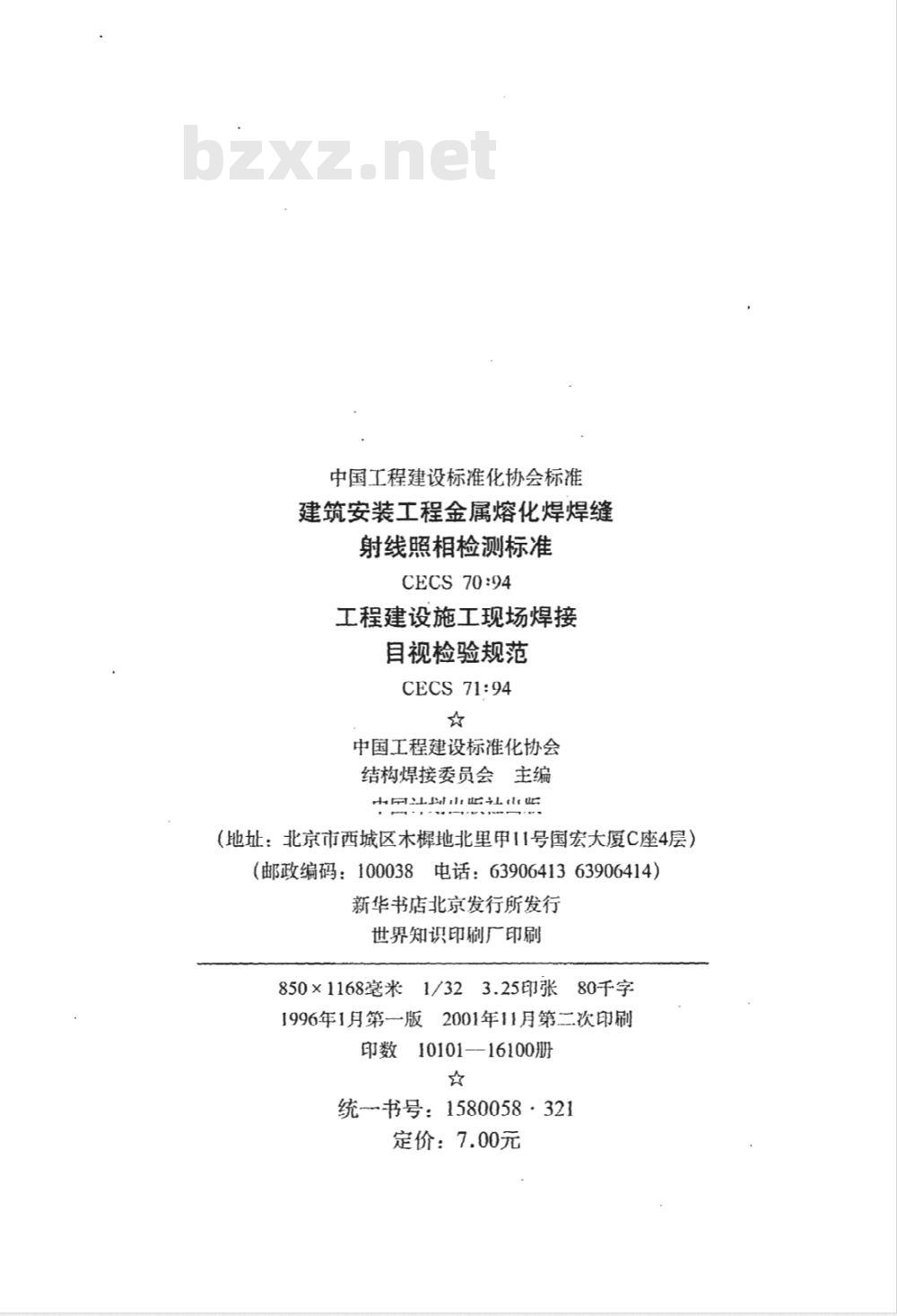

中国工程建设标准化协会标准
建筑安装工程金属熔化焊焊缝
射线照相检测标准
CECS70:94
工程建设施工现场焊接
目视检验规范
CECS71:94
中国工程建设标准化协会
结构焊接委员会主编
（地址：北京市西城区木棍地北里甲11号国宏大厦C座4层）（邮政编码：100038电话：6390641363906414）新华书店北京发行所发行
世界知识印刷厂印刷
850×1168毫米1/323.25张
80千字
1996年1月第一版2001年11月第二次印刷印数10101-16100册
统书号：1580058·321
定价：7.00元

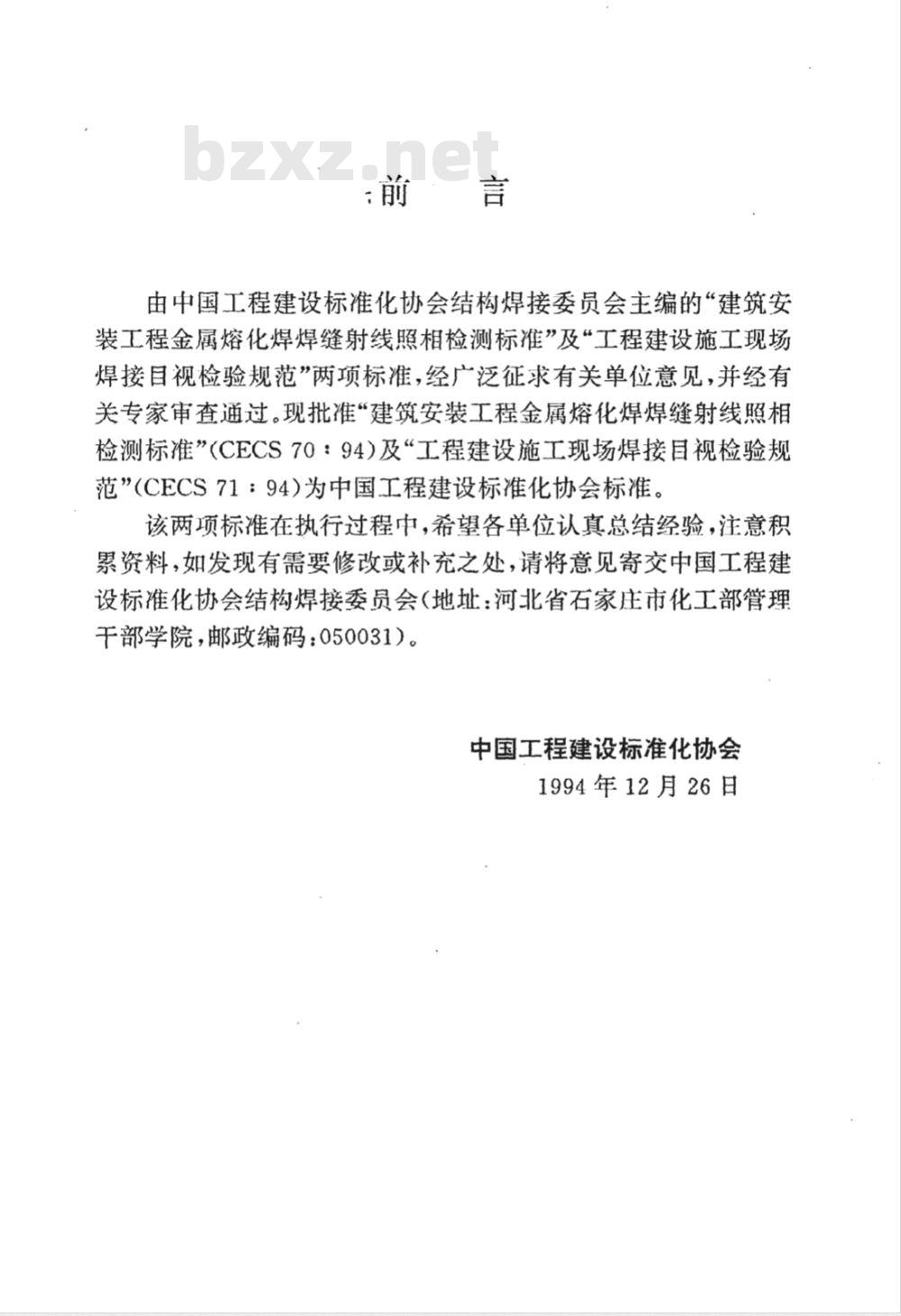

由中国工程建设标准化协会结构焊接委员会主编的“建筑安装工程金属熔化焊焊缝射线照相检测标准”及“工程建设施工现场焊接目视检验规范”两项标准，经广泛征求有关单位意见，并经有关专家审查通过。现批准“建筑安装工程金属熔化焊焊缝射线照相检测标准”（CECS70：94）及“工程建设施工现场焊接目视检验规范”（CECS71：94)为中国工程建设标准化协会标准。该两项标准在执行过程中，希望各单位认真总结经验，注意积累资料，如发现有需要修改或补充之处，请将意见寄交中国工程建设标准化协会结构焊接委员会（地址：河北省石家庄市化工部管理干部学院，邮政编码：050031）。中国工程建设标准化协会
1994年12月26日

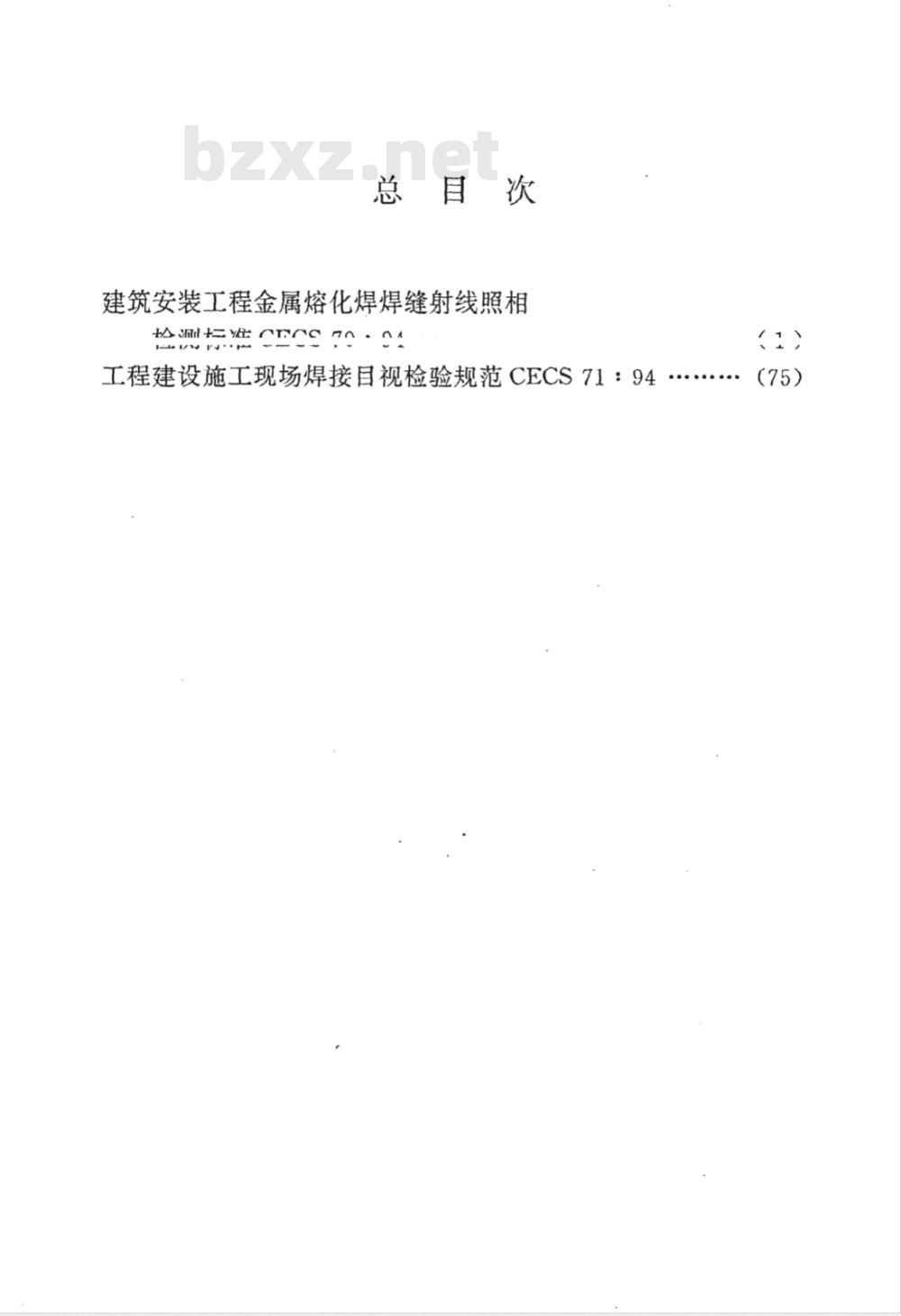

总目次
建筑安装工程金属熔化焊焊缝射线照相抢准：
工程建设施工现场焊接目视检验规范CECS71：94(75)
CECS 70：94
中国工程建设标准化协会标准
建筑安装工程金属熔化焊焊缝
射线照相检测标准
STANDARD OF INSPECTION AND MEASUREMENT OF RAYBUILDING INSTALLATION ENGINEERING中国工程建设标准化协会标准
建筑安装工程金属熔化焊焊缝
射线照相检测标准
CECS70:94
主编单位：中国工程建设标准化协会结构焊接委员会
批准单位：中国工程建设标准化协会批准日期：1994年12月26日
2　一般规定
射线照相检测单位的条件
射线照相检测工作人员条件
射线照相检测工作程序
2.4射线照相检测焊缝的数量
局部射线照相检测焊缝位置
射线照相检测焊缝应具备的条件射线照相工艺
3、14
射线源能量的选择
射线照相质量等级
胶片的分类和选择·
增感屏
像质计（透度计）
标记使用的符号及字码
曝光曲线
透照方式
几何条件
像质计的安放位置及数量··
定位标记及识别标记的放置
暗盒及暗盒放置
无用射线及散射线的屏蔽·
照相操作
胶片的暗室处理与底片观察及焊缝质量分级4.1
胶片的暗室处理
底片的质量
（8）
4.3底片的观察
4.4照相底片焊缝质量评定
4.5钢熔化焊焊缝质量分级
4.6钢管熔化焊对接接头焊缝质量分级(30)
检测报告、不合格及有争议底片处理、检测工作抽查..…(36)
5.1检测报告
5.2不合格底片的处理
5.3对有争议底片的处理
5.4射线照相检测工作的抽查
施工现场射线照相防护
附录A
附录B
熔化焊对接接头透照厚度
有效焦点尺寸的计算
附录C
铝熔化焊焊缝质量分级
附录D
附录E
钛熔化焊焊缝质量分级
可扩大评定区的处理办法
附加说明
附：条文说明www.bzxz.net
1.0.1本标准适用于建筑安装工程及检修工程金属熔化焊焊缝射线照相检测。
1.0.2执行本标准时，还应遵守有关国家标准及专业标准的规定。
1.0.3在技术文件或合同中确认使用本标准时，应执行本标准的所有规定。如只在射线照相检测工作中采用本标准的部分规定内容，不能视为执行了本标准。
一般规定
2.1射线照相检测单位的条件
2.1.1检测单位应具备下述全部条件，方具备从事建筑安装工程射线照相检测工作的资格。
2.1.2具有可以在工程施工现场使用，并充分满足被检验工件最大透照厚度需要的X射线或其它射线源，胶片处理暗室设施，底片观察设施。
2.1.3具有从事射线照相检测的照相人员及底片评定人员，其中最少有二名照相人员及一名底片评定人员应取得相应的工作资格。
2.1.4从事射线照相检测的单位如有伪造记录、报告等行为，在作出检查并制定出改进措施前不得在工程建设施工现场从事射线照相检测工作。
2.2射线照相检测工作人员条件
2.2.1从事射线照相检测的工作人员，在工作前应经过系统培训，必须掌握其所从事射线照相检测工作相应的技术知识及建筑安装工程金属熔化焊接基本知识。2.2.2射线照相检测人员必须持有与其工作对应的、由国家授权部门颁发的工作资格证书。涉外工程应取得合同规定的射线照相检测资格认证。
2.2.3评片人员的视力应每年检查一次，校正视力不得低于1.0，并要求距离400mm能读出高为0.5mm，间隔为0.5mm的一组印刷字母。
2.2.4射线照相检测人员必须执行本标准的规定，经发现有故8
