【其他行业标准】 交流高压架空送电线对短波无线电测向台(站)和收信台(站)保护间距的计算规程CECS66:94

CECS66-94

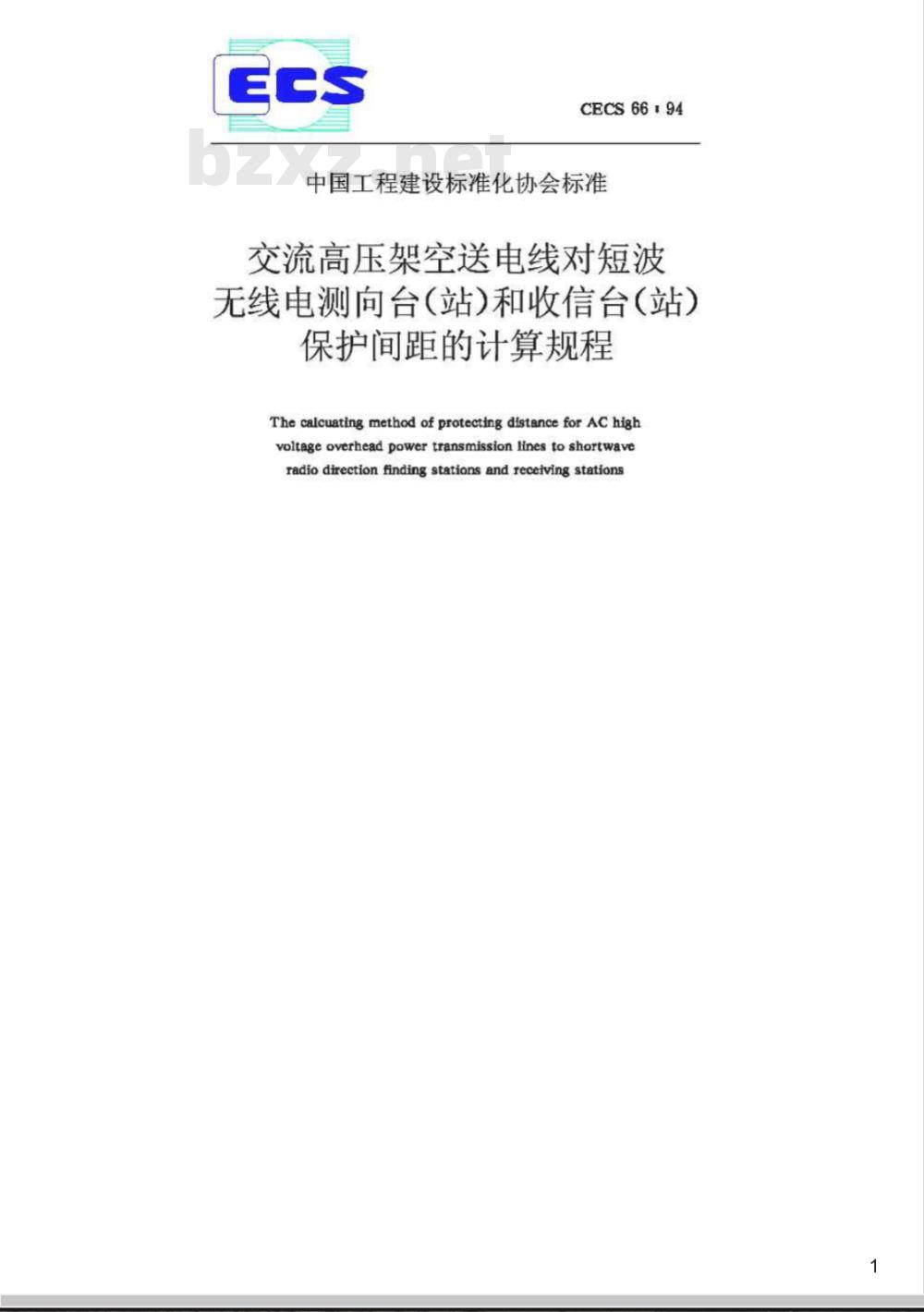

中国工程建设标准化协会标准
交流高压架空送电线对短波
无线电测向台(站)和收信台(站）保护间距的计算规程
The calcuating method of protecting distance for AC highvoltage overhead power transmission lines to shortwaveradiodirectionfindingstationsandreceivingstations中国工程建设标准化协会标准

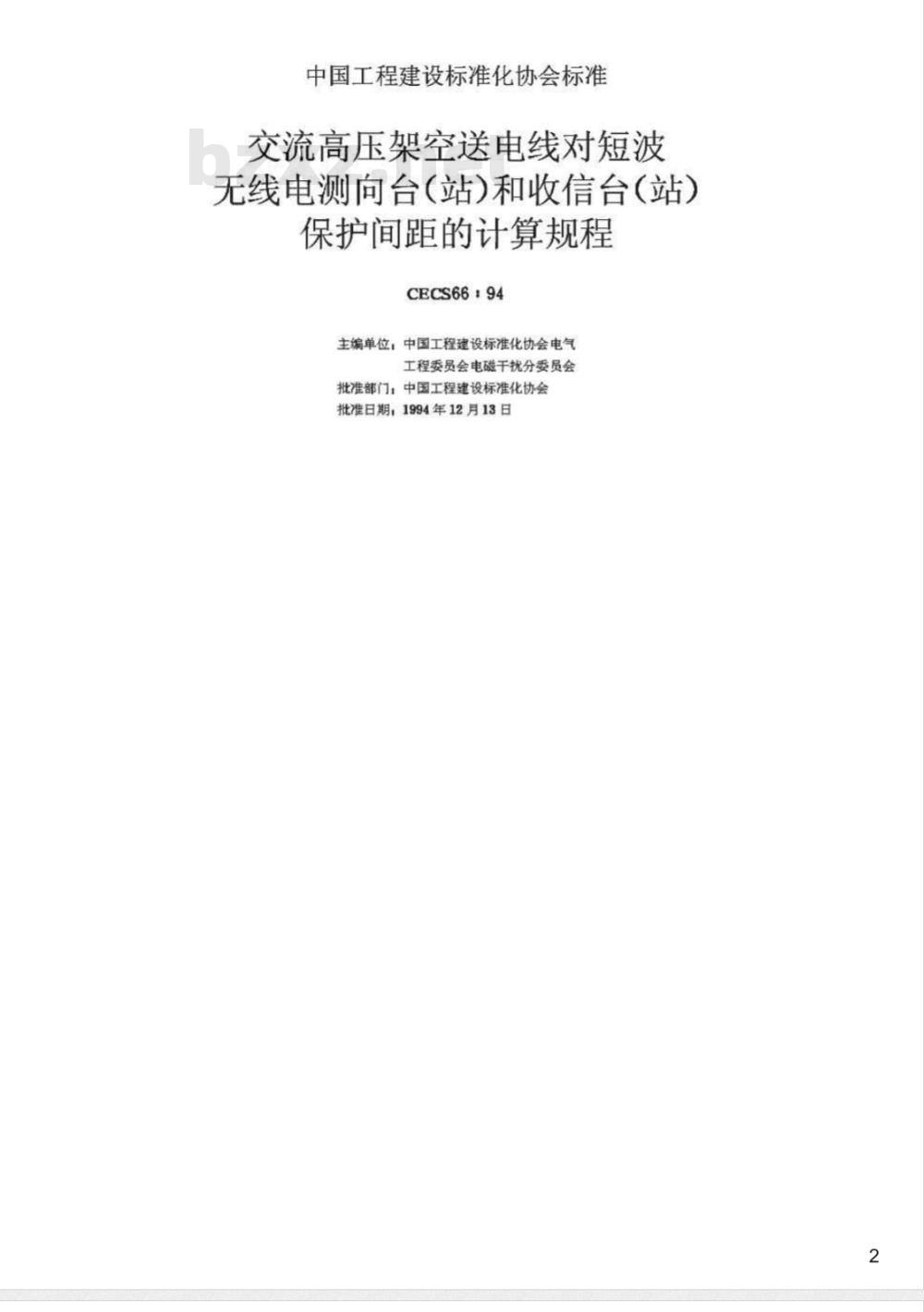

交流高压架空送电线对短波
无线电测向台（站）和收信台（站）保护间距的计算规程
CECS66：94
主编单位，中国工程建设标准化协会电气工程委员会电磁干扰分委员会
批准部门，中国工程建设标准化协会批准日期，1994年12月13日

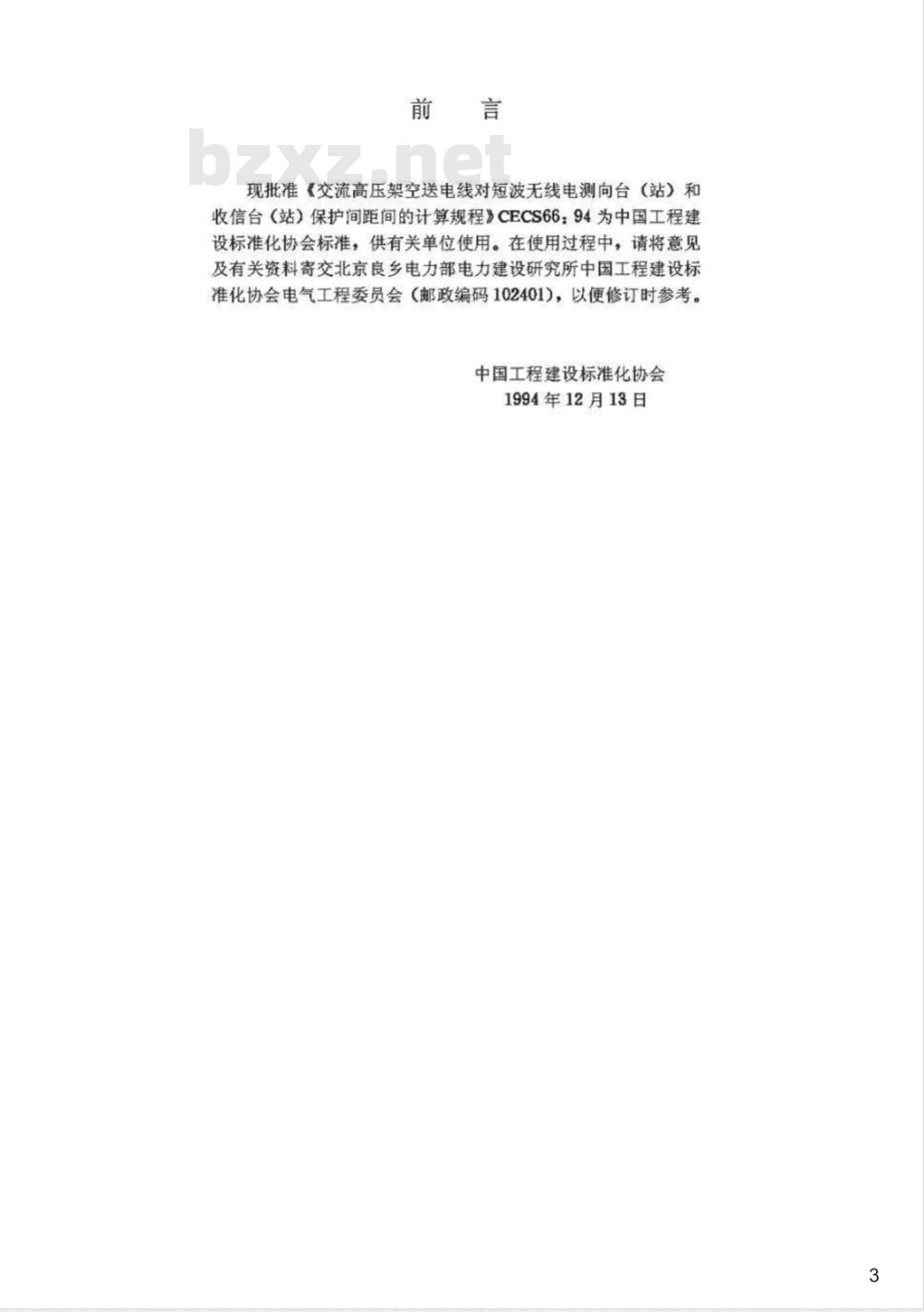

现批准《交流高压架空送电线对短波无线电测向台（站）和收信台（站）保护间距间的计算规程》CECS66：94为中国工程建设标准化协会标准，供有关单位使用。在使用过程中，请将意见及有关资料寄交北京良乡电力部电力建设研究所中国工程建设标准化协会电气工程委员会（邮政编码102401），以便修订时参考。中国工程建设标准化协会
1994年12月13日

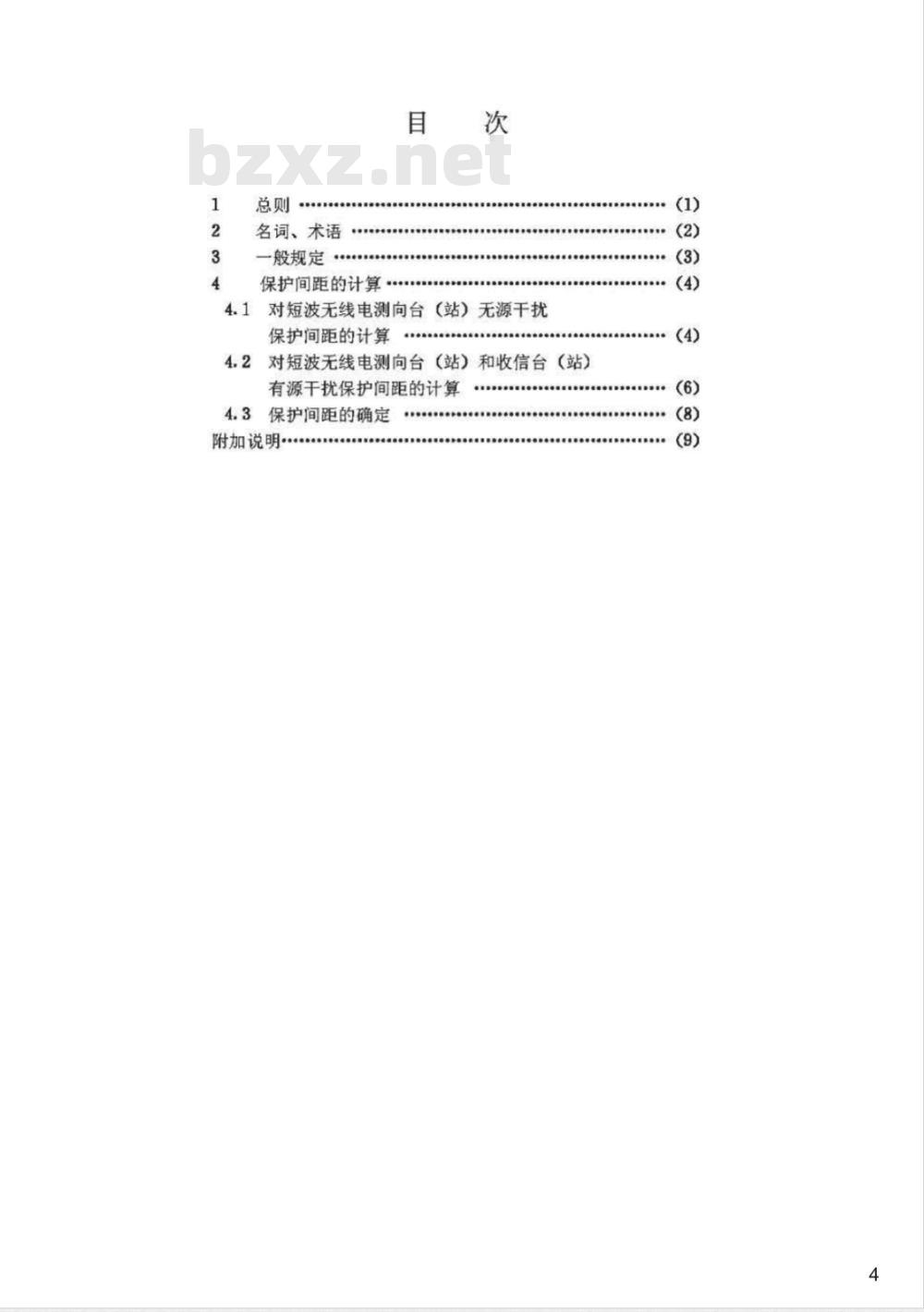

名词、术语
一般规定
保护间距的计算.
对短波无线电测向台（站）无源干扰4.1
保护间距的计算
对短波无线电测向台（站）和收信台（站）有源干扰保护间距的计算
保护间距的确定
附加说明
CiDDDDCIeDDSOSLDUUCOLDDELDte(1)

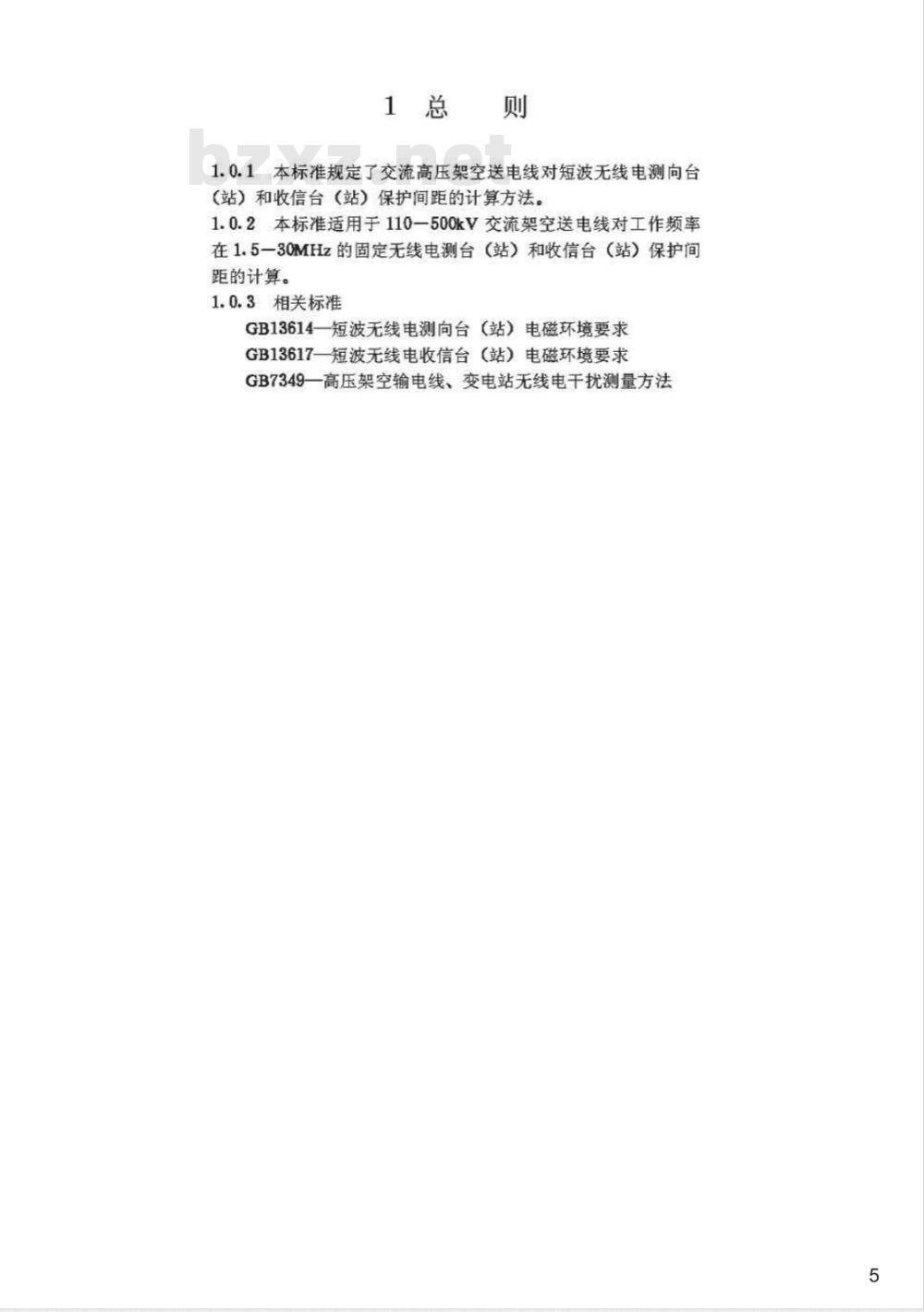

1总则
1.0.1.本标准规定了交流高压架空送电线对短波无线电测向台（站）和收信台（站）保护间距的计算方法。1.0.2本标准适用于110一500kV交流架空送电线对工作频率在1.5一30MHz的固定无线电测台（站）和收信台（站）保护间距的计算。
1.0.3相关标准
GB13614一短波无线电测向台（站）电磁环境要求GB13617一短波无线电收信台（站）电磁环境要求GB7349一高压架空输电线、变电站无线电干扰测量方法5
2名词、术语
2.0.1无线电测向台（站）
利用无线电手段测定无线电发射台和其它辐射源所在方向的设施。
2.0.2无源干扰
在无线电测向天线附近的障碍物，能再次辐射或反射电磁波而影响测向准确度的干扰。
2.0.3有源干扰
对无线电测向和收信产生无线电干扰的各种外部电磁辐射。2.0.4保护间距
为保障短波无线电测向台（站）和收信台（站）正常工作规定的有源干扰源和无源干扰物与短波无线电测向台（站）和收信台（站）天线前沿的最小距离。2.0.5发射机功率
发射机在各种工作状态下的最大标称输出功率。6
3一般规定
3.0.1.交流高压架空送电线杆塔等无源干扰物引起短波无线电测向的方位角误差值不得超过1°。3.0.2交流高压架空送电线无线电干扰引起环境（背景）噪声的增量，对短波无线电测向台（站）和一级短波无线电收信台（站）不得超过0.5dB；对二级无线电收信台（站）不得超过1dB；对三级无线电收信台（站）不得超过1.5dB。7
4保护间距的计算
4.1对短波无线电测向台（站）无源干扰保护间距的计算4.1.1单个杆塔时的计算
单个杆塔引起无线电测向的最大误差为：48m=(180/元)(La/D)
式中：
49ma一由杆塔引起的最大误差（）La—杆塔的高度，m;
D一杆塔与测向天线的距离，m。(4. 1. 1 - 1)
按3.0.1要求△0m不得超过1，则保护间距的计算公式为：D≥(180/元)La
4.1.2考虑邻近杆塔影响时的计算(4.1. 1-2)
4.1.2.1杆塔成直线排列时，按表1增加保护间距的倍数（范围中间，线性插值）。
增加保护间距倍数表
S(杆距）/La(杆高)
10—15
较单根杆塔要求增加的倍数
4.1.2.2杆塔非规则排列时（例如图4.1.2)，应从距测向台8wwW.bzxz.Net
（站）天线最近的杆塔开始，向两侧逐个计算每个杆塔产生的误差值4=0，1，12，2，，n，），直到第n（或）个杆塔所产生的误差小于480的五分之一时为止，即：48m(40m)<460/5
然后取各误差值的平方和根
45=［460+
(4,1.2-1)
(4.1.2—2)
并按再次辐射波可能的来向360范围方位，以及与主波可能2元范围的相位差各取均方根值（为最大值的二分之一）4=40/2
本标准规定符合保护间距要求时，必须48m≤1
交流高压
架空送电
线杆塔
(4. 1.2 — 3)
(4. 1. 2 - 4)
测向台（站)天线
4.1.3电磁波沿地面传播的衰减随频率的升高而增大，本标准规定短波无线电测向台（站）实际使用的最低频率当为5MHz时，可较前述计算出的保护间距值减少百分之三十，最低工作频率在1.5-5MHz之间，按线性插入取值。9
4.2对短波无线电测向台（站）和收信台（站）有源干扰保护间距的计算
4.2.1，保护间距的计算公式
本标准采用控制环境（背景）噪声计算法，即通过允许背景噪声场强的增量来计算保护间距，按每倍程横向传播衰减值100m以内为10dB，100m以外为6dB计算，可得保护间距计算公式为：D =10(CBoNeg(100. 16W-1)23)/20+2)(4.2.1)
D保护间距，m，
Eo一一在实际工作频率和雨天条件，交流高压架空送电线的无线电干扰基准场强经折算后的干扰场强，dB（uV/m),
No-环境（背景）噪声场强，dB（uV/m）：N一一允许环境（背景）噪声场强的增量，dB。4.2.2交流高压送电线的无线电干扰基准场强基准场强是指频率为0.5MHz，距送电线边相导线20m晴天条件下的干扰场强，可用下列方法之一确定。4.2.2.1按国家有关规定的限值取值。4.2.2.2当对交流高压送电线采取降低无线电干扰场强的措施后，可按实际测量所得的无线电干扰基准场强取值。4.2.2.3按有关公式计算
（1）各相导线的基准无线电干扰场强Eos=3.5gms（a）+12r-30-331g（Da/20）Eos=3.5gmor（6）+12r-30-33lg（Db/20)Eo=3.5gm(c）+12r-30-331g(Dc/20)(4. 2.2-1)
Eo，Eob、Eo各相导线的基准无线电干扰场强，dB（uV/10
Da、Db、Dc、一A、B、C相对边线20m处的距离，m；gmx—导线表面最大电位梯度，kV/cm,r导线半径，cm。
（2）如一相导线的无线电干扰电平大于另两相导线的无线电干扰场强3dB时，交流高压架空送电线三相导线的无线电干扰基准电平即为Emx，否则为：
(4.2.2-2)
交流高压架空送电线三相导线的无线电干扰基准场强，dB(uV/m）；
E一各相导线的无线电干扰场强中的最大值，dB（μV/m）；
（3）交流高压架空送电线，每相导线的无线电干扰场强也可简化为：
E=3.5g+12m-30
(4.2.2-3）
交流高压架空送电线三相导线的无线电干扰基准场强为：E=E+1.5
(4.2.2-4)
交流高压架空送电线三相导线的干扰基E
准场强，dB（μV/m），
E一交流高压空送电线，每相导线的干扰场强dB(μV/m);
4.2.3雨天的无线电干扰基准场强应比晴天增加15dB。4.2.4交流高压架空送电线无线电干扰的频率特性无线电干扰的频率特性是指无线电干扰场强修正值与频率的关系
4B=5(1-2(1g10f)}
(4. 2. 4)
