【机械行业标准(JB)】 氨制冷装置用辅助设备 第5部分：蒸发式冷凝器

ICS27.200
备案号：19033—2006

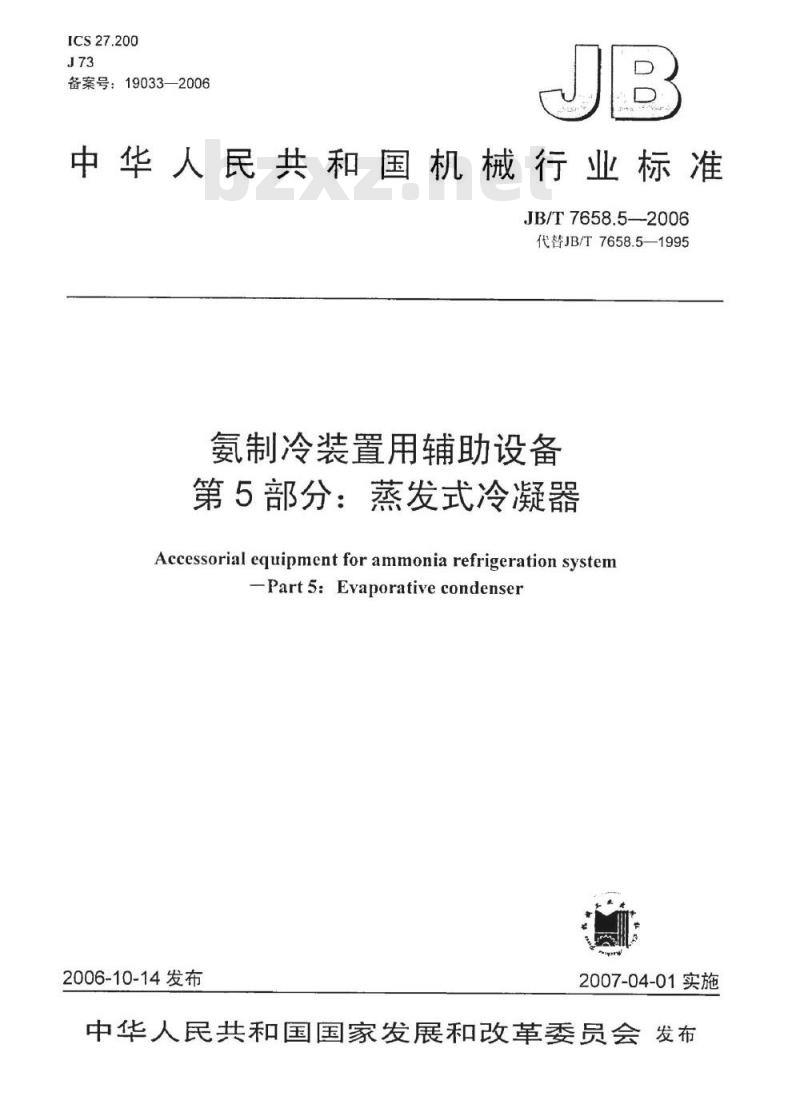

中华人民共和国机械行业标准
JB/T7658.5—2006
代替JB/T7658.5—1995
氨制冷装置用辅助设备
第5部分：蒸发式冷凝器
Accessorial equipment for ammonia refrigeration system-Part5：Evaporativecondenser2006-10-14发布
2007-04-01实施
中华人民共和国国家发展和改革委员会发布前言
规范性引用文件
3术语和定义

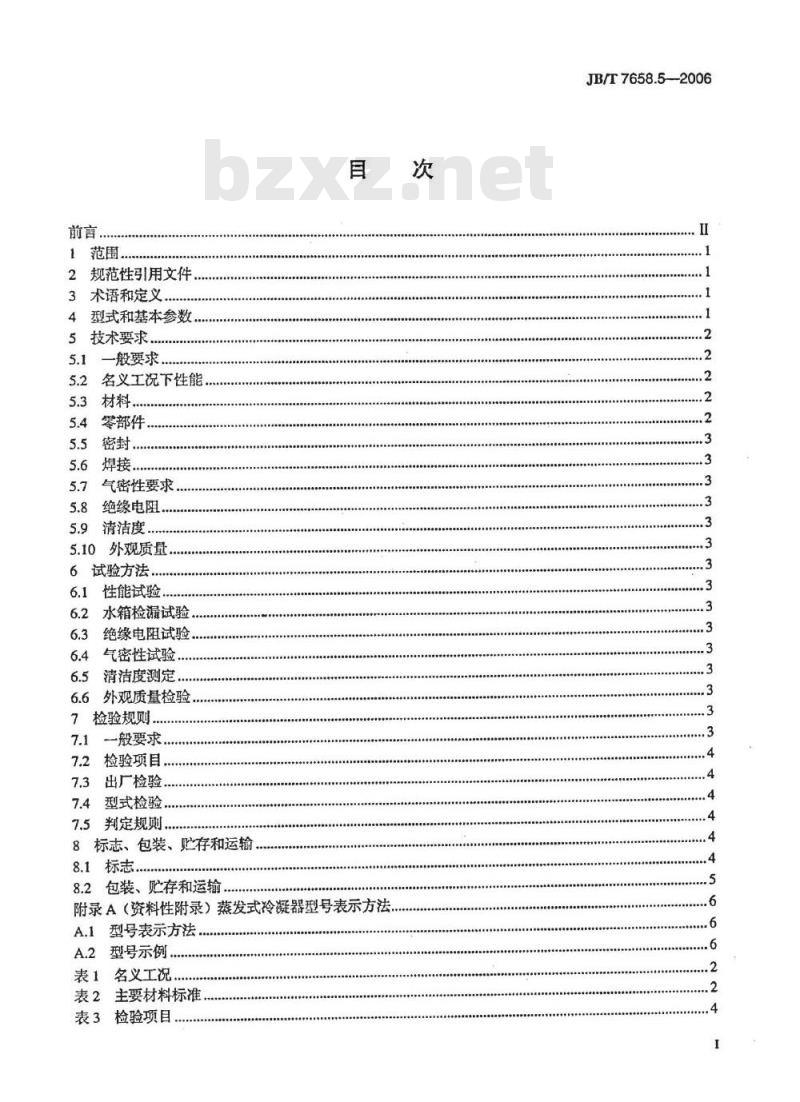

4型式和基本参数
5技术要求..
一般要求
名义工况下性能
零部件，
气密性要求
绝缘电阻
清洁度，
外观质量，
6试验方法
性能试验.
水箱检漏试验
绝缘电阻试验.
气密性试验.
清洁度测定.
6.6外观质量检验
检验规则
一般要求，
检验项目
出厂检验.
型式检验.
判定规则.
8标志、包装、贮存和运输
8.1标志
8.2包装、贮存和运输
附录A（资料性附录）蒸发式冷凝器型号表示方法.A.1型号表示方法
A.2型号示例
表．名义工况..
表2主要材料标准
表3检验项目
JB/T7658.5-2006
JB/T7658.5—2006

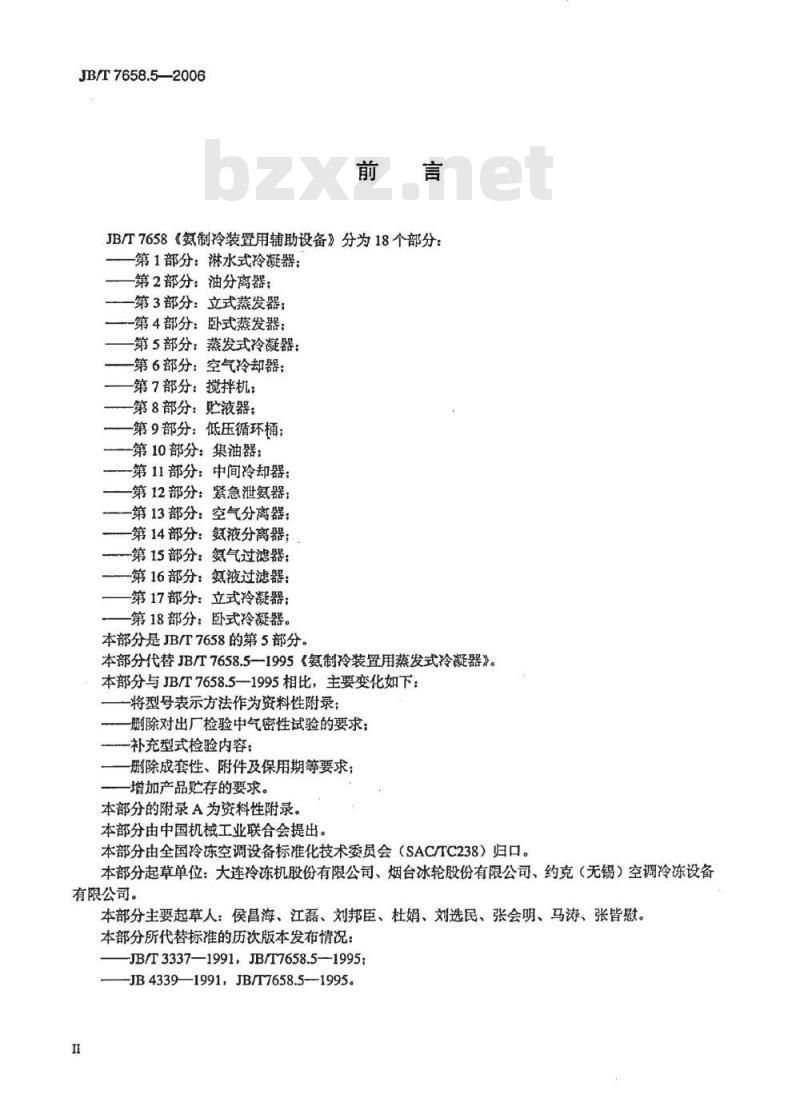

JB/T7658《氨制冷装置用辅助设备》分为18个部分：第1部分：淋水式玲凝器；
第2部分：油分离器：
第3部分：立式蒸发器：
-第4部分：卧式蒸发器：
第5部分：蒸发式冷凝器：
一第6部分：空气冷却器；
一第7部分：搅拌机；
一第8部分：贮液器；
一第9部分：低压循环桶；
第10部分：集油器：
第11部分：中间冷却器；
第12部分：紧急泄氨器；
第13部分：空气分离器；
一第14部分：氨液分离器；
第15部分：氨气过滤器；
一第16部分：氨液过滤器；
第17部分：立式冷凝器：
-第18部分：卧式冷凝器。
本部分是JB/T7658的第5部分。
本部分代替JB/T7658.5—1995《氨制冷装置用蒸发式冷凝器》。本部分与JB/T7658.51995相比，主要变化如下：将型号表示方法作为资料性附录：删除对出厂检验中气密性试验的要求：-补充型式检验内容：
删除成套性、附件及保用期等要求：增加产品贮存的要求。
本部分的附录A为资料性附录。
本部分由中国机械工业联合会提出。本部分由全国冷冻空调设备标准化技术委员会（SAC/TC238）归口。本部分起草单位：大连冷冻机股份有限公司、烟台冰轮股份有限公司、约克（无锡）空调冷冻设备有限公司。
本部分主要起草人：侯昌海、江磊、刘邦臣、杜娟、刘选民、张会明、马涛、张皆慰。本部分所代替标准的历次版本发布情况：JB/T3337—1991，JB/T7658.5—1995-JB4339—1991，JB/T7658.5-1995。I
前言，
规范性引用文件
术语和定义
型式和基本参数
5技术要求
一般要求
名义工况下性能
零部件
气密性要求
绝缘电阻。
清洁度、
外观质量，
6试验方法
性能试验.
水箱检滑试验
绝缘电阻试验
气密性试验
清洁度测定
6.6外观质量检验
检验规则
一般要求.
检验项目
出厂检验.
型式检验.
判定规则.
8标志、包装、贮存和运输
8.1标志
.+.+...++..
8.2包装、贮存和运输
附录A（资料性附录）蒸发式冷凝器型号表示方法A.1型号表示方法
A.2型号示例.
表．名义工况.
表2主要材料标准
表3检验项目
JB/T7658.5--2006
JB/T7658.5—2006
JB/T7658《氨制冷装置用辅助设备》分为18个部分：第1部分：淋水式冷凝器；
第2部分：油分离器；
第3部分：立式蒸发器；
第4部分：卧式蒸发器；
第5部分：蒸发式冷凝器；
第6部分：空气冷却器；
一第7部分：搅拌机；
第8部分：贮液器：
一第9部分：低压循环桶：
一第10部分：集油器；
第11部分：中间冷却器：
第12部分：紧急泄氨器：
第13部分：空气分离器：
第14部分：氮液分离器；
第15部分：气过滤器：wwW.bzxz.Net
一第16部分：氨液过滤器；
一第17部分：立式冷凝器；
第18部分：卧式冷凝器。
本部分是JB/T7658的第5部分。
本部分代替JB/T7658.5-1995《氨制冷装置用蒸发式冷凝器》。本部分与JB/T7658.5—1995相比，主要变化如下：将型号表示方法作为资料性附录；删除对出厂检验中气密性试验的要求，补充型式检验内容：
删除成套性、附件及保用期等要求，增加产品贮存的要求。
本部分的附录A为资料性附录。
本部分由中国机械工业联合会提出。本部分由全国冷冻空调设备标准化技术委员会（SAC/TC238）归口。本部分起草单位：大连冷冻机股份有限公司、烟台冰轮股份有限公司、约克（无锡）空调冷冻设备有限公司。
本部分主要起草人：侯昌海、江磊、刘邦臣、杜娟、刘选民、张会明、马涛、张皆慰。本部分所代替标准的历次版本发布情况：-JB/T3337—1991，JB/T7658.5—1995JB4339—1991，JB/T7658.5—1995。II
1范围
JB/T7658.5-2006
氨制冷装置用辅助设备第5部分：蒸发式冷凝器JB/T7658的本部分规定了氨制冷装暨用蒸发式冷凝器（以下简称为“蒸发式冷凝器”）的术语和定义，型式与基本参数、技术要求、试验方法、检验规则、标志、包装、贮存和运输。本标准适用于氨制冷装置用蒸发式冷凝器。2规范性引用文件
下列文件中的条款通过JB/T7658的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T699—1999优质碳素结构钢
GB/T700—1988碳素结构钢（neqDIN630：1987）GB/T912--1989碳素结构钢和低合金结构钢热轧薄钢板及钢带GB/T2518—2004连续热镀锌钢板及钢带GB/T3091—20011
低压流体输送用焊接钢管（negISO559：1991）碳索结构钢和低合金结构钢热轧厚钢板和钢带（neqTOCT14637：1979）GB/T3274-1988
GB/T3280不锈钢冷轧钢板
GB/T4237不锈钢热轧钢板
GB/T51171995
GB/T5118-1995
碳钢焊条（eqvANSVAWSA5.1：1981）低合金钢焊条（negANSVAWSAS.5：1981）气体保护电弧焊用碳钢、低合金钢焊丝（neqANSVAWSAS.18：1979）GB/T8110—1995
输送流体用无缝钢管（neqISO559：1991）GB/T8163—1999
GBT13306—1991标牌
熔化焊用钢丝
GB/T14957—1994
GB/T15675连续电镀锌冷轧钢板及钢带JB/T4750—2003
JB/T7249—1994
制冷装置用压力容器
制冷设备术语
制冷设备清洁度测定方法
JB/T9058-—1999
3术语和定义
JB/T7249中确立的以及下列术语适用于JB/T7658的本部分。3.1
蒸发式冷凝器evaporativecondenser利用空气强制循环和水分的蒸发将制冷剂凝结热带走的冷凝器。4型式和基本参数
4.1蒸发式冷凝器按其送风型式分为送风式和吸风式两种。4.2蒸发式冷凝器的型号表示方法参见附录A。4.3蒸发式冷凝器的名义工况见表1。JB/T7658.52006
冷凝温度
人口湿球温度
人口干球温度
循环水盘
污垢系数
表1名义工况
m/(h·kw)
蒸发式冷凝器的名义工况时的排热量按制造厂规定值。4.4
4.5设计条件：
设计压力：2.0MPa；
设计温度：150℃。
5技术要求
5.1般要求
蒸发式冷凝器制造应符合本部分的规定，并按经规定程序批准的图样和技术文件制造，也可按用户和制造厂的协议制造。
5.2名义工况下性能
蒸发式冷凝器在名义工况下进行试验时，其排热量不应小于名义规定值的95%。蒸发式冷凝器外表面在名义工况下的传热系数大于或等于1.74kW/m2.℃。5.3材料
5.3.1主要受压元件应具有材质证明书。5.3.2蒸发式冷凝器所用的主要材料标准应符合表2的规定：表2主要材料标准
材料名称
标准号
5.4零部件
GB/T3091
GB/T8163
GB/T699，GB/T700，GB/T912，GB/T3274GB/T2518，GB/T15675GB/T3280、GB/T4237焊材
GB/T5117，GB/T5118，
GB/T14957，GB/T8110
5.4.1冷凝盘管
制作前冷凝管应校直，除去表面氧化皮和污物，确保管内清洁、干燥。5.4.1.1
弯管的圆度公差应不大于管子外径的15%。5.4.1.2
5.4.1.3管子弯曲处的壁厚减薄量应不大于原壁厚的17%，弯曲处不应有皱折、压痕等缺陷。5.4.1.4冷凝盘管或支架应热镀锌。5.4.2箱体
5.4.2.1箱体可用带有防腐保护膜的金属板（如表面镀锌、喷塑或油漆的碳钢）、不锈钢或耐腐蚀的非金属板制成。箱板平整、光滑，不应有斑点、挂瘤等缺陷。5.4.2.2水箱不应有渗漏，应设有排水口。5.4.2.3补水系统浮球装置运行灵活。5.4.3风机和水泵
风机和水泵应能适应潮湿的工作环境，并应符合相关标准的规定。2
5.4.4挡水板
5.4.4.1材料选用耐腐蚀镀锌板、塑料板或玻璃钢。5.4.4.2应无变形、扭曲和机械损伤，外形应光洁、平整、美观。5.4.5喷嘴
5.4.5.1材料选用铜或塑料。
5.4.5.2喷水均勾、拆卸方便，
5.5密封
5.5.1侧板接缝和其他接缝处均应用橡胶垫板、泡沫塑料或密封胶密封。5.5.2密封表面应平整，确保板间不渗漏。5.6焊接
5.6.1焊接表面不应有裂纹、气孔、孤坑和夹渣等缺陷。5.6.2焊缝同部位的返修次数不宜超过两次。5.6.3焊缝上的熔渣和两侧的飞溅物应清除。5.7气密性要求
a）蒸发式冷凝器的冷凝盘管组装前进行气密性试验，试验压力为2.0MPa；b）型式试验时整机应进行气密性试验，试验压力为2.0MPa。5.8绝缘电阻
JB/T7658.5—2006
风机和水泵的电动机接线盒端子应做绝缘电阻试验，绝缘线路与接地之间的绝缘电阻应不小于2MQ（采用500V绝缘电阻表测量）。5.9清洁度
蒸发式冷凝器内部应清洁；其与制冷剂接触部位的杂质含量应不超过800mg/m2。5.10外观质量
5.10.1蒸发式冷凝器造型应美观大方，焊缝表面应涂防腐漆。5.10.2如蒸发式冷凝器外表面需涂油漆，则油漆应均匀光滑、色泽一致，不应有影响外观的缺陷。6试验方法
6.1性能试验
蒸发式冷凝器性能试验方法可采用工业运行试验。6.2水箱检漏试验
水箱焊接后进行盛水或煤油检漏，保持10min，检查水箱各焊缝处应无渗漏。6.3绝缘电阻试验
在常温或相对湿度小于或等于80%的条件下，采用500V绝缘电阻表测量风机和水泵的电动机接线盒端子的绝缘线路与接地之间的绝缘电阻，其值应不小于2MQ2。6.4气密性试验
气密性试验试验方法按JB/T4750的规定。6.5清洁度测定
蒸发式冷凝器的清洁度测定可参照JB/T9058的规定。6.6外观质盘检验
外观质量检验使用计量器具和目测。7检验规则
7.1一般要求
蒸发式冷凝器应由制造厂的技术检验部门按本部分和技术文件进行检验，合格后方可出厂。3
JB/T7658.5—2006
7.2检验项目
7.2.1检验分类
蒸发式冷凝器的检验分出厂检验和型式检验。7.2.2检验项目
蒸发式冷凝器的检验项目应符合表3的规定。表3检验项目
检验项目
水箱检漏试验
盘管气密性试验
绝缘电阻试验
外观质量
清洁度
整机气密性试验
性能试验
出厂检验
注：“}”为必检的项目，“”为不必检的项目。7.3出厂检验
每台蒸发式冷凝器均应进行出厂检验。7.4型式检验
下列情况之一时应进行型式检验：a）试制的新产品：
型式检验
技术要求
b）正式生产后，如结构材料、工艺有较大改变可能影响产品性能时：c）正常生产时每年至少进行一次；d）停产半年以上恢复生产时：
e）国家质量监督机构提出型式检验要求时。试验方法
7.5判定规则
产品经检验后，检验项目有一项不符合时，则视为产品不合格；不合格项修正后，应进行复检，全部通过为合格。
8标志、包装、贮存和运输
8.1标志
8.1.1铭牌
蒸发式冷凝器应在明显平整的部位上固定铭牌，铭牌应符合GBT13306的规定，铭牌上应标出以下内容：
a）制造单位及商标；
b）产品型号及产品名称
c）风机功率及水泵功率：
d）运输重量：
e）出厂编号及出广日期。
8.1.2出厂文件
蒸发式冷凝器出厂时应随机配带下列文件。8.1.2.1产品合格证，其内容为：a）制造单位及商标；
b）产品名称；
c）产品型号：
d）出厂编号：
e）检验结论：
f）检验负责人签字：
g）出厂日期。
8.1.2.2产品说明书，其内容为：a）产品名称：
b）产品型号；
c）用途及适用范围：
d）规格及技术参数：
e）结构及工作原理：
f）安装及使用说明：
g）维护、保养与维修：
h）外形尺寸图。
8.1.2.3装箱单。
8.2包装、贮存和运输
JB/T7658.5-2006
8.2.1蒸发式冷凝器外露钢制接管口处应涂防锈剂并予以密封，组装法兰应以螺栓紧固，其密封面涂防锈油脂，并予封闭。
8.2.2蒸发式冷凝器可以裸装或装箱。8.2.3蒸发式冷凝器在贮存和运输过程中不应碰撞，包装后应贮存于干燥、通风良好场所。8.2.4运输时应据型号不同，安装木质或钢质底座托架。发货时，应有发货标志和包装、运输标志。8.2.5
JB/T7658.5—2006
A.1型号表示方法
附录A
（资料性附录）
蒸发式冷凝器型号表示方法
蒸发式冷凝器型号表示方法按下列规定：ZN
A.2型号示例
改型编号：用阿拉伯数字表示，第一次设计的产品省略名义排热量：用数字表示，单位为kw送风型式：S表示送风式，X表示吸风式蒸发式冷凝器代号
ZNS500-1：名义排热量500kW，第一次改型的送风式冷凝器。ZNX200：名义排热量200kW的吸风式冷凝器。6
a）制造单位及商标；
b）产品名称；
c）产品型号；
d）出厂编号：
e）检验结论：
f）检验负责人签字
g）出厂日期。
8.1.2.2产品说明书，其内容为
a）产品名称：
b）产品型号：
c）用途及适用范围：
d）规格及技术参数：
e）结构及工作原理；
f）安装及使用说明：
g）维护、保养与维修；
h）外形尺寸图。
8.1.2.3装箱单。
8.2包装、存和运输
JB/T7658.5——2006
8.2.1蒸发式冷凝器外露钢制接管口处应涂防锈剂并予以密封，组装法兰应以螺栓紧固，其密封面涂防锈油脂，并予封闭。
8.2.2蒸发式冷凝器可以裸装或装箱。8.2.3蒸发式冷凝器在贮存和运输过程中不应碰撞，包装后应贮存于干燥、通风良好场所。8.2.4运输时应据型号不同，安装木质或钢质底座托架。8.2.5发货时，应有发货标志和包装、运输标志。S
