【机械行业标准(JB)】 汽轮机管道附件 柔性石墨密封件技术条件

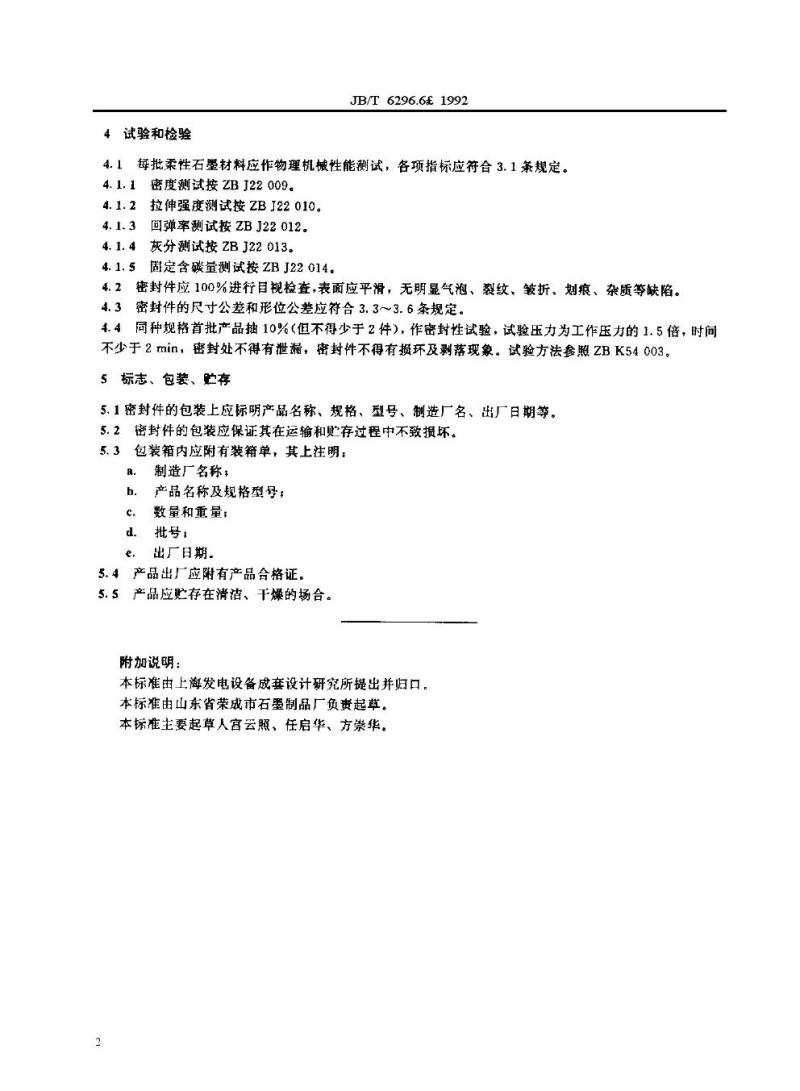

中华人民共和机械戒行业标准 JB/T 6296.6-1992 本标准规定了锅炉、汽轮机、燃气轮机及其辅机用柔性石墨密封件的基本要求。本标准适用于锅炉、汽轮机、燃气轮机及其辅机用柔性石墨密封件。其它行业用柔性石墨密封件（以下简称密封件）可参照采用。 2 引用标准 GB 700 碳素结构钢 GB 1184 形状和位置公差未注公差的规定 GB 2598 冷轧不锈、耐热钢带 GB 3280 不锈耐酸及耐热钢薄钢板技术条件 ZBJ 22009 柔性石墨板材密度测试方法 ZBJ 22010 柔性石墨板材拉伸强度测试方法 ZBJ 22012 柔性石墨板材压缩率、回弹率测定方法 ZBJ 22013 柔性石墨板材灰分测定方法 ZBJ 22014 柔性石墨板材固定含碳量测定方法 ZBK 54003 汽轮机水压试验技术条件 3 技术要求 3.1 柔性石墨的物理机械性能应符合下表的规定。 密度：1.6 g/cm³ 拉伸强度：≥ 3.5 MPa 回弹率：> 30% 密度偏差不得大于 ± 0.1 g/cm²。 3.2 密封件的厚度偏差不得大于 ± 0.08 mm。 3.3 固定含碳量： ≥ 96%。 3.4 密封件的表面粗糙度：填料环为缠绕式垫片，复合垫片为 3.2 μm。 3.5 密封件两密封面平行度应符合 GB 1184 的要求。 3.6 缠绕式垫片用钢带材料选用 1Cr18Ni9Ti，技术条件应符合 GB 2598。 3.7 带加强环的缠绕式垫片的加强环材料选用 0Cr13 或 Q235-A 钢表面镀锌，技术条件应符合 GB 3280 或 GB 700。 3.8 复合垫片用加强板材料选用 1Cr18Ni9Ti 或其它材料，技术条件应符合 GB 3280 或相应的标准。 4 试验和检验 4.1 每批柔性石墨材料应作物理机械性能测试，各项指标应符合 3.1 条规定。 4.1.1 密度测试按 ZBJ 22009。 4.1.2 拉伸强度测试按 ZBJ 22010。 4.1.3 回弹率测试按 ZBJ 22012。 4.1.4 灰分测试按 ZBJ 22013。 4.1.5 固定含碳量测试按 ZBJ 22014。 4.2 密封件应 100% 进行目视检查，表面应平滑，无明显气泡、裂纹、皱折、划痕、杂质等缺陷。 4.3 密封件的尺寸公差和形位公差应符合 3.3 ～ 3.6 条规定。 4.4 同种规格首批产品抽 10%（但不得少于 2 件），作密封性试验，试验压力为工作压力的 1.5 倍，时间不少于 2 min，密封处不得有泄漏，密封件不得有损环及剥落现象。试验方法参照 ZBK 54003。 5 标志、包装、贮存 5.1 密封件的包装上应标明产品名称、规格、型号、制造厂名、出厂日期等。 5.2 密封件的包装应保证其在运输和贮存过程中不致损坏。 5.3 包装箱内应附有装箱单，其上注明： a. 制造厂名称 b. 产品名称及规格型号；数量和重量； c. 批号； d. 出厂日期。 5.4 产品出厂应附有产品合格证。 5.5 产品应贮存在清洁、干燥的场合。 附加说明： 本标准由上海发电设备成套设计研究所提出并归口。本标准由山东省荣成市石墨制品厂负责起草。本标准主要起草人宫云照、任启华、方崇华。
