【机械行业标准(JB)】 汽轮机管道附件 弯头、三通、缩节

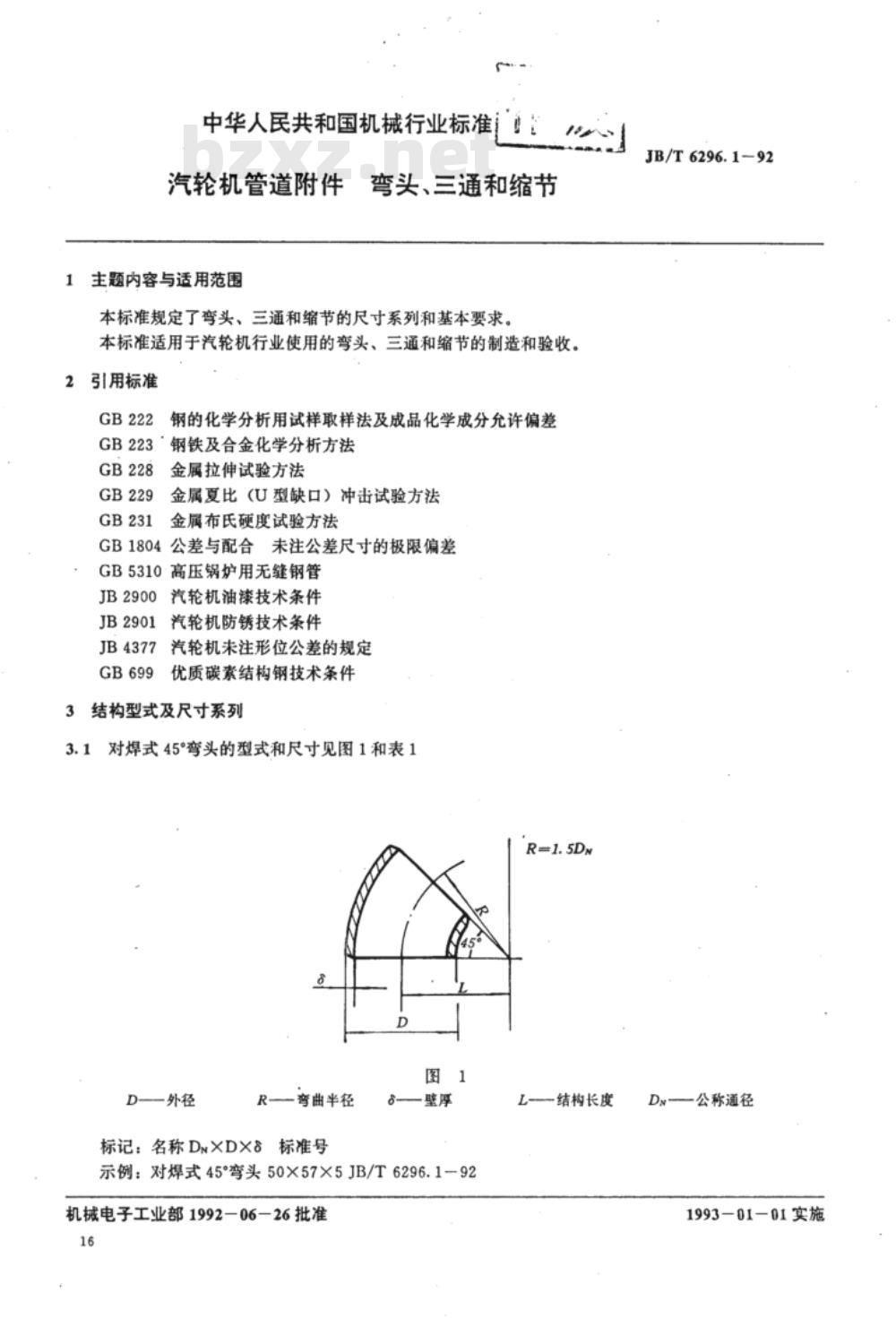

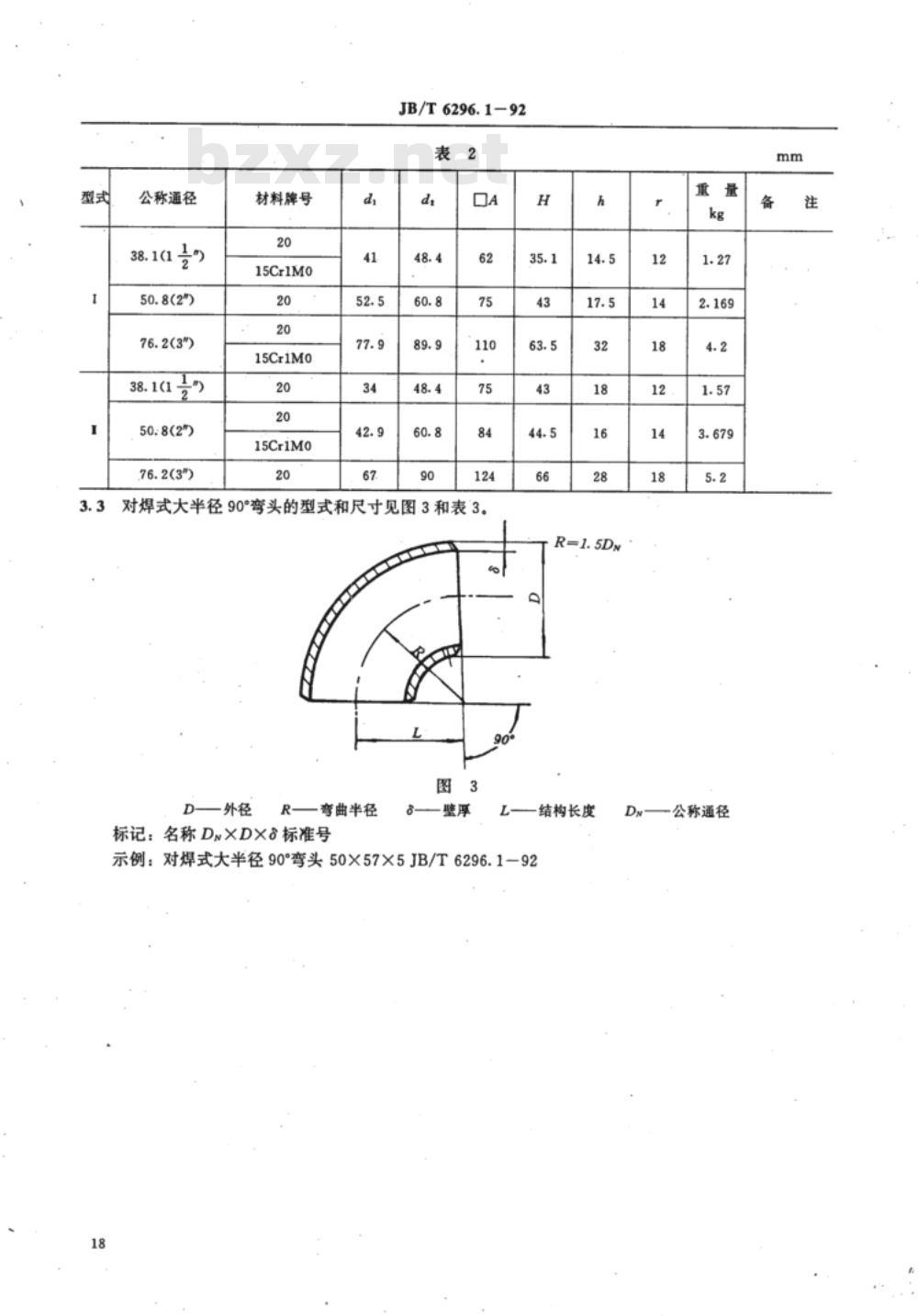

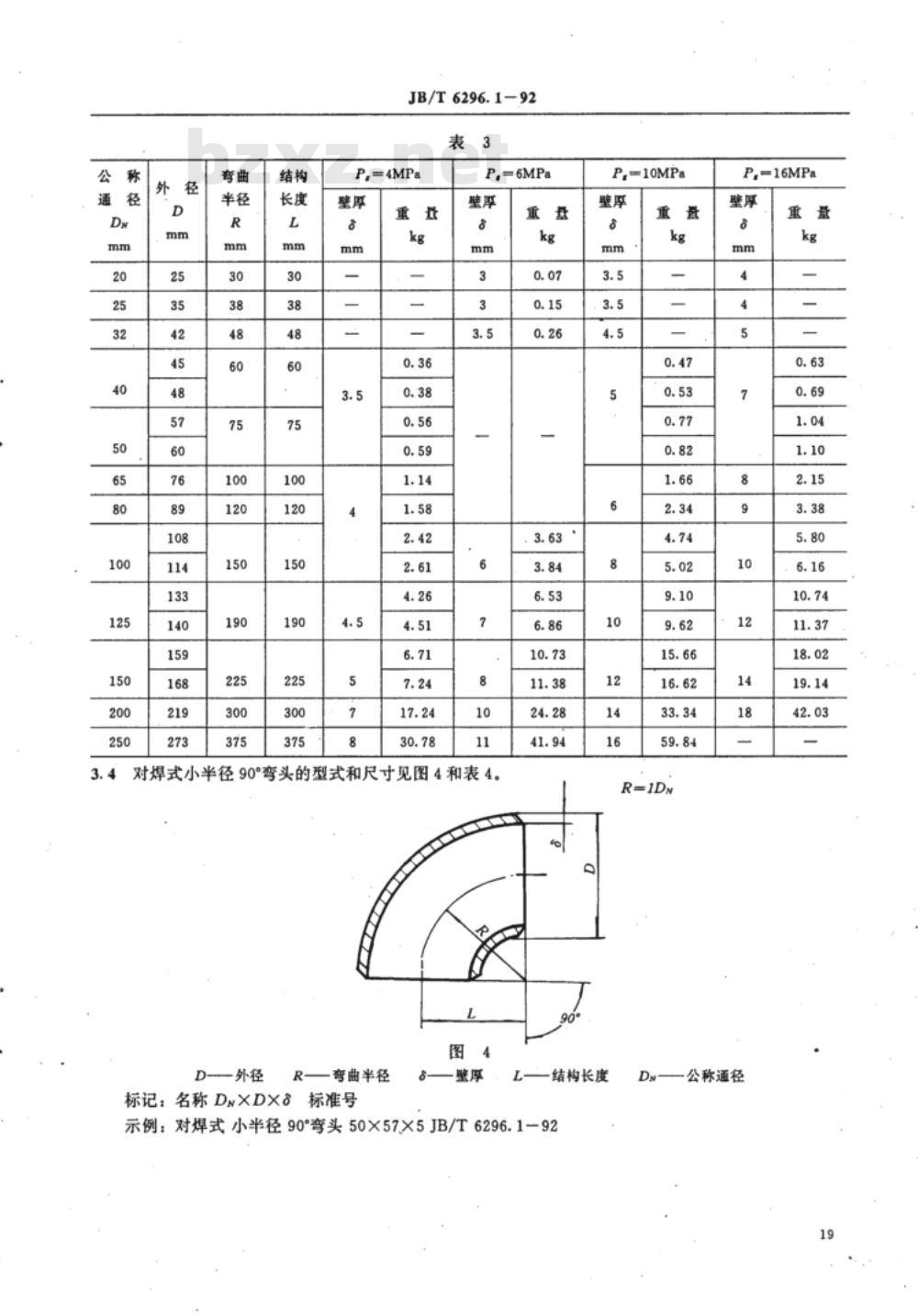

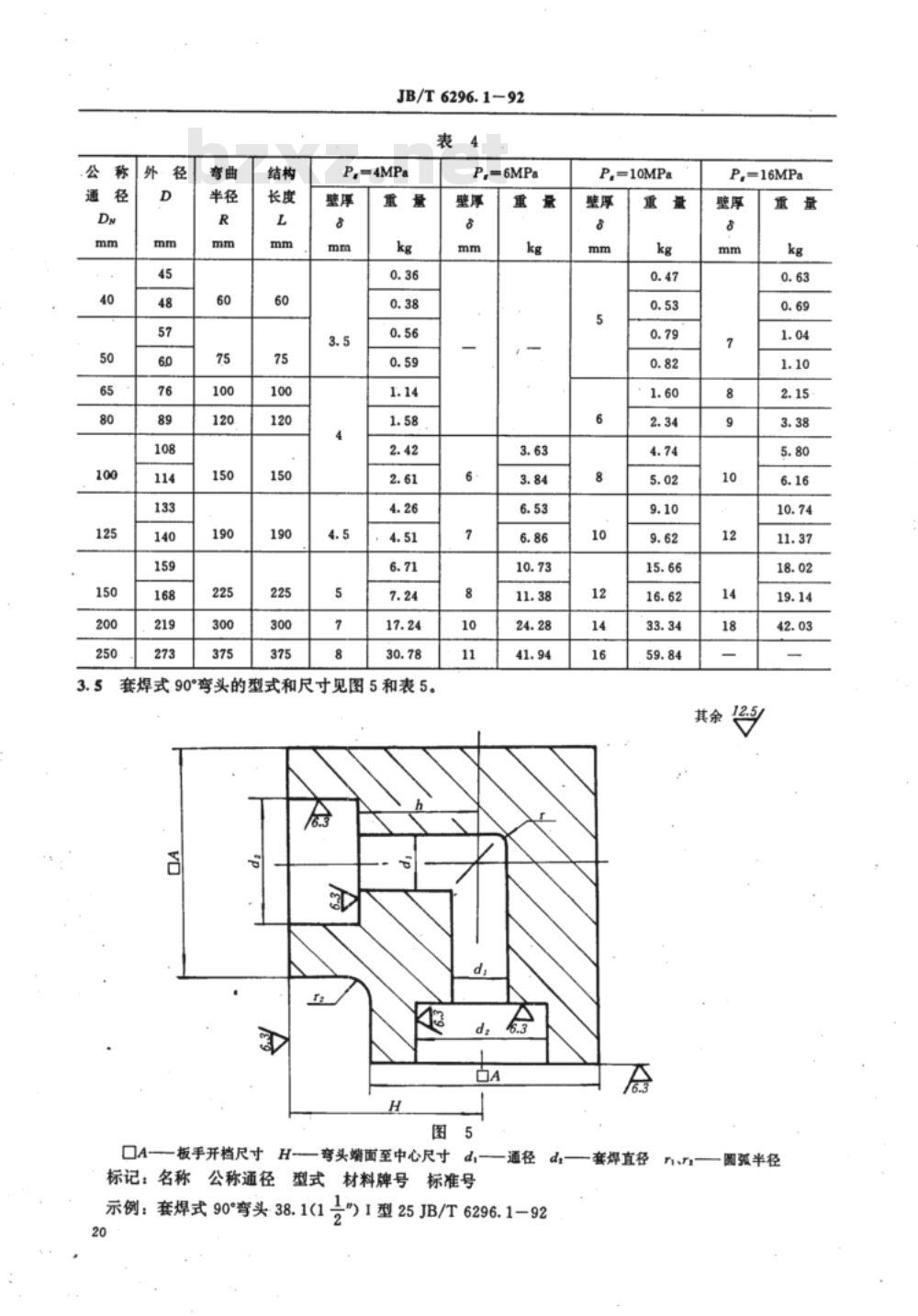

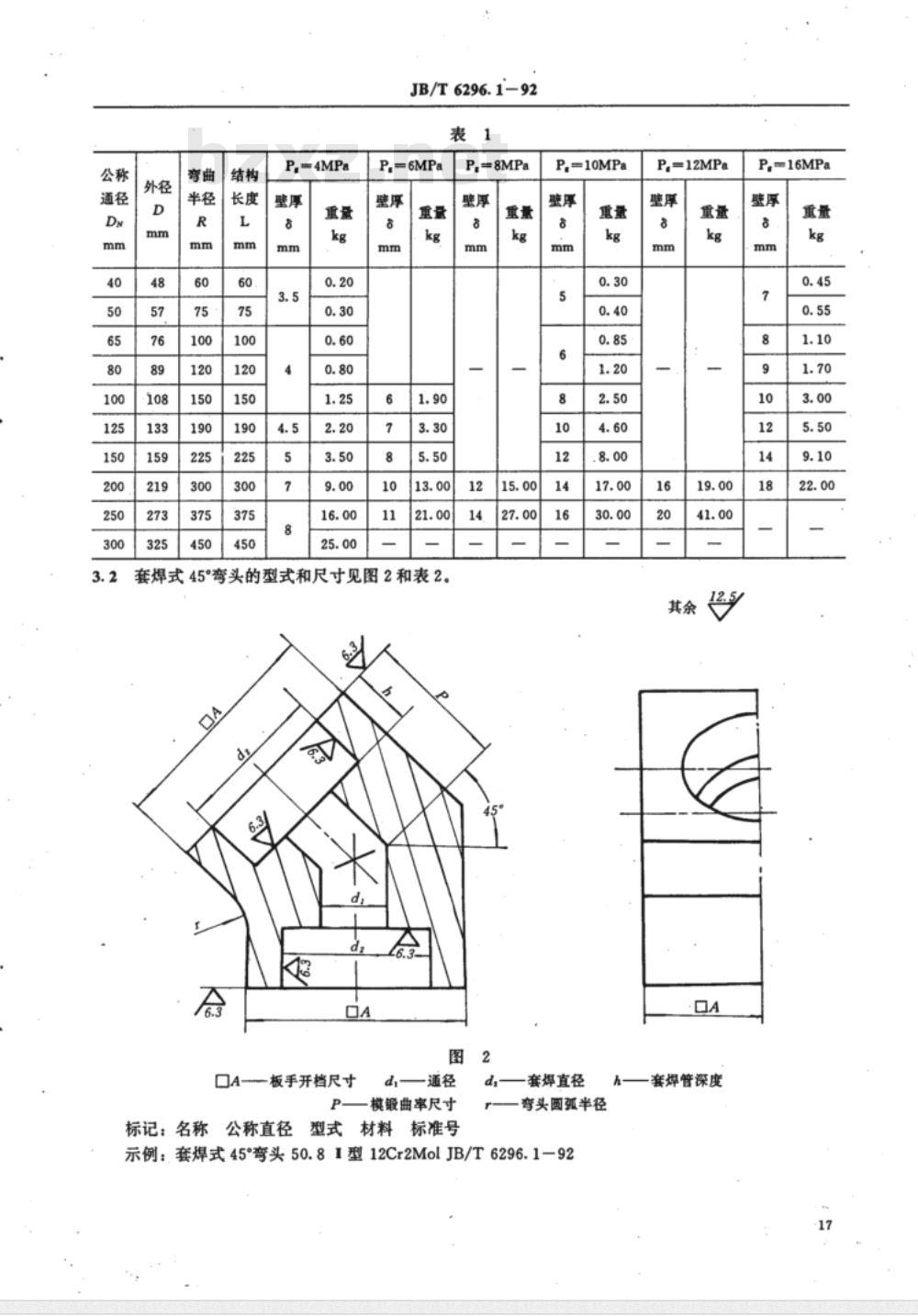

中华人民共和国机械行业标准 汽轮机管道附件 1. 范围 本标准规定了弯头、三通和缩节的尺寸系列和基本要求。适用于汽轮机行业使用的弯头、三通和缩节的制造和验收。 2. 引用标准 - GB222 钢的化学分析用试样取样法及成品化学成分允许偏差 - GB223 钢铁及合金化学分析方法 - GB228 金属拉伸试验方法 - GB229 金属夏比（U型缺口）冲击试验方法 - GB231 金属布氏硬度试验方法 - GB1804 公差与配合未注公差尺寸的极限偏差 - GB5310 高压锅炉用无缝钢管 - JB2900 汽轮机油漆技术条件 - JB2901 汽轮机防锈技术条件 - JB4377 汽轮机未注形位公差的规定 - GB699 优质碳素结构钢技术条件 3. 结构型式及尺寸系列 3.1 对焊式45°弯头的型式和尺寸见图1和表1。 - 外径 D，弯曲半径 R：标记名称 D×D×8，标准号 8，壁厚 5mm，示例：对焊式45°弯头 50×57×5 JB/T6296.1-92 - 公称通径：40, 50, 65, 80, 100, 125, 150, 200, 250, 300 mm - 外径：48, 57, 76, 89, 108, 133, 159, 219, 273, 325 mm - 弯曲半径：60, 75, 100, 120, 150, 190, 225, 300, 375, 450 mm - 结构长度：60, 75, 100, 120, 150, 190, 225, 300, 375, 450 mm - 重量：0.20, 0.30, 0.60, 0.80, 1.25, 2.20, 3.50, 9.00, 16.00, 25.00 kg 3.2 套焊式45°弯头的型式和尺寸见图2和表2。 - 公称通径、外径、壁厚和重量等数据按技术协议详细规定，示例：套焊式45°弯头 50.8×12Cr2Mo JB/T6296.1-92。 3.3 对焊式大半径90°弯头的型式和尺寸见图3和表3。 - 示例：对焊式大半径90°弯头 50×57×5 JB/T6296.1-92。 注：上述表格及图示包含了不同型号和规格的详细尺寸数据，并根据标准提供了具体的公称通径、外径、弯曲半径、壁厚、结构长度及重量等技术要求。 本标准适用于汽轮机管道系统的设计、制造及验收，确保相关管道附件的合格与安全使用。
