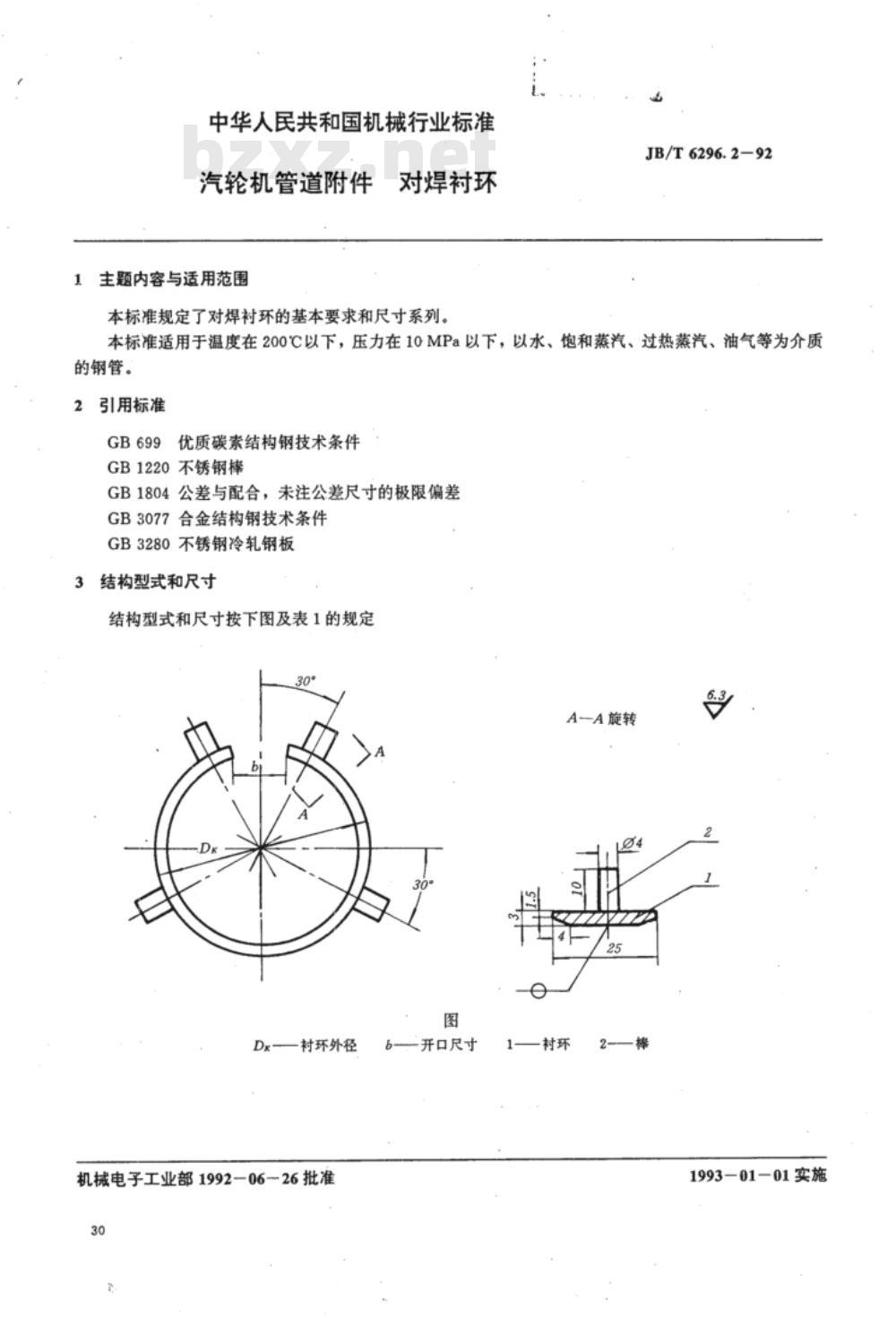

中华人民共和国机械行业标准
汽轮机管道附件
：对焊衬环
主题内容与适用范围
本标准规定了对焊衬环的基本要求和尺寸系列。JB/T6296.2-92
本标准适用于温度在200℃以下，压力在10MPa以下，以水、饱和蒸汽、过热蒸汽、油气等为介质的钢管。
2引用标准
GB699优质碳素结构钢技术条件
GB1220不锈钢棒
GB1804公差与配合，未注公差尺寸的极限偏差GB3077合金结构钢技术条件
GB3280不锈钢冷轧钢板
3结构型式和尺寸
结构型式和尺寸按下图及表1的规定A-A旋转
村环外径
机械电子工业部1992—06-26批准30
开口尺寸
1993-01-01实施
公称通
无缝钢管规格
外径乘壁厚
73×476×4
108×4
133×4
219×6
273×8
325×8
377×10
426×13
480×15
530×15
JB/T6296.2-92
注：当钢管内径和Dx略有差异时，可自行调整尺寸，但“b”尺寸不得大于表1规定的1倍。标记：
公称通径50mm，材料为12Cr1MoV的对焊衬环的标记示例：衬环D%50
5技术要求wwW.bzxz.Net
12Cr1MoVJB/T6296.2-92
5.1衬环外径(Dk)尺寸公差按GB1804的h16，棒与衬垫焊接后的对称度为1mm。5.2衬环应采用表2中规定的材料。表2
材料名称
优质碳素钢
合金结构钢
不锈钢
注：括号内钢种为不推荐使用。20
12Cr1MoV
o0Cr19Ni11
(1Cr18Ni9Ti)）
GB3077
GB1220
5.3衬环的外观表面应具有正确的几何形状，不应有曲折，起伏不平以及歪斜等缺陷。5.4衬垫与棒应焊接牢固。
检验规则
GB3280
6.1产品出厂前必须经工厂技术检查部门验收，并出具合格证或标上有关合格标记才能出厂6.2产品应100%进行外观质量检查。31
JB/T6296.292

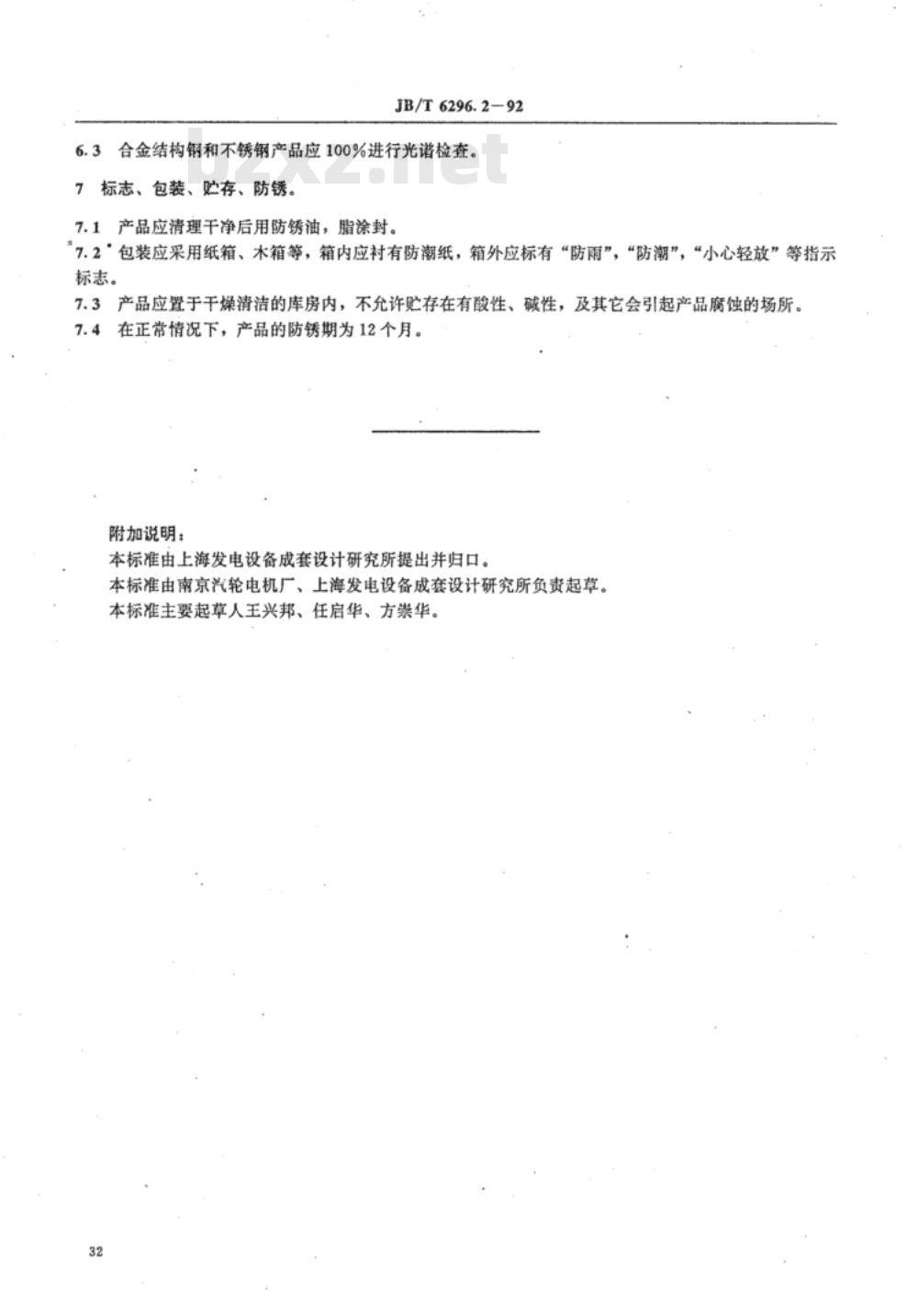

6.3合金结构钢和不锈钢产品应100%进行光谱检查。7标志、包装、贮存、防锈。
7.1产品应清理干净后用防锈油，脂涂封。7.2'包装应采用纸箱、木箱等，箱内应衬有防潮纸，箱外应标有“防雨”，“防潮”，“小心轻放”等指示标志。
7.3产品应置于干燥清洁的库房内，不允许贮存在有酸性、碱性，及其它会引起产品蚀的场所。7.4在正常情况下，产品的防锈期为12个月。附加说明：
本标准由上海发电设备成套设计研究所提出并归口。本标准由南京汽轮电机厂、上海发电设备成套设计研究所负责起草。本标准主要起草人王兴邦、任启华、方崇华。32
