中华人民共和国机械行业标准
汽轮机管道附件
主题内容与适用范围
氩弧焊对焊衬环
本标准规定了氨弧焊对焊衬环的尺寸系列和基本要求。本标准适用于以水，饱和蒸汽、过热蒸汽、油气等为介质的钢管2引用标准
GB699优质碳素钢技术条件
GB1220不锈钢棒
GB1804公差与配合，未注公差尺寸的极限偏差GB3280不锈钢冷轧钢板

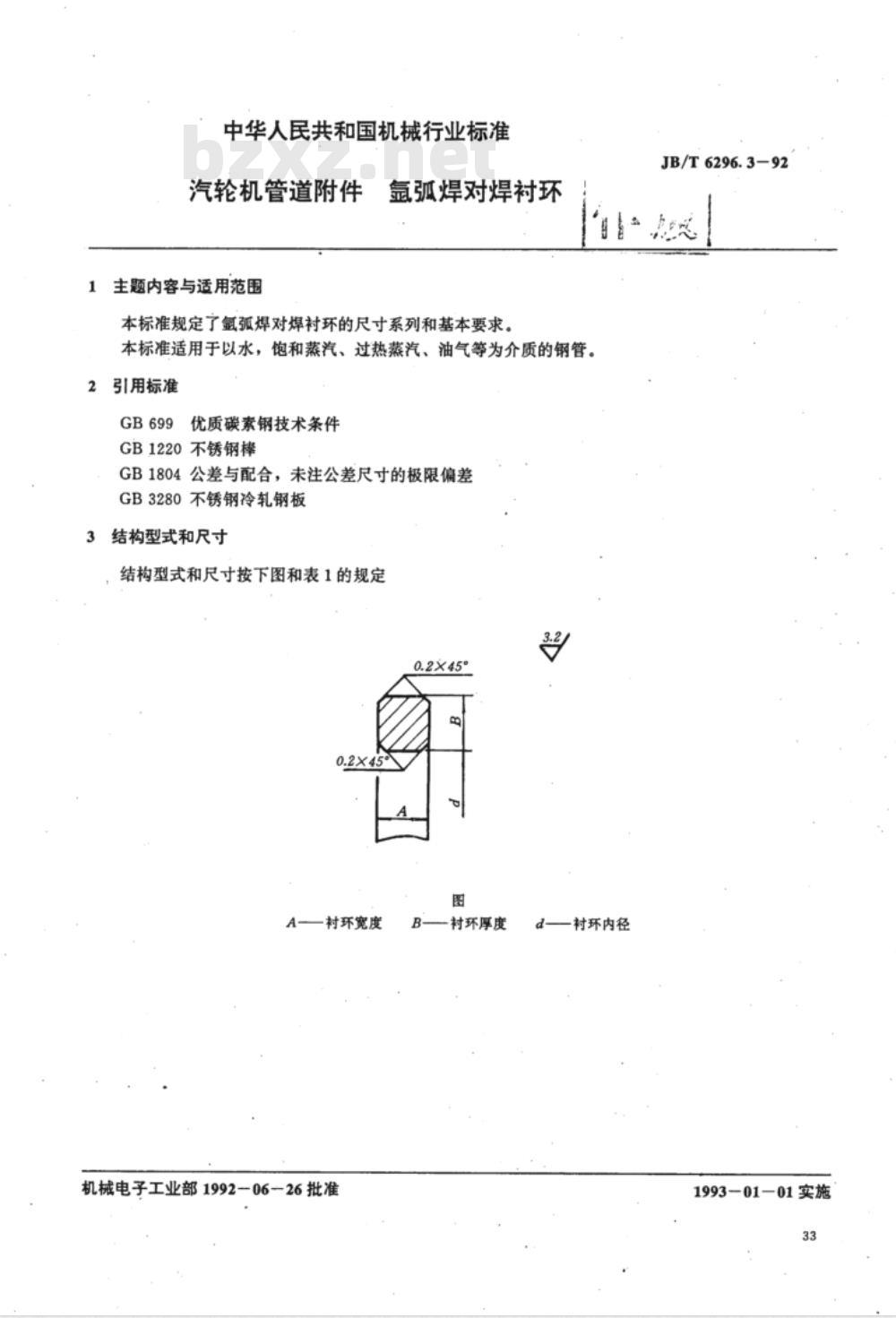

结构型式和尺寸
结构型式和尺寸按下图和表1的规定0.2×45°
衬环宽度
机械电子工业部1992-06-26批准村环厚度
衬环内径
JB/T6296.3-92
1993-01-01实施

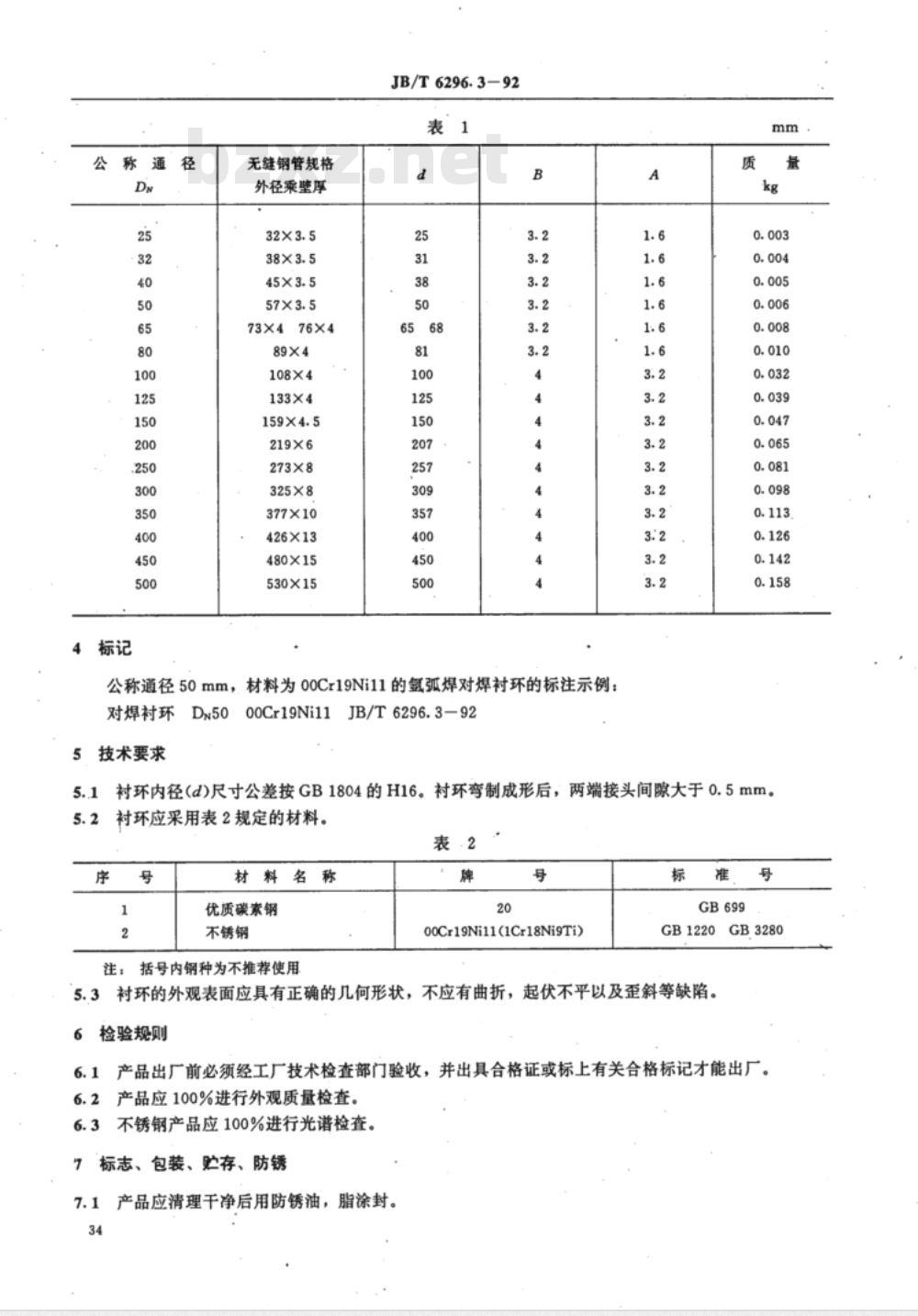

公称通
无缝钢管规格
外径乘壁厚
73×476×4
108×4
133×4
219×6
273×8
325×8
377×10
426×13
480×15
530×15
JB/T6296.3-92
公称通径50mm，材料为00Cr19Ni11的氩弧焊对焊衬环的标注示例：对焊衬环D5000Cr19Ni11
5技术要求
JB/T6296.3—92
5.1衬环内径(d)尺寸公差按GB1804的H16。衬环弯制成形后，两端接头间隙大于0.5mm。5.2衬环应采用表2规定的材料。表·2
材料名称
优质碳素钢
不锈锅
注；括号内钢种为不推荐使用
00Cr19Ni11(1Cr18Ni9Ti)
GB1220GB3280
5.3衬环的外观表面应具有正确的几何形状，不应有曲折，起伏不平以及歪斜等缺陷。6检验规则
6.1产品出厂前必须经工厂技术检查部门验收，并出具合格证或标上有关合格标记才能出厂。6.2产品应100%进行外观质量检查。6.3不锈钢产品应100%进行光谱检查。标志、包装、贮存、防锈
7.1产品应清理干净后用防锈油，脂涂封。34
JB/T6296.392Www.bzxZ.net

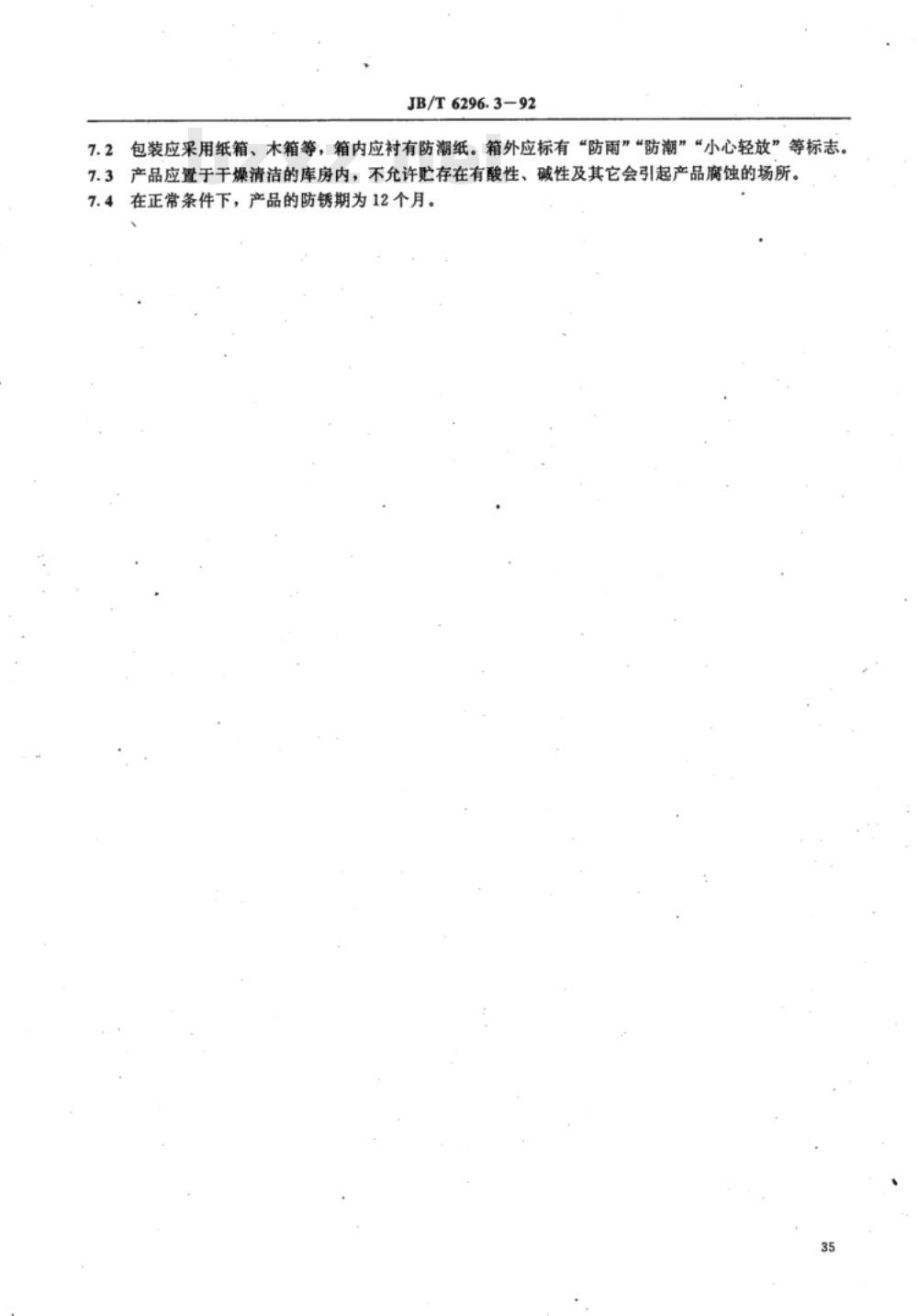

7.2包装应采用纸箱、木箱等，箱内应衬有防潮纸。箱外应标有“防雨”“防潮”“小心轻放”等标志7.3产品应置于干燥清洁的库房内，不允许贮存在有酸性、碱性及其它会引起产品腐蚀的场所。7.4在正常条件下，产品的防锈期为12个月。JB/T6296.3—92

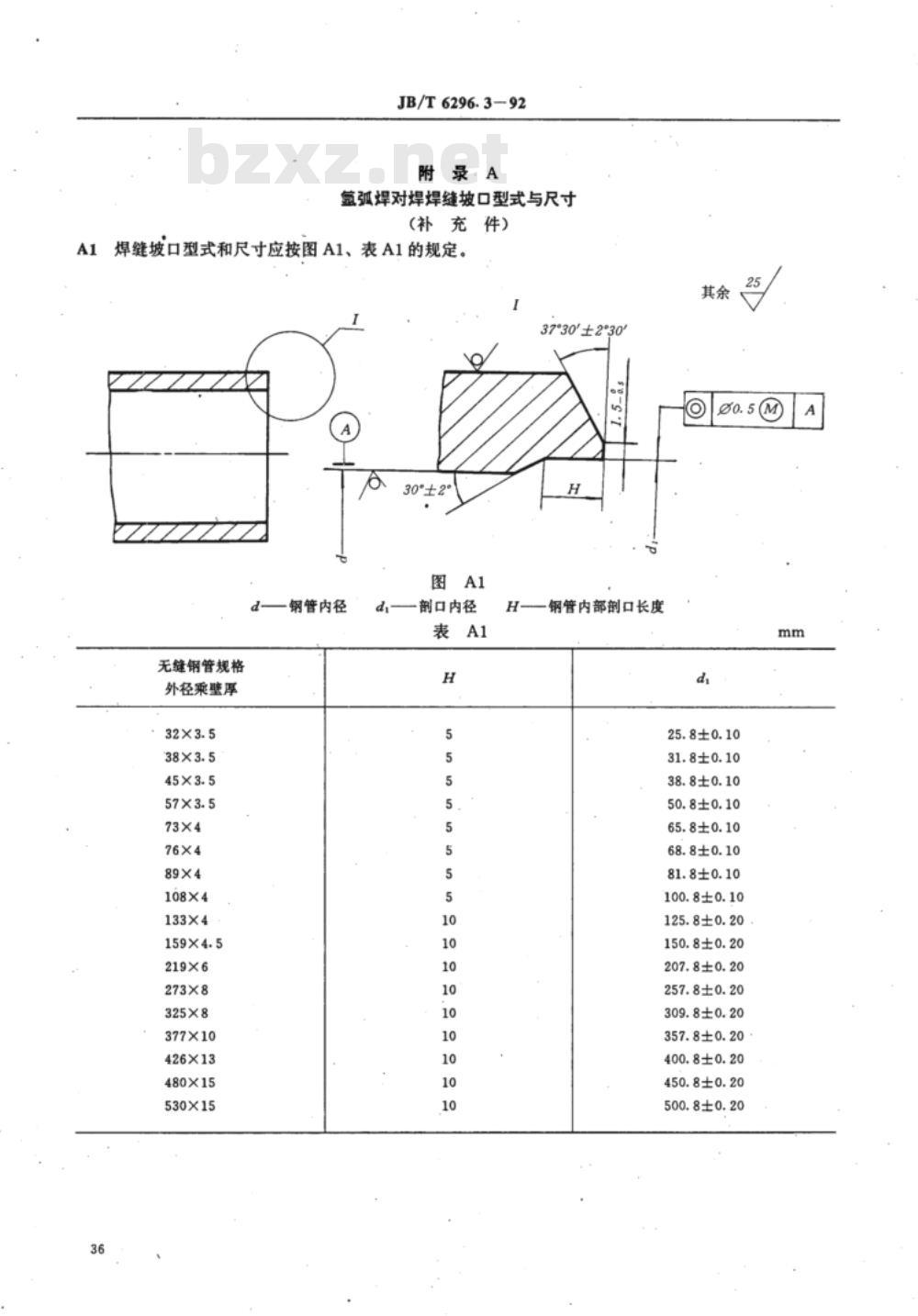

附录A
氯弧焊对焊焊缝坡口型式与尺寸(补充件）
A1焊缝坡口型式和尺寸应按图A1、表A1的规定。37°30'±2°30
钢管内径
无缝钢管规格
外径乘壁厚
108×4
133×4
219×6
273×8
325×8
377×10
426×13
480×15
530×15
削口内径
钢管内部削口长度
25.8±0.10
31.8±0.10
38.8±0.10
50.8±0.10
65.8±0.10
68.8±0.10
81.8±0.10
100.8±0.10
125.8±0.20
150.8±0.20
207.8±0.20
257.8±0.20
309.8±0.20
357.8±0.20
400.8±0.20
450.8±0.20
500.8±0.20

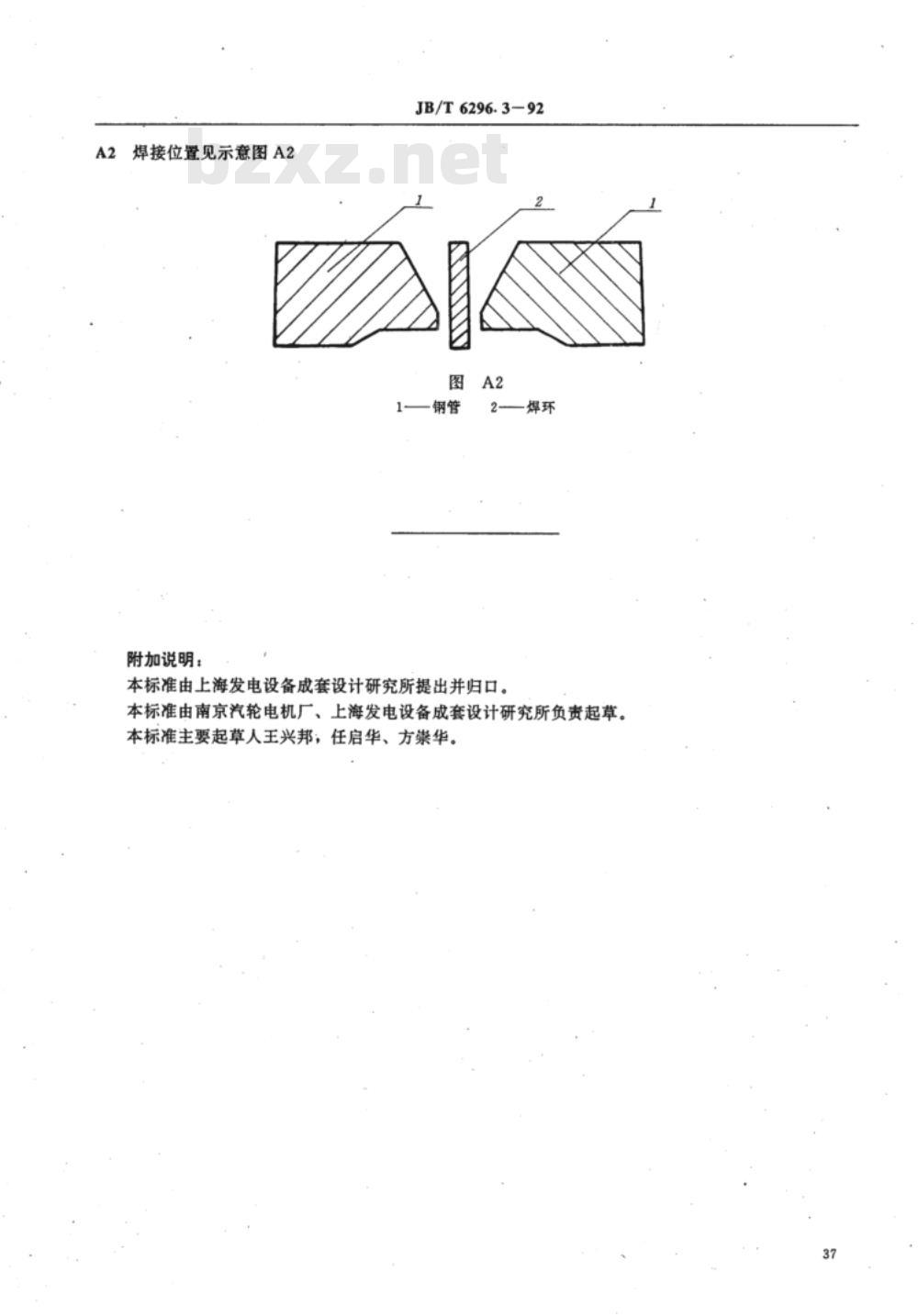

焊接位置见示意图A2
附加说明，
JB/T6296.3-92
本标准由上海发电设备成套设计研究所提出并归口焊环
本标准由南京汽轮电机厂、上海发电设备成套设计研究所负责起草。本标准主要起草人王兴邦，任启华、方崇华。
