【机械行业标准(JB)】 控制用电压互感器

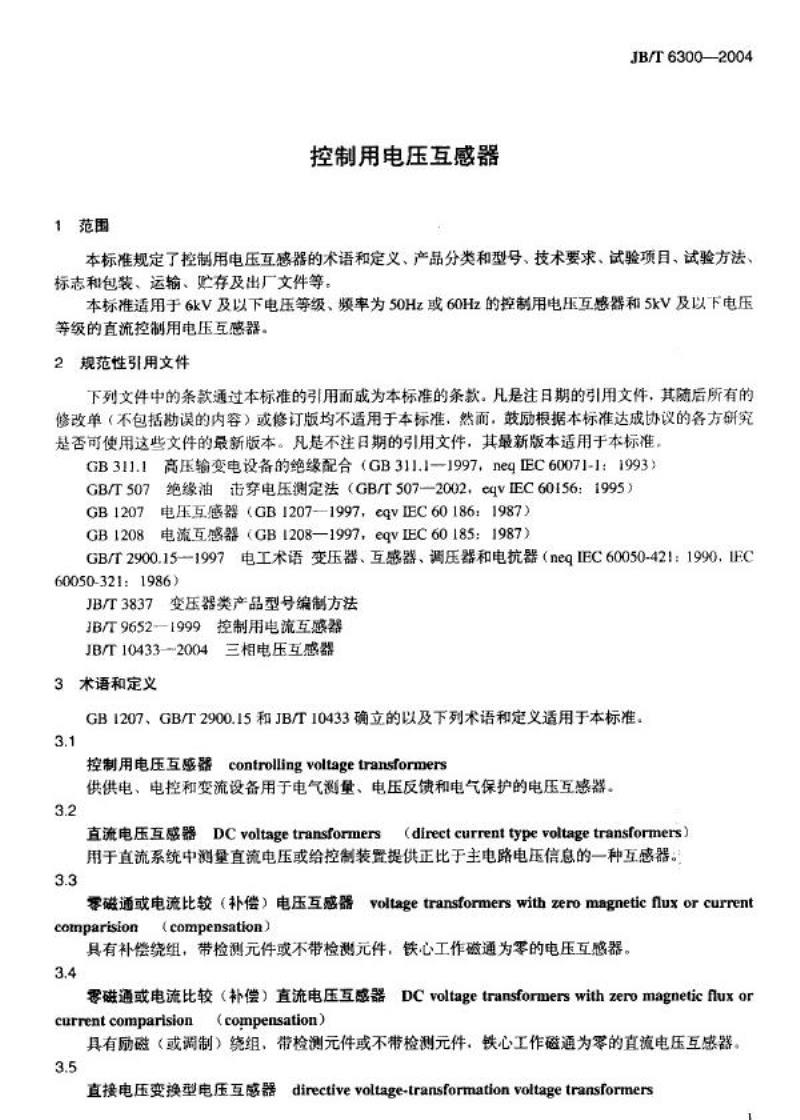

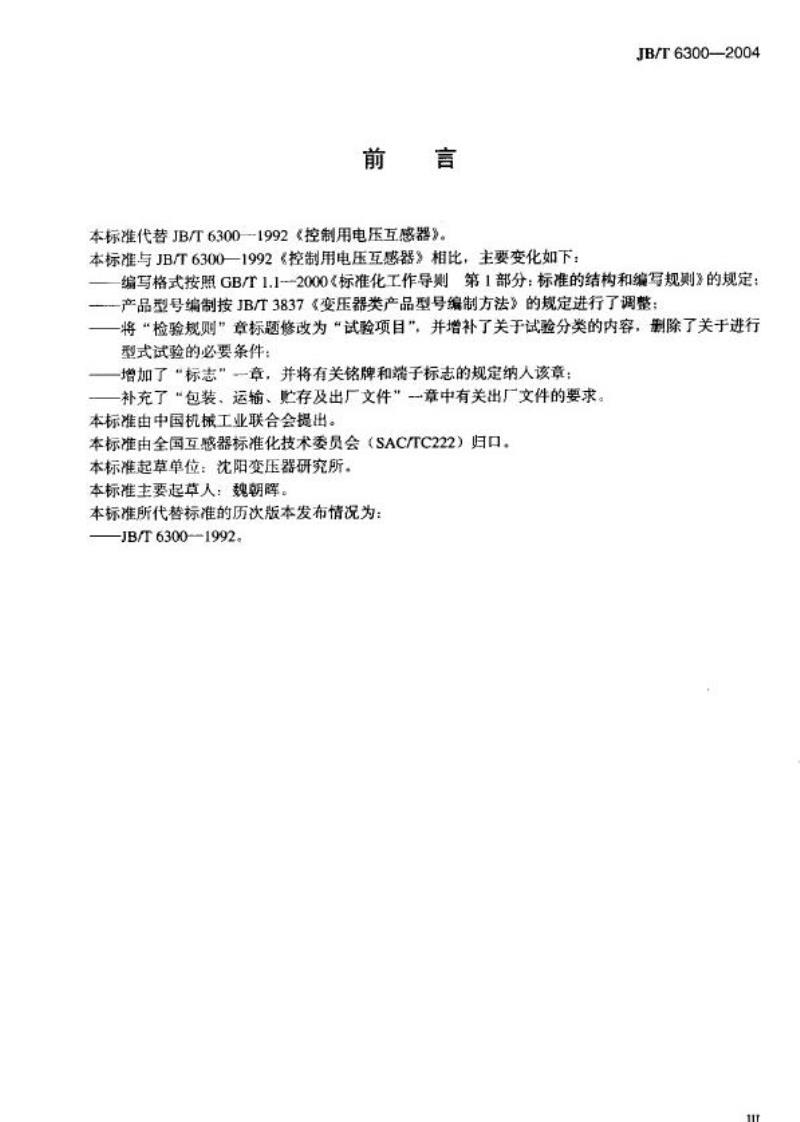

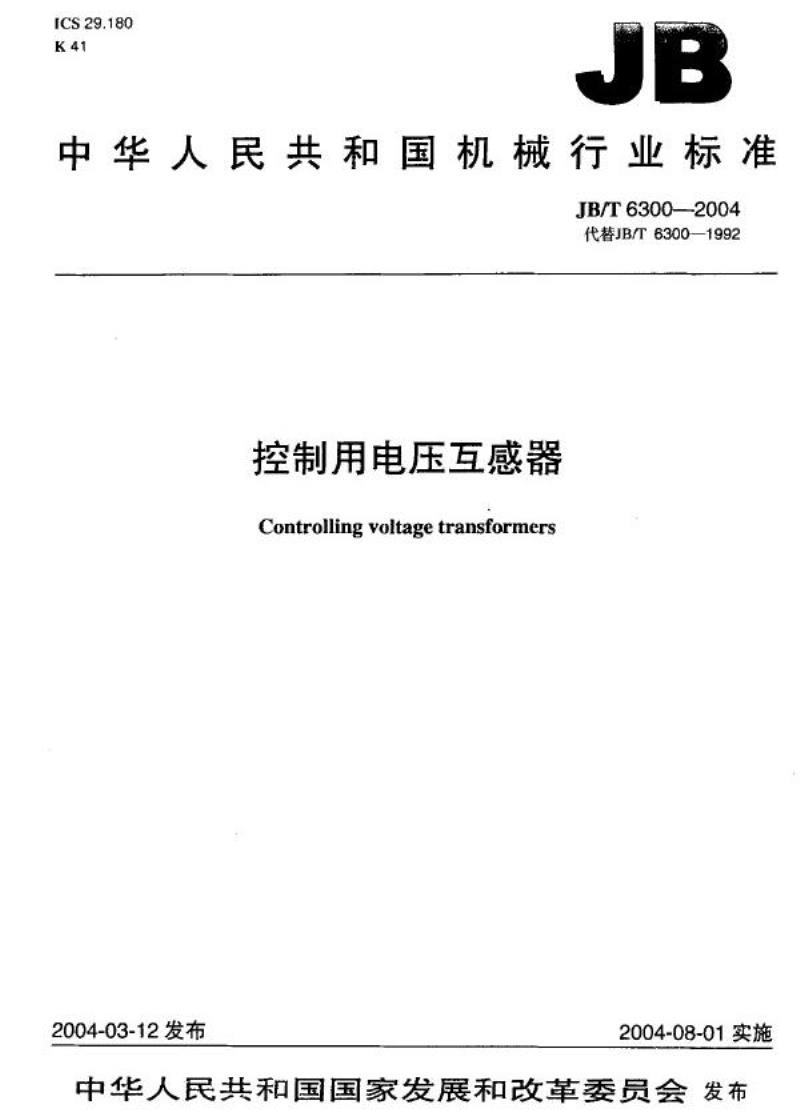

中华人民共和国机械行业标准 JB/T6300—2004 控制用电压互感器 本标准代替JB/T6300—1992《控制用电压互感器》。本标准规定了控制用电压互感器的术语和定义、产品分类和型号、技术要求、试验项目、试验方法、标志与包装、运输与贮存及出厂文件等要求。 1 范围 本标准适用于6kV及以下电压等级、频率为50Hz或60Hz的控制用电压互感器和5kV及以下电压等级的直流控制用电压互感器。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。 GB311.1 高压输变电设备的绝缘配合 GB/T507 电压互感器绝缘油击穿电压测定法 GB1207 电压互感器 GB1208 电流互感器 GB/T2900.15 电工术语变压器、互感器、调压器和电抗器 JB/T3837 变压器类产品型号编制方法 3 术语和定义 3.1 控制用电压互感器：用于电气测量、电压反馈和电气保护的电压互感器。 3.2 直流电压互感器：用于直流系统中测量直流电压或给控制装置提供正比于主电路电压信息的一种互感器。 3.3 零磁通或电流比较（补偿）电压互感器：一种基于零磁通原理或电流补偿原理设计的电压互感器。 4 产品分类和型号 控制用电压互感器的分类按型号要求、技术特性和应用环境等因素进行。 5 技术要求 5.1 使用条件：电压互感器应能在规定的电压、温度范围内稳定工作。 5.2 额定值：电压互感器应符合额定电压、额定频率等技术要求。 5.3 准确级：电压互感器的准确级应符合相应标准规定。 5.4 电压误差和相位差：应符合规定的误差要求。 5.5 密封性能：电压互感器应具有良好的密封性能，防止内部介质泄漏。 5.6 温升限值：电压互感器在工作时的温升应不超过规定限值。 5.7 绝缘要求：电压互感器应具有足够的绝缘强度，满足使用要求。 5.8 抗电源干扰：电压互感器应能有效抗电源干扰。 5.9 结构要求：电压互感器应符合相关的结构设计要求。 5.10 短路承受能力：电压互感器应具有一定的短路承受能力。 6 试验项目 6.1 试验分类：按型式试验、例行试验等分类。 6.2 型式试验：包括所有功能与性能的检测。 6.3 例行试验：用于确保电压互感器的质量符合标准要求。 7 试验方法 7.1 试验的一般要求：试验应严格按照规定的方法进行。 7.2 额定短时工频耐受电压试验：用于检测电压互感器在短时间内的耐压能力。 7.3 感应耐压试验：用于检测电压互感器在感应电压下的耐受能力。 7.4 雷电冲击耐受电压试验：检测电压互感器对雷电冲击的耐受性。 7.5 温升试验：测定电压互感器工作时的温升情况。 7.6 短路承受能力试验：检测电压互感器在短路情况下的承受能力。 7.7 误差测定：测定电压互感器的误差是否符合标准要求。 7.8 抗电源干扰试验：用于检测电源干扰对电压互感器的影响。 7.9 绝缘油电气强度试验：测试电压互感器使用的绝缘油的电气强度。 7.10 密封性能试验：用于检测电压互感器的密封性。 8 标志 8.1 接线端子标志：电压互感器应标明接线端子的规格和使用说明。 8.2 铭牌：电压互感器应配备铭牌，标明主要技术参数。 9 包装、运输、贮存及出厂文件 9.1 包装：电压互感器应采用适当的包装方式，确保在运输和贮存过程中不受损坏。 9.2 运输：电压互感器运输过程中应注意防护，避免摔碰。 9.3 贮存：电压互感器应储存在干燥、清洁的环境中。 9.4 出厂文件：每台电压互感器应附带相应的出厂文件，包含质量检测报告等。
