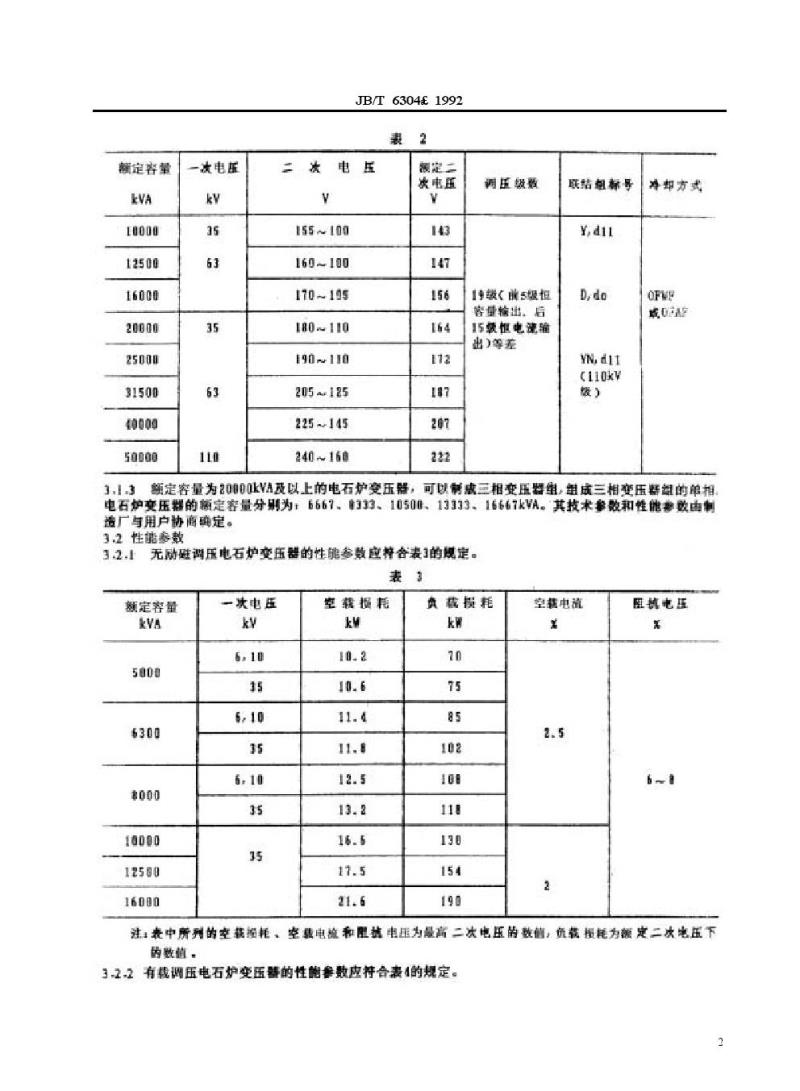

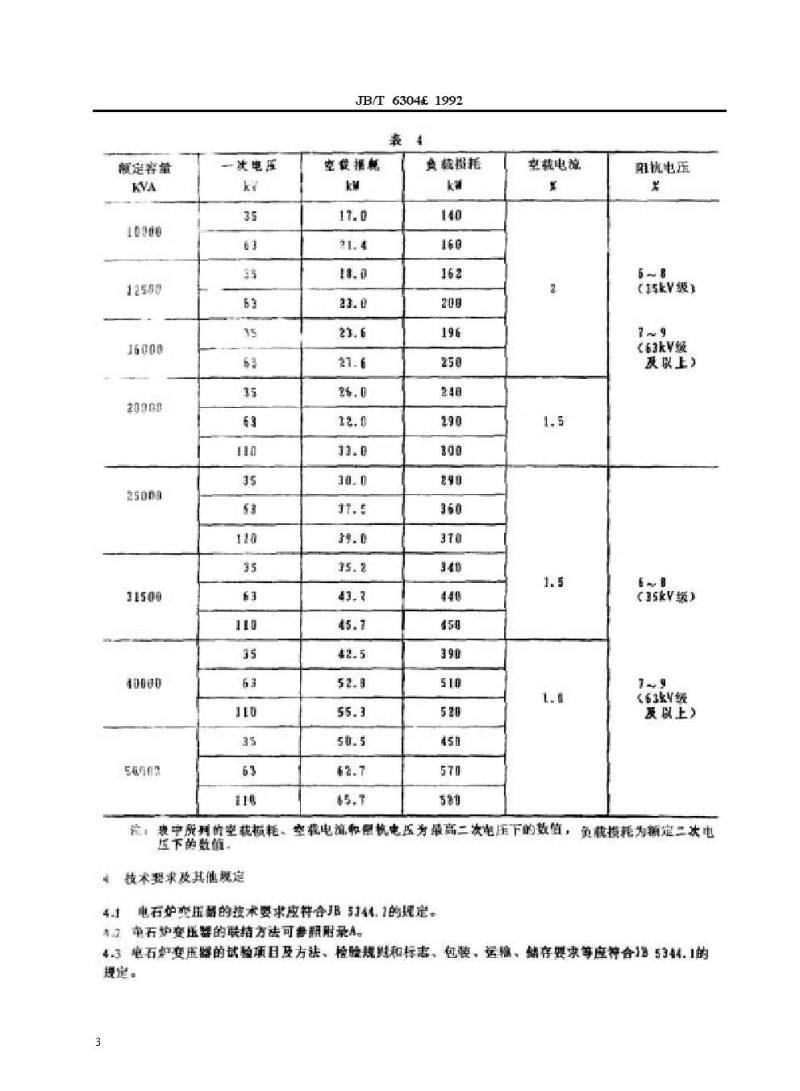

中华人民共和国机械行业标准 JB/T6304—1992 电石炉变压器技术参数和要求 1 适用范围 本标准规定了电石炉变压器的技术参数和要求，适用于额定电压等级为110kV及以下，额定容量为50000kVA及以下的三相油浸式电石炉变压器。 2 规范性引用文件 下列文件中的条款通过本标准的引用成为本标准的条款： - JB/T5344.1 《埋弧炉变压器总则》 3 技术参数 3.1 规格 3.1.1 无励磁调压电石炉变压器的规格应符合表1的规定。 表1 无励磁调压电石炉变压器的规格及性能参数 | 额定容量 (kVA) | 5000 | 6300 | 8000 | 10000 | 12500 | 16000 | | --- | --- | --- | --- | --- | --- | --- | | 一次电压 (kV) | 6, 10, 35 | 6, 10, 35 | 6, 10, 35 | 35 | 140 | 160 | | 二次电压 (V) | 106 | 118 | 124 | 129 | 149 | 163 | | 空载损耗 (kW) | 8.0 | 8.4 | 9.0 | 9.4 | 10.0 | 10.5 | | 负载损耗 (kW) | 53.5 | 58 | 66 | 80 | 84.5 | 92 | | 空载电流 | 2.0 | 1.9 | 1.8 | 1.5 | 1.3 | 1.1 | | 短路阻抗 (%) | 5~7 | - | - | - | - | - | 注：额定容量为5000kVA至8000kVA的调压级数为5级（前3级为恒功率输出，后2级为恒电流输出）；额定容量为10000kVA至16000kVA的调压级数为7级（前5级为恒功率输出，后2级为恒电流输出）。 3.1.2 有载调压电石炉变压器的规格应符合表2的规定。 表2 有载调压电石炉变压器的规格及性能参数 | 额定容量 (kVA) | 10000 | 12500 | 16000 | 20000 | 25000 | 31500 | | --- | --- | --- | --- | --- | --- | --- | | 一次电压 (kV) | 35, 63 | 35, 63 | 35, 63 | 35, 63 | 35, 63 | 35, 63 | | 二次电压 (V) | 155~110 | 160~100 | 170~110 | 180~120 | 190~110 | 205~125 | | 空载损耗 (kW) | 17.0 | 21.4 | 18.0 | 23.0 | 23.6 | 27.6 | | 负载损耗 (kW) | 140 | 160 | 162 | 200 | 196 | 250 | | 空载电流 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | | 短路阻抗 (%) | 7~9 | 7~9 | 7~9 | 7~9 | 7~9 | 7~9 | 3.1.3 额定容量为20000kVA及以上的电石炉变压器，可以组成三相变压器组，组成三相变压组的单相电石炉变压器的定容量为6667kVA、13333kVA、16667kVA等，具体技术参数和性能数值由制造厂与用户协商确定。 3.2 性能参数 3.2.1 无励磁调压电石炉变压器的性能参数应符合表3的规定。 表3 无励磁调压电石炉变压器的性能参数 | 额定容量 (kVA) | 5000 | 6300 | 8000 | 10000 | 12500 | 16000 | | --- | --- | --- | --- | --- | --- | --- | | 一次电压 (kV) | 6, 10 | 6, 10 | 6, 10 | 6, 10 | 6, 10 | 6, 10 | | 空载损耗 (kW) | 10.2 | 10.6 | 11.4 | 11.8 | 12.5 | 13.2 | | 负载损耗 (kW) | 70 | 75 | 85 | 102 | 118 | 130 | | 空载电流 (A) | 2.5 | 2.0 | 2.5 | 2.5 | 3.0 | 3.5 | | 短路阻抗 (%) | 7~9 | 7~9 | 7~9 | 7~9 | 7~9 | 7~9 | 3.2.2 有载调压电石炉变压器的性能参数应符合表4的规定。 表4 有载调压电石炉变压器的性能参数 | 额定容量 (kVA) | 10000 | 12500 | 16000 | 20000 | 25000 | 31500 | | --- | --- | --- | --- | --- | --- | --- | | 一次电压 (kV) | 35, 63 | 35, 63 | 35, 63 | 35, 63 | 35, 63 | 35, 63 | | 空载损耗 (kW) | 17.0 | 21.4 | 18.0 | 23.0 | 23.6 | 27.6 | | 负载损耗 (kW) | 140 | 160 | 162 | 200 | 196 | 250 | | 空载电流 (A) | 2.0 | 2.5 | 2.5 | 2.5 | 2.5 | 3.0 | | 短路阻抗 (%) | 7~9 | 7~9 | 7~9 | 7~9 | 7~9 | 7~9 | 4 技术要求及其他规定 本标准规定了电石炉变压器的技术要求和其他规定，具体内容请参见相关技术要求和附录。
