【机械行业标准(JB)】 电力半导体模块 外形尺寸

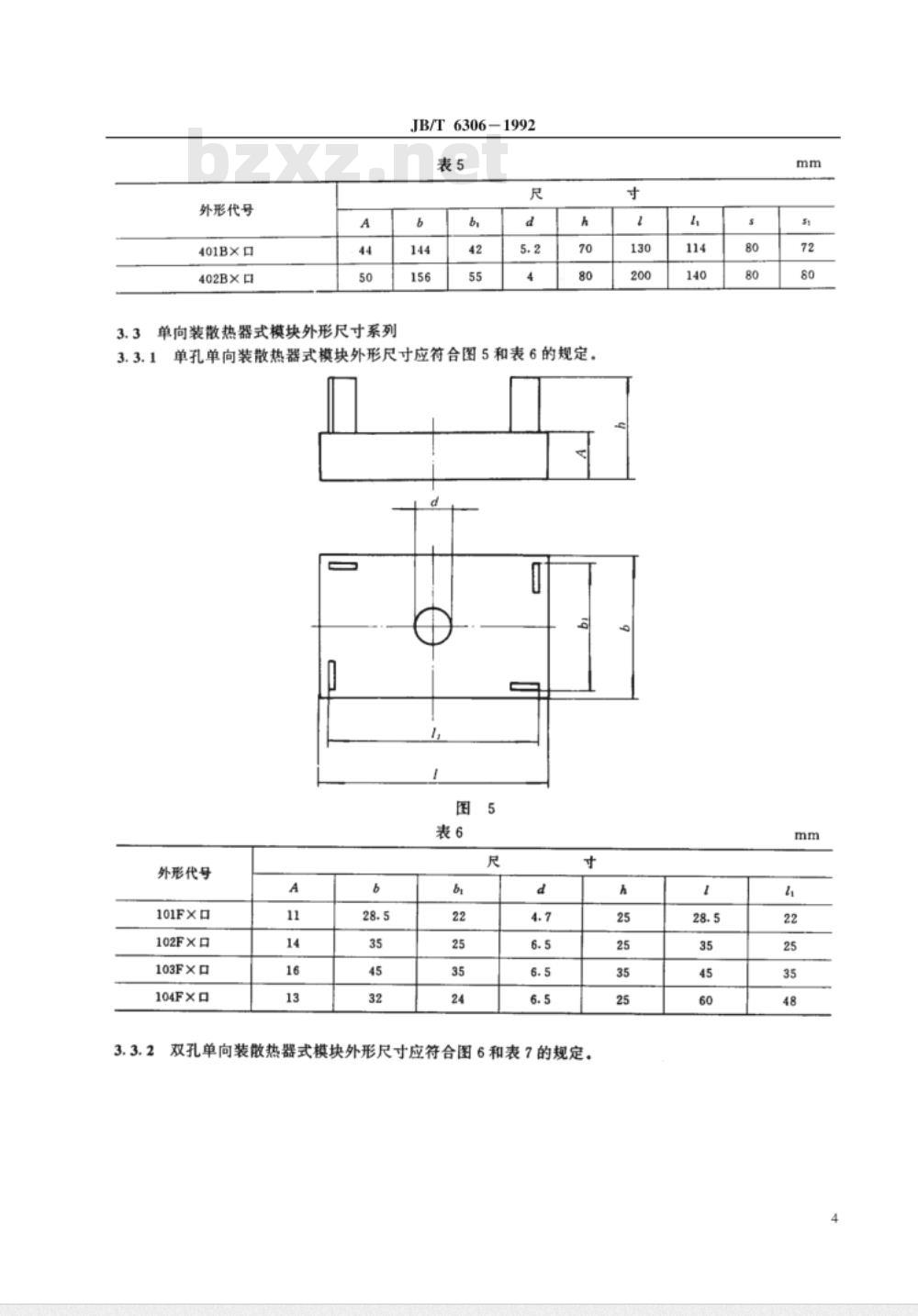

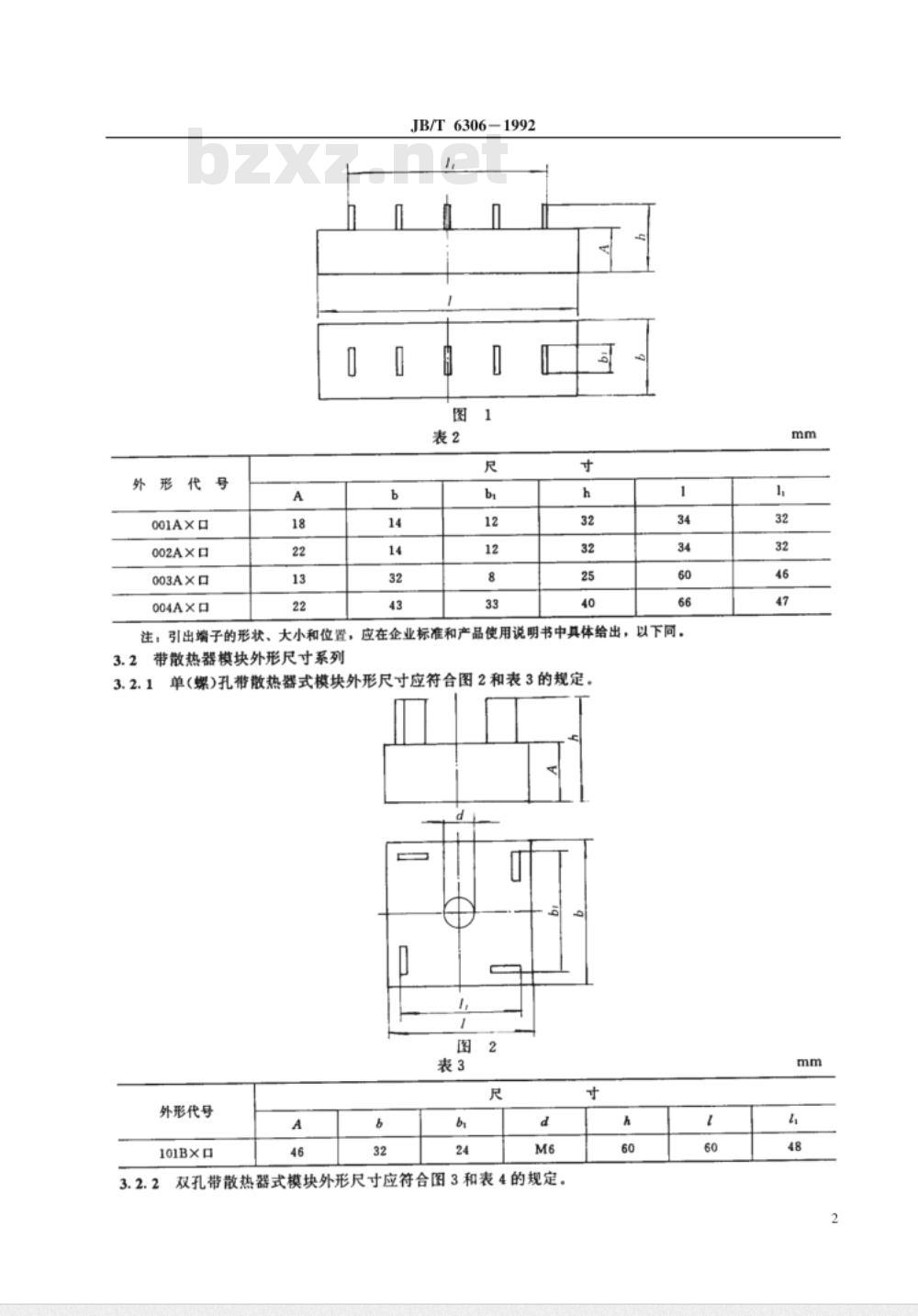

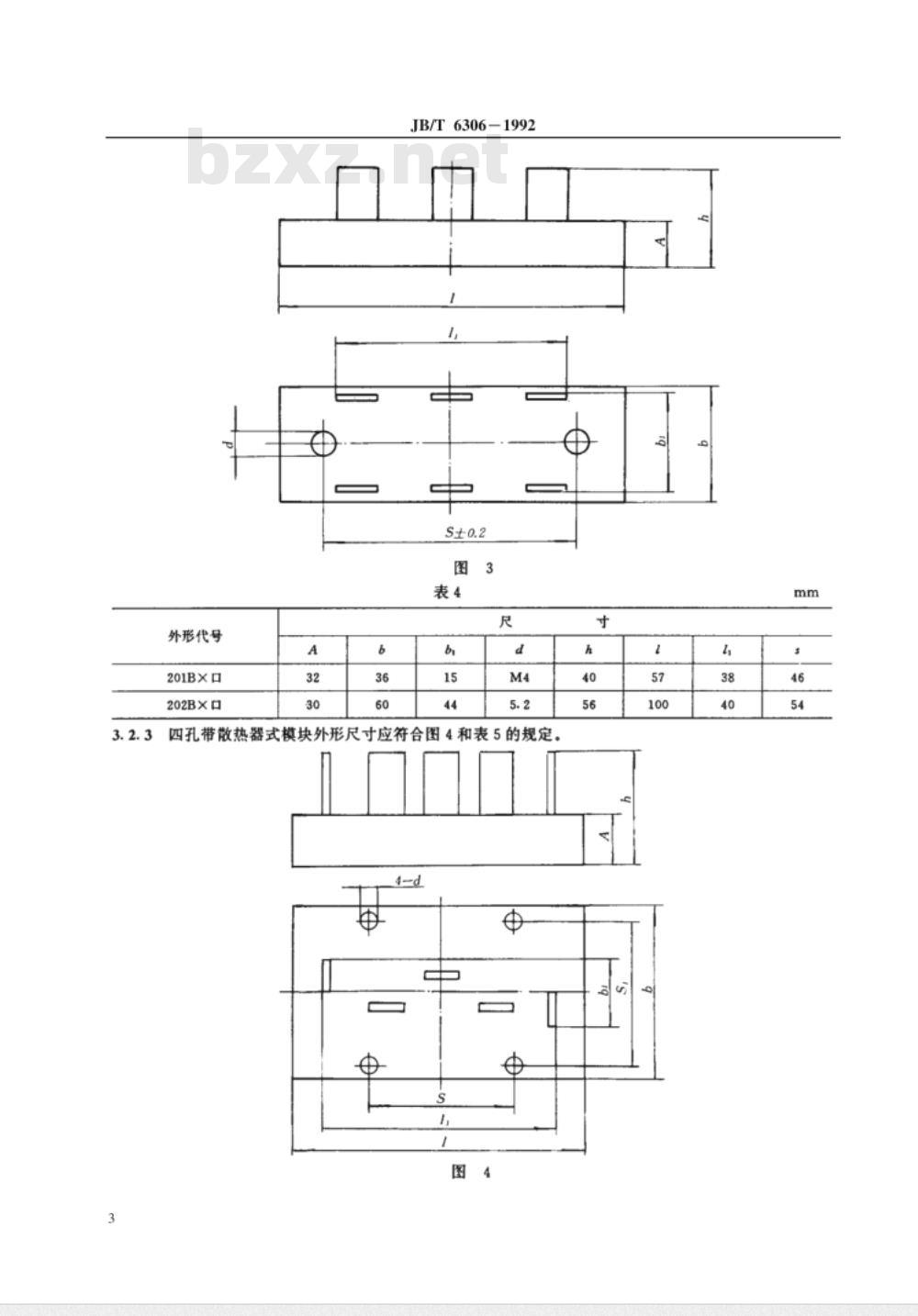

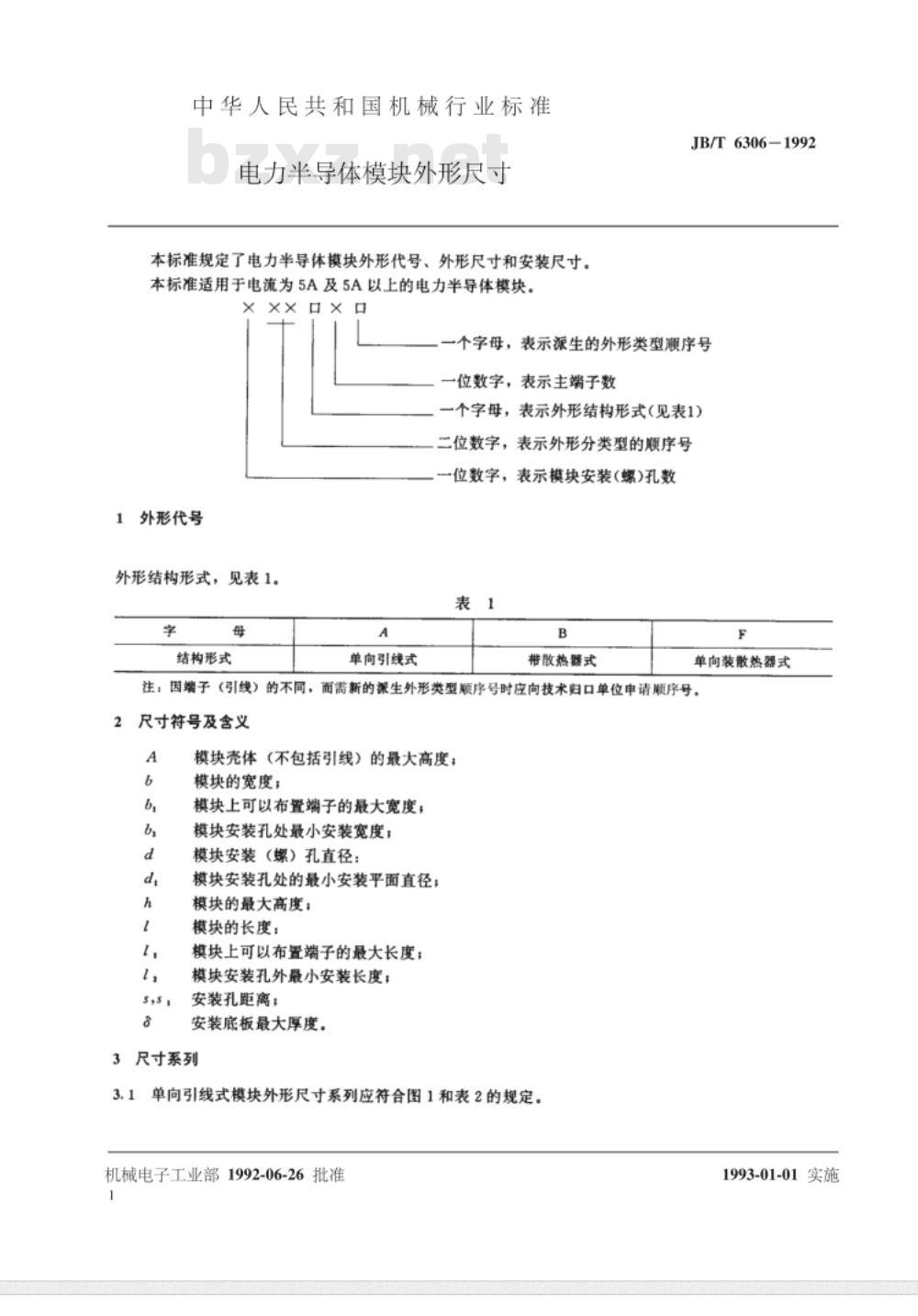

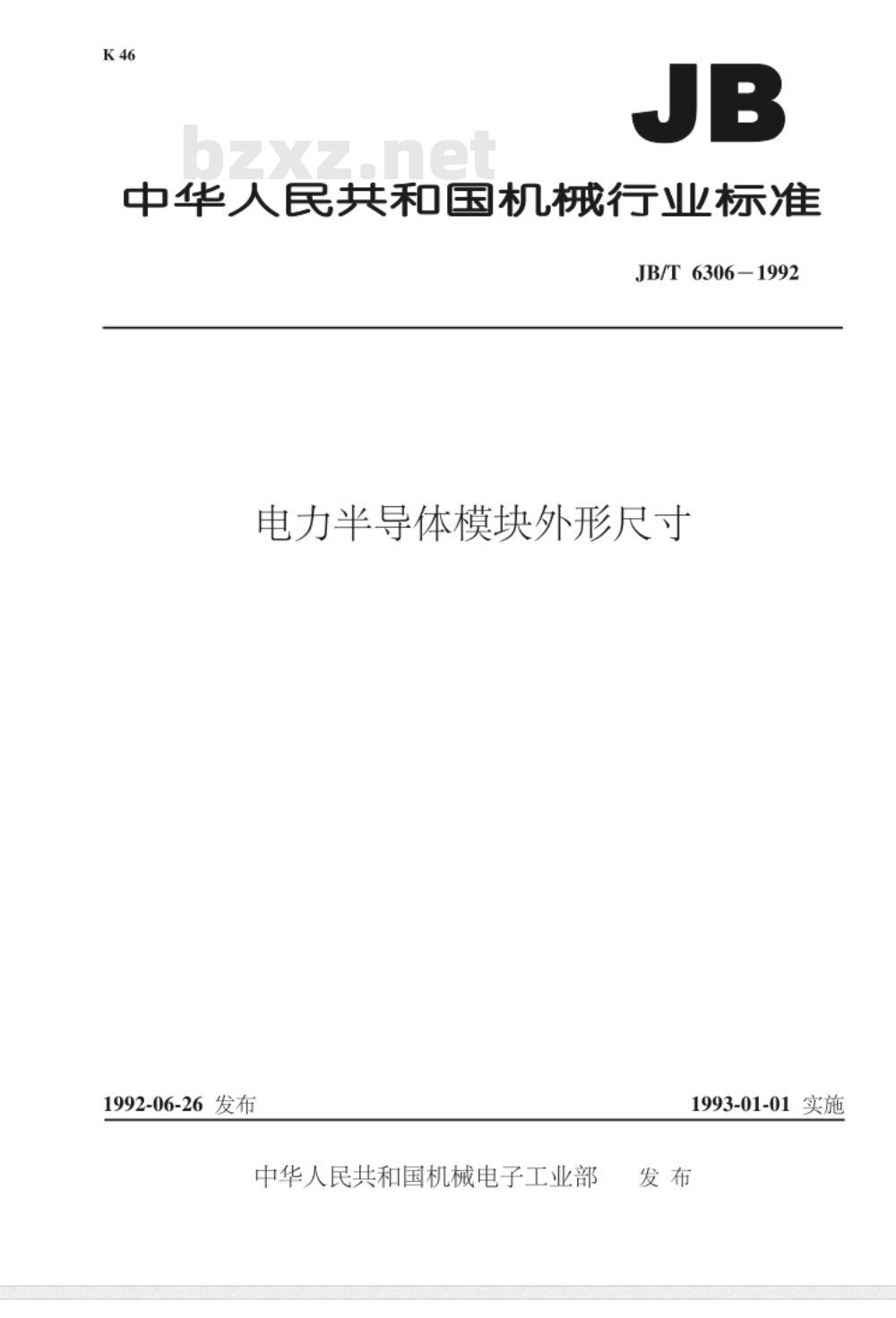

中华人民共和国机械行业标准 JB/T 6306-1992 电力半导体模块外形尺寸 1 主题内容与适用范围 本标准规定了电力半导体模块外形代号、外形尺寸和安装尺寸。本标准适用于电流为5A及5A以上的电力半导体模块。 2 引用标准 - GB4937 半导体分立器件机械和气候试验方法 - GB4938 半导体分立器件接收和可靠性 - GB2900.32 电工名词术语 电力半导体器件 - GB2900.33 电工名词术语 变流器 3 外形代号 外形代号由字母和数字组成：一个字母表示派生的外形类型顺序号；一位数字表示主端子数；一个字母表示外形结构形式；二位数字表示外形分类型的顺序号；一位数字表示模块安装孔数。 外形结构形式如下（见表1）： | 结构形式 | 描述 | | --- | --- | | A | 单向引线式 | | B | 带散热器式 | | F | 单向装散热器式 | 注：因端子（引线）的不同而需新的派生外形类型顺序号时应向技术归口单位申请顺序号。 4 尺寸符号及含义 | 符号 | 含义 | | --- | --- | | A | 模块壳体最大高度 | | b | 模块宽度 | | d | 安装孔直径 | | h | 安装孔处最小安装宽度 | | s | 模块安装孔外最小安装长度 | 5 尺寸系列 5.1 单向引线式模块外形尺寸系列 单向引线式模块外形尺寸系列应符合图1和表2的规定。 | 外形代号 | A | B | C | D | | --- | --- | --- | --- | --- | | 尺寸b | 12 | 14 | 32 | 43 | | 尺寸h | 32 | 32 | 25 | 40 | | 尺寸s | 34 | 34 | 60 | 66 | 5.2 带散热器模块外形尺寸系列 5.2.1 单孔带散热器式模块外形尺寸应符合图2和表3的规定。 | 外形代号 | 101B | 102B | 103B | | --- | --- | --- | --- | | 尺寸A | 46 | 32 | 40 | | 尺寸b | 24 | 24 | 30 | | 尺寸h | 60 | 60 | 70 | 5.2.2 双孔带散热器式模块外形尺寸应符合图3和表4的规定。 | 外形代号 | 201B | 202B | 203B | | --- | --- | --- | --- | | 尺寸A | 32 | 30 | 36 | | 尺寸b | 44 | 48 | 50 | | 尺寸h | 60 | 60 | 65 | 5.3 单向装散热器式模块外形尺寸系列 5.3.1 单孔单向装散热器式模块外形尺寸应符合图5和表6的规定。 | 外形代号 | 101F | 102F | 103F | | --- | --- | --- | --- | | 尺寸A | 11 | 14 | 16 | | 尺寸b | 22 | 25 | 35 | | 尺寸d | 4.7 | 6.5 | 6.5 | 5.3.2 双孔单向装散热器式模块外形尺寸应符合图6和表7的规定。 | 外形代号 | 201F | 202F | 203F | | --- | --- | --- | --- | | 尺寸A | 28 | 32 | 35 | | 尺寸b | 54 | 57 | 60 | | 尺寸d | 4.5 | 5.5 | 6.5 | 注：以上尺寸系列中的引出端子的形状、大小和位置应在企业标准和产品使用说明书中具体给出。 6 其他技术要求 在技术要求和产品的应用说明书中应注明组件的最大额定电流、反向重复峰值电压等关键参数的规范要求。
