【机械行业标准(JB)】 电力半导体模块测试方法 双极型晶体管臂和臂对

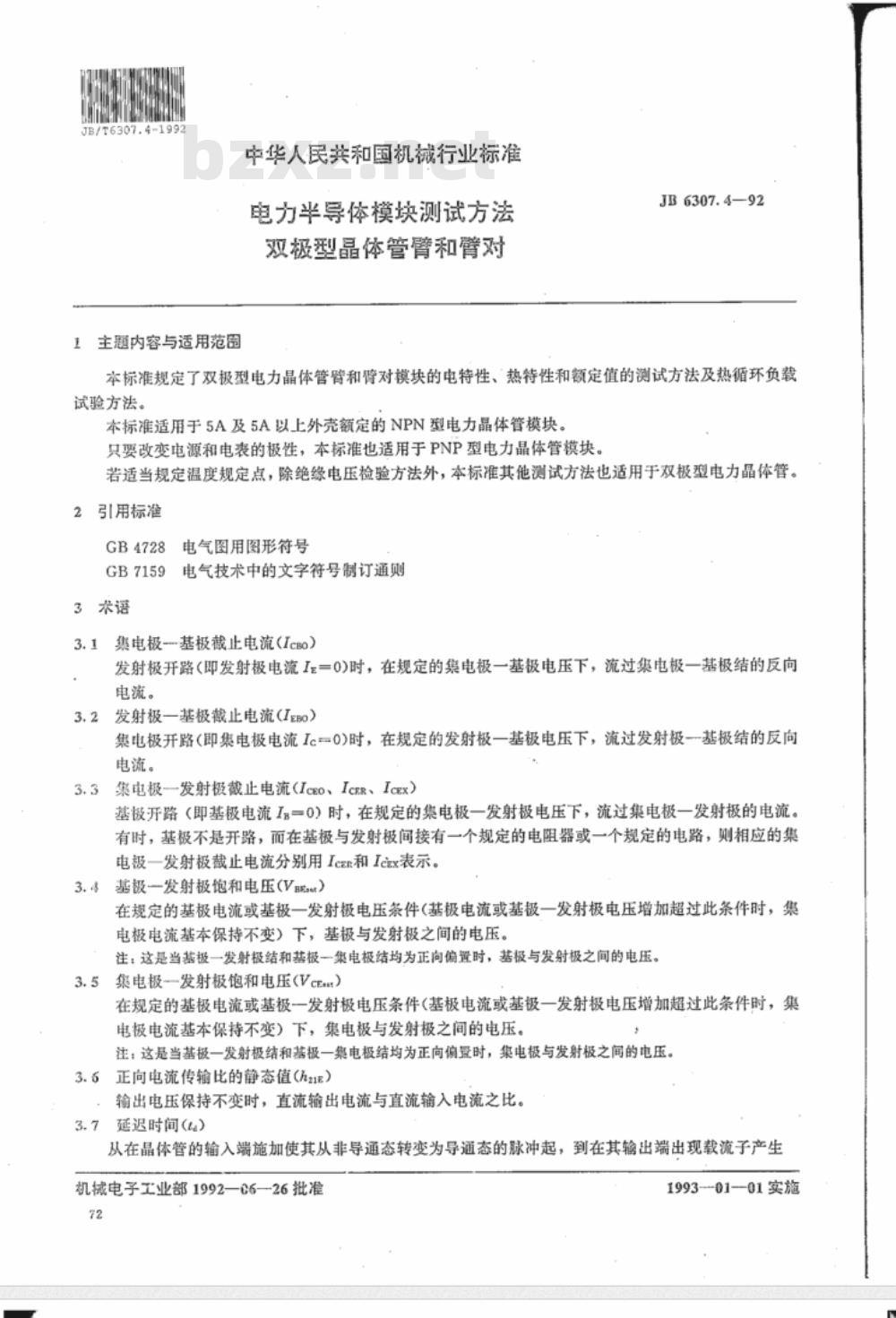

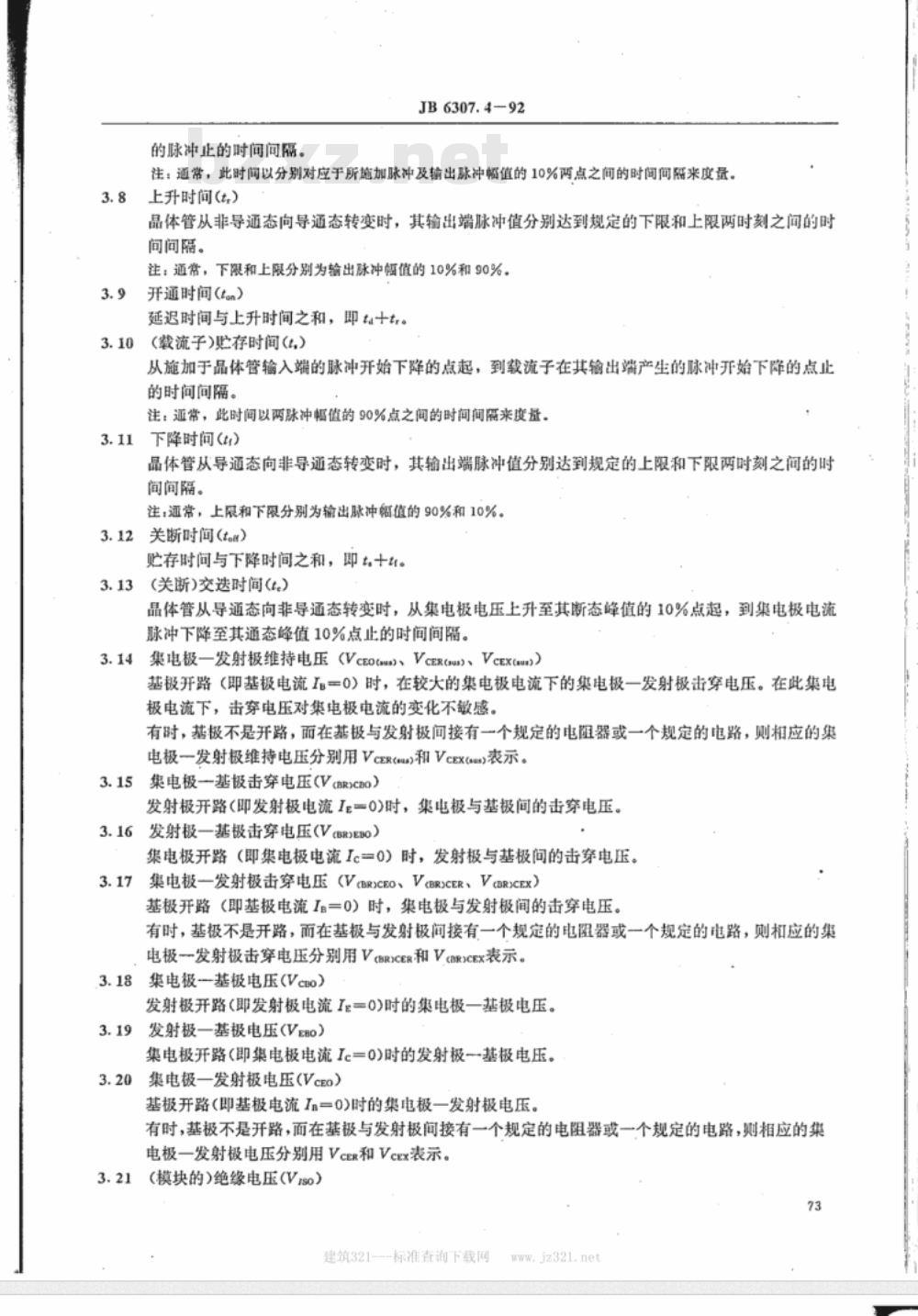

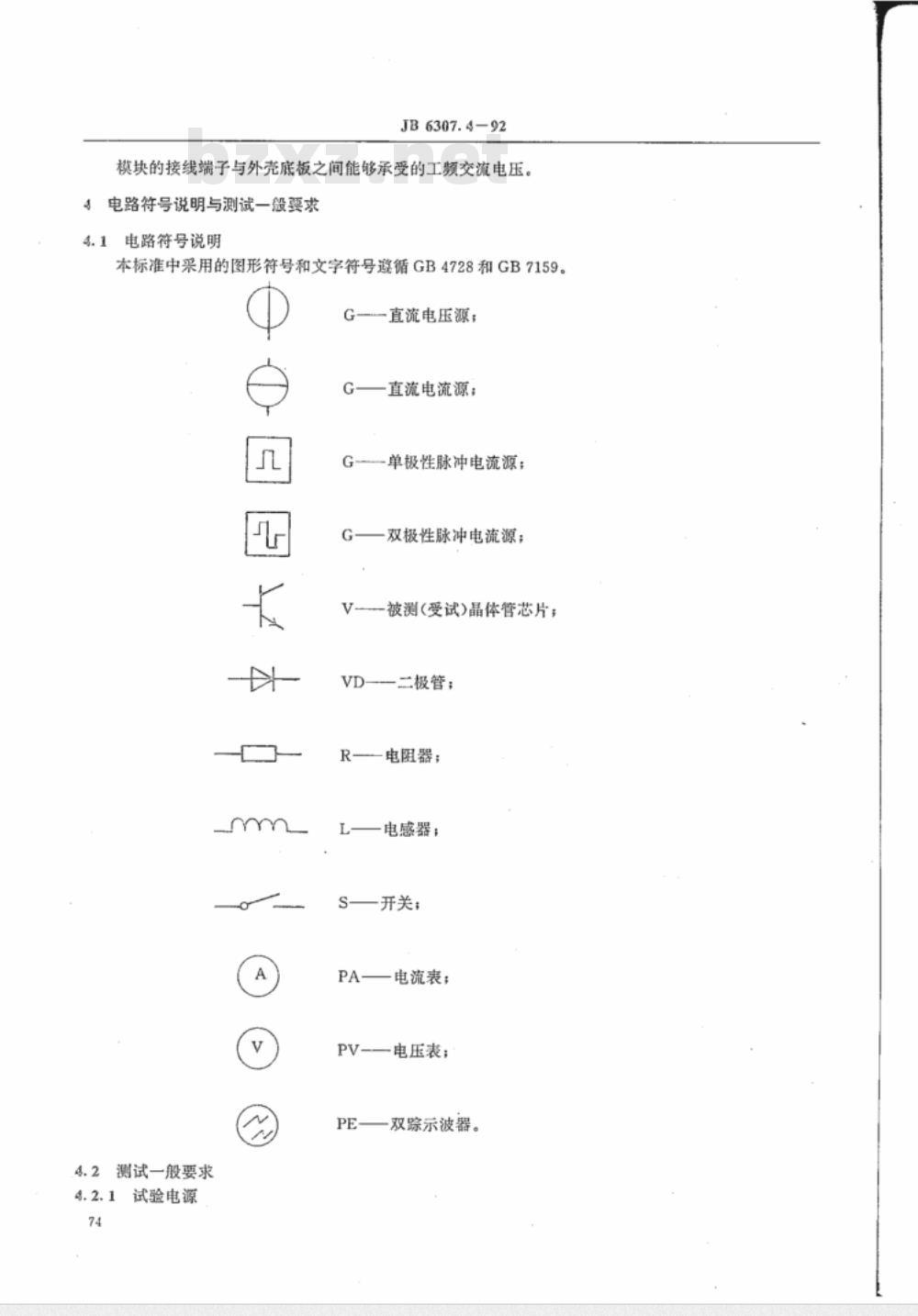

JB/T 63Q7.4-1991 电力半导体模块测试方法 双极型晶体管臂和臂对 中华人民共和国机械行业标准 本标准规定了双极型电力晶体管臂和臂对模块的电特性、热特性和额定值的测试方法及热循环负载试验方法。本标准适用于5A及以上外壳额定的NPN型电力晶体管模块。只要改变电源和电表的极性，本标准也适用于PNP型电力晶体管模块。若适当规定温度规定点，除绝缘电压检验方法外，本标准其他测试方法也适用于双极型电力晶体管。 2 引用标准 GB 4728 电气图用图形符号 GB 7159 电气技术中的文字符号制订通则 3 术语 3.1 集电极-基极截止电流（IcBo） 发射极开路（即发射极电流Ig=0）时，在规定的集电极一基极电压下，流过集电极一基极结的反向电流。 3.2 发射极一基极截止电流(IzBo) 集电极开路（即集电极电流Ic=0）时，在规定的发射极一基极电压下，流过发射极一基极结的反向电流。 3.3 集电极-发射极截止电流（IceO、IcER、Icgx） 基极开路（即基极电流Is=0）时，在规定的集电极一发射极电压下，流过集电极一发射极的电流。有时，基极不是开路，而在基极与发射极间接有一个规定的电阻器或一个规定的电路，则相应的集电极一发射极截止电流分别用Icr和Iciex表示。 3.4 基极-发射极饱和电压（Va） 在规定的基极电流或基极一发射极电压条件下，基极与发射极之间的电压。注：这是当基极一发射极结和基极一集电极结均为正向偏置时，基极与发射极之间的电压。 3.5 集电极一发射极饱和电压（VcE） 在规定的基极电流或基极一发射极电压条件下，集电极与发射极之间的电压。注：这是当基极一发射极结和基极一集电极结均为正向偏置时，集电极与发射极之间的电压。 3.6 正向电流传输比的静态值（h21E） 输出电压保持不变时，直流输出电流与直流输入电流之比。 3.7 延迟时间（ta） 从在晶体管的输入端施加使其从非导通态转变为导通态的脉冲起，到在其输出端出现载流子产生的脉冲止的时间间隔。通常，此时间以分别对应于所施加脉冲及输出脉冲幅值的10%两点之间的时间间隔来度量。 3.8 上升时间（ta） 晶体管从非导通态向导通态转变时，其输出端脉冲值分别达到规定的下限和上限两时刻之间的时间间隔。注：通常，下限和上限分别为输出脉冲幅值的10%和90%。 3.9 开通时间（tan） 延迟时间与上升时间之和，即ta+ta。 3.10（载流子）贮存时间（tS） 从施加于晶体管输入端的脉冲开始下降的点起，到载流子在其输出端产生的脉冲开始下降的点止的时间间隔。注：通常，此时间以两脉冲幅值的90%点之间的时间间隔来度量。 3.11 下降时间（t） 晶体管从导通态向非导通态转变时，其输出端脉冲值分别达到规定的上限和下限两时刻之间的时间间隔。注：通常，上限和下限分别为输出脉冲幅值的90%和10%。 3.12 关断时间（ta） 贮存时间与下降时间之和，即tS+tD。 3.13 关断交迭时间（te） 晶体管从导通态向非导通态转变时，从集电极电压上升至其断态峰值的10%点起，到集电极电流脉冲下降至其通态峰值10%点止的时间间隔。 3.14 集电极-发射极维持电压（VcEO, VcERrun, VcEx） 基极开路（即基极电流I=0）时，在较大的集电极电流下的集电极一发射极击穿电压。在此集电极电流下，击穿电压对集电极电流的变化不敏感。有时，基极不是开路，而在基极与发射极间接有一个规定的电阻器或一个规定的电路，则相应的集电极一发射极维持电压分别用VcER(s)和Vcex()表示。 3.15 集电极-基极击穿电压（V(R)Cao） 发射极开路（即发射极电流Ig=0）时，集电极与基极间的击穿电压。 3.16 发射极-基极击穿电压（V(BR)EBo） 集电极开路（即集电极电流Ic=0）时，发射极与基极间的击穿电压。 3.17 集电极-发射极击穿电压（V(BR)CEO, V(BR)CER, V(BR)CEx） 基极开路（即基极电流I=0）时，集电极与发射极间的击穿电压。有时，基极不是开路，而在基极与发射极间接有一个规定的电阻器或一个规定的电路，则相应的集电极-发射极击穿电压分别用V(BR)CER和V(BR)CEx表示。 3.18 集电极基极电压（Vcro） 发射极开路（即发射极电流Ig=0）时的集电极-基极电压。 3.19 发射极-基极电压（V8o） 集电极开路（即集电极电流Ic=0）时的发射极-基极电压。 3.20 集电极-发射极电压（V）
