【机械行业标准(JB)】 中小型轴流式混流式水轮机转轮 系列型谱

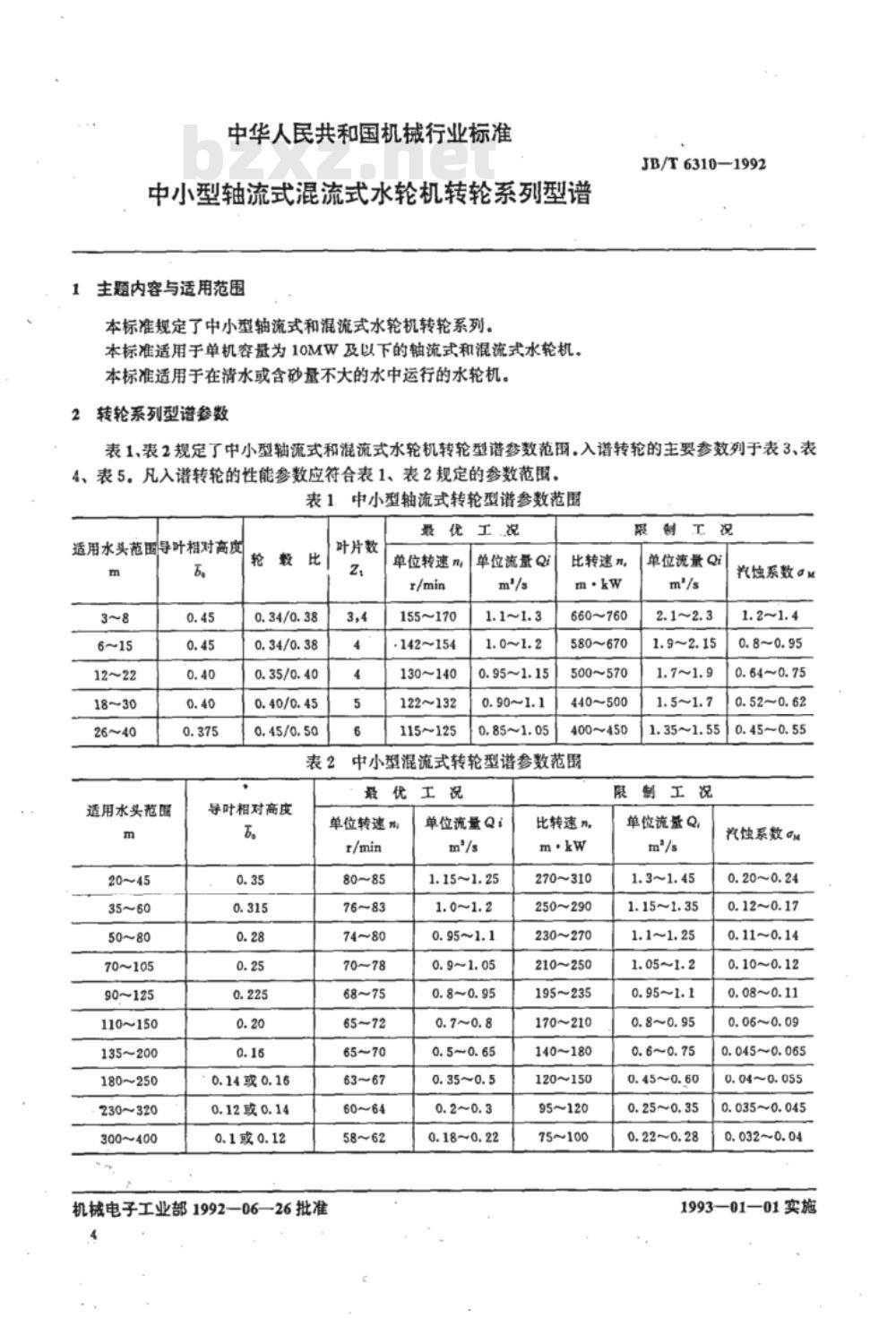

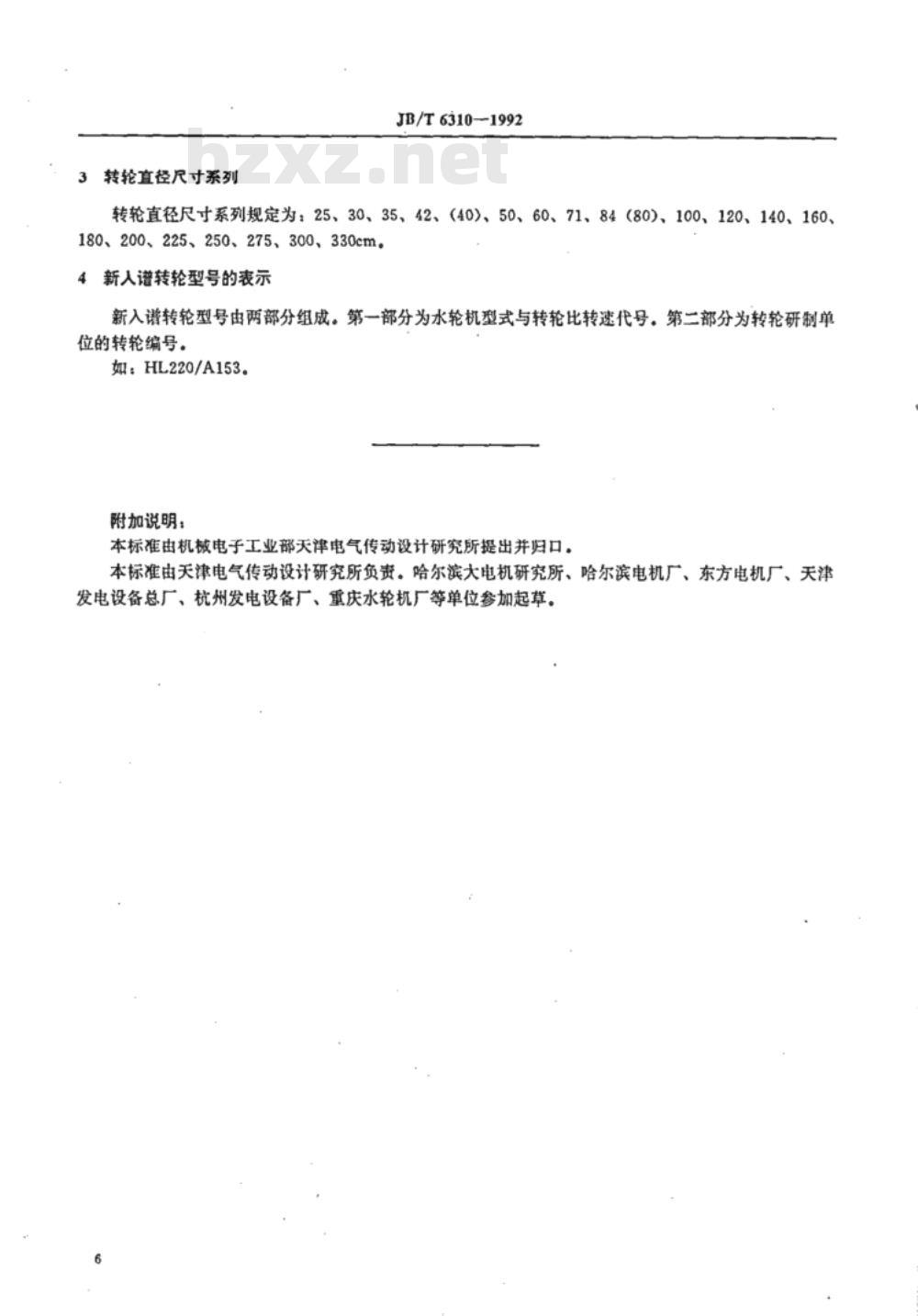

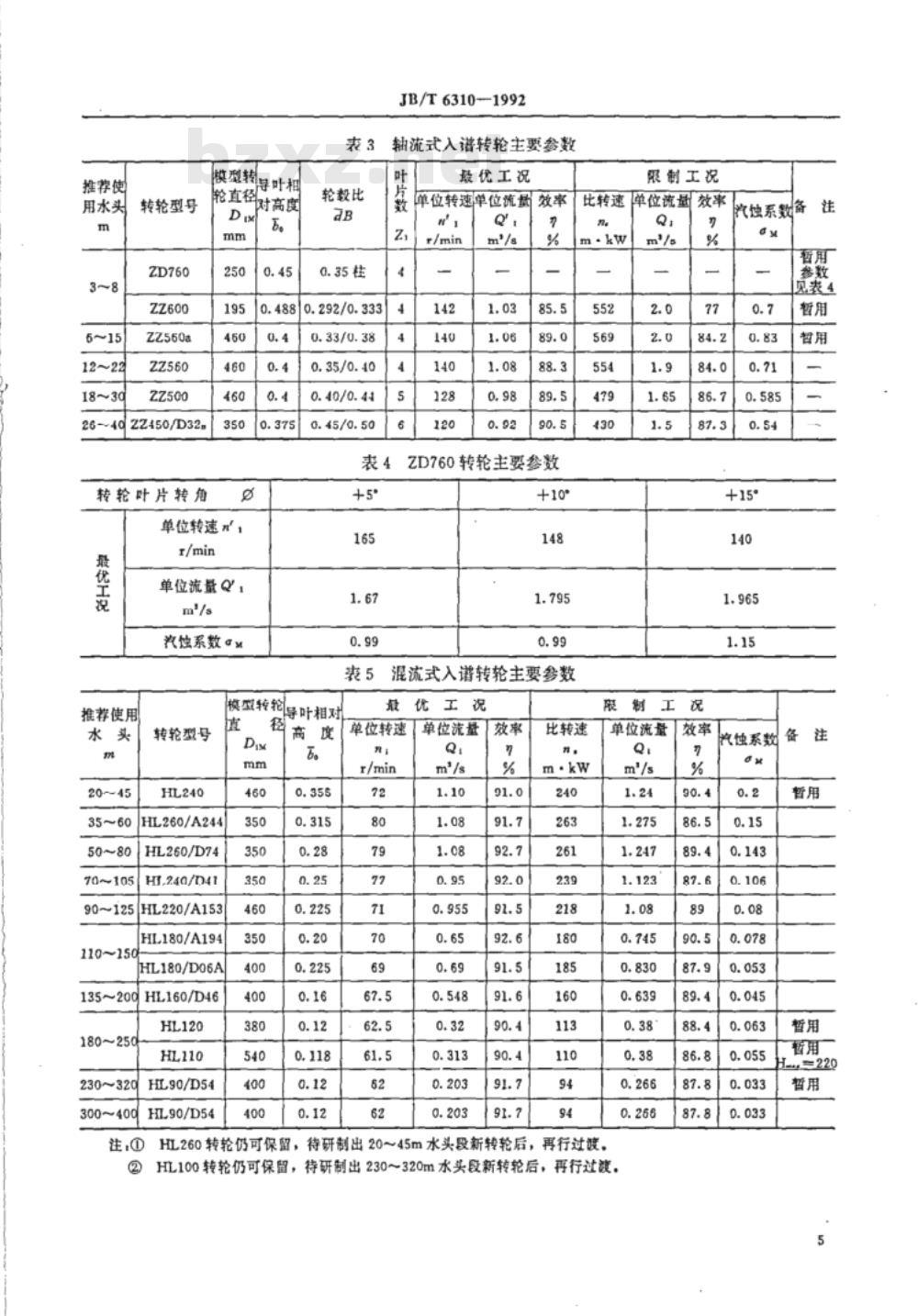

中华人民共和国机械行业标准 中小型轴流式混流式水轮机转轮系列型谱 本标准规定了中小型轴流式和混流式水轮机转轮系列。本标准适用于单机容量为10MW及以下的轴流式和混流式水轮机。适用范围包括在清水或含砂量不大的水中运行的水轮机。 2 转轮系列型谱参数 表1和表2规定了中小型轴流式和混流式水轮机转轮型谱参数范围。入谱转轮的主要参数列于表3、表4和表5。所有入谱转轮的性能参数应符合表1和表2规定的参数范围。 表1：中小型轴流式转轮型谱参数范围 适用水头范围： - 3~8m - 6~15m - 12~22m - 18~30m - 26~40m 透用水头范围： - 20~45m - 35~60m - 50~80m - 70~105m - 90~125m - 110~150m - 135~200m - 180~250m - 230~320m - 300~400m 比轮毂比： - 0.34/0.38 - 0.34/0.38 - 0.35/0.40 - 0.40/0.45 - 0.45/0.50 单位转速n(min)： - 155~170 - 142~154 - 130~140 - 122~132 - 115~125 单位流量Qi(m^3/s)： - 1.1~1.3 - 1.0~1.2 - 0.95~1.15 - 0.90~1.1 - 0.85~1.05 比转速： - 660~760 - 580~670 - 500~570 - 440~500 - 400~450 表2：中小型混流式转轮型谱参数范围 导叶相对高度： - 0.35 - 0.315 - 0.28 - 0.25 - 0.225 - 0.20 - 0.16 - 0.14或0.16 - 0.12或0.14 - 0.1或0.12 单位转速(n/min)： - 80~85 - 76~83 - 74~80 - 70~78 - 68~75 - 65~72 - 65~70 - 63~67 - 60~64 - 58~62 单位流量Q(m^3/s)： - 1.15~1.25 - 1.0~1.2 - 0.95~1.1 - 0.9~1.05 - 0.8~0.95 - 0.7~0.8 - 0.5~0.65 - 0.35~0.5 - 0.2~0.3 - 0.18~0.22 比转速(m·kw)： - 270~310 - 250~290 - 230~270 - 210~250 - 195~235 - 170~210 - 140~180 - 120~150 - 95~120 - 75~100 汽蚀系数(aM)： - 1.2~1.4 - 0.8~0.95 - 0.64~0.75 - 0.52~0.62 - 0.45~0.55 - 0.20~0.24 - 0.12~0.17 - 0.11~0.14 - 0.10~0.12 - 0.08~0.11 - 0.06~0.09 - 0.045~0.065 - 0.04~0.055 - 0.035~0.045 - 0.032~0.04 3 转轮型号 推荐使用水头： - 3~8m - 5~15m - 12~22m - 18~39m 转轮型号： - ZD760 - ZZ600 - ZZ560a - ZZ560 - Z2500 - Z450/D32 转轮叶片转角模型： - 250mm - 195mm - 460mm - 460mm - 460mm - 350mm 单位转速n（min）： - 155~170 - 142~154 - 130~140 - 122~132 - 115~125 单位流量Q(m^3/s)： - 1.1~1.3 - 1.0~1.2 - 0.95~1.15 - 0.90~1.1 - 0.85~1.05 比转速： - 660~760 - 580~670 - 500~570 - 440~500 - 400~450 表3：轴流式入谱转轮主要参数 叶片数： - 2 - 4 - 6 最优工况： 单位转速： - 165 - 140 - 130 单位流量： - 1.67 - 1.55 - 1.49 效率： - 0.99 - 0.98 - 0.97 表4：模型转轮 导叶相对高度： - 0.45 - 0.375 - 0.33 - 0.30 转轮型号： - HL2
