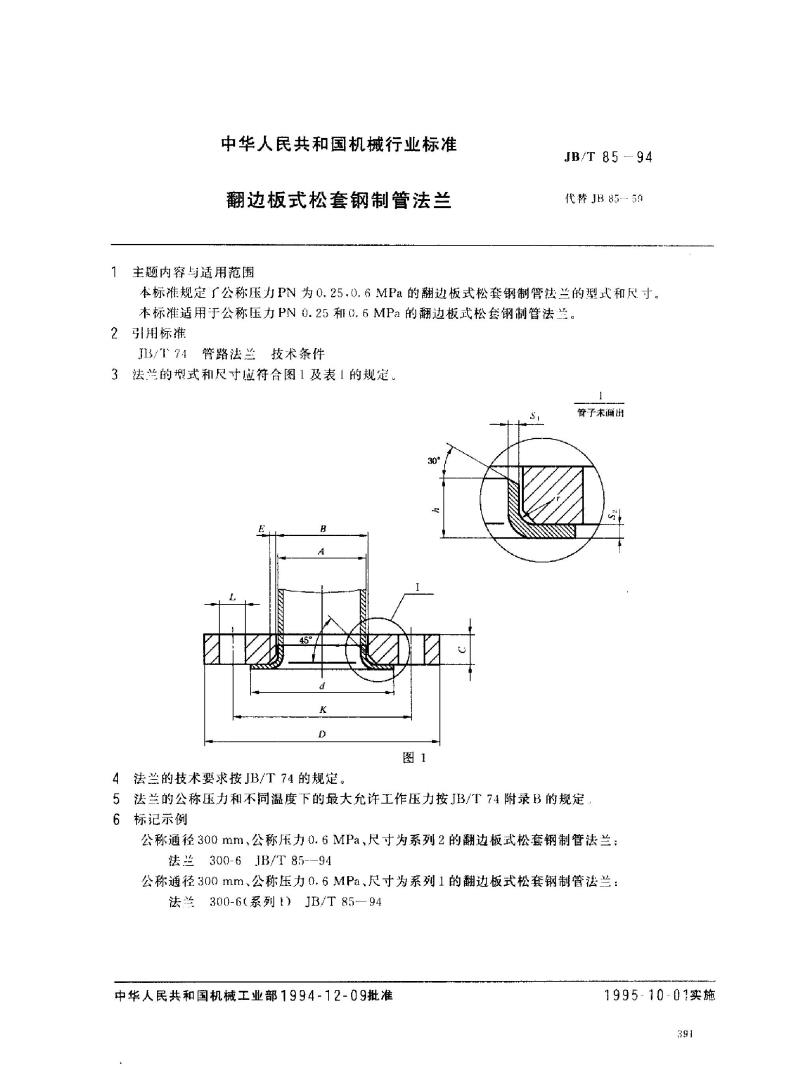

中华人民共和国机械行业标准 翻边板式松套钢制管法兰 主题内容与适用范围 JB/T85-94 代JB85-59 本标准规定了公称压力PN为0.25和0.6MPa的翻边板式松套钢制管法兰的型式和尺寸，适用于公称压力PN0.25和0.6MPa的翻边板式松套钢制管法兰。 2 规范性引用文件 JB/T74 管路法兰技术条件 3 法兰的型式和尺寸符合图1及表1的规定。管子沫衡出 30° 图1 4 法兰的技术要求按JB/T74的规定。5 法兰的公称压力和不同温度下的最大允许工作压力按JB/T74附录B的规定，6 标记示例 公称通径300mm，公称压力0.6MPa，尺寸为系列2的翻边板式松套钢制管法兰；法兰300-6 JB/T 85-94 公称通径300mm，公称压力0.6MPa，尺寸为系列1的翻边板式松套钢制管法兰：法兰300-6系列1）JB/T85-94 中华人民共和国机械工业部 1994-12-09批准 1995-10-01实施 391 公称通径 DN 10 15 20 25 32 40 50 65 80 100 125 150 (175) 法兰外径 A 18 25 32 38 45 57 73 89 108 133 159 194 200 219 (225) 245 250 300 273 325 210/205 240/235 265/260 290 JB/T85-94 表1 PN0.25和0.6MPa翻边板式松套钢制管法兰尺寸 连接 螺栓孔中心圆直径 K 50 55 65 75 90 100 110 130 150 170 200 225 255 320/315 340 375/370 440/435 280 305 335 395 螺栓孔直径 L 12 12 12 12 14 14 14 14 18 18 18 18 18 18 18 18 23 螺栓、螺柱 螺纹Th，数量 4 4 4 4 4 4 4 4 4 8 8 8 8 12 12 M10 M10 M10 M10 M12 M12 M12 M12 M16 M16 M16 M16 M16 M16 M16 M16 M20 法兰厚度 10 10 10 12 12 12 12 14 14 14 16 18 18 20 20 24 法兰内径 B 16 27 34 41 48 60 80 93 112 138 164 200 225 251 279 331 翻边环 S min 11.8 32 40 50 60 70 80 90 110 125 145 175 200 230 255 280 310 362 4 4 4 5 5 5 h 9 12 15 15 17 23 23 23 28 30 30 30 30 30 30 35 理论质量kg 0.30 0.34 0.12 0.61 0.88 1.22 1.59 2.10 2.60 2.90 3.76 4.61 5.31 6.17 6.80 8.18 9.30 注：表中系列1法兰连接尺寸与国标及德国法兰标准尺寸互换，系列2尺寸与源机标法兰尺寸互换。新品设计应优先采用系列1尺寸。表中列出的法兰理论质量是指系列2法兰。附加说明：本标准由机械工业部机械标准化研究所提出并归门。本标准由机械工业部机械标准化研究所、哈尔滨锅炉厂起草。本标准主要起草人李俊英、吴桢家。
