【机械行业标准(JB)】 电工铜编织线 一般规定

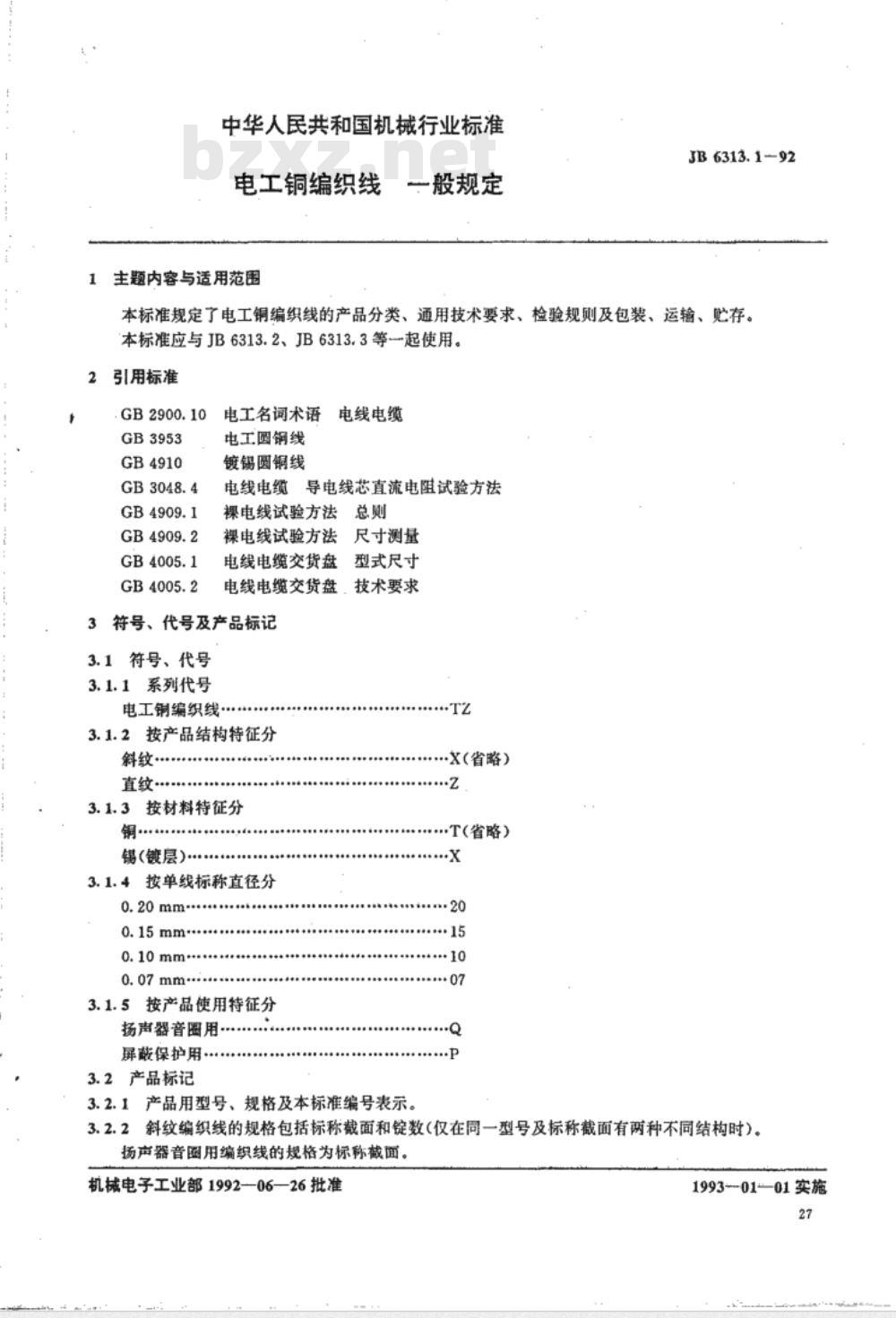

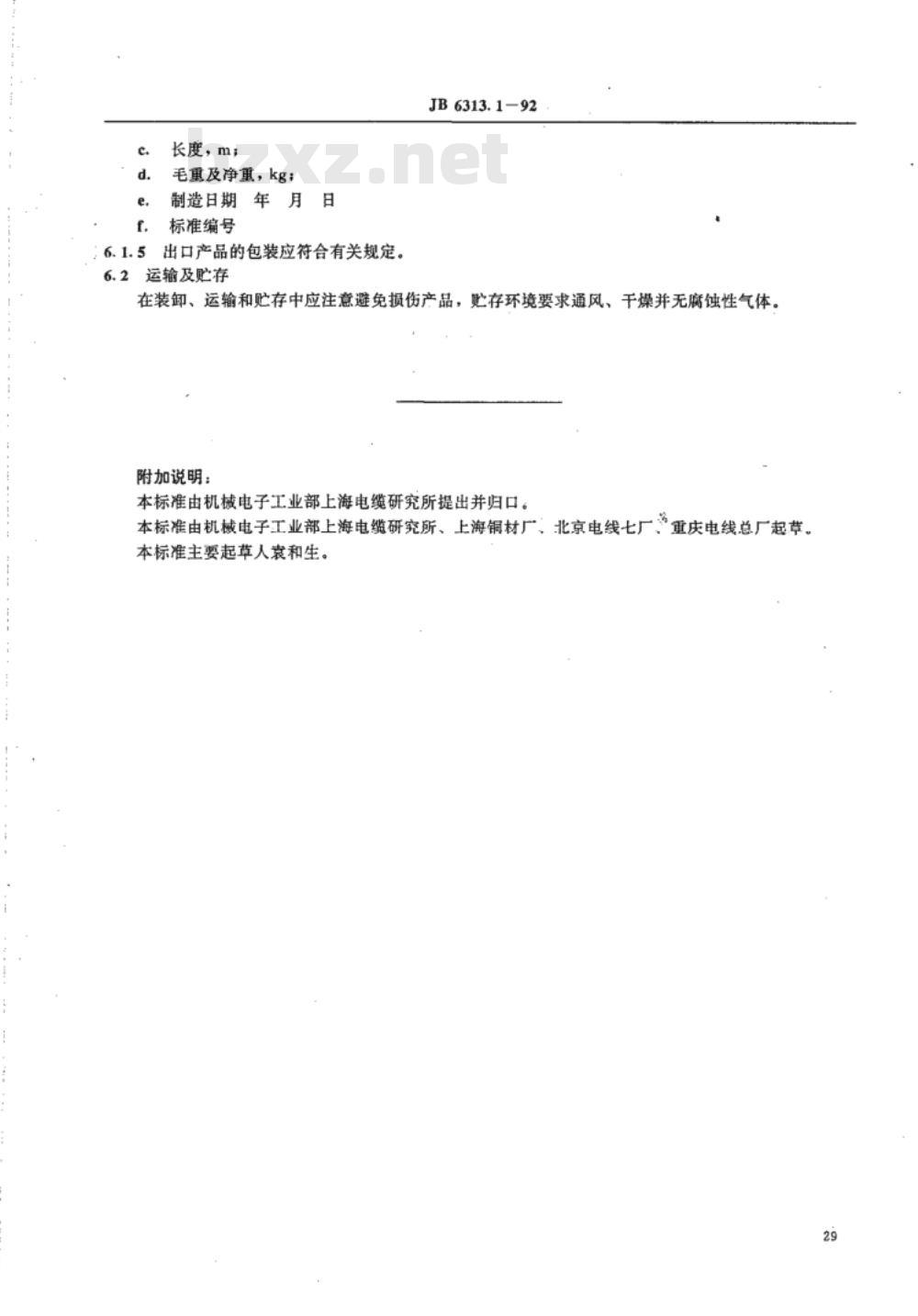

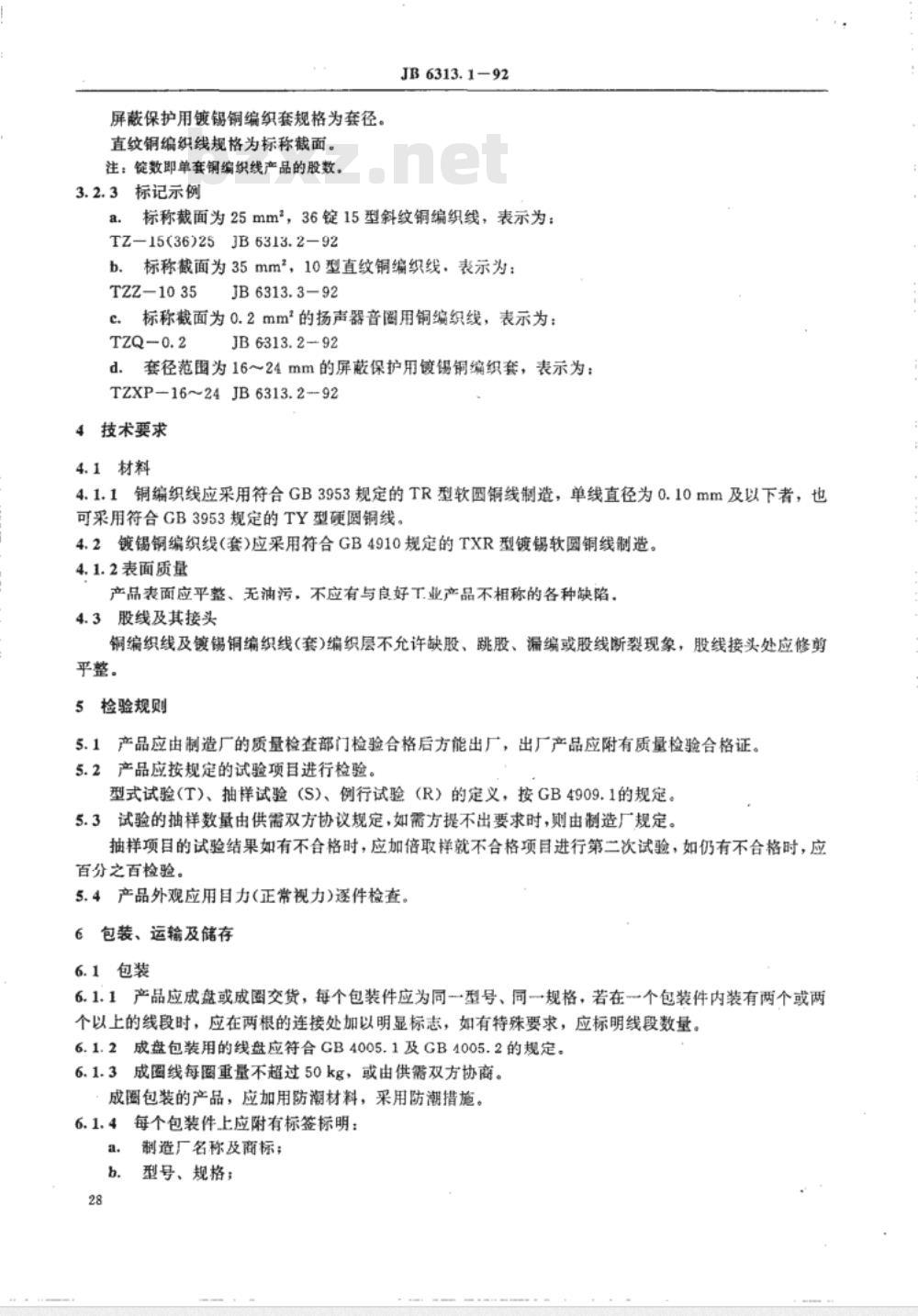

中华人民共和国机械行业标准 电工铜编织线一般规定 本标准规定了电工铜编织线的产品分类、通用技术要求、检验规则及包装、运输、贮存。本标准应与JB6313.2、JB6313.3等一起使用。 2 引用标准 本标准引用了以下标准： - GB2900.10 - GB3953 - GB4910 - GB3048.4 - GB4909.1 - GB4909.2 - GB4005.1 - GB4005.2 3 符号、代号及产品标记 3.1 符号、代号 3.1.1 系列代号：电工铜编织线 3.1.2 按产品结构分类： - 斜纹 - 直纹 3.1.3 按材料特征分类： - 铜 - 锡（镀层） 3.1.4 按单线标称直径分类： - 0.20mm - 0.15mm - 0.10mm - 0.07mm 3.1.5 按产品使用特征分类： - 扬声器音圈用 - 屏蔽保护用 3.2 产品标记 3.2.1 产品用型号、规格及本标准编号表示。 - TZx（省略） - T(省略） 3.2.2 斜纹编织线的规格包括标称裁面和锭数（仅在同一型号及标称截面有两种不同结构时）。扬声器音圈用编织线的规格为标称截面。 3.2.3 标记示例： - JB 6313.1-92，标称截面为25mm，36锭15型斜纹铜编织线，表示为：TZ-15(36)25JB6313.2-92 - JB 6313.3-92，标称截面为0.2mm的扬声器音圈用铜编织线，表示为：TZQ0.2 4 技术要求 4.1 材料 4.1.1 铜编织线应采用符合GB3953规定的TR型软圆铜线制造，单线直径为0.10mm及以下者，也可采用符合GB3953规定的TY型硬圆铜线。 4.2 镀锡铜编织线（套）应采用符合GB4910规定的TXR型镀锡软圆铜线制造。 4.1.2 表面质量 产品表面应平整、无油污，不应有与良好工业产品不相称的各种缺陷。 4.3 股线及其接头 铜编织线及镶锡铜编织线（套）编织层不允许缺股、跳股、漏编或股线断裂现象，股线接头处应修剪整齐。 5 检验规则 5.1 产品应由制造厂的质量检查部门检验合格后方能出厂，出厂产品应附有质量检验合格证。 5.2 产品应按规定的试验项目进行检验。型式试验（T）、抽样试验（S）、例行试验（R）的定义，按GB4909.1的规定。 5.3 试验的抽样数量由供需双方协议规定，如需方提不出要求时，则由制造厂规定。抽样项目的试验结果如有不合格时，应加倍取样对不合格项目进行第二次试验，如仍有不合格时，应百分之百检验。 5.4 产品外观应用目力（正常视力）逐件检查。 6 包装、运输及储存 6.1 包装 6.1.1 产品应成盘或成圈交货，每个包装件应为同一型号、同一规格，若一个包装件内装有两个或两个以上的线段时，应在两根的连接处加以明显标志，如有特殊要求，应标明线段数量。 6.1.2 成盘包装用的线盘应符合GB4005.1及GB4005.2的规定。 6.1.3 成圈线每圈重量不超过50kg，或由供需双方协商。成圈包装的产品，应加用防潮材料，采用防潮措施。 6.1.4 每个包装件上应附有标签标明： - 制造厂名称及商标 - 型号、规格 - 长度，m - 毛重及净重，kg - 制造日期年月 - 标准编号 - 出口产品的包装应符合有关规定。 6.2 运输及贮存 在装卸、运输和贮存中应注意避免损伤产品，贮存环境要求通风、干燥并无腐蚀性气体。 附加说明： 本标准由机械电子工业部上海电缆研究所提出并归口。本标准由机械电子工业部上海电缆研究所、上海铜材厂、北京电线七厂起草，主要起草人：袁和生，重庆电线总厂起草。
