【机械行业标准(JB)】 管路法兰用金属环垫

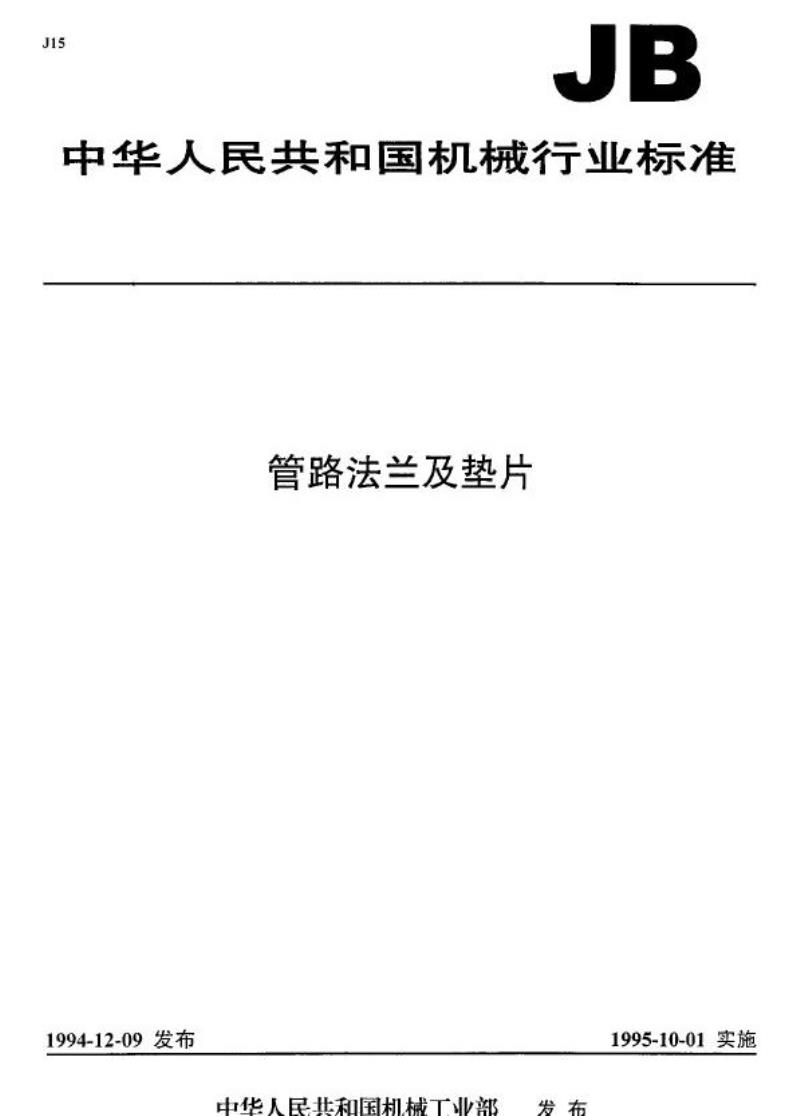

中华人民共和国机械行业标准
管路法兰及垫片
1994-12-09发布
中华人民共和国机械工业部
1995-10-01实施

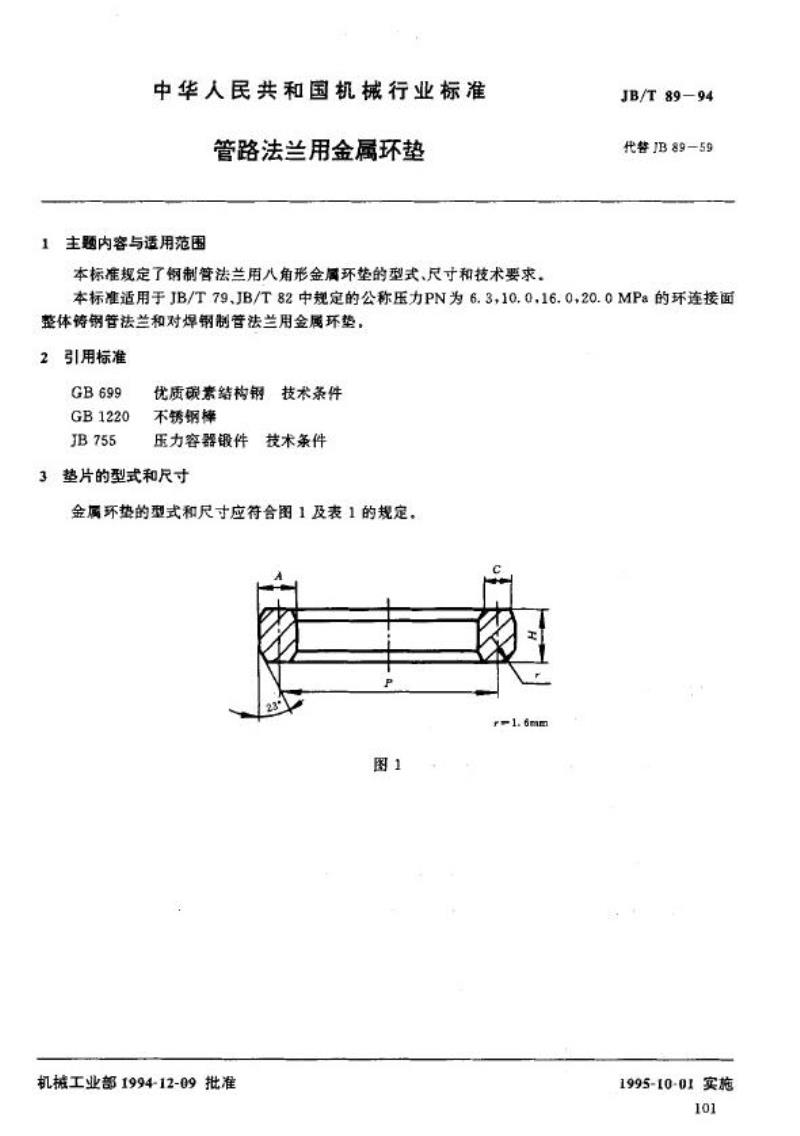

中华人民共和国机械行业标准
管路法兰用金属环垫
主题内容与适用范围
本标准规定了钢制管法兰用八角形金属环垫的型式、尺寸和技术要求。JB/T 89—94
代警JB89-59
本标准适用于JB/T79.JB/T82中规定的公称压力PN为6.3,10.0，16.0,20.0MPa的环连接面整体铸钢管法兰和对焊钢制管法兰用金属环垫，引用标准
GB1220
优质碳素结构钢
不锈钢棒
技术条件
压力容器锻件
技术条件
垫片的型式和尺寸

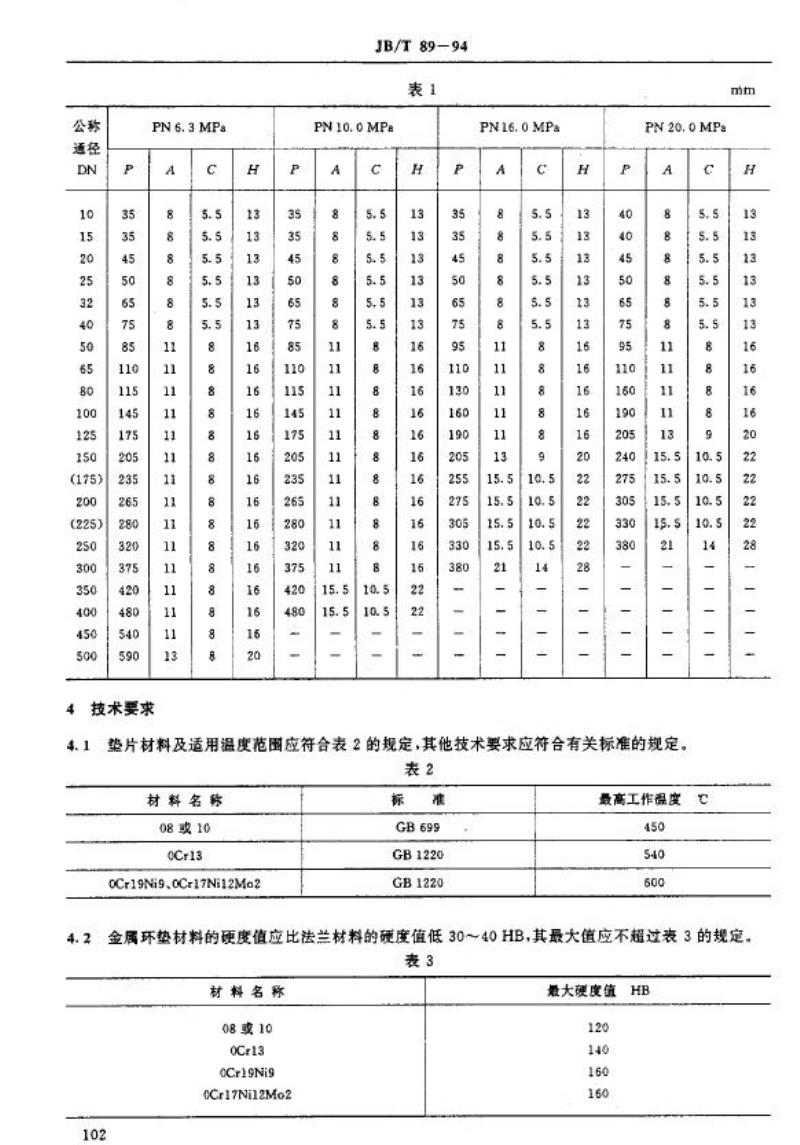

金属环垫的型式和尺寸应符合图1及表1的规定。图1
机械工业部1994-12-09批准
1995-10-01实施
技术要求
JB/T89-94
PN10.0MPabzxz.net
PN16.0 MPa
PN20.0 MPs
垫片材料及适用温度范围应符合表2的规定，其他技术要求应符合有关标准的规定。表2
材料名称
08或10
oCr19Ni9.oCr17Ni12Mo2
GB1220
GB1220
最高工作程度
金属环垫材料的硬度值应比法兰材料的硬度值低30~40HB，其最大值应不超过表3的规定。表3
材料名称
08或10
OCr19Ni9
0Cr17Ni12Mo2
最大硬度值
JB/T89-94

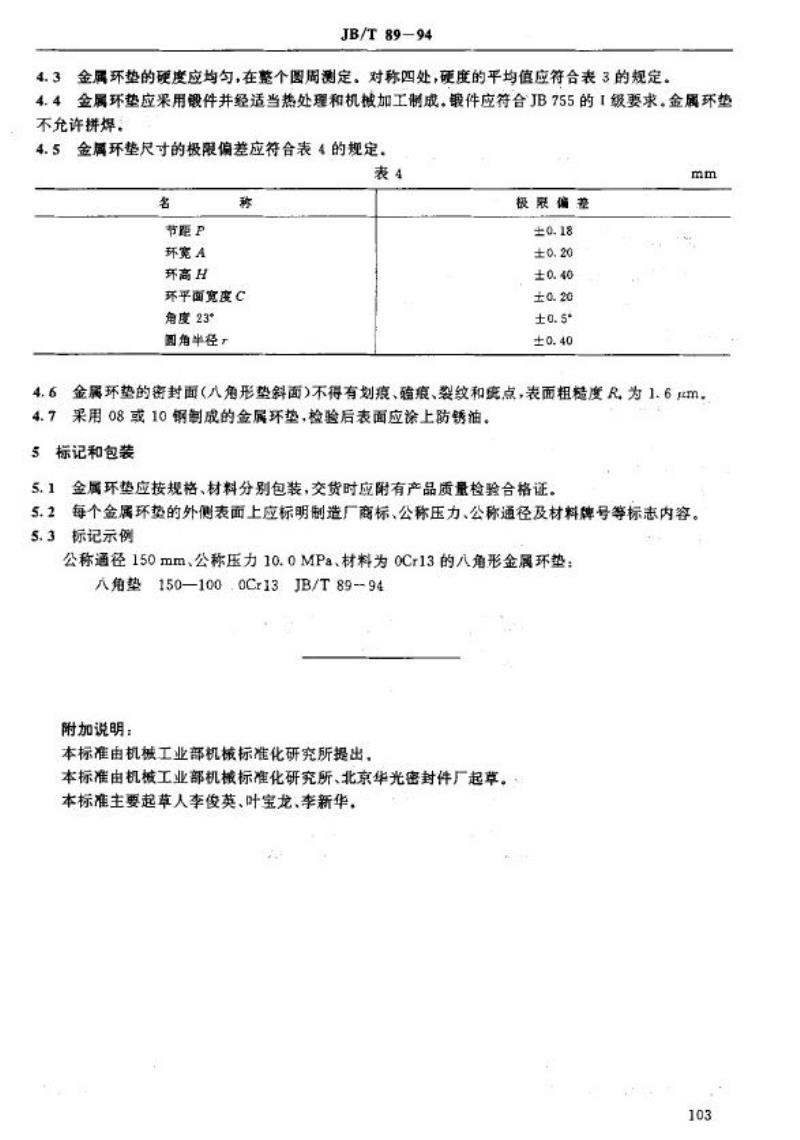

4.3金属环垫的硬度应均，在整个圈周测定，对称四处，硬度的平均值应符合表3的规定。4.4金属环垫应采用锻件并经适当热处理和机械加工制成，镀件应符合JB755的「级要求，金属环垫不允许拼煤，
4.5金属环垫尺寸的极限偏差应符合表4的规定。表4
节距P
环宽A
环高H
环平面宽度C
角度23*
圆角半径，
极限偏差
4.6金属环垫的密封面(八角形垫斜面)不得有划衰、殖痕、裂纹和疣点，表面粗糙度R.为1.6um。4.7果用08或10钢割成的金属环垫，检验后表面应涂上防锈油。5标记和包装
5.1金属环垫应接规格、材料分别包装，交货时应附有产品质量检验合格证。5.2每个金属环垫的外侧表面上应标明制造厂商标、公称压力、公称通径及材料牌号等标志内容，5.3标记示例
公称通径150mm、公称压力10.0MPa、材料为0Cr13的八角形金属环垫：八角垫150—100.0Cr13JB/T8994附加说明：
本标准由机械工业部机械标准化研究所提出，本标准由机械工业部机械标准化研究所、北京华光密封件厂起草。本标准主要起草人李俊英、叶宝龙、李新华，103
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
