【机械行业标准(JB)】 阀门 型号编制方法

中华人民共和国第机械工业部
部标准

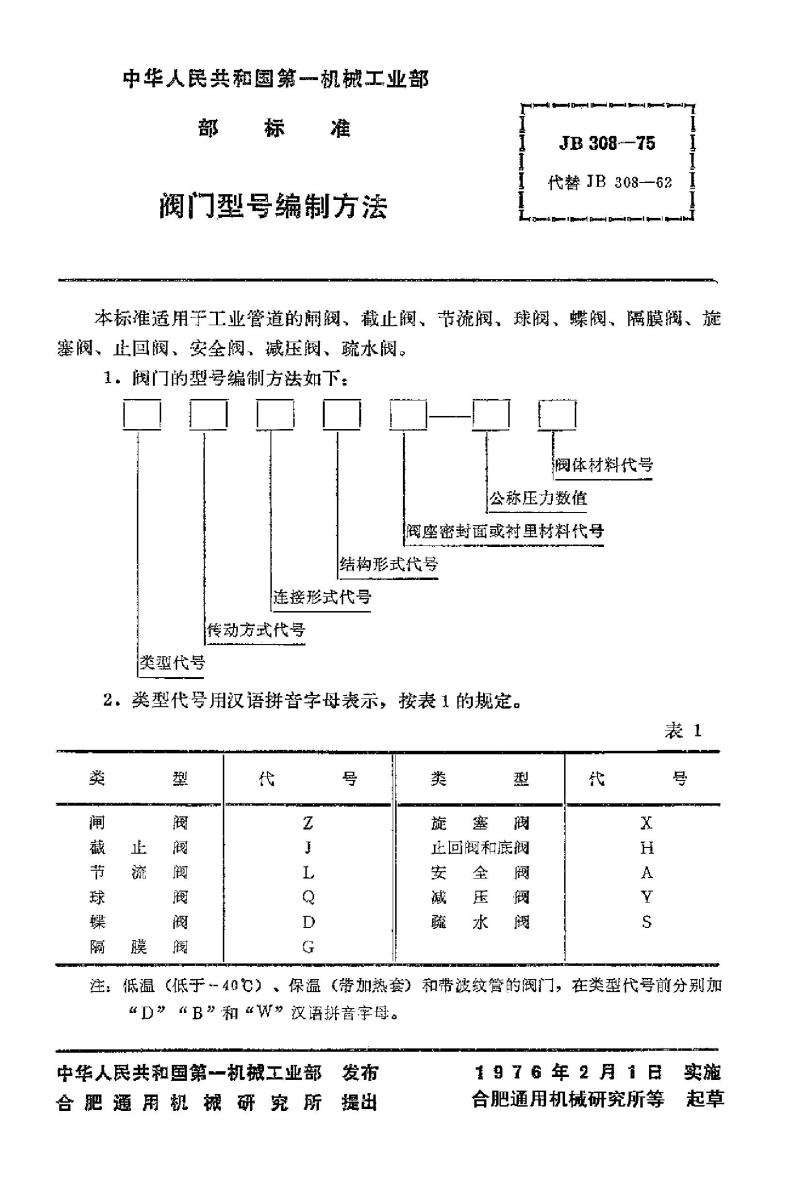

阀门型号编制方法
JB 308-75
代替JB308--62
本标准适用子工业管道的阑阀、截止阀、节流阀、球阀、蝶阀、隔膜凝、旋塞阀、止回阀、安全阀、减压阀、疏水阀。1．阀门的型号编制方法如下：
阀体材料代号
公称压力数值
阀座密封面或衬里材料代号
结构形式代号
连接形式代号
传动方式代号
类型代号
2。类型代号用汉语拼普字母表示，按表1的规定。表1
正回阀和底阀
注：低温（低于40℃）、保温（带加热套）和带波纹管的阀门，在类型代号前分别加“B”和“W汉语拼音宰母。
中华人民共和国第一机械工业部发布
合肥通用机机研究所
1976年2月盲日
合肥通用机械研究所等起草
燕6页第2页
JB308—75
3。传动方式代号用阿拉伯数字表示，按表2的规定。
电磁一液动
电一液动
注：①手轮、手柄和扳手传动以及安全阀，减压阀、蔬水阀省略本代号。②对于气动或液动：常开式用6K7K表示，常闭式用6B7E表示：气动带手动用65表示。防爆电动用“98”表示。4。连接形式代号用阿拉伯数字表示，接表3的规定。
注：焊接包括对焊和承插焊。
结构形武代号用阿拉询数学表示，按表4~13的规定。
JB308-75

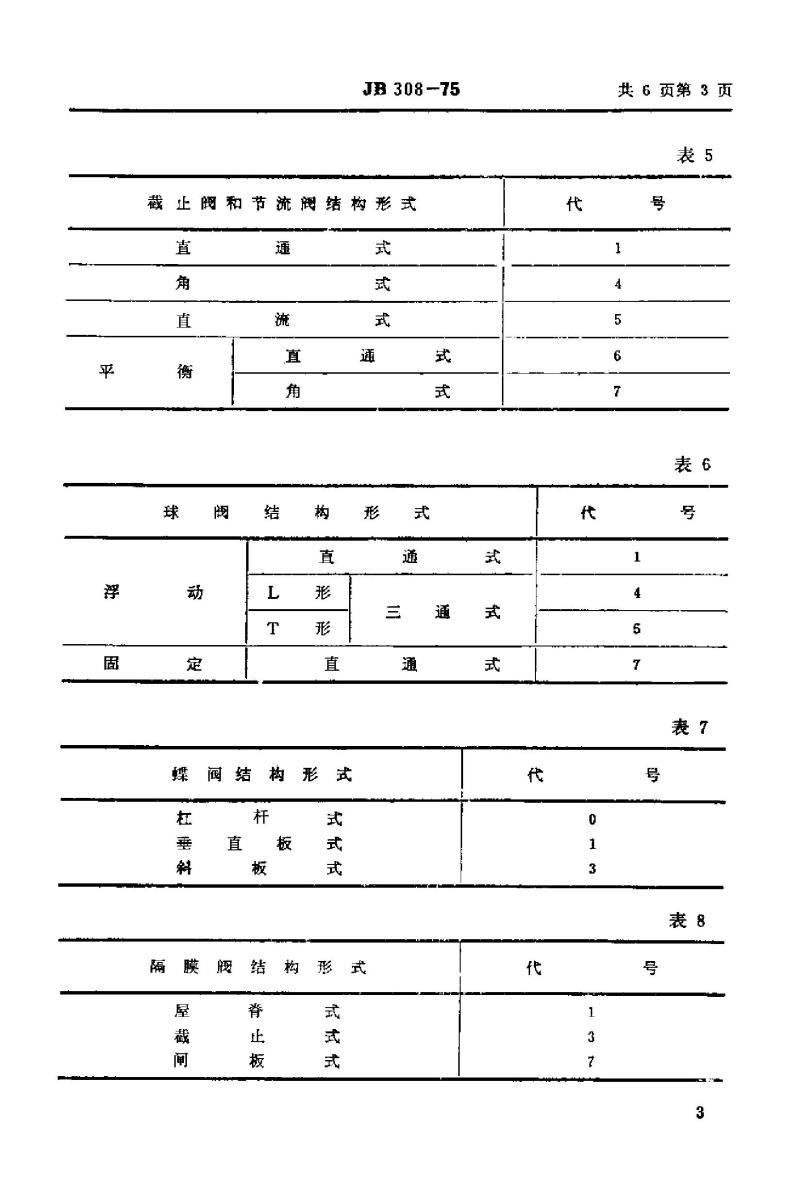

截止阀和节流阀结构形式
共6页第3页
共6页第4页
JB 308-—75

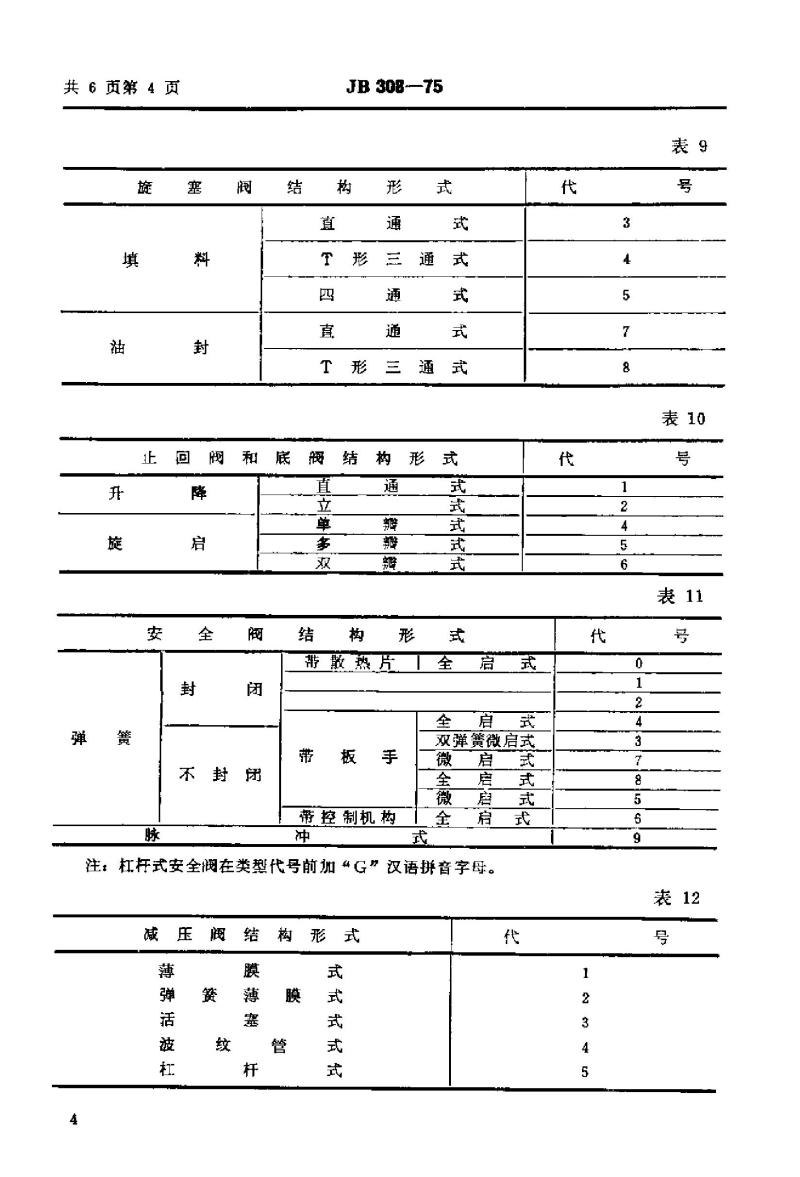

底阀结构形式
不封闭
带散热片
带板手
蒂控制机构
双弹簧微启式
注：杠杆式安全阀在类型代号前加“G”汉语拼音字母。减压
JB 308—75
共6页第5页

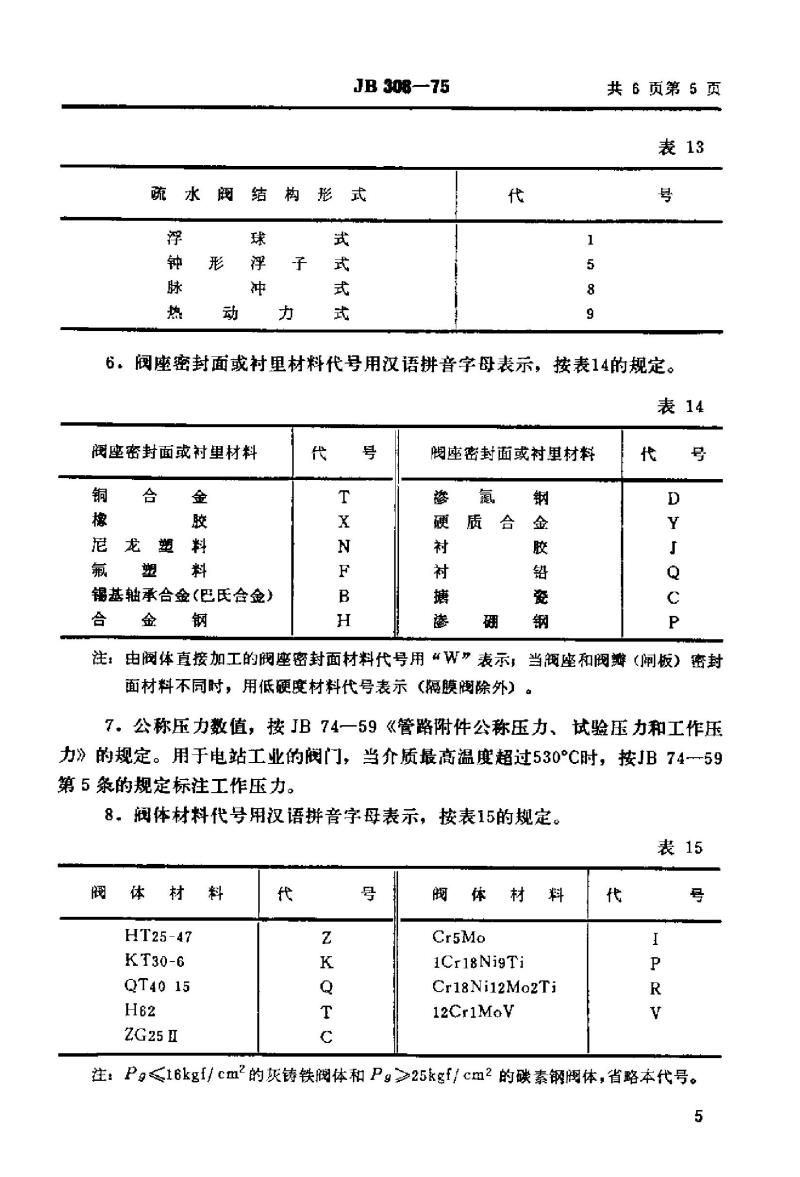

6。阀座密封面或衬里材料代号用汉语排音字母表示，按表14的规定。
阀座密封面或衬里材料
尼龙塑料
锡基轴承合金（巴氏合金）
阀座密封面或衬里材料
注：由阀体直接加工的阀座密封面材料代号用“W”表示，当阀座和阀瓣（闸板）密封面材料不同时，用低硬度材料代号表示（隔膜阀除外）。7.公称压力数值，接JB74一59《管路附件公称压力、试验压力和工作压力》的规定。用于电站工业的阀门，当介质最高温度超过530°C时，按JB74-59第5条的规定标注工作压力。
8。阀体材料代号用汉语拼音字母表示，按表15的规定。表15
HT25-47
KT30-6
QT4015
1Cr18NigTi
Cr18Ni12Mo2Ti
12Cr1Moy
注：Pg≤16kgf/cm2的灰铸铁阀体和Pg25kgf/cm2的碳素钢阀体，省略本代号。5
共6页第6页
JB 308—75
9。阀门名称按：传动方式、连接形式，结构形式，衬里材料和类型命名。对于连接形式的“法兰”：
结构形式：闸阀的“明杆”、“弹性”、“例性”和“单闸板”，截止阀、节流阀的“直通式”，球阀的“浮动”和“直通式”，蝶阀的“垂直板式”
隔膜阀的“屋脊式”，
旋塞阅的“填料”和“直通式””让回阀的“直通式”和“单瓣式”，安全阀的“不封闭
“阀座密封面材料”在命名中均子省略。型号和名称编制方法示例：
（1）电动机传动、法兰连接、明杆楔式双闸板、阀座密封面材料由阀体直接加工、公称压力Pg1kgf/cm2，阀体材料为灰铸铁的闸阀：Z942W一1电动换式双闸板闸阀
（2）手动、外螺纹连接，浮动直通式、阀座密封面材料为氟塑料，公称压力P。40kgf/cm2、阀体材料为1Cr18Ni9Ti的球阀：Q21F一40P外螺纹球阀
（3）气动常开式，法兰连接，屋脊式、衬里材料为衬胶、公称压力P。6kgf/cm。阀体材料为灰铸铁的隔膜阀：G6&41J—6气动常开式衬胶隔膜阀（4）液动，法兰连接，垂直板式，阀座密封面材料为铸铜、阀瓣密封面材料为橡胶、公称压力Pg2.5kgf/cm，阀体材料为灰铸铁的蝶阀：D741X-2.5液动蝶阀www.bzxz.net
（5）电动机传动、焊接连接，直通式，阀座封面材料为堆焊硬质合金，工作压力P54170、阀体材料铬钼钒钢的截止阀：J961Y一P54170电动焊接截止阀
