本标准规定了直纹编织线的产品品种、结构、技术要求、试验方法及检验规则。 JB/T 6313.3-1992 电工铜编织线直纹编织线 JB/T6313.3-1992

标准内容

部分标准内容：

中华人民共和国机械行业标准 电工铜编织线

1 主题内容与适用范围
本标准规定了直纹铜编织线产品的品种、结构、技术要求、试验方法及检验规则。本标准适用于直纹铜编织线。

2 直纹铜编织线的型号
直纹铜编织线的型号如表1所示：

表1 型号
TZZ-15   TZZ-10   TZZ-07

3 规格
直纹铜编织线的规格如表2所示：

表2 规格

4 技术要求
4.1 直纹铜编织线的结构要求
4.1.1 TZZ-15型直纹铜编织线的结构应符合表3的规定，具体要求如下：

表3 TZZ-15型直纹铜编织线结构
截面（mm²）  标称 6  10  16  25  35  50
结构（经线+纬线）  21×16/0.15+18/0.10  35×16/0.15+18/0.10  32×28/0.15+18/0.10  50×28/0.15+18/0.10  47×42×0.15+18/0.10  60×48/0.15+18/0.10
机械电子工业部 1992-06-26 批准

4.1.2 TZZ-10型直纹铜编织线的结构应符合表4的规定，具体要求如下：

表4 TZZ-10型直纹铜编织线结构
截面（mm²）  标称 4  6  10  16  25  35
结构（经线+纬线）  28×18/0.10+30/0.07  42×18/0.10+30/0.07  35×36/0.10+30/0.07  57×36/0.10+30/0.07  44×72/0.10+30/0.07  62×72/0.10+30/0.07

4.1.3 TZZ-07型直纹铜编织线的结构应符合表5的规定，具体要求如下：

表5 TZZ-07型直纹铜编织线结构
截面（mm²）  标称 4  6  10  16
结构（经线+纬线）  35×30/0.07+30/0.07  26×60/0.07+30/0.07  43×60/0.07+30/0.07  69×60/0.07+30/0.07

4.2 直纹铜编织线的宽度应符合以下要求：

4.2.1 TZZ-15型直纹铜编织线的宽度应符合表3的规定。
4.2.2 TZZ-10型直纹铜编织线的宽度应符合表4的规定。
4.2.3 TZZ-07型直纹铜编织线的宽度应符合表5的规定。

4.3 纬线道数
直纹铜编织线的纬线道数应符合表6的规定。

表6 纬线道数
标称裁面  4  6  10  16  25  35  50

4.4 直流电阻
4.4.1 TZZ-15型直纹铜编织线的直流电阻应符合表3的规定。
4.4.2 TZZ-10型直纹铜编织线的直流电阻应符合表4的规定。
4.4.3 TZZ-07型直纹铜编织线的直流电阻应符合表5的规定。

5 检验规则
本标准规定了直纹铜编织线的检验方法，包括产品的各项质量指标、功能测试及合格判定等。

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

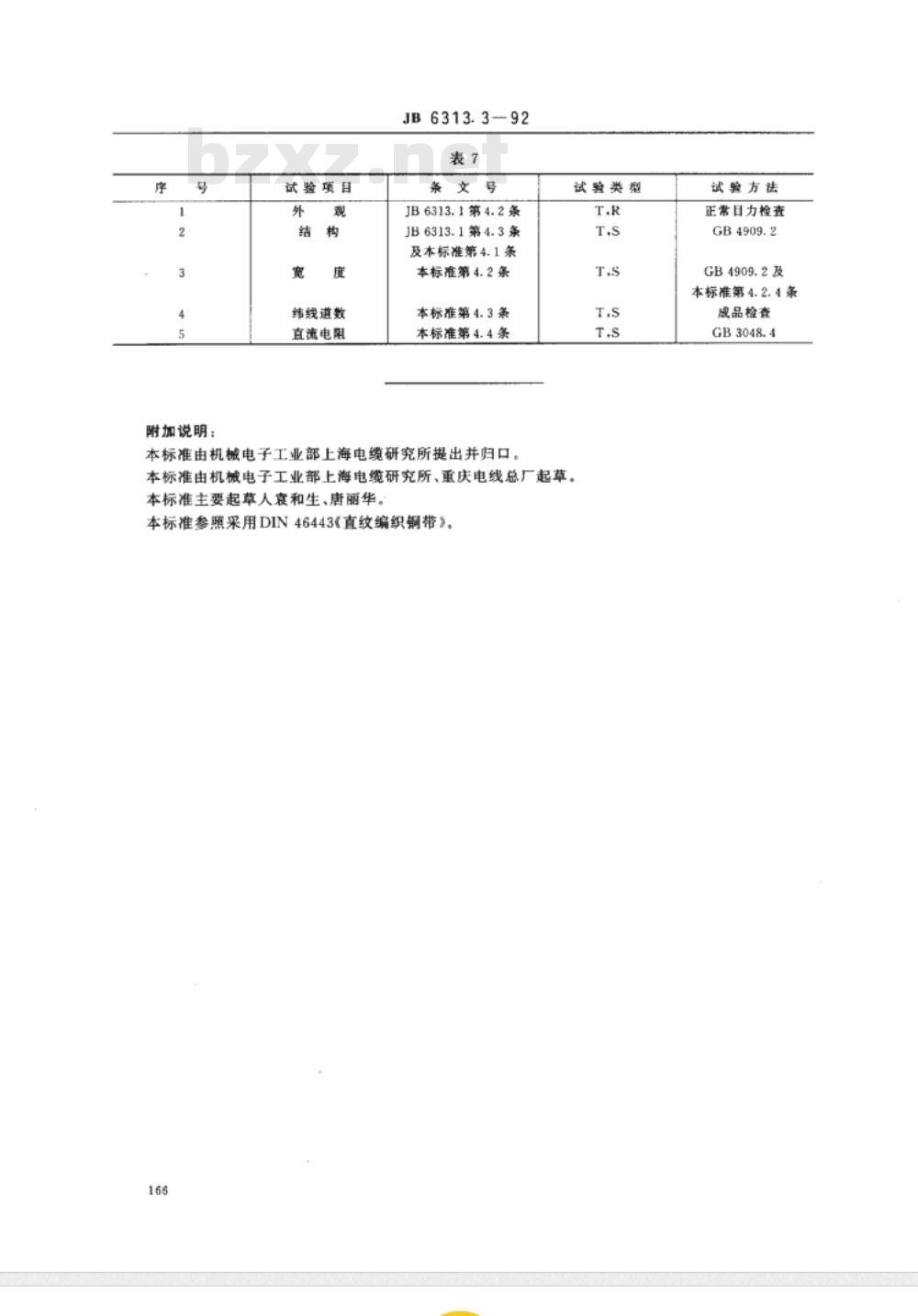

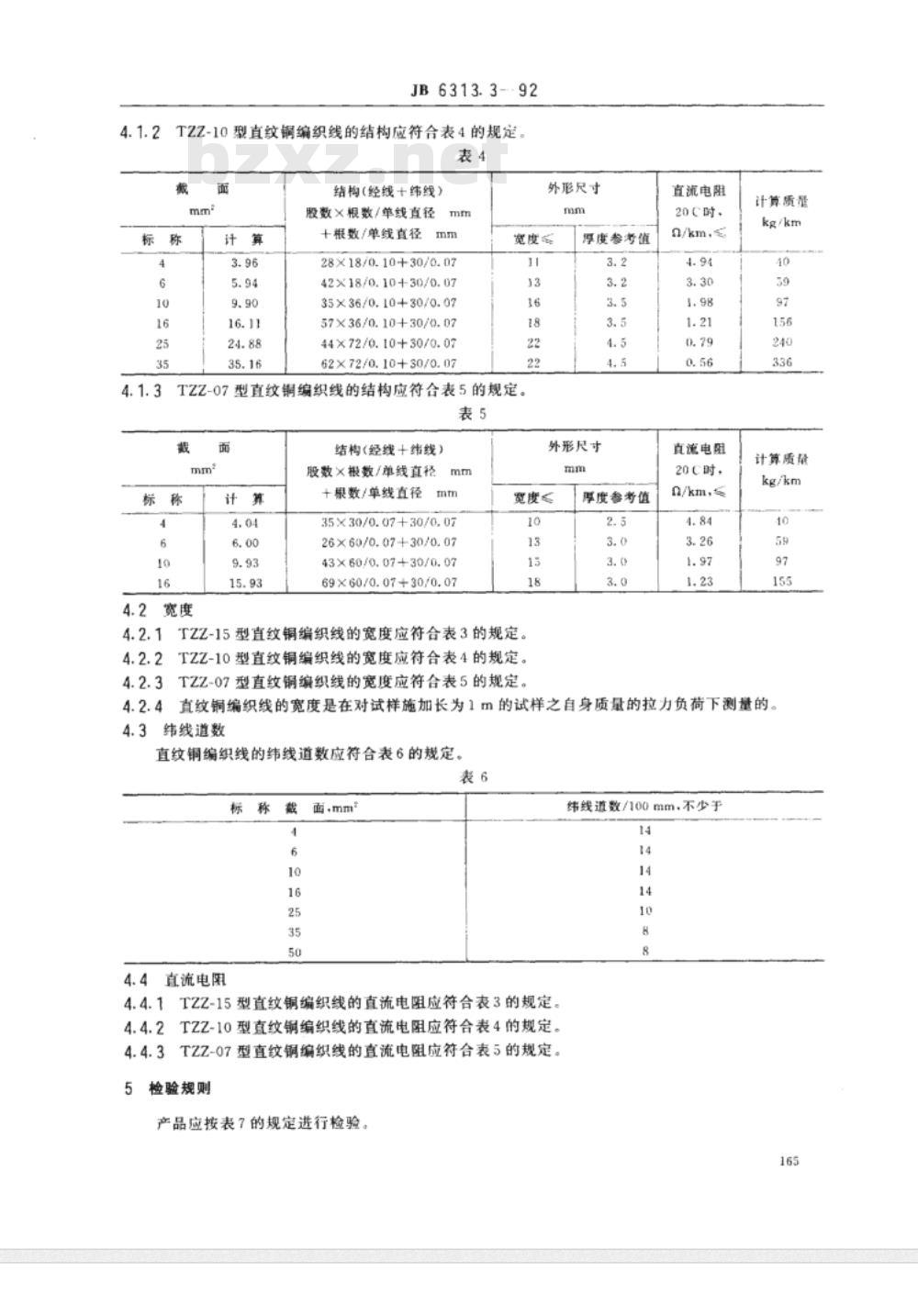

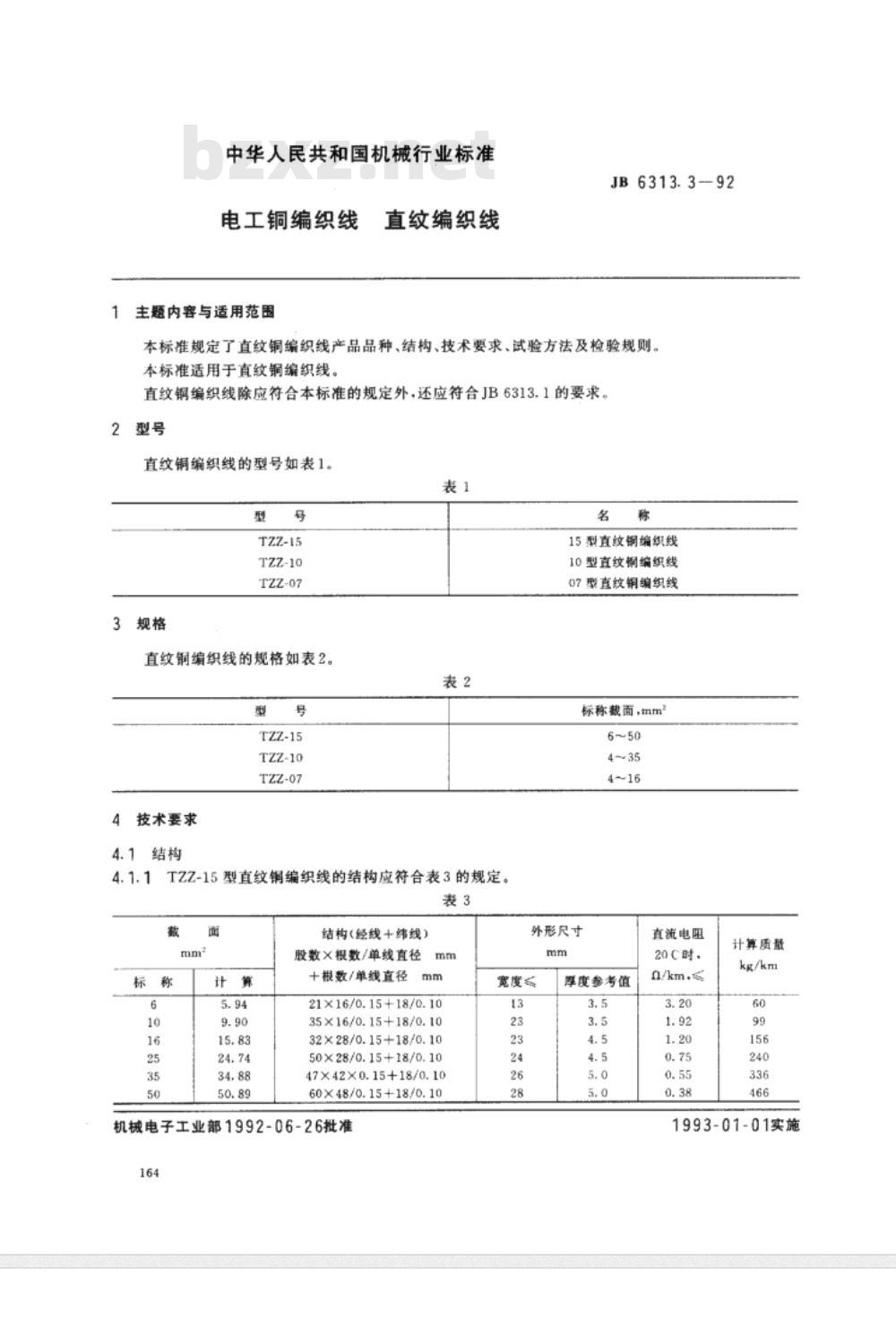

标准图片预览
