【机械行业标准(JB)】 汽轮机轴振动测量装置(涡流式) 技术条件

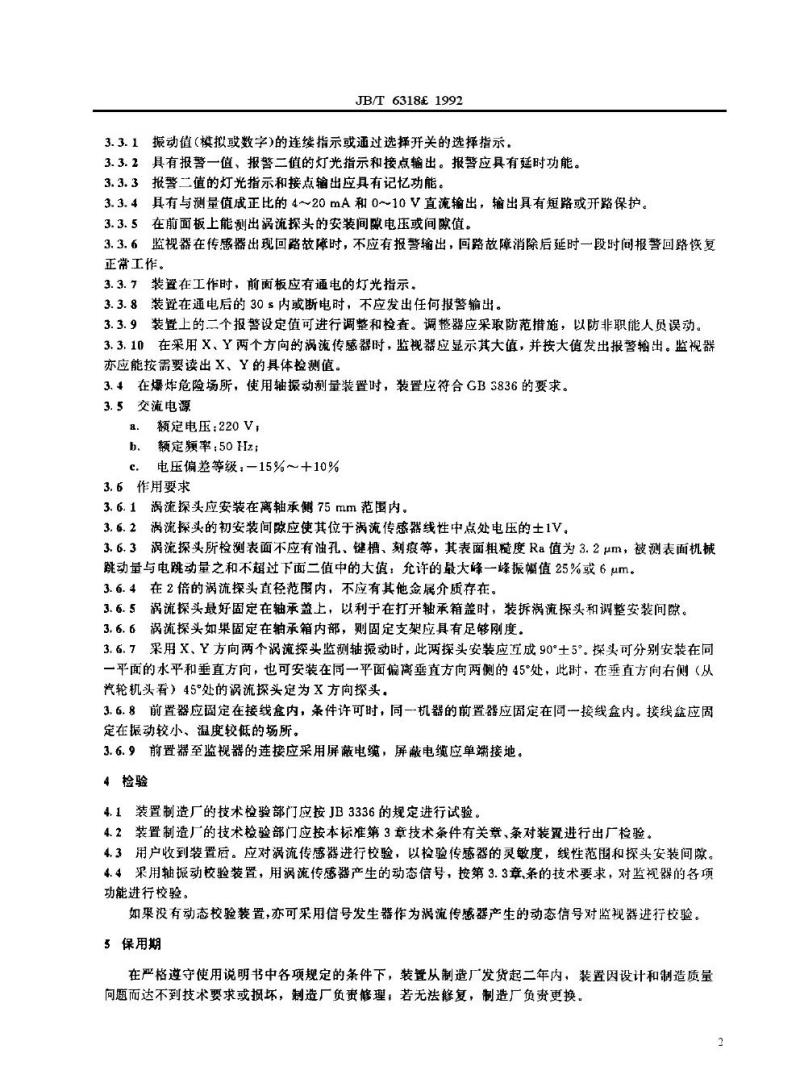

中华人民共和国机械行业标准 JB/T6318-1992 本标准规定了非接触的涡流式轴振动监测装置的技术条件，检验、安装和校验规则，包装、运输及贮存要求。 本标准适用于监测轴的相对振动，也适用于轴绝对振动监测装置中的相对振动部分。 2 引用标准 JB3336 GB191 JB2759 GB3836 电站设备自动化装置通用技术条件 包装储运图示标志 机电产品包装通用技术条件 爆炸性环境用防爆电气设备装置的技术要求 3 整机性能 3.1 精度 装置的精度为5%全量程。 3.2 工作温度 涡流探头和接长电缆：-20～+120℃；前置器：-20～+65℃；监视器和电源：-29～+55℃。 3.3 互换性 在未经系统校验的条件下，单独更换涡流探头、前置器或监视器，装置的精度为10%全量程。 3.4 涡流传感器 涡流传感器由涡流探头、接长电缆和前置器组成。 3.4.1 涡流探头 涡流探头的端部直径应为8mm（包括防护套），探头体材料应采用不锈钢，探头体螺纹：M10×1。探头的直径和螺纹也可根据用户需求制造。 3.4.2 接长电缆 接长电缆必须是耐油、耐高温的聚四氟烯同轴电缆或其他耐高温的同轴电缆，长度为5m或9m。 3.4.3 前置器 涡流探头、接长电缆和前置器正确连接后，在24V稳压直流电压下，灵敏度应为8mV/μm（偏差±4%），包括互换性误差时应为±10%；线性范围不小于1.5mm。 3.5 监视器 监视器应具备如下功能： 3.5.1 振动值的连续指示或选择性指示； 3.5.2 具有报警功能，并配有灯光指示和接点输出，具有延时功能； 3.5.3 具有记忆功能的报警指示； 3.5.4 4～20mA和0～10V直流输出，具有短路或开路保护； 3.5.5 前面板能显示涡流探头的安装间隙电压或间隙值。 3.6 在爆炸危险场所，使用轴振动测量装置时，装置应符合GB3836的要求。 3.7 交流电源 额定电压：220V，额定频率：50Hz，电压偏差等级：-15%～+10%。 3.8 作用要求 涡流探头应安装在离轴承侧75mm范围内，且安装间隙应位于线性中点处。 3.9 安装要求 涡流探头不应安装在有油孔、键槽、刻痕等的表面上，表面粗糙度Ra值应为3.2μm，最大峰值振幅不超过6μm。 3.10 检验 装置制造厂应按JB3336进行技术检验，用户收到装置后应校验涡流传感器的灵敏度、线性范围和探头安装间隙。
