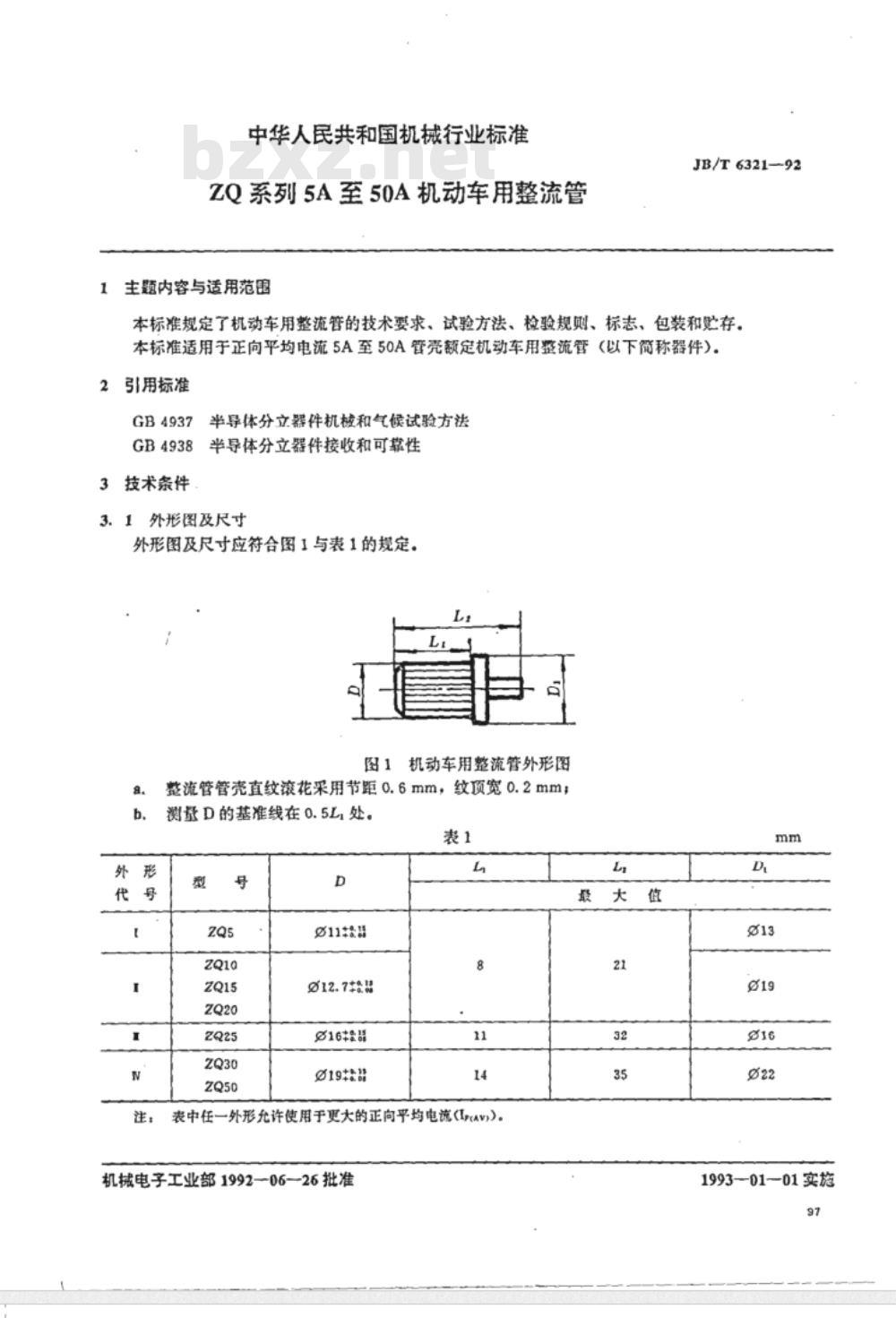

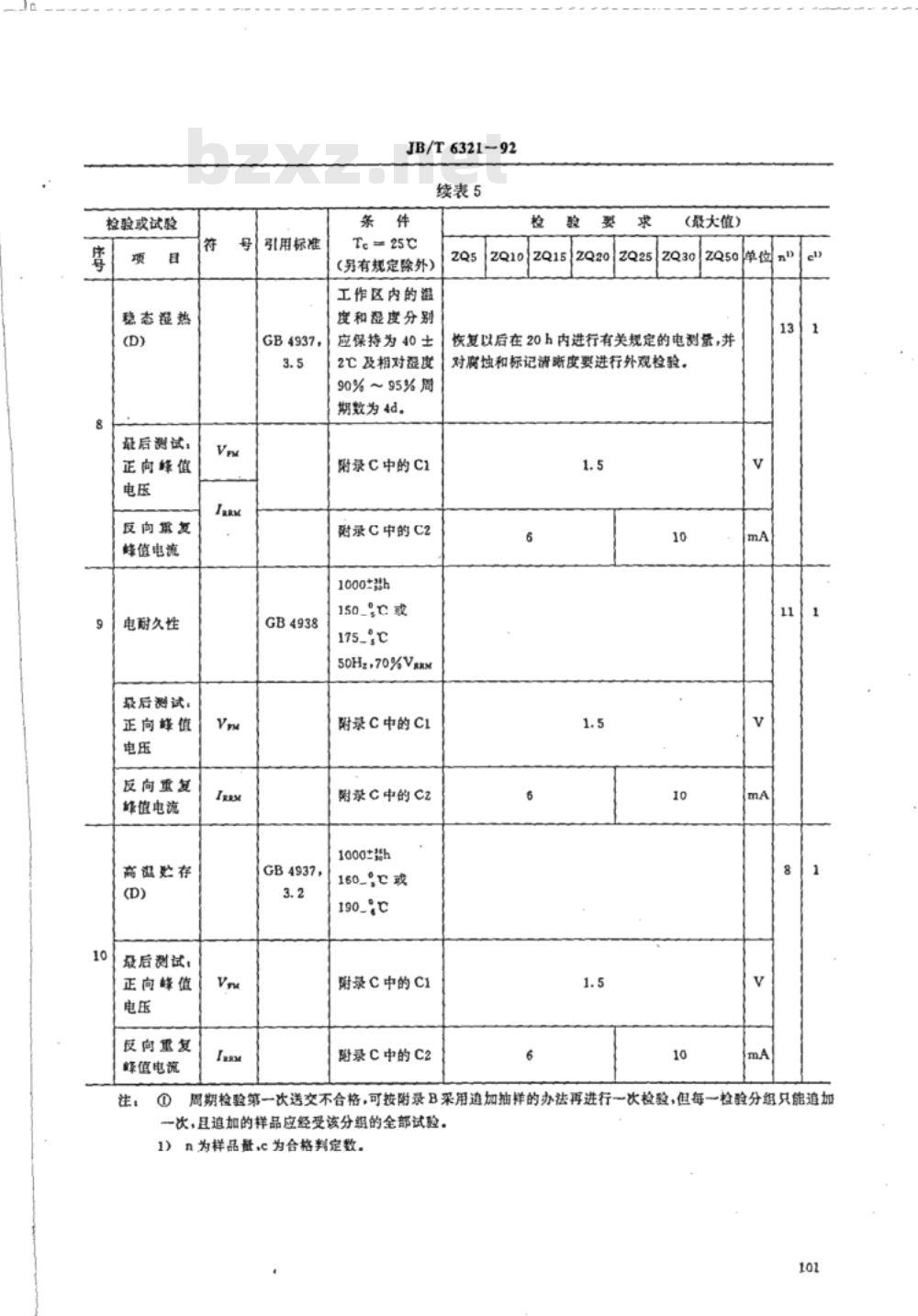

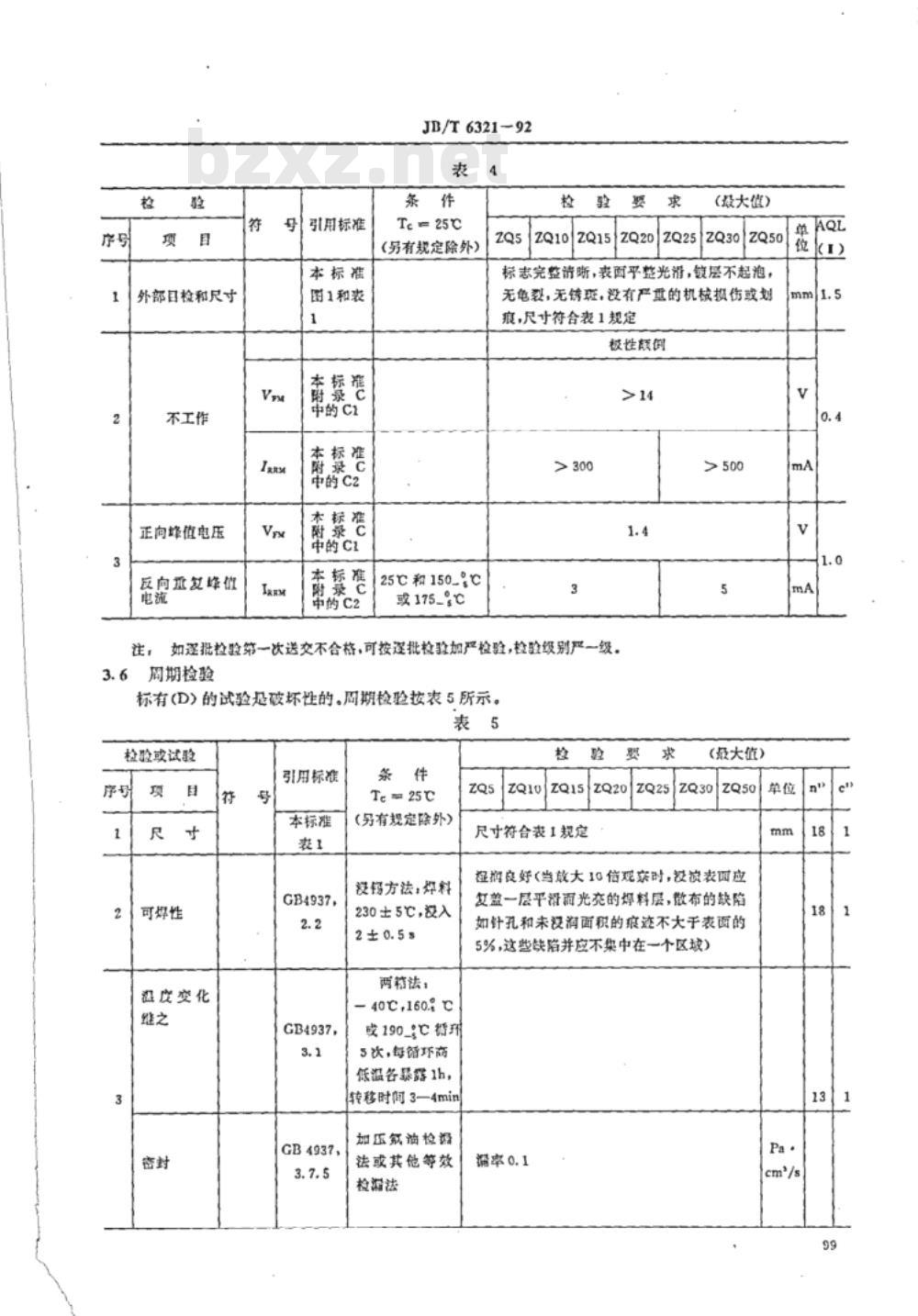

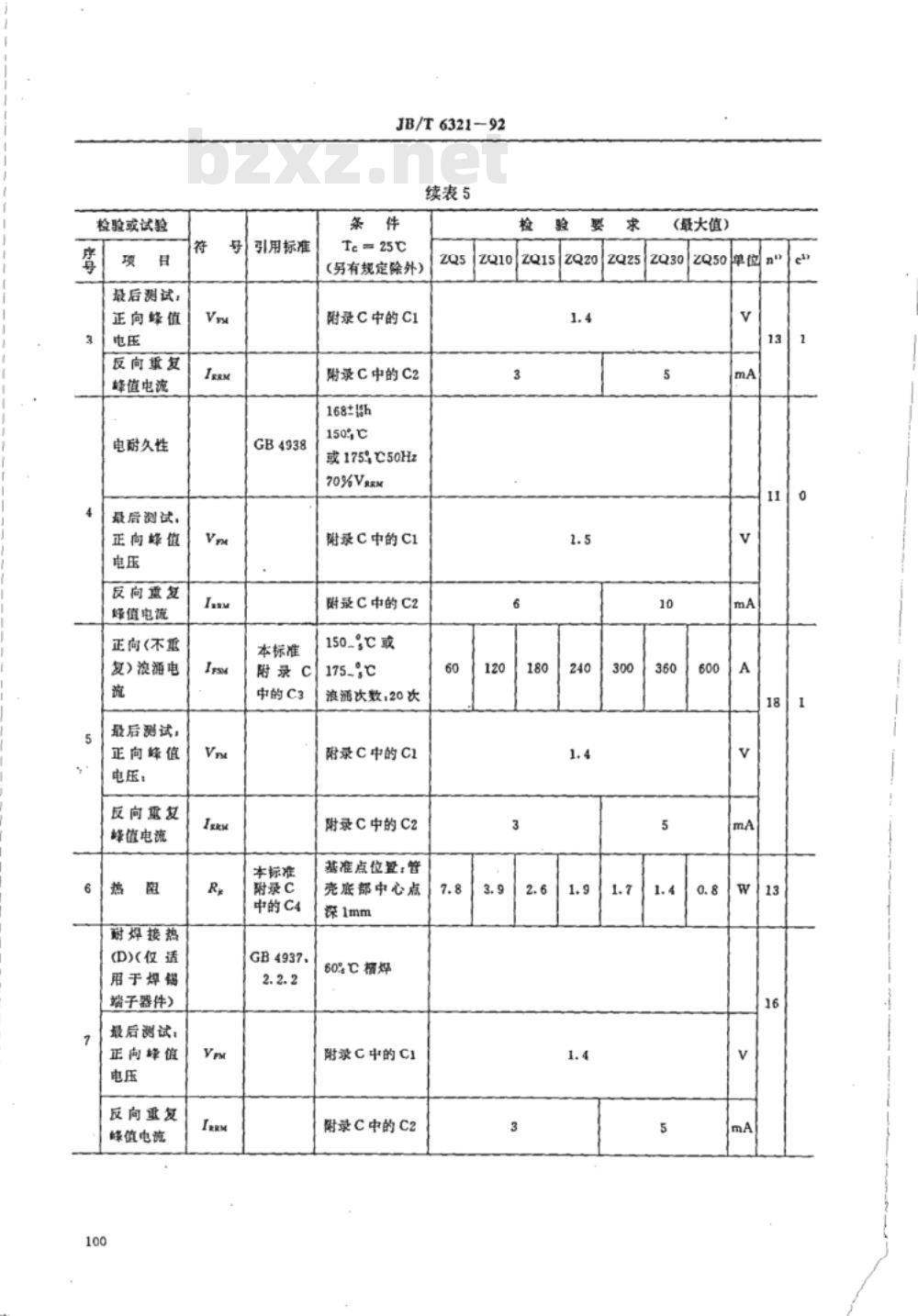

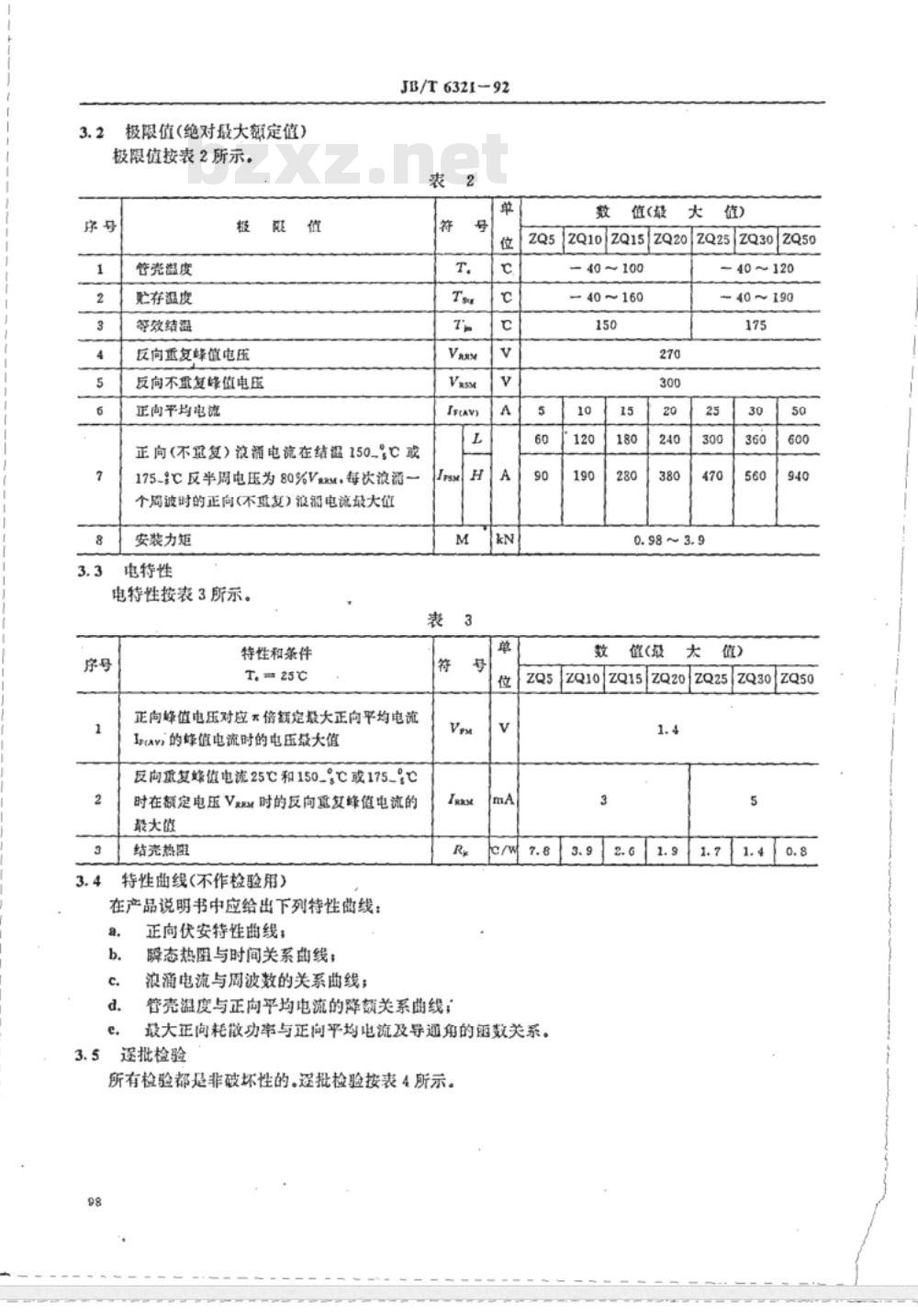

中华人民共和国机械行业标准 ZQ系列5A至50A机动车用整流管 1 主题内容与适用范围 本标准规定了机动车用整流管的技术要求、试验方法、检验规则、标志、包装和贮存。适用于正向平均电流5A至50A的管壳额定机动车用整流管（以下简称器件）。 2 引用标准 本标准引用了以下标准： GB4937 半导体分立器件机械和气候试验方法 GB4938 半导体分立器件接收和可靠性试验方法 3 技术条件 3.1 外形图及尺寸 外形图及尺寸应符合图1和表1的规定。 表1 外形尺寸 | 型号 | ZQ5 | ZQ10 | ZQ15 | ZQ20 | ZQ25 | ZQ30 | ZQ50 | |-------|------|------|------|------|------|------|------| | D(mm) | 12.7 | 16 | 21 | 32 | 35 | 40 | 50 | | L(mm) | 8 | 11 | 14 | 16 | 20 | 30 | 40 | 3.2 极限值 根据表2，极限值的规定如下： 表2 极限值 | 序号 | 项目 | 最大值 | |------|-------------------------|--------| | 1 | 反向重复峰值电压 | 100V | | 2 | 反向不重复峰值电压 | 200V | | 3 | 正向平均电流 | 30A | 3.3 管壳温度 整流管的最大工作结温为150℃，存储温度为-40℃至+160℃。 3.4 电特性 电特性按表3所示。特性曲线不作检验用，包括： - 正向伏安特性曲线 - 热阻与时间的关系曲线 - 浪涌电流与频率的关系曲线 表3 电特性 | 型号 | 最大正向峰值电压 (V) | 最大反向峰值电流 (A) | 热阻 (K/W) | |-------|----------------------|----------------------|------------| | ZQ10 | 1.4 | 3.0 | 0.98 | | ZQ50 | 3.0 | 7.8 | 3.9 | 3.5 遥批检验 所有检验均为非破坏性。避批检验按表4所示，要求包括外部外观检验、尺寸测量、正向峰值电压、反向重复峰值电流等。 3.6 周期检验 周期检验包括焊接性试验、温度变化试验、密封性试验等，部分试验为破坏性测试，参见表5。 表5 周期检验 | 序号 | 项目 | 条件 | |------|------------|------------------------------| | 1 | 焊接性 | 焊料230℃，5秒焊接时间 | | 2 | 温度变化 | 在-40℃至160℃之间进行试验 | | 3 | 密封性 | 使用两箱法进行密封测试 |
