【机械行业标准(JB)】 汽轮机动叶片 测频方法

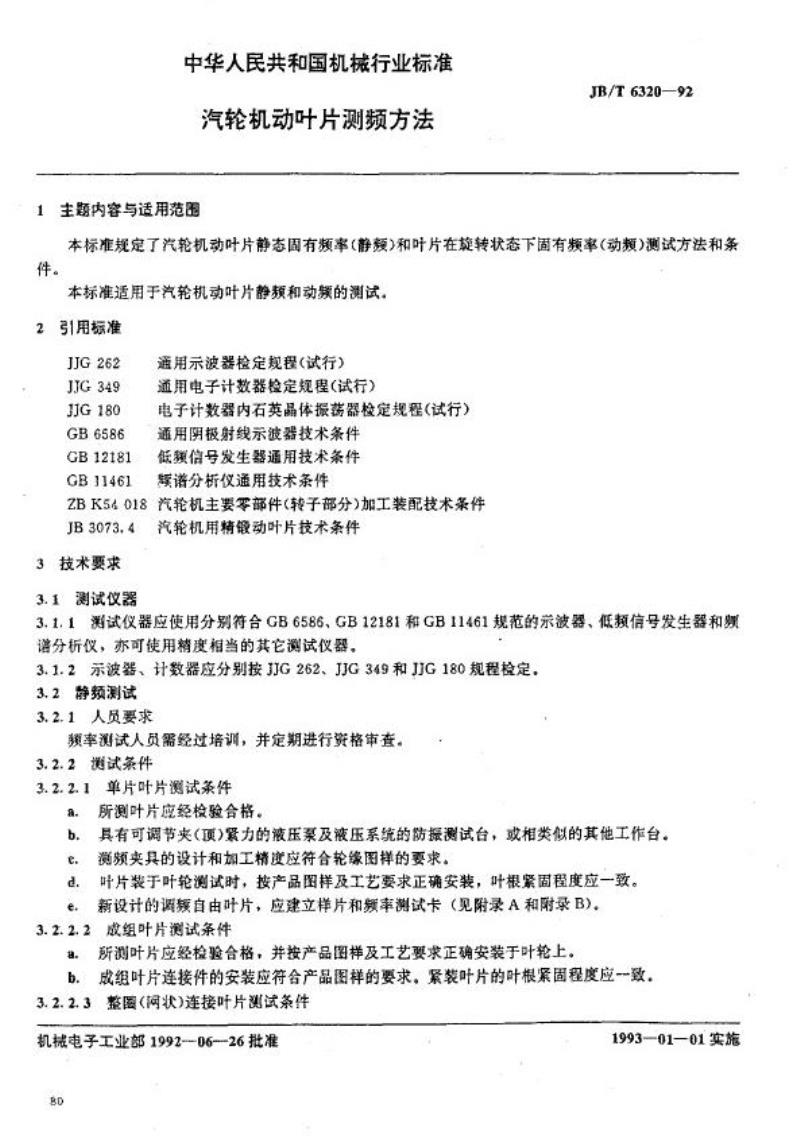

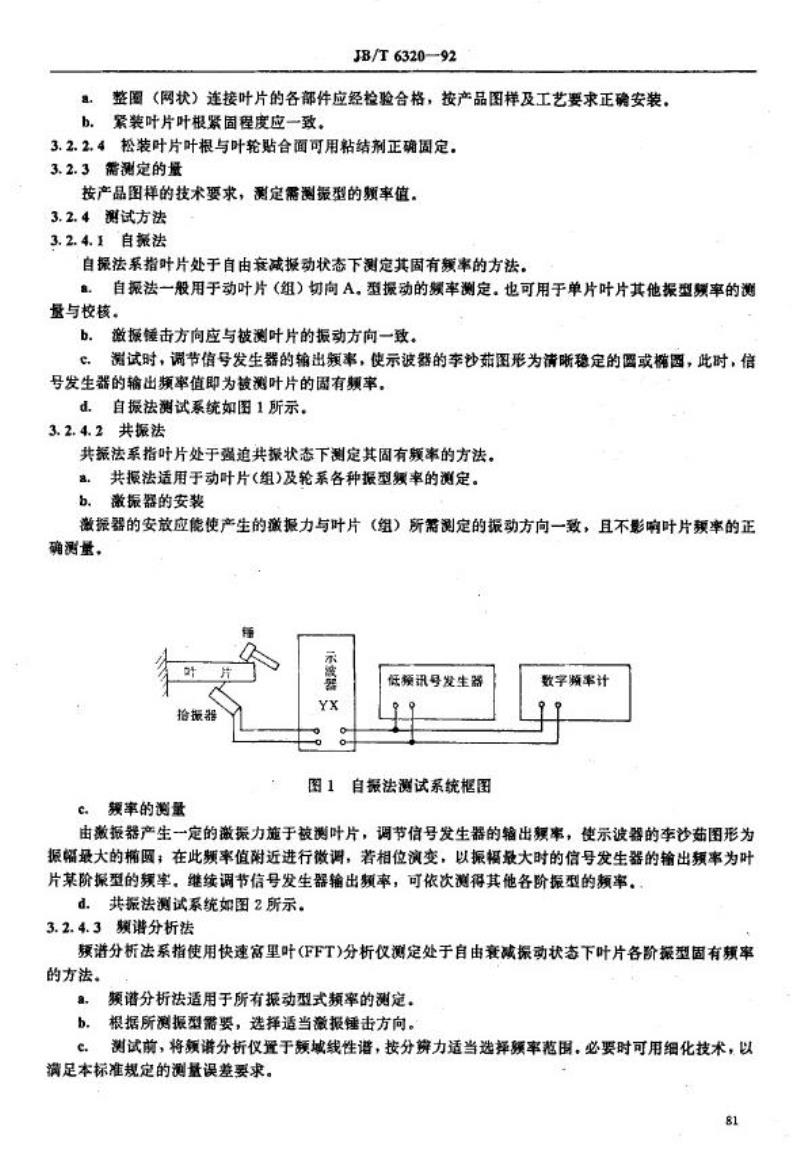

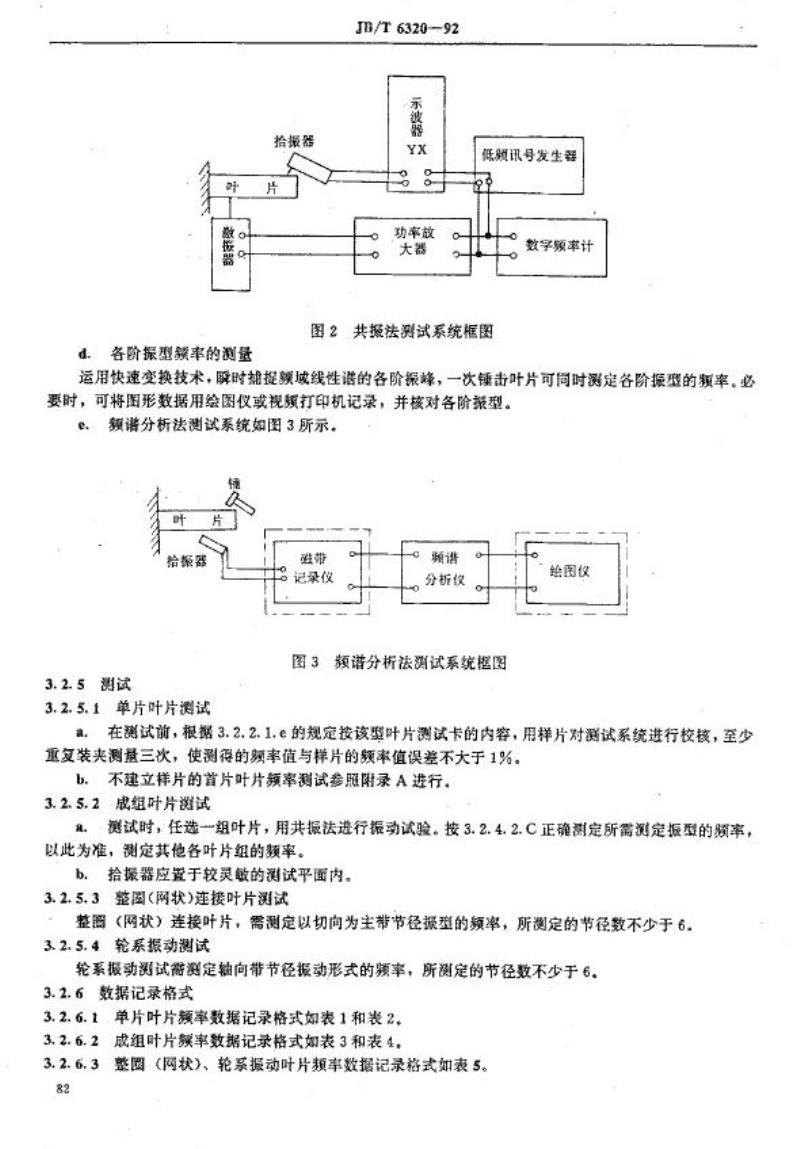

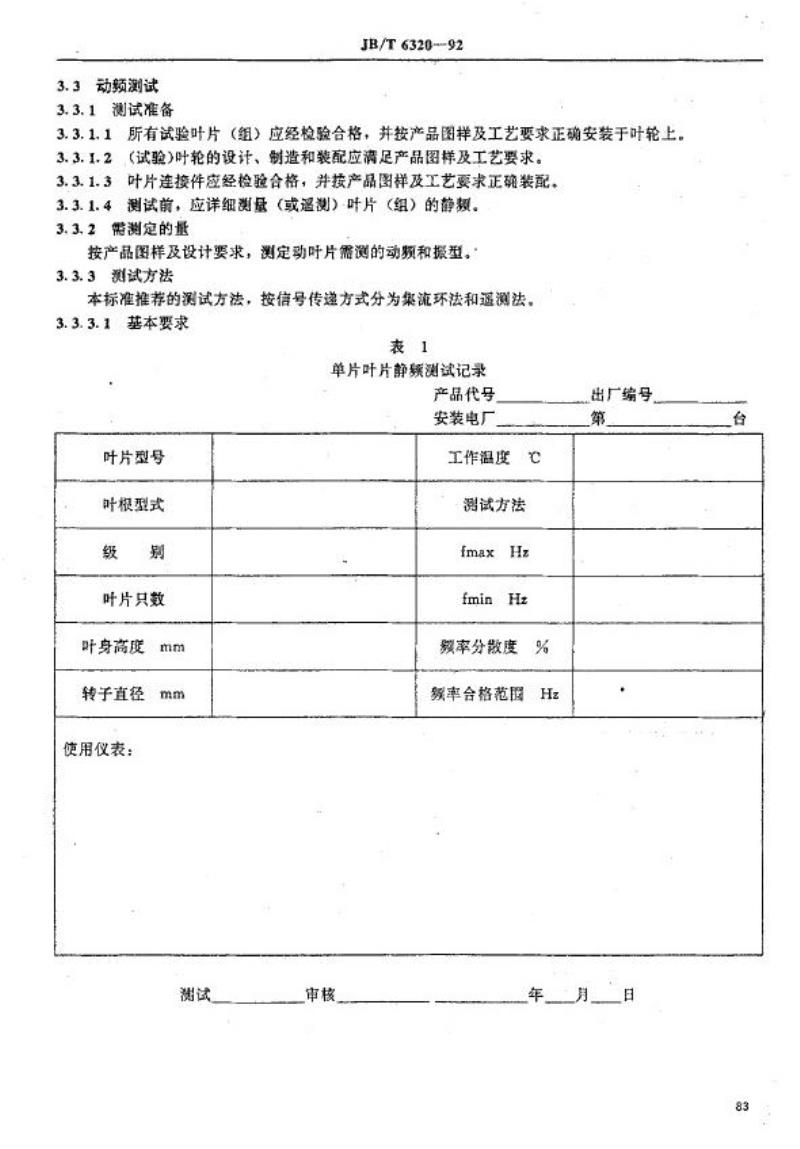

中华人民共和国机械行业标准 汽轮机动叶片测频方法 1 主题内容与适用范围 本标准规定了汽轮机动叶片静态固有频率（静频）和叶片在旋转状态下固有频率（动频）的测试方法和条件。本标准适用于汽轮机动叶片静频和动频的测试。 2 引用标准 本标准引用了以下相关的标准和技术规范： JJG262、JJG349、JJG180、GB6586、GB12181、GBJ1461、通用示波器检定规程（试行）、通用电子计数器检定规程（试行）、电子计数器内石英晶体振荡器检定规程（试行）、通用阴极射线示波器技术条件、低频信号发生器通用技术条件、候谱分析仪通用技术条件、ZBK54018汽轮机主要零部件（转子部分）加工装配技术条件、JB3073.4汽轮机用精锻动叶片技术条件。 3 技术要求 3.1 测试仪器 测试仪器应使用符合GB6586、GB12181和GB11461规范的示波器、低频信号发生器和谱分析仪，也可使用精度相当的其它测试仪器。示波器和计数器应按JJG262、JJG349和JJG180规程检定。 3.2 静频测试 3.2.1 人员要求 测试人员需经过培训，并定期进行资格审查。 3.2.2 测试条件 3.2.2.1 单片叶片测试条件 所测叶片应经检验合格，并应具备可调节夹具和液压系统的防测试台，或类似的其他工作台。测频夹具的设计和加工精度应符合轮缘图样的要求。叶片装于叶轮测试时，应按产品图样及工艺要求正确安装，叶根紧固程度应一致。新设计的自由叶片，应建立样片和试卡。 3.2.2.2 成组叶片测试条件 所测叶片应经检验合格，并按产品图样及工艺要求正确安装于叶轮上。成组叶片的连接件安装应符合产品图样的要求，叶根紧固程度应一致。 3.2.2.3 整圈（网状）连接叶片测试条件 各部件应经检验合格，按产品图样及工艺要求正确安装。紧装叶片的叶根紧固程度应一致。 3.2.2.4 松装叶片叶根与叶轮贴合面可用粘结剂正确固定。 3.2.3 需测定的量 按产品图样的技术要求，测定需测量的频率值。 3.2.4 测试方法 3.2.4.1 自振法 自振法是指叶片处于自由衰减振动状态下测定其固有频率的方法。此方法适用于动叶片（组）的频率测定。测试时，通过调节信号发生器的输出频率，使示波器的图形清晰稳定，信号发生器的输出频率即为被测叶片的固有频率。 3.2.4.2 共振法 共振法是指叶片处于共振状态下测定其固有频率的方法。适用于动叶片（组）及轮系的振型频率测定。测试时，激振器产生激励力，激振力与叶片的振动方向一致，进行频率测定。 3.2.4.3 谱分析法 谱分析法使用快速傅里叶变换（FFT）分析仪测定叶片的各阶振型固有频率。该方法适用于所有振动型式的频率测定。 3.2.5 测试系统 测试系统包括频谱分析仪、示波器、低频信号发生器等设备。在测试前，应校核测试系统，确保误差不大于1%。
