【机械行业标准(JB)】 电阻器 基本技术要求

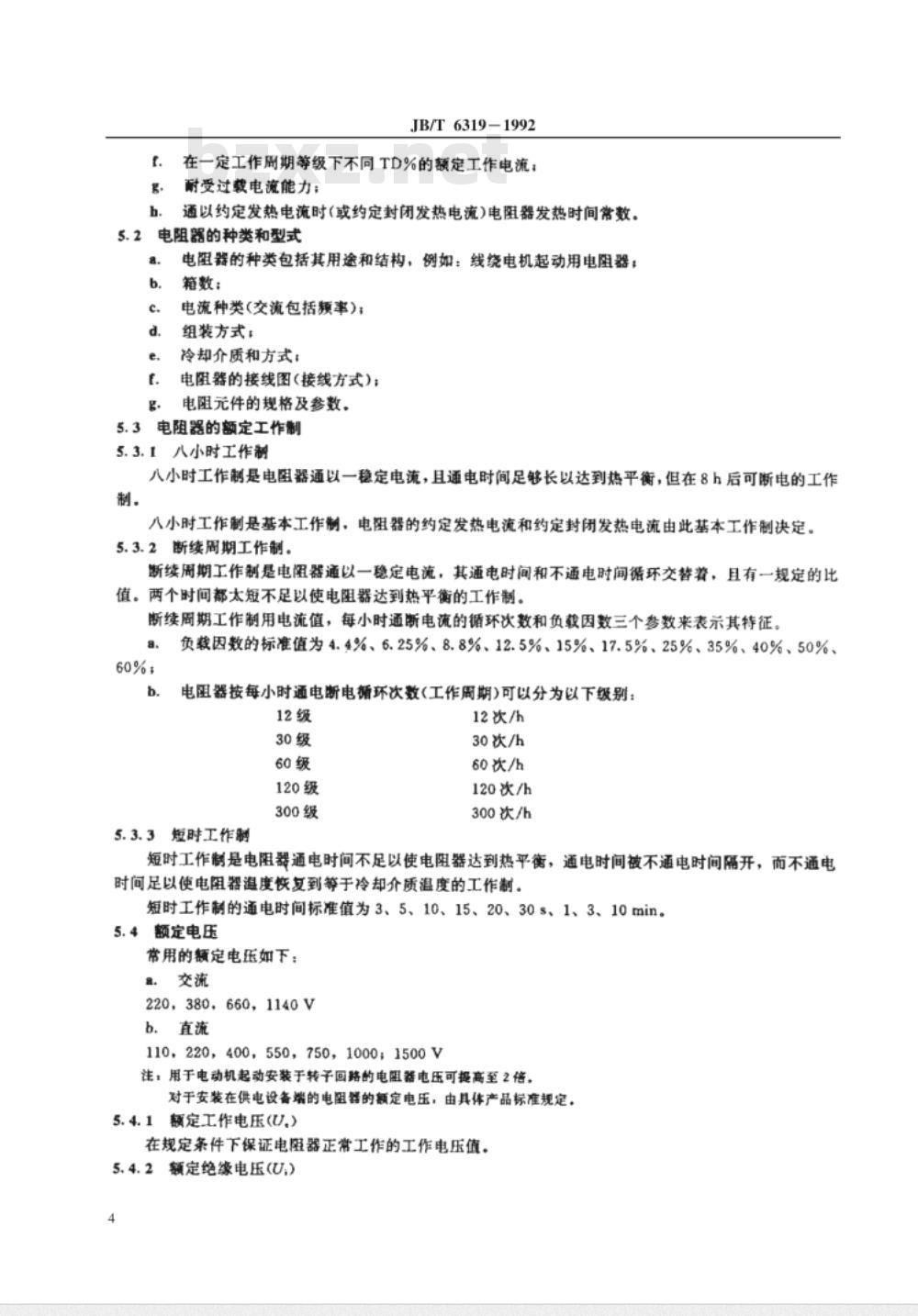

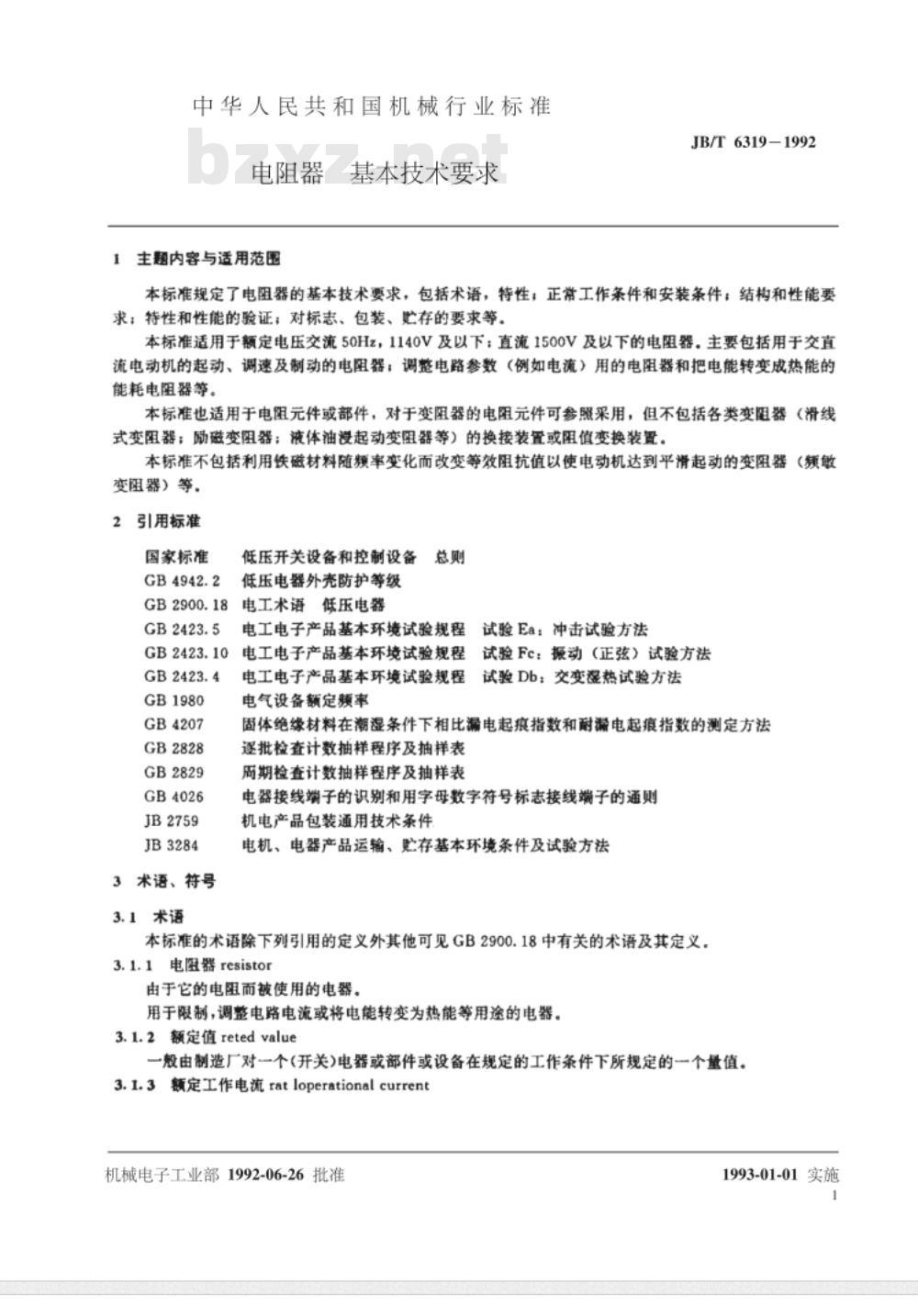

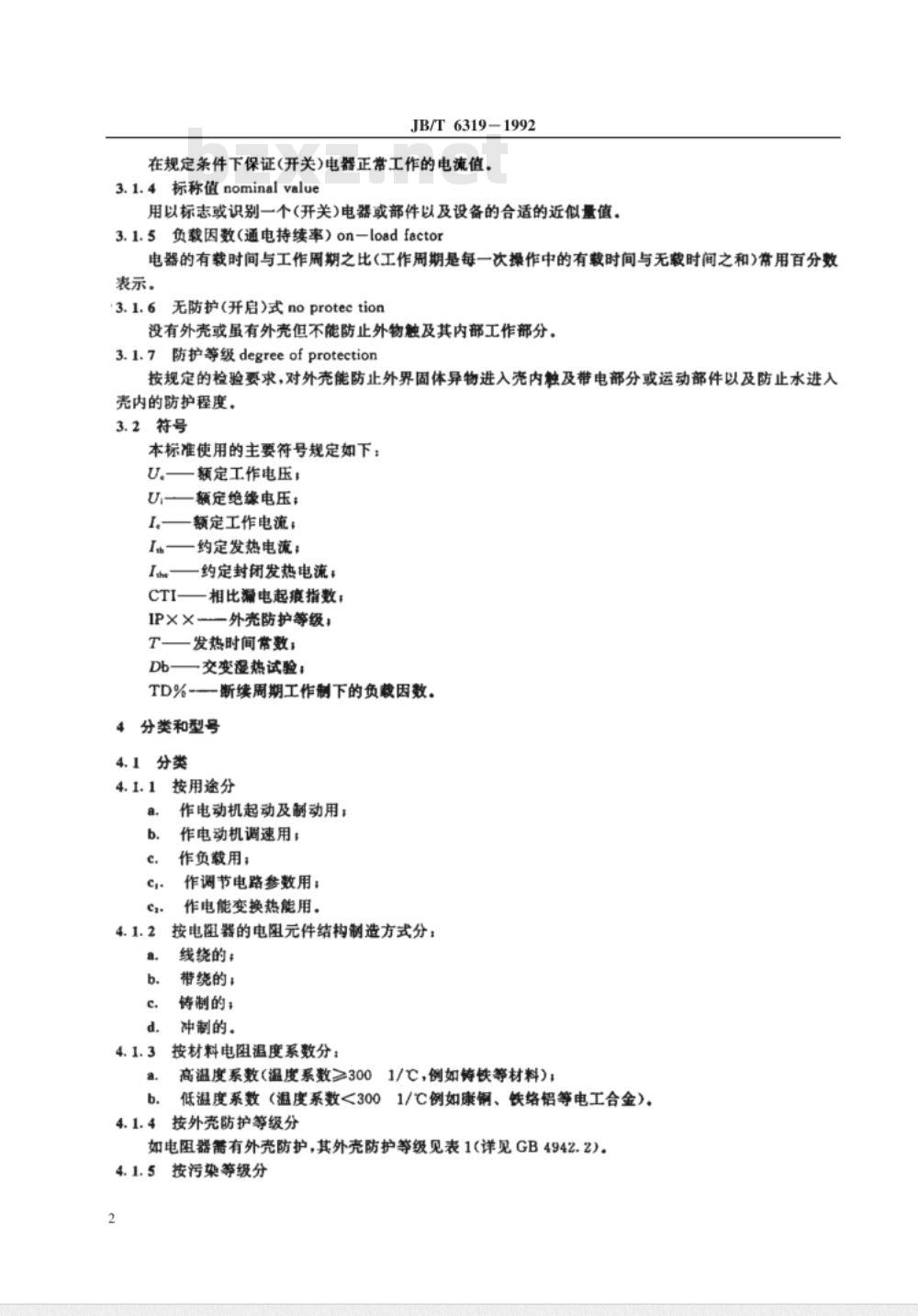

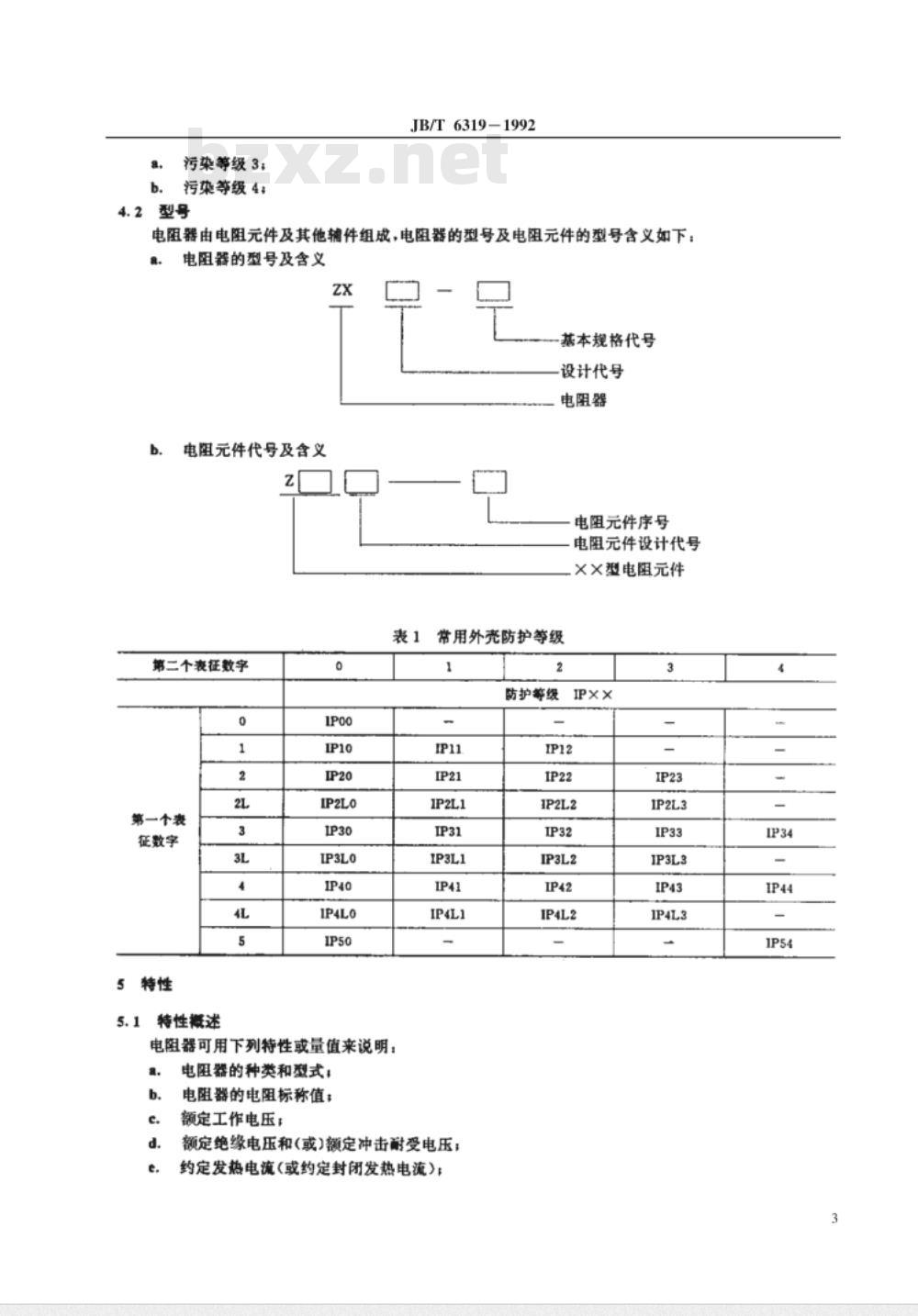

中华人民共和国机械行业标准 JB/T6319-1992 电阻器 本标准规定了电阻器的基本技术要求，包括术语、特性、正常工作条件和安装条件、结构和性能要求、特性和性能的验证以及标志、包装、运输和贮存要求。本标准适用于额定电压交流50Hz，1140V及以下；直流1500V及以下的电阻器，主要包括用于交直流电动机的起动、调速及制动的电阻器；调整电路参数（例如电流）用的电阻器和把电能转变成热能的能耗电阻器等。 本标准也适用于电阻元件或部件，对于变阻器的电阻元件可参照采用，但不包括各类变阻器（滑线式变阻器；励磁变阻器；液体油浸起动变阻器等）的换接装置或阻值变换装置。本标准不包括利用铁磁材料随频率变化而改变等效阻抗值以使电动机达到平滑起动的变阻器（频敏变阻器）等。 2 引用标准 国家标准 GB4942.2 GB2900.18 GB2423.5 GB2423.10 GB2423.4 GB1980 GB4207 GB2828 GB2829 GB4026 JB2759 JB3284 3 术语、符号 3.1 术语 低压开关设备和控制设备总则 低压电器外壳防护等级 电工术语低压电器 电工电子产品基本环境试验规程试验Ea：冲击试验方法 电工电子产品基本环境试验规程电气设备额定频率 试验Fc：振动（正弦）试验方法试验Db：交变湿热试验方法 3.1.1 电阻器 由于它的电阻而被使用的电器。用于限制、调整电路电流或将电能转变为热能等用途的电器。 3.1.2 额定值 一般由制造厂对一个(开关)电器或部件或设备在规定的工作条件下所规定的个量值。 3.1.3 额定工作电流 在规定案件下保证(开关)电器正常工作的电流值。 3.1.4 标称值 用以标志或识别一个(开关)电器或部件以及设备的合适的近似量值。 3.1.5 负载因数（通电持续率） 电器的有载时间与工作周期之比（工作周期是每一次操作中的有载时间与无载时间之和）常用百分数表示。 3.1.6 无防护(开启）式 没有外壳或虽有外壳但不能防止外物触及其内部工作部分。 3.1.7 防护等级 按规定的检验要求，对外壳能防止外界固体异物进入壳内触及带电部分或运动部件以及防止水进入壳内的防护程度。 3.2 符号 本标准使用的主要符号规定如下；U—额定工作电压；U—额定绝缘电压；I—额定工作电流；Ih—约定发热电流；Ih—约定封闭发热电流；CTI—相比漏电起痕指数；IP××—外壳防护等级；T——发热时间常数；Db——交变湿热试验；TD%-断续周期工作制下的负载因数。 4 分类和型号 4.1 分类 4.1.1 按用途分 作电动机起动及制动用；作电动机调速用；作负载用；作调节电路参数用；作电能变换热能用。 4.1.2 按电阻器的电阻元件结构制造方式分 线绕的；带绕的；铸制的；冲制的。 4.1.3 按材料电阻温度系数分 高温度系数（温度系数≥300 1/℃，例如铸铁等材料）；低温度系数（温度系数<300 1/℃例如康钢、铁络铝等电工合金）。如电阻器需有外壳防护，其外壳防护等级见表1(详见GB4942.2)。 4.1.4 按污染等级分 污染等级3；污染等级4。 4.2 型号 JB/T 6319-1992 电阻器由电阻元件及其他辅件组成，电阻器的型号及电阻元件的型号含义如下： 电阻器的型号及含义： zx - 基本规格代号；设计代号；电阻器；电阻元件代号及含义；z - 电阻元件序号；电阻元件设计代号。
