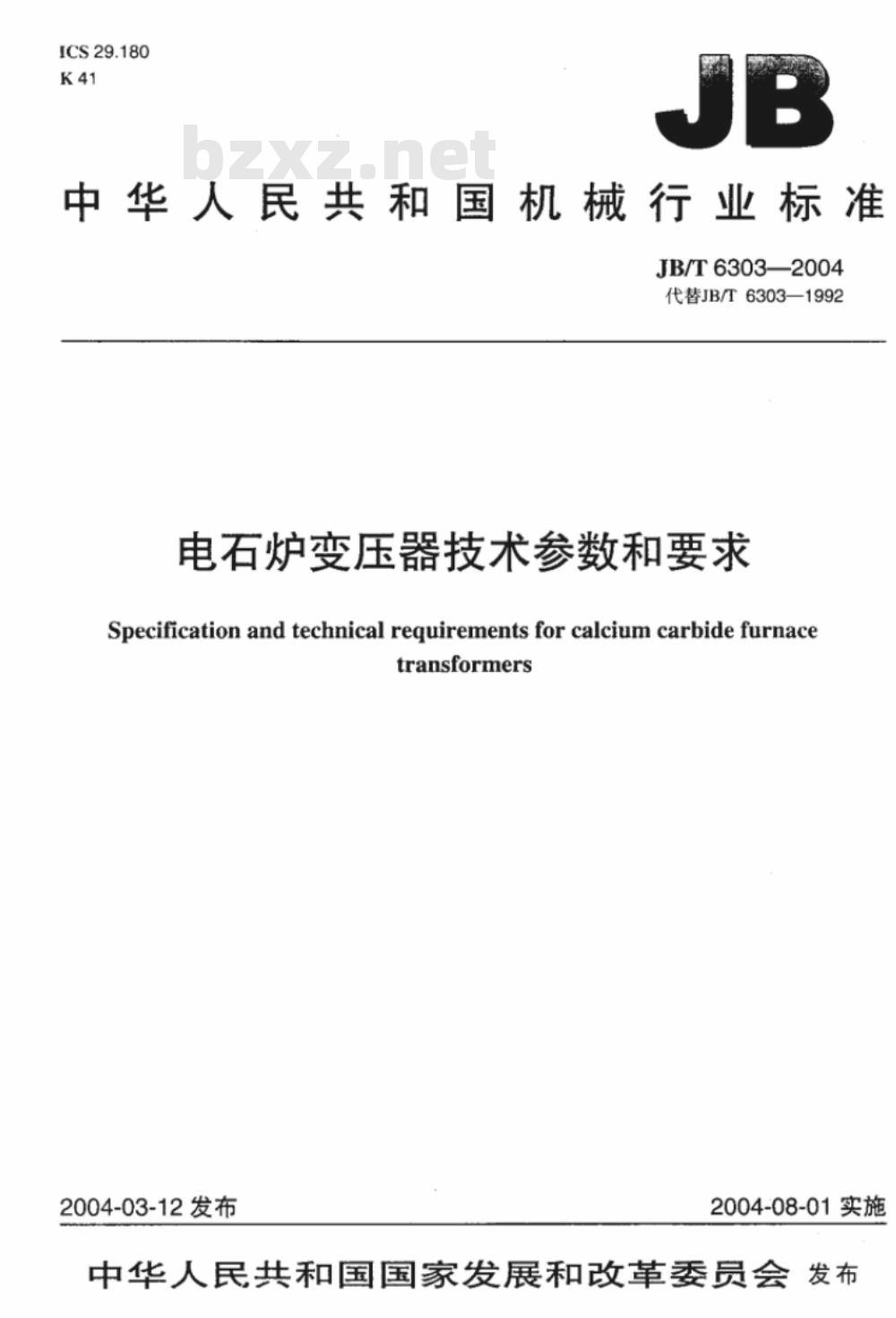

【机械行业标准(JB)】 电石炉变压器 技术参数和要求

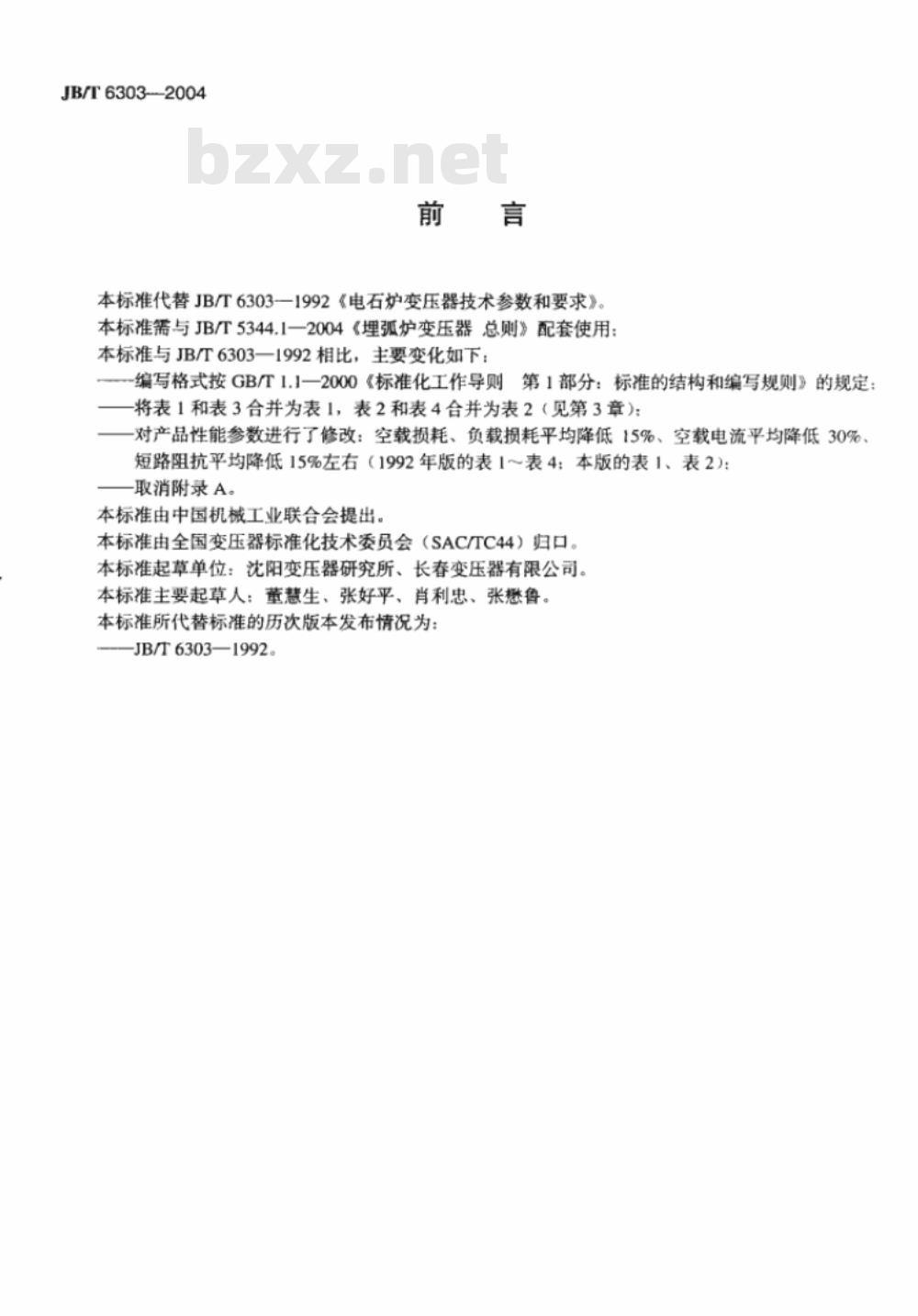

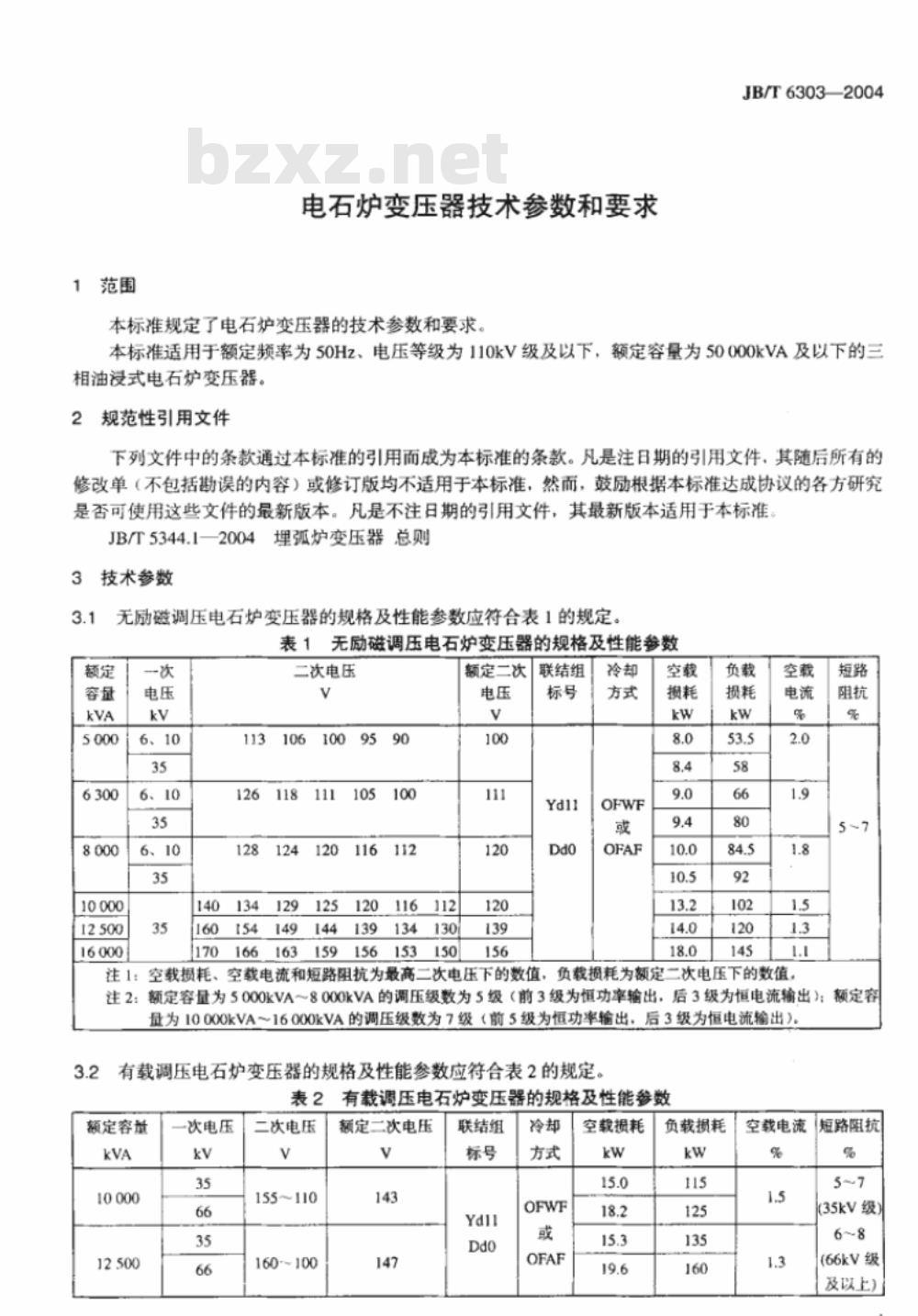

中华人民共和国机械行业标准 JB/T6303—2004 代替JB/T6303—1992 电石炉变压器技术参数和要求 前言 本标准代替JB/T6303—1992《电石炉变压器技术参数和要求》。本标准需与JB/T5344.1—2004《埋弧炉变压器总则》配套使用。本标准与JB/T6303—1992相比，主要变化如下： - 编写格式按GB/T1.1—2000《标准化工作导则第1部分：标准的结构和编写规则》的规定，将表1和表3合并为表1，表2和表4合并为表2（见第3章）； - 对产品性能参数进行了修改：空载损耗、负载损耗平均降低15%、空载电流平均降低30%、短路阻抗平均降低15%左右； - 取消附录A。 本标准由中国机械工业联合会提出，归口单位为全国变压器标准化技术委员会（SAC/TC44）。本标准的起草单位包括沈阳变压器研究所和长春变压器有限公司，主要起草人有董慧生、张好平、肖利忠、张懋鲁。 本标准所代替标准的历次版本发布情况为：JB/T6303—1992。 1 范围 本标准规定了电石炉变压器的技术参数和要求。适用于额定频率为50Hz、电压等级为110kV级及以下，额定容量为50000kVA及以下的三相油浸式电石炉变压器。 2 规范性引用文件 下列文件中的条款通过本标准的引用成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准： - JB/T5344.1—2004 《埋弧炉变压器总则》 3 技术参数 3.1 无励磁调压电石炉变压器的规格及性能参数应符合表1的规定。 表1 无励磁调压电石炉变压器的规格及性能参数 | 额定容量(kVA) | 5000 | 6300 | 8000 | 10000 | 12500 | 16000 | | --- | --- | --- | --- | --- | --- | --- | | 一次电压(kV) | 6, 10, 35 | 6, 10, 35 | 6, 10, 35 | 35 | 140 | 160 | | 二次电压(V) | 106 | 118 | 124 | 129 | 149 | 163 | | 空载损耗(kW) | 8.0 | 8.4 | 9.0 | 9.4 | 10.0 | 10.5 | | 负载损耗(kW) | 53.5 | 58 | 66 | 80 | 84.5 | 92 | | 空载电流 | 2.0 | 1.9 | 1.8 | 1.5 | 1.3 | 1.1 | | 短路阻抗(%) | 5~7 | - | - | - | - | - | 注：额定容量为5000kVA～8000kVA的调压级数为5级（前3级为恒功率输出，后2级为恒电流输出）；额定容量为10000kVA～16000kVA的调压级数为7级（前5级为恒功率输出，后2级为恒电流输出）。 3.2 有载调压电石炉变压器的规格及性能参数应符合表2的规定。 表2 有载调压电石炉变压器的规格及性能参数 | 额定容量(kVA) | 10000 | 12500 | | --- | --- | --- | | 次电压(kV) | 35, 66 | 35, 66 | | 二次电压(V) | 155~110 | 160~100 | | 空载损耗(kW) | 15.0 | 18.2 | | 负载损耗(kW) | 115 | - | 注：额定容量为10000kVA～16000kVA的调压级数为7级（前5级为恒功率输出，后2级为恒电流输出）。
