【机械行业标准(JB)】 变压器用压力式温度计

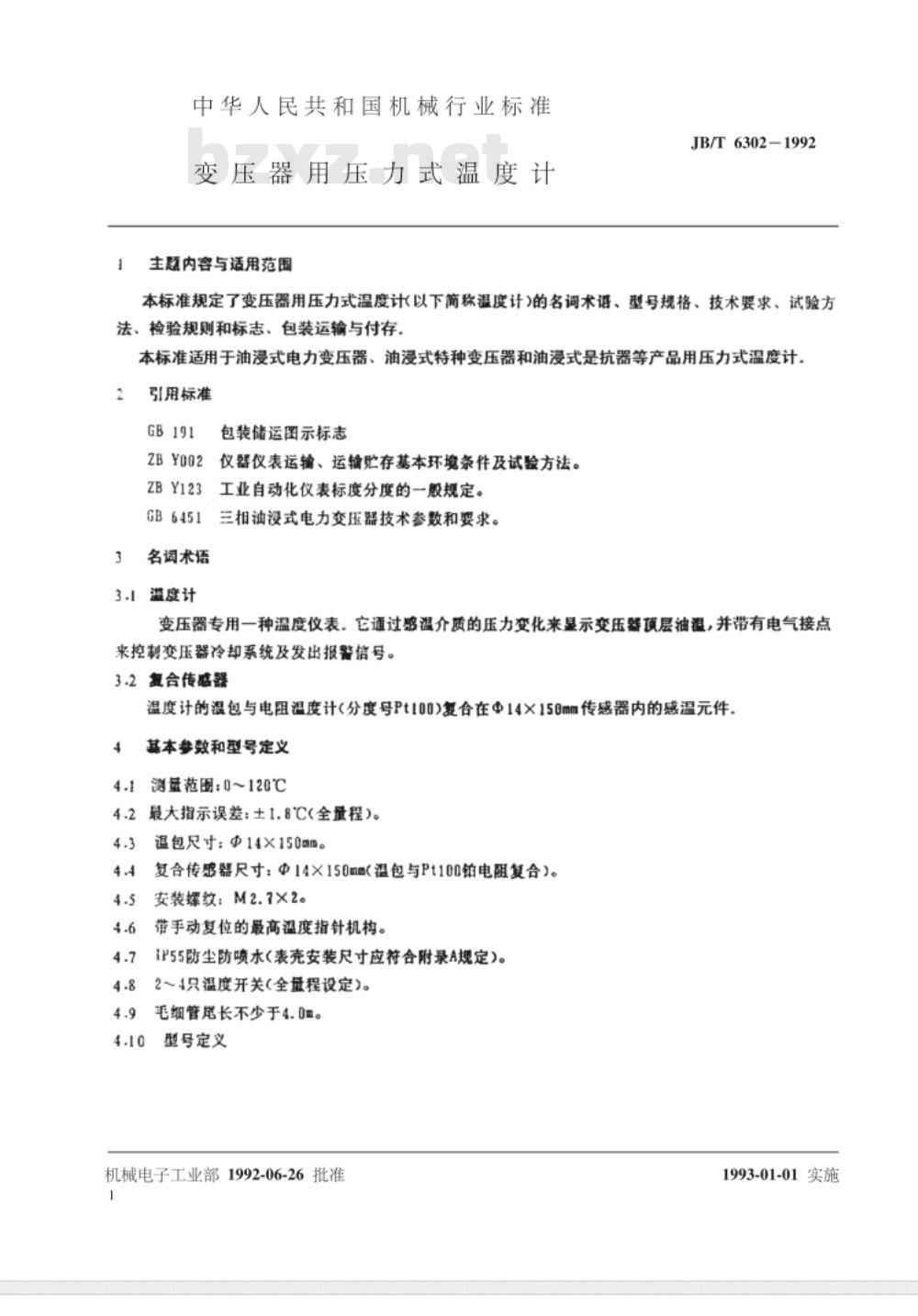

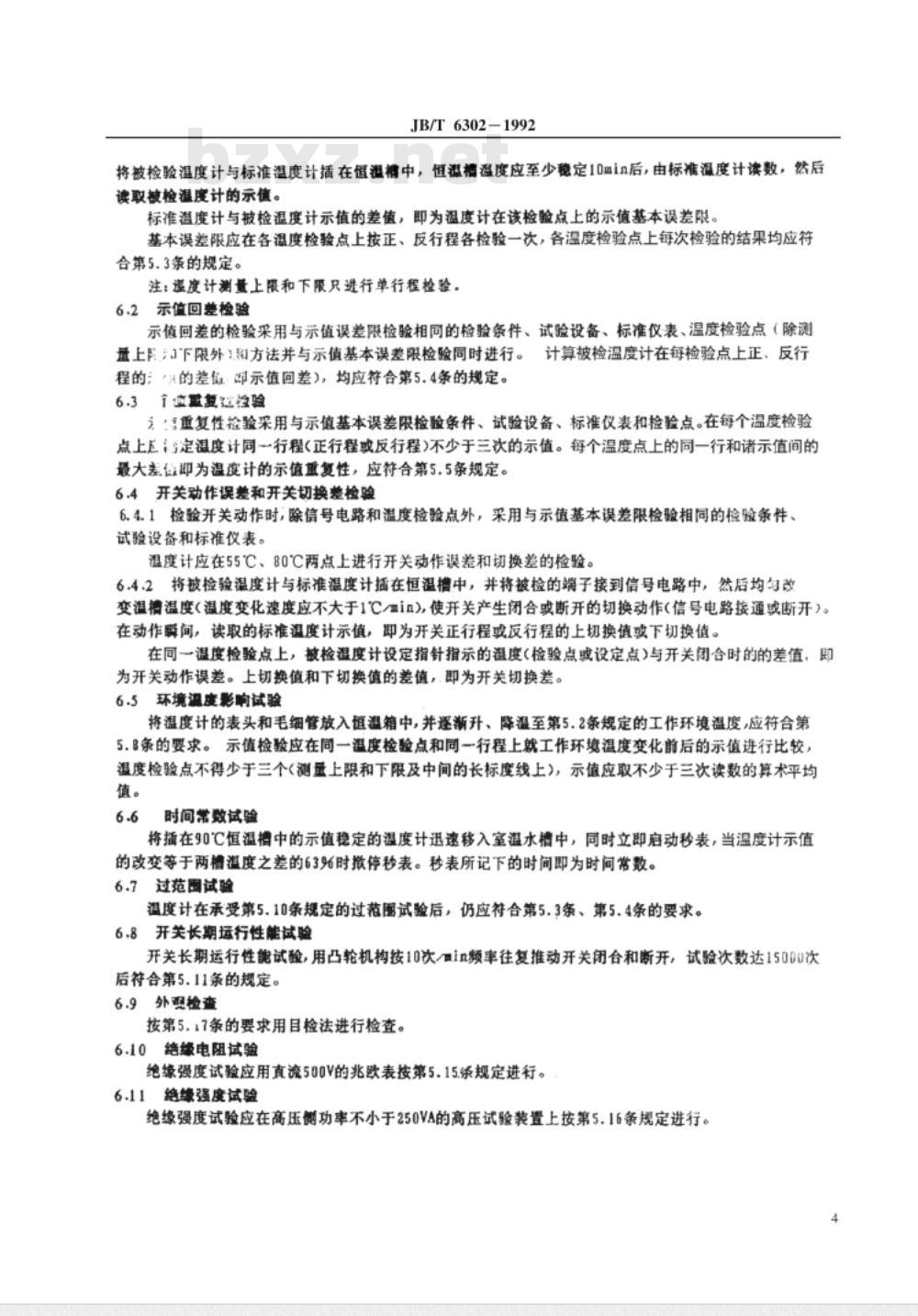

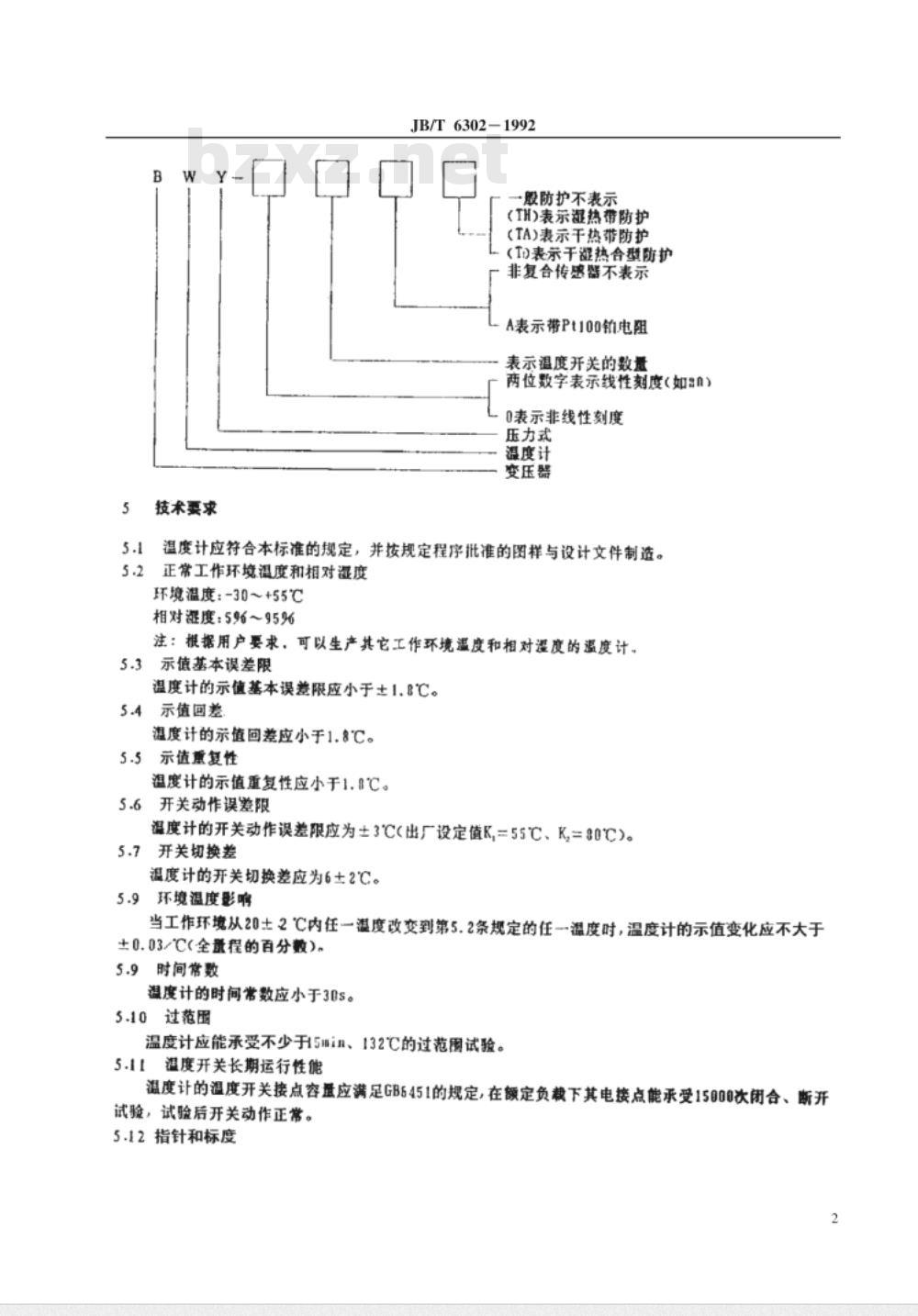

中华人民共和国机械行业标准 JB/T 6302-1992 变压器用压力式温度计 本标准规定了变压器用压力式温度计（以下简称温度计）的名词术语、型号规格、技术要求、试验方法、检验规则、标志、包装、运输与贮存等内容。本标准适用于油浸式电力变压器、油浸式特种变压器和油浸式电抗器等产品用压力式温度计。 1 范围 本标准适用于变压器用压力式温度计的设计、制造与检验，涵盖温度计的名词术语、型号规格、技术要求、试验方法、标志及包装运输等内容。 2 引用标准 GB191、ZBY002、ZBY123、GB6451等标准相关条款。 3 名词术语 3.1 温度计：一种通过感温介质的压力变化来显示变压器顶层油温的仪器，带有电气接点以控制变压器冷却系统并发出报警信号。 3.2 复合传感器：由温包与电阻温度计（如Pt100）复合在传感器内的感温元件。 4 基本参数和型号定义 4.1 测量范围：0~120℃ 4.2 最大指示误差：±1.8℃（全量程） 4.3 温包尺寸：Φ14×150mm 4.4 复合传感器尺寸：Φ14×150mm（温包与Pt100铂电阻复合） 4.5 安装螺纹：M2.7×2 4.6 带手动复位的最高温度指针机构 4.7 防尘防喷水等级：IP55 5 技术要求 5.1 使用环境条件 5.1.1 环境温度：-30~+55℃，相对湿度：59%~95%。根据用户要求，温度计可按不同工作环境温度和湿度定制。 5.2 示值基本误差限：示值误差应小于±1.8℃。 5.3 示值回差：示值回差应小于1.8℃。 5.4 示值重复性：示值重复性应小于1.1℃。 5.5 开关动作误差限：开关动作误差限应为±3℃（出厂设定值：K1=55℃，K2=0℃）。 5.6 开关切换差：开关切换差应为6±2℃。 5.7 环境温度影响：当工作环境温度变化时，示值变化不大于0.03%/℃。 5.8 时间常数：温度计的时间常数应小于3秒。 5.9 过范围试验：温度计应能承受不少于5分钟、132℃的过范围试验。 5.10 温度开关长期运行性能：开关接点应能承受15000次闭合/断开试验，并且在试验后正常工作。 5.11 指针和标度：温度计的指针应随温度升高按顺时针方向偏转，标度应符合ZBY123标准的规定。 5.12 耐压：温度计的温包应能承受1.0MPa的耐压试验，不出现损坏和渗漏现象。 5.13 毛细管和温包：温包和毛细管应具备保护功能，建议使用不锈钢材质以免受到外来化学浸蚀和机械损伤。 5.14 绝缘电阻：温度计的开关与接地端子之间的绝缘电阻应不小于20MΩ。 5.15 绝缘强度：温度计应能承受50Hz、2000V的交流电压绝缘强度试验，无击穿或闪络现象。 5.16 外观：温度计表面应清晰无缺陷，零部件的保护层应牢固、均匀，不得有锈蚀或脱层现象。 5.17 连续冲击：温度计应能承受脉冲加速度为98m/s²、持续时间为11ms的连续冲击1000次试验。 5.18 户外性能：温度计应具有IP55防水防尘能力，适应户外环境使用。 5.19 高低温贮存：温度计应能承受8小时的高低温贮存试验，温度范围为+55℃至-40℃。
