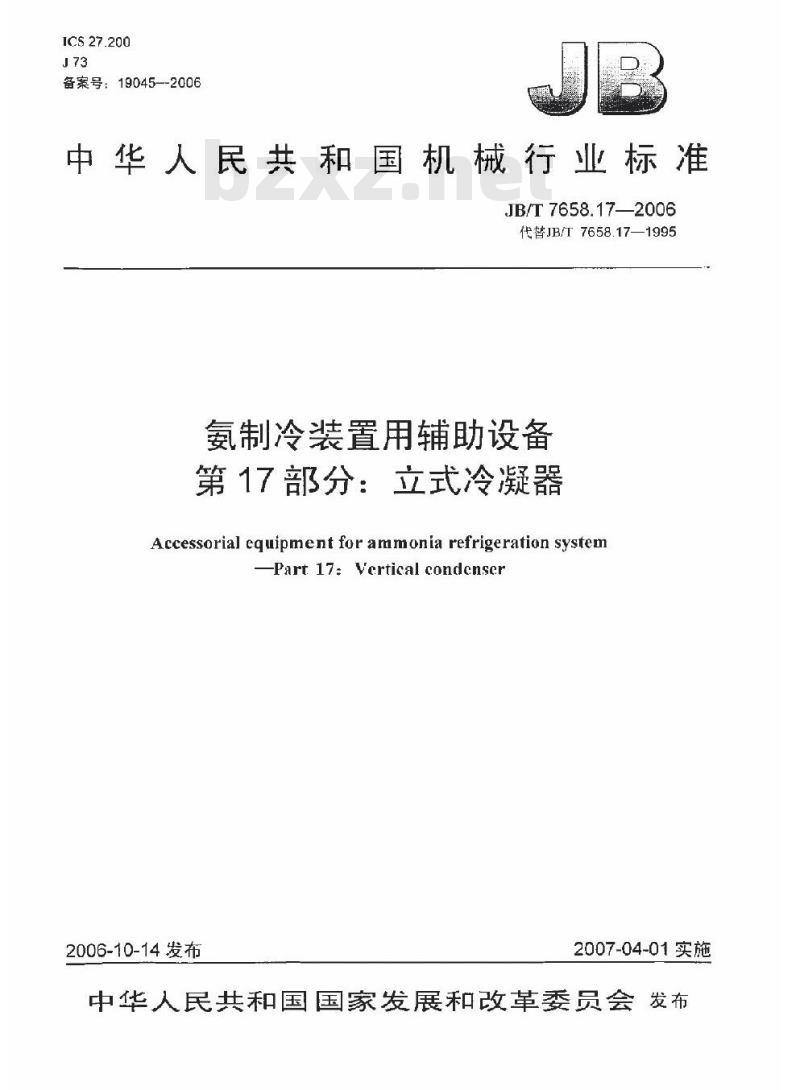

【机械行业标准(JB)】 氨制冷装置用辅助设备 第17部分：立式冷凝器

ICS27.200
备案号：19045--2006
中华人民共和国机械行业标准
JB/T 7658.172006
代替JB/T7658.17—1995
氨制冷装置用辅助设备
第17部分：立式冷凝器
Accessorial equipment for ammonia refrigeration system-Part17:Vertical condcnser
2006-10-14发布
2007-04-01实施
中华人民共和国国家发展和改革委员会发布前言

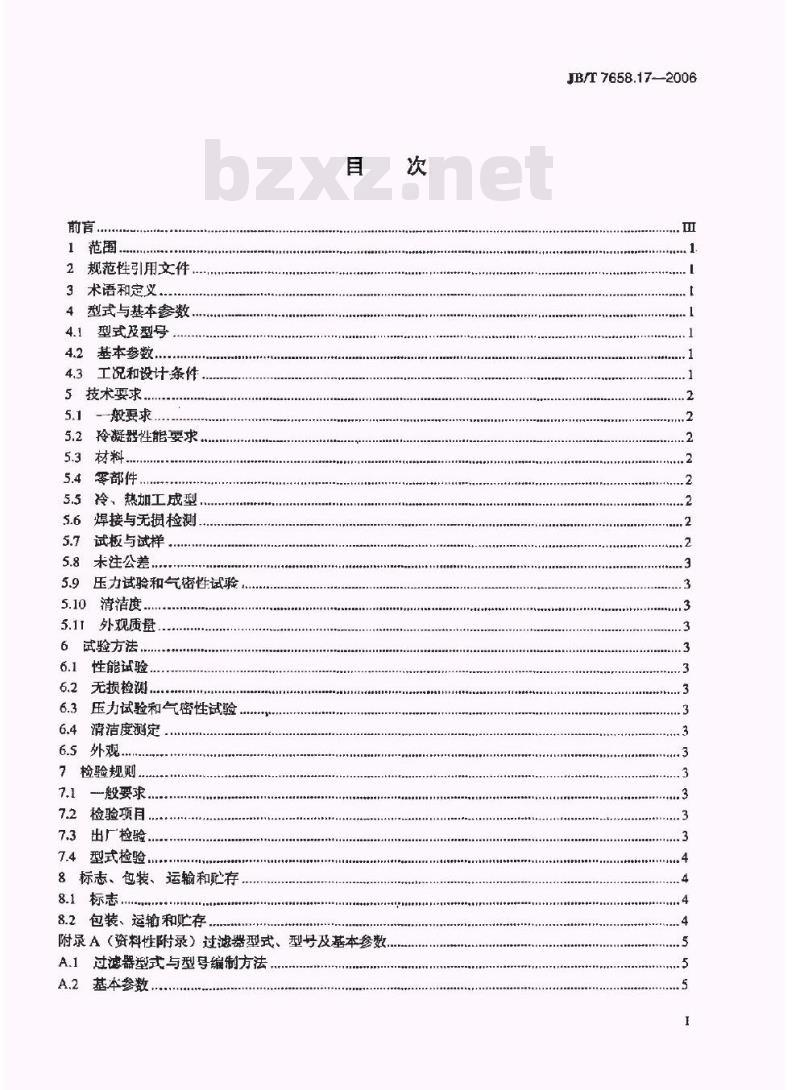

1范围
2规范性引用文件
3术语和定义
4型式与基本参数
4.1型式及型号
4.2基本参数
4.3工况和设计条件
5技术要求
5.1一般要求.
5.2玲凝器性能要求
5.3材料.
5.4零部件
5.5冷、热加工成型.
5.6焊接与无损检测
试板与试样
5.8未注公差，
压力试验和气密性试验
5.10清洁度
外观质量
试验方法
性能试验
无损检测.
压力试验和气密性试验
清洁度测定
检验规则
—般要求
检验项目.
7.3出厂检验，
7.4型式检验.
8、标志、包装、运输和贮存
8.．标志.
8.2包装、运输和贮存，
附录A（资料性附录）过滤器型式、型号及基本参数A.1过滤器型式与型号编制方法
A.2基本参数
JB/T 7658.172006
JB/T7658.17-2006

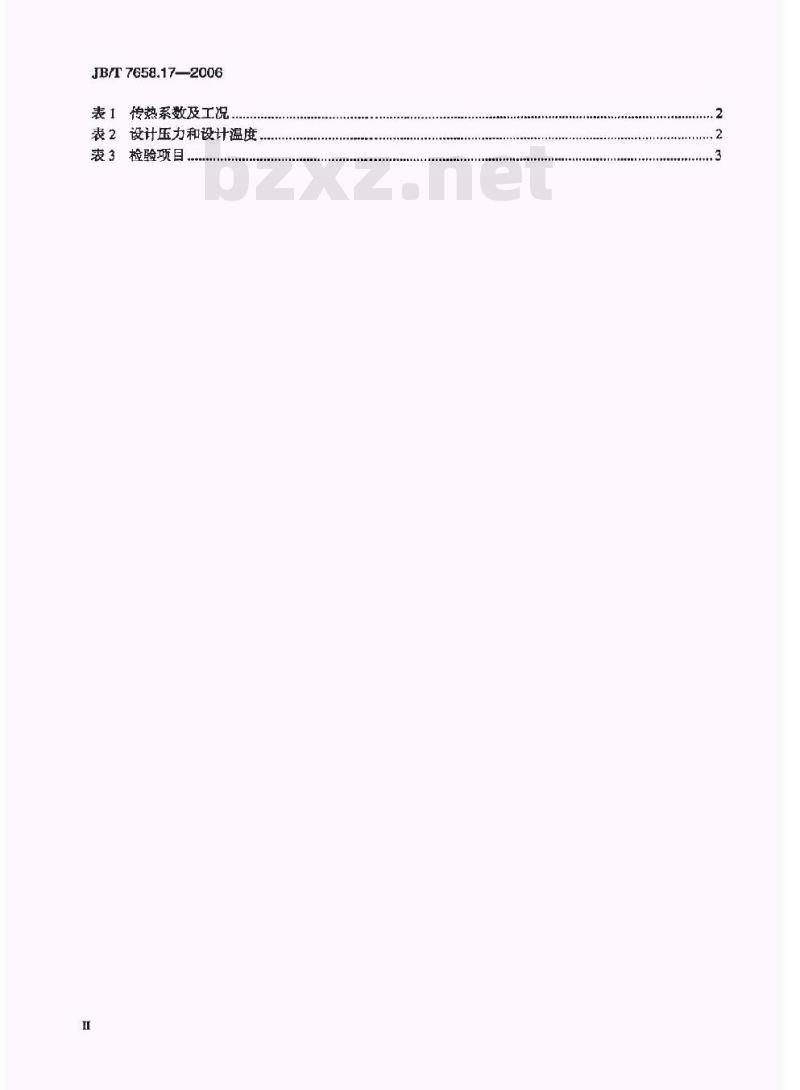

表1传热系数及工况
表2设计压力和设计温度
表3检验项目
taaanahaoaoaeonaeiaaaaonbhatdiaaoanailoitddnae2
......d

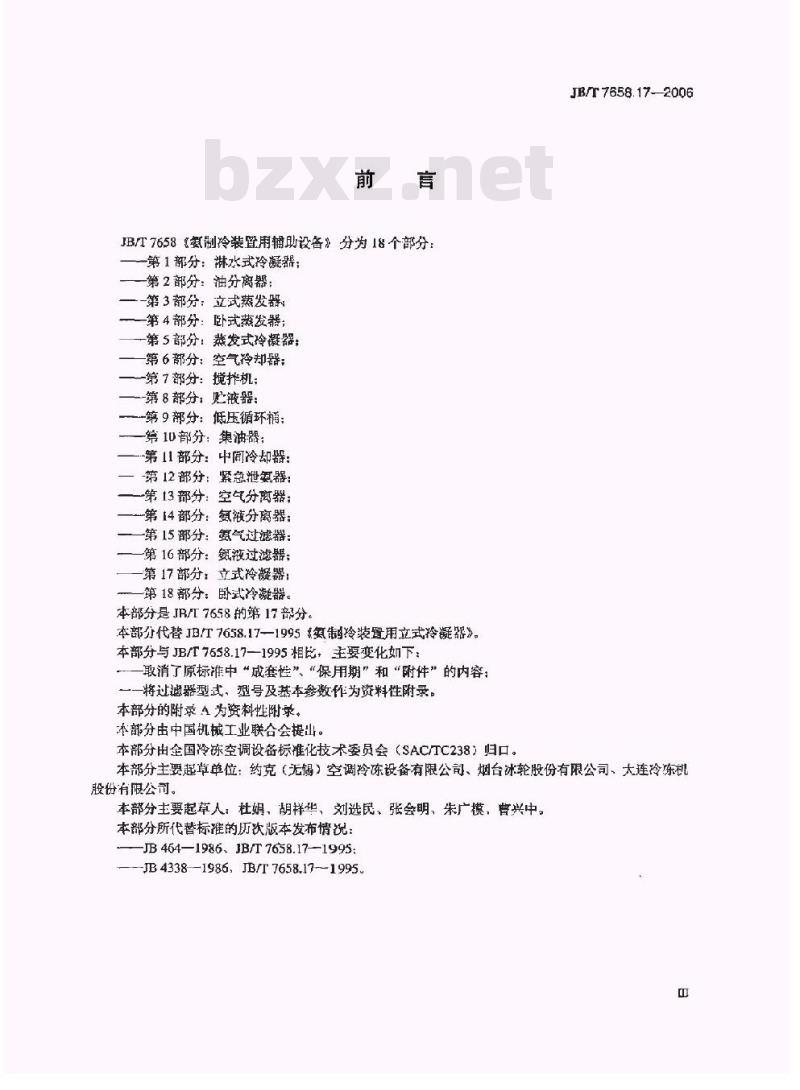

JB/T7658（氨制冷装置用辅助设备》分为18个部分：第1部分：淋水式冷凝器；
一第2部分：油分离器；
-第3部分：立式蒸发器，
第4部分：卧式蒸发器；
第5部分：燕发式玲凝器：
第6部分：空气冷却器：
-第7部分：搅拌机；
第8部分：贴液器：
-第9部分：低压循环橘：
第10部分：集油器；
-第11部分：中间冷却器：
-第12部分：‘
紧意泄实器
第13部分：空气分离器：
一第14部分：氨液分离器：
第15部分：氨气过滤器：
第16部分：氨液过滤器；
一第17部分：立式冷凝器：
第18部分：卧式冷凝器。
本部分是JR/T7658的第17部分
本部分代替JB/T7658.17—1995氨制冷装置用立式冷凝器》。本部分与JB/T7658.17—1995相比，主要变化如下：取消了原标准中“成套性”、“保用期”和“附件”的内容：一将过滤器型式，塑号及基本参数作为资料性附录。本部分的附录A为资料性附求。
本部分由中国机械工业联合会提山。本部分由全国冷冻空调设备标准化技术委员会（SAC/TC238）归口。JB/T7658.17-2006
本部分主要起草单位：约克（无锡）空调冷冻设备有限公司、烟台冰轮股份有限公司、大连冷机股份有限公司。
本部分主要起草人：杜娟，胡样华、刘选民、张会明、朱广模，兴中，本部分所代替标准的历次版本发布情况：JB 464—1986、JB/T 7658.171995:—JB4338-1986，JB/T7658.17~1995日

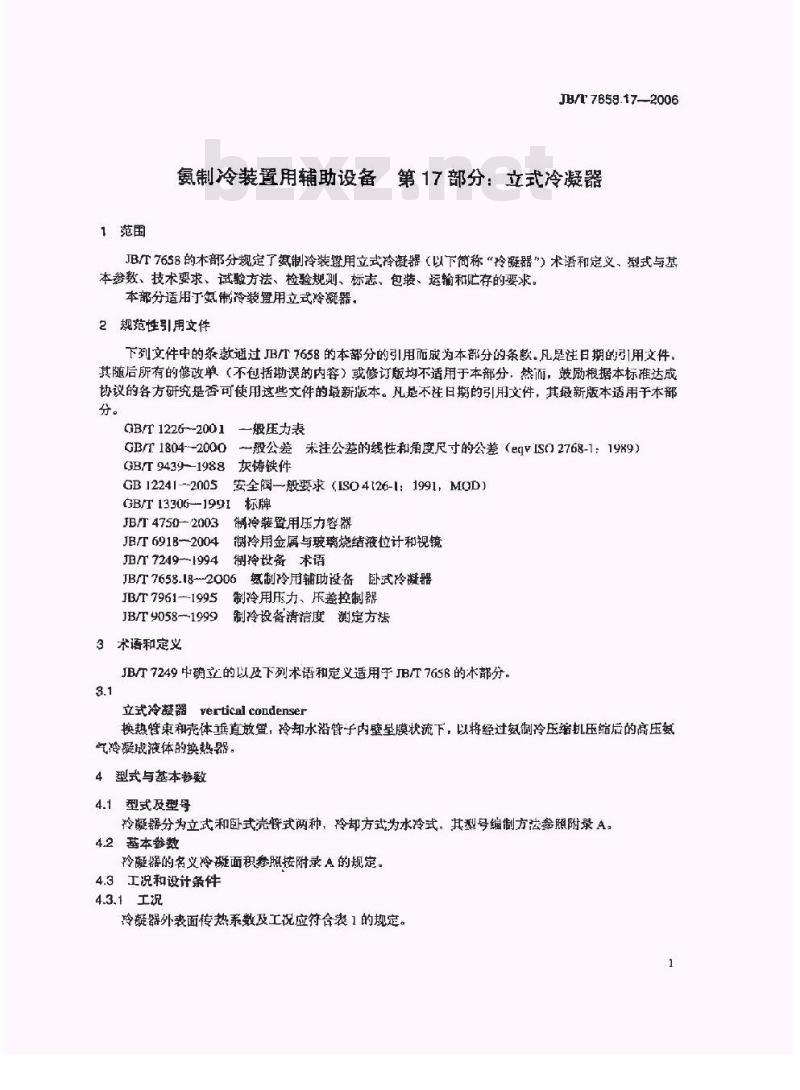

1范围
JB/T7858.17-2006
氨制冷装置用辅助设备第17部分：立式冷凝器JB/T7658的木部分规定了氨制冷装置用立式冷凝器（以下简称“冷凝器\）术语和定义、型式与基本参数、技术要求、试验方法、检验规刻、标志、包装、运输和贮存的要求。本部分适用于氨制冷装置用立式冷凝器。2规范性引用文件
下列文件中的条款通过JB/7658的本部分的引用而成为本部分的条款.凡是注日期的引1用文件其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本标雅达成协议的各方研究是否可使用这些文件的最新版本。凡是不往日期的引用文件，其最新版本适用千本部分。
GB/T 1226~-2001
GB/T 1804--2000
GB/T 9439--1988
GB 12241--2005
一般压力表
一般公差米注公差的线性和角度尺寸的公差（egvISO2768-1：1989）灰铸铁件
安全阅般要求ISO4126-1：1991，MOD）GB/T 13306--1991
JB/T 4750—2003
JBT 691B-2004
JB/T72491994
制冷装暨用压力容器
制冷用金属与玻璃烧结液位计和视镜制拎设备术语
JB/T 7658.18-2006
JB/T7961--1995
JB/T 9058-1999
3术语和定义
氨制冷用辅助设备卧式冷凝器
制冷用压力、床差控制器
制冷设备清信度测定方法
JB/T7249中确立的以及下列术语和定义适用于JB/T765B的本部分，3.1
立式冷凝器
vertisal condenser
换热管束和壳体垂直放置，冷却水沿管子内壁呈膜状流下，以将经过氨制冷压缩机压缩后的高压氨气冷凝成液体的换热器。
4型式与基本参数
4.1型式及型号
拎凝器分为立式和卧式壳式两种，冷却方式为水冷式。其型号编制方法参照附录A。4.2基本参数
冷凝器的名义冷凝面积参照接附录A的规定。4.3工况和设计条件
4.3.1工况
玲疑器外表面传热系数及工况应符合表1的规定，1
JB/T7658.17--2006
传热系数K
冷凝溢度
进水温度rw
玲却水V
尘垢系数
水侧（钢管）
4.3.2设计条件
传热系数及工况
Wm2℃
n'/s·kw
冷凝器的设计压力和设计温度按表2的规定。表2 设计压力和设计温度
设计指标名称
设计压力 MPa
设计温度℃
5技术要求
5.1一般要求
指标值
设计指标值
冷凝器应符合本部分的规定，并按经规定程序批准的图样和技术文件制造，也可按用户和制造厂的协议制造。
5.2冷凝器性能要求
冷凝器的传热系数应符合表I规定。5.3材料
5.3.1冷凝器主要受压元件的材料应具有材质证明书，5.3.2冷凝器所用的材料应符合JB/T4750的规定。5.4零部件
5.4.1冷凝器的灰铸铁件应符合GB/T9439的规定。灰铸铁件只可用于压力不超过1.05MPa的冷凝器水侧。
5.4.2冷凝器的简体法兰、支座、管板，支亲板、管子和管束等零部件应符合JB/T4750的规定。5.4.3冷凝器用安全附件除应符合JB/T4750的规定外，还应符合以下规定：a）超压泄放装置应符合GB/T12241和有关标准规定：b）高压切断装置应符合JB/T7961的规定：c）液位计和视液镜应符合JBT6918的规定：d）压力表应符合GB/T1226的规定。5.4.4冷凝器的其他附件应符合相应标推的规定。5.5冷、热加工成型
冷凝器的冷热加工成型应符合JB/T4750的规定。5.6焊接与无损检测
冷凝器的焊接与无损检测应符合JB/T4750的规定，5.7
试板与试样
冷凝器的试板与试样应符合JB/T4750的规定。2
5.8未注公差
JB/T7658.17-2006
冷器切削加工表面线性尺寸的未注公差应按GBT1804-2000规定的11公差等级（中等级），非切削加工表面线性尺寸的未注公差应按GB/T1804一2000规定的c公差等级（粗髓级），5.9压力试验和气密性试验
冷疑器应经压力试验和气密性试验，其要求按JB/T4750的规定。已进行过气压试验并经检查合格的冷凝器，可不进行气密性试验。5.10清洁度
冷凝器内部应清洁，与制冷剂接触部位的杂质含量应不翻过800mg/m。5.11外观质量
冷凝器造型应美观大方，焊接接头衰画应无裂纹、气孔、双坑和夹渣，外表面应涂油漆，油漆应均句光滑、色译一致，不应有影响外观的缺陷。6试验方法
6.1性能试验bzxz.net
冷凝器的性能试验方法按FB/T7658.18一2006中附录B的规定，也可采用工业运行试验。6.2无损检测
冷凝器无损检测的方法按JB/T4750的规定，6.3压力试验和气密性试验
冷凝器的压力试验和气密性试验按JB/T4750的规定进行，6.4清洁度测定
冷凝器清洁度测定方法按JB/T9058的规定进行6.5外现
日测冷凝器外观，应符合5.11的要求。检验规
一般要求
冷凝器应由制造厂的技术检验部门按本部分和技术文件进行检验，合格后方可出厂。7.2检验项目
7.2.1检验分类
冷凝器的检验分出厂检验、型式检验两种。7.2.2检验项目
冷凝器检验项目应按表3的规定。表3检验项目
检验项目
无摄检测
压力试验和气密性试验
外观质量
性能试验
清洁度
出厂检验
注：“”为必检项目，“一”为不必检项目。7.3出厂检验
每台冷凝器制成后均应进行出厂检验，型式检验
接术要求
试验方法
JB/T7658.172006
型式检验
对至少一个规格的冷凝器新产品或经重大换型的老产品应进行型式检验。8标志、包装、运输和贮存
8.1标志
8.1.1铭牌
冷凝器应在明显而平整的部位上固定铭牌，铭牌应符合GB/T13306的规定，铭牌标识内容应按JB/T4750的规定。
8.1.2出厂文件
冷凝器出厂文件按JBT4750的规定。8.2包装、运输和必存
8.2.1冷凝器所有接管处应涂防锈剂并密封，组装法兰应用螺栓固紧，其法兰密封面应涂防锈油脂后用封板封住。
8.2.2冷凝器运输应符合JB/T4750的规定，并满足公路、铁路运输要求。3冷凝器出厂时应有防止丽淋和防尘措施。8.2.3
A.1过滤器型式与型号编制方法
A.1.1 型式
附录A
（资料性附录）
过滤器型式、型号及基本参数
冷凝器的结构型式为立式和卧式两种。A.1.2冷凝器型号组成
JB/T7658.172006
冷避器的型号由大写汉语拼音字母和阿拉伯数字（以下简称数字）组成。其型号的装示方法规定如下
改型编号：数字表示，首次设计的产品可省略名义冷凝面积：以冷凝管的外表面积为基准，用数字表示，单位为m冷凝器的代号：“LN”表示立式、“WN”表示卧式乐例1：冷凝器型号LN75-1表示义冷疑面积为75ml，第--饮政型的立式冷凝露示例2：过滤器型号LN25表示名义冷面积为25m2，首次设计的立式冷凝器A2基本参数
冷凝器的名义换热面积系列为7.5m2、10ml、15m2、20m2、25m2、30m2、35u2、40m2、50m2、75m2、100m*、125m2、150m2、18Dm2、200m2、250m2、300m2350m2、400m2、450m2，
