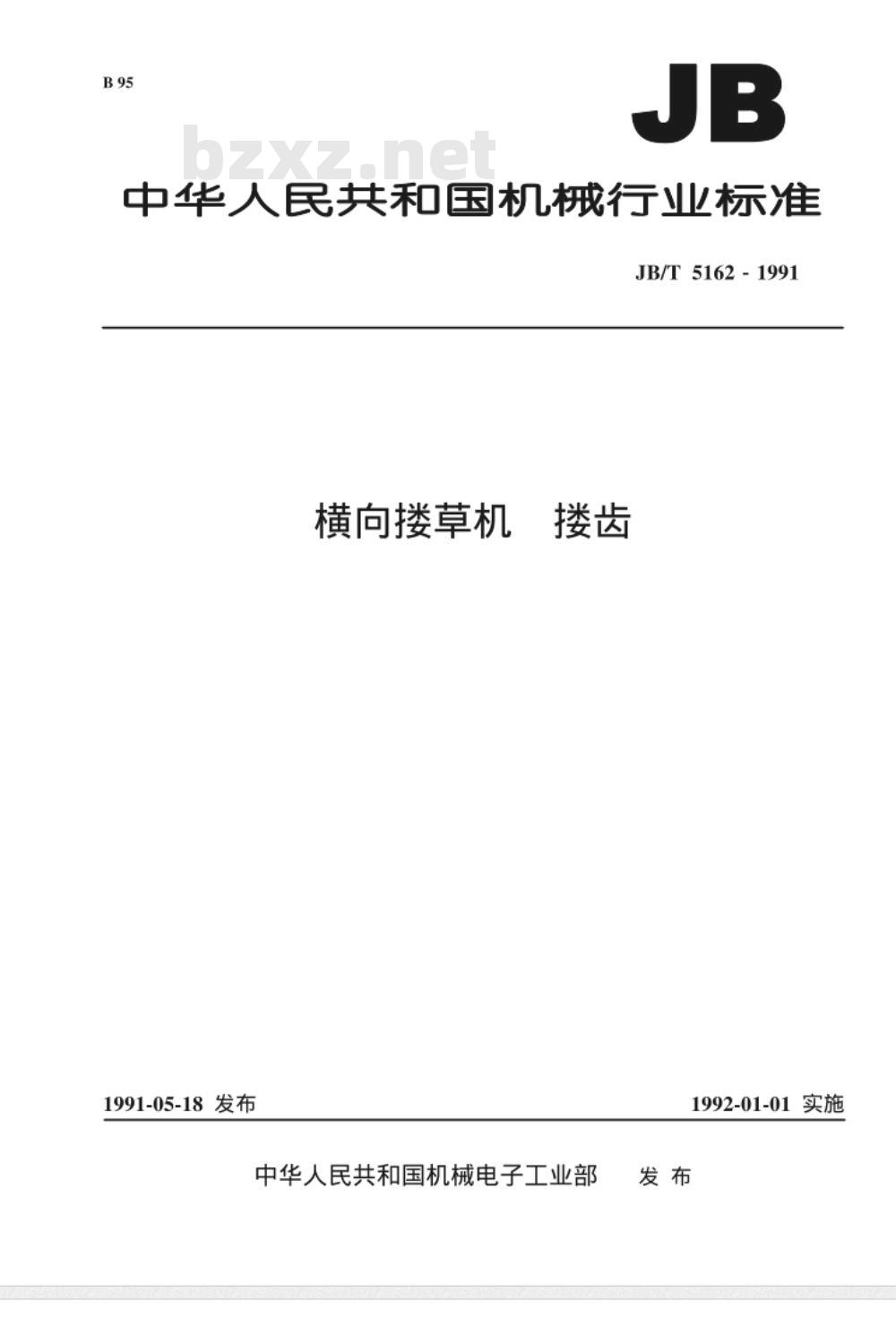

【机械行业标准(JB)】 横向搂草机 搂齿

中华人民共和国机械行业标准
JB/T 5162 -1991
横向楼草机楼齿
1991-05-18发布
中华人民共和国机械电子工业部1992-01-01实施
中华人民共和国机械行业标准
横向楼草机

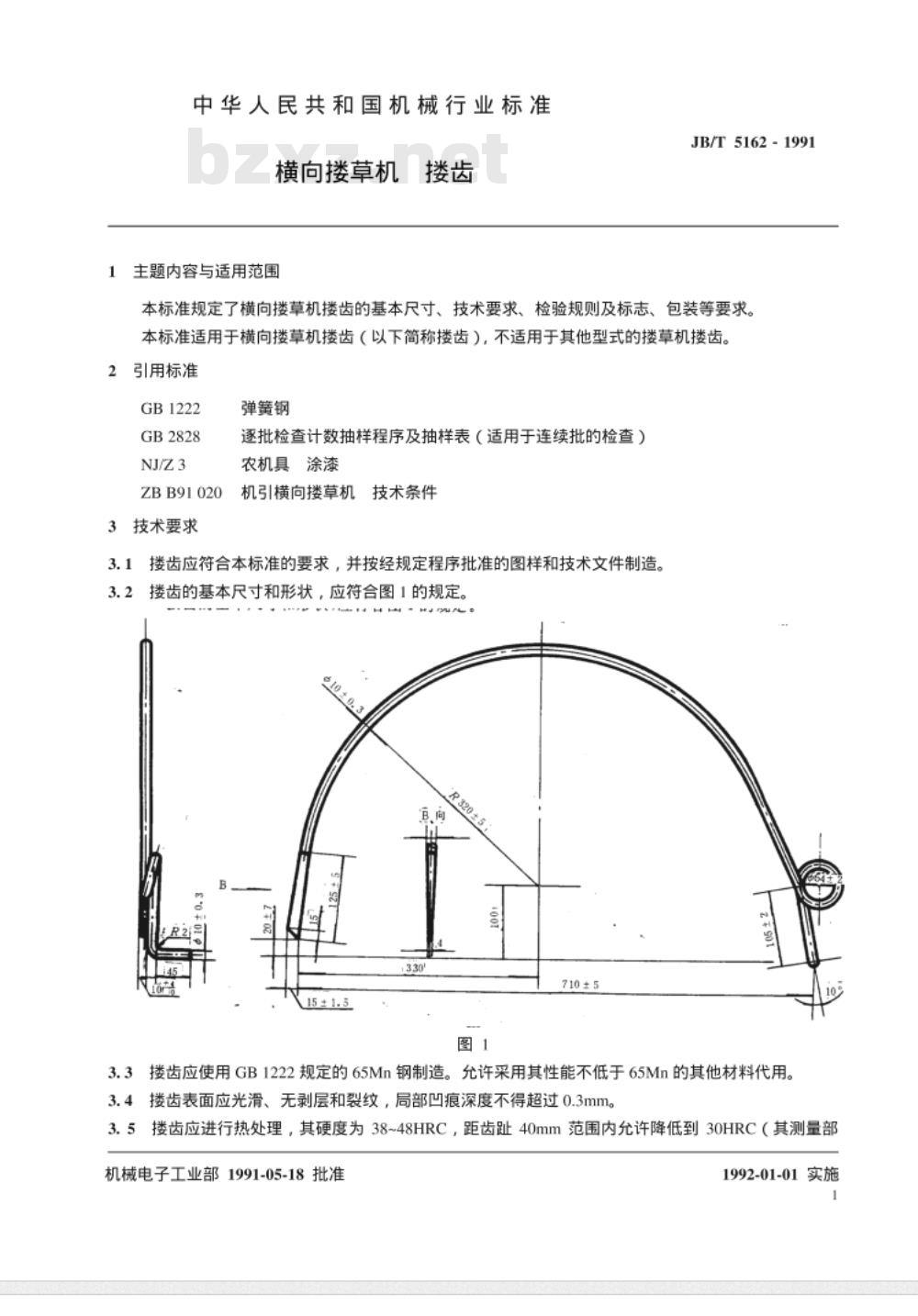

1主题内容与适用范围
JB/T 5162 -1991
本标准规定了横向楼草机楼齿的基本尺寸、技术要求、检验规则及标志、包装等要求。本标准适用于横向楼草机楼齿（以下简称楼齿），不适用于其他型式的楼草机齿。引用标准
GB1222
GB2828
ZBB91020
3技术要求
弹簧钢
逐批检查计数抽样程序及抽样表（适用于连续批的检查）农机具涂漆
机引横向楼草机技术条件
楼齿应符合本标准的要求，并按经规定程序批准的图样和技术文件制造。3.2楼齿的基本尺寸和形状，应符合图1的规定。B向
710±!
15 ± 1.5
3.3楼齿应使用GB1222规定的65Mn钢制造。允许采用其性能不低于65Mn的其他材料代用。3.4楼齿表面应光滑、无剥层和裂纹，局部凹痕深度不得超过0.3mm。3.5楼齿应进行热处理，其硬度为38~48HRC，距齿趾40mm范围内允许降低到30HRC（其测量部机械电子工业部1991-05-18批准1992-01-01实施
位见图2）
JB/T5162-1991

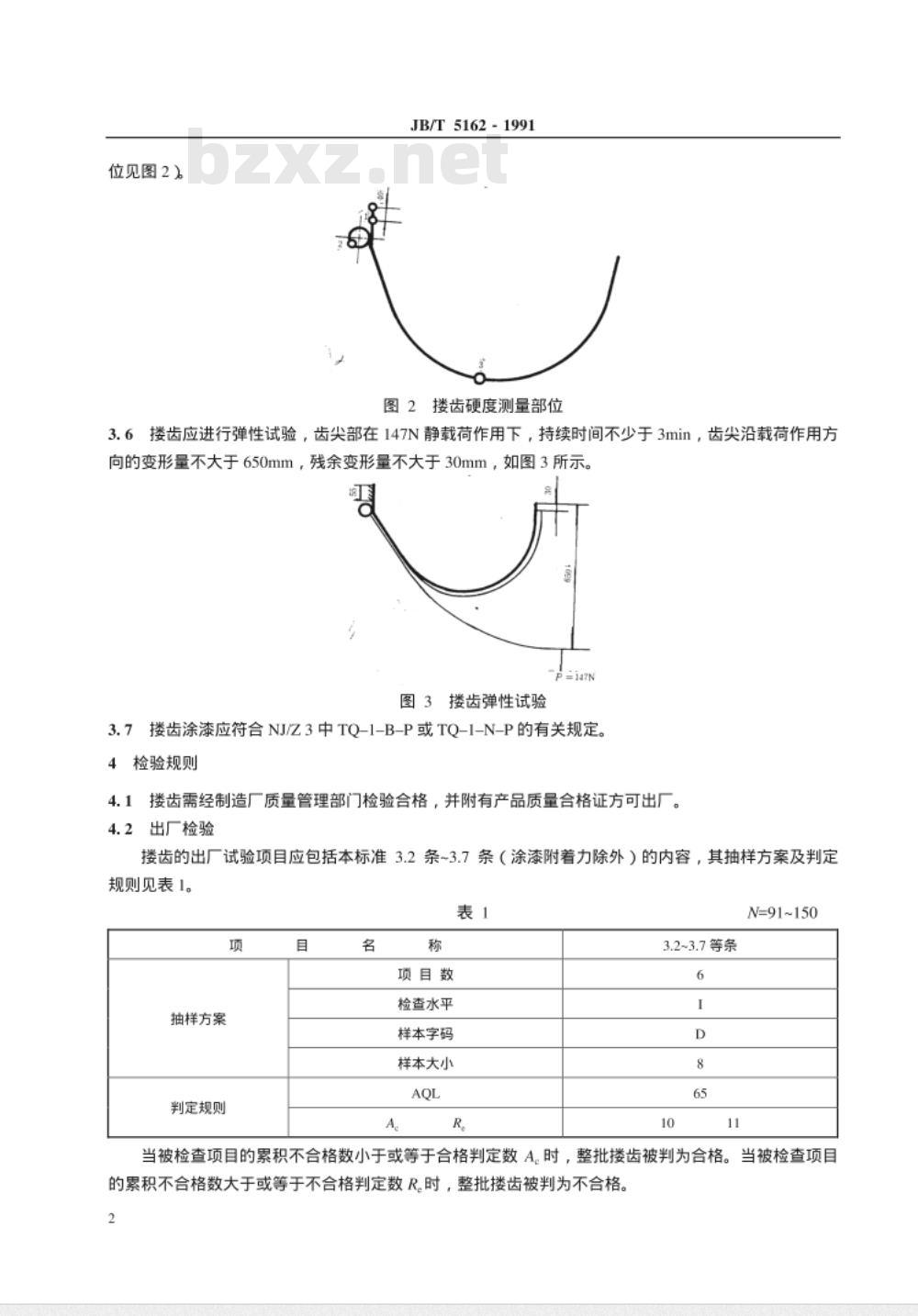

图2楼齿硬度测量部位
3.6接齿应进行弹性试验，齿尖部在147N静载荷作用下，持续时间不少于3min，齿尖沿载荷作用方向的变形量不大于650mm，残余变形量不大于30mm，如图3所示。p=ia7N
图3楼齿弹性试验
3.7楼齿涂漆应符合NJ/Z3中TQ-1-B-P或TQ-1-N-P的有关规定4检验规则
4.1楼齿需经制造厂质量管理部门检验合格，并附有产品质量合格证方可出厂。4.2出厂检验
楼齿的出厂试验项目应包括本标准3.2条~3.7条（涂漆附着力除外）的内容，其抽样方案及判定规则见表1。
抽样方案
判定规则
项目数
检查水平
样本字码
样本大小
3.2~3.7等条
N=91~150
当被检查项目的累积不合格数小于或等于合格判定数A。时，整批楼齿被判为合格。当被检查项目的累积不合格数大于或等于不合格判定数R。时，整批楼齿被判为不合格。2

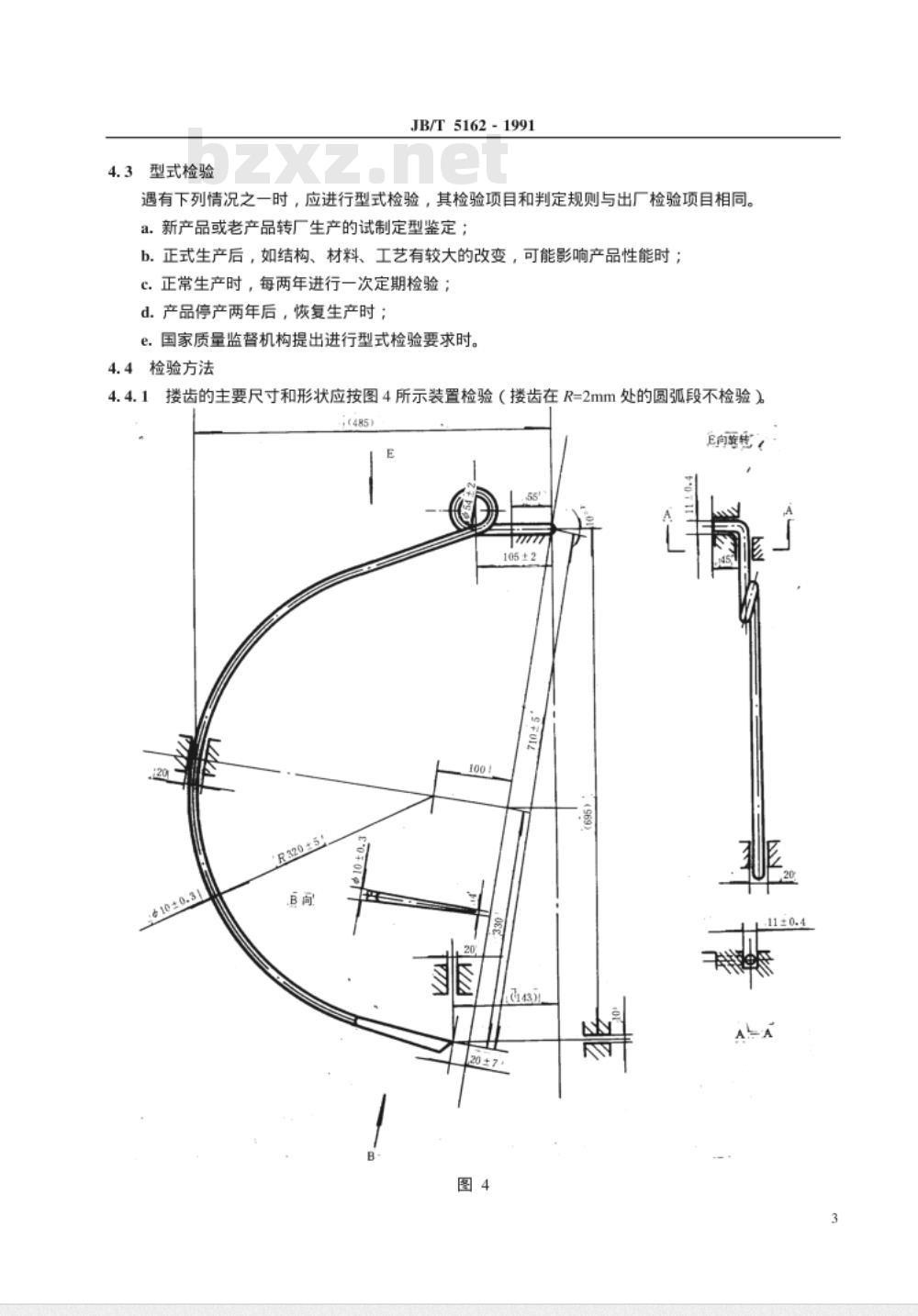

4.3型式检验
JB/T5162-1991
遇有下列情况之一时，应进行型式检验，其检验项目和判定规则与出厂检验项目相同。a.新产品或老产品转厂生产的试制定型鉴定：b.正式生产后，如结构、材料、工艺有较大的改变，可能影响产品性能时；c.正常生产时，每两年进行一次定期检验；d.产品停产两年后，恢复生产时；e.国家质量监替督机构提出进行型式检验要求时。4.4检验方法
4.4.1楼齿的主要尺寸和形状应按图4所示装置检验（楼齿在R=2mm处的圆弧段不检验）; (485)
E向施较
105±2
JB/T 5162 -1991

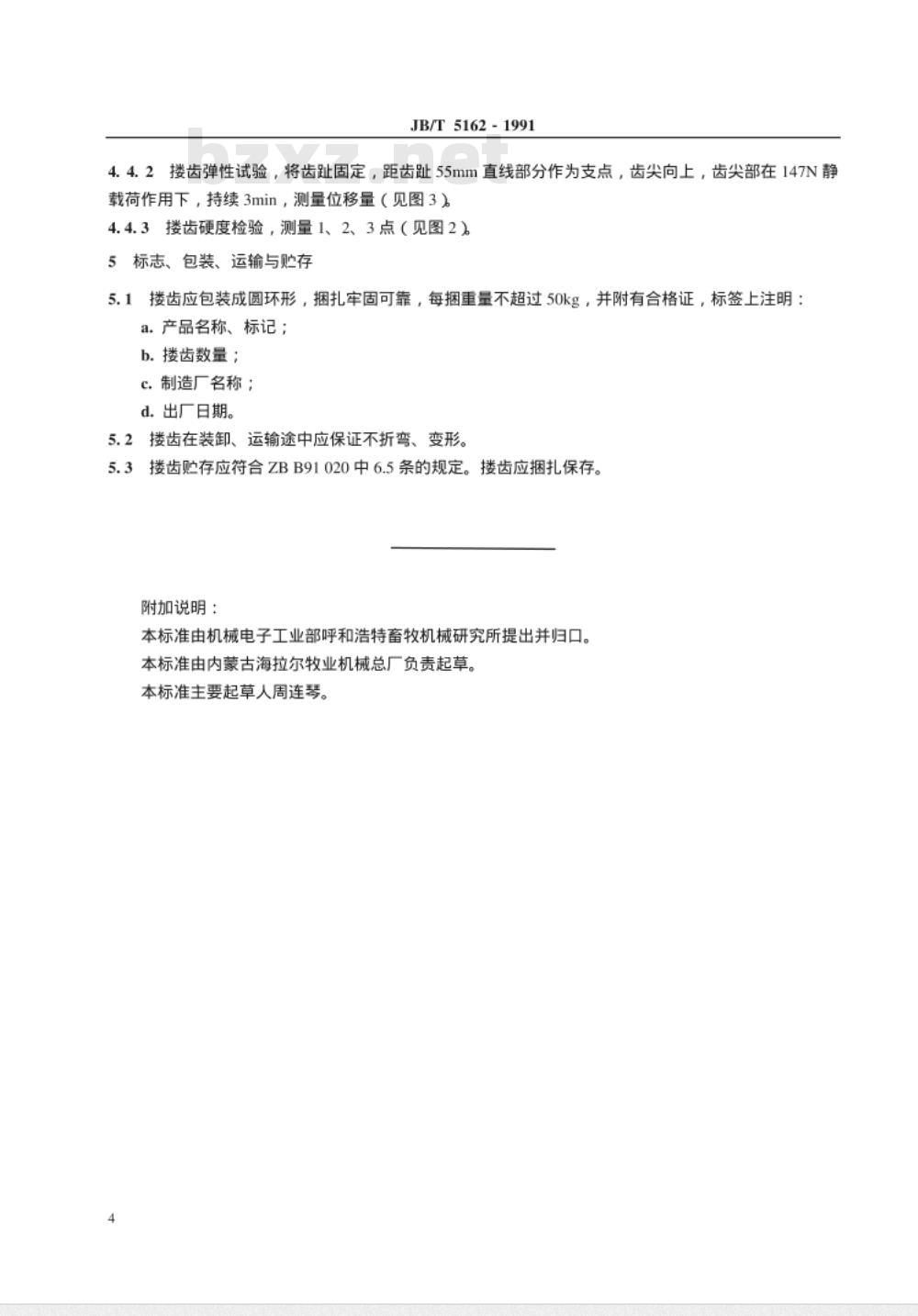

4.4.2楼齿弹性试验，将齿趾固定，距齿趾55mm直线部分作为支点，齿尖向上，齿尖部在147N静载荷作用下，持续3min，测量位移量（见图3）4.4.3楼齿硬度检验，测量1、2、3点（见图2）5标志、包装、运输与购存
5.1楼齿应包装成圆环形，捆扎牢固可靠，每捆重量不超过50kg，并附有合格证，标签上注明：a.产品名称、标记；
b.楼齿数量；
c.制造厂名称；
d.出厂日期。
5.2楼齿在装卸、运输途中应保证不折弯、变形。5.3楼齿购存应符合ZBB91020中6.5条的规定。楼齿应捆扎保存。附加说明：
本标准由机械电子工业部呼和浩特畜牧机械研究所提出并归口。本标准由内蒙古海拉尔牧业机械总厂负责起草。本标准主要起草人周连琴。bzxz.net
