【机械行业标准(JB)】 牧草播种机 技术条件

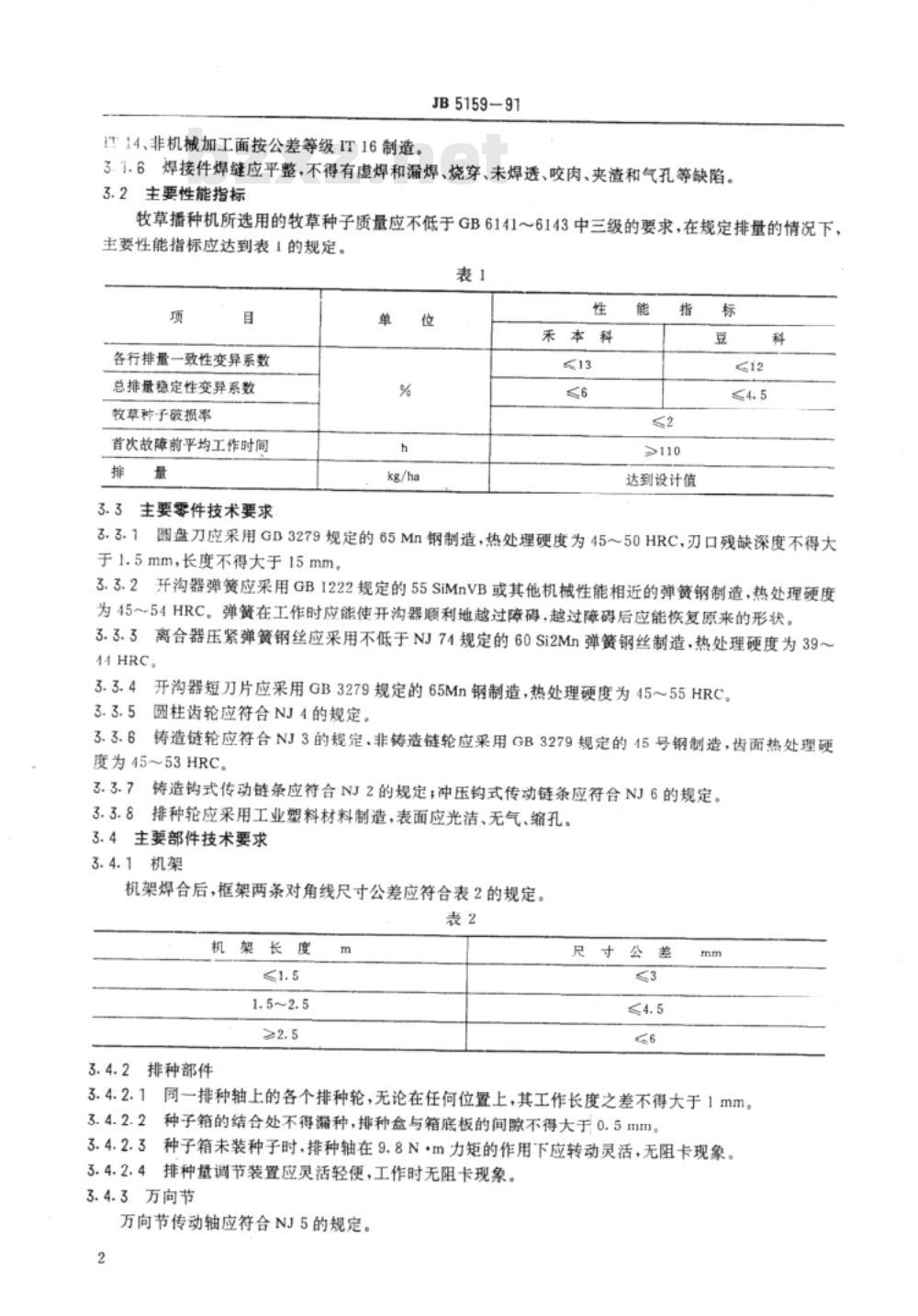

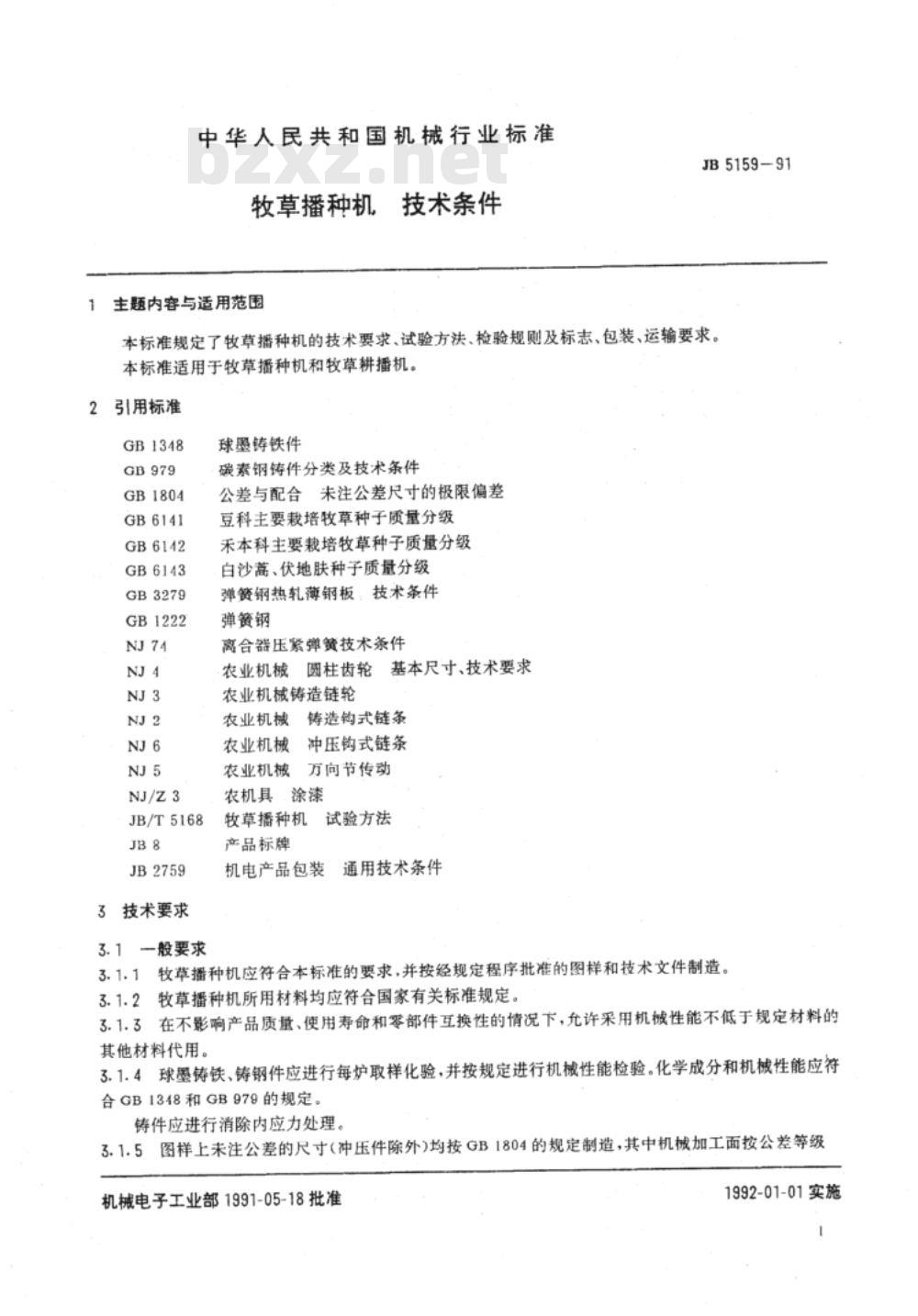

中华人民共和国机械行业标准 JB5159-91 牧草播种机 技术条件 1991-05-18发布 1992-01-01实施 中华人民共和国机械电子工业部发布 1 主题内容与适用范围 本标准规定了牧草播种机的技术要求、试验方法、检验规则及标志、包装、运输要求。本标准适用于牧草播种机和牧草耕播机。 2 引用标准 GB1348 球墨铸铁件 GB979 碳素钢铸件分类及技术条件 GB1804 公差与配合 未注公差尺寸的极限偏差 GB6141 豆科主要栽培牧草种子质量分级 GB6142 禾本科主要栽培牧草种子质量分级 GB6143 白沙蒿、伏地肤种子质量分级 GB3279 弹簧钢热轧薄钢板技术条件 GB1222 弹簧钢 NJ74 离合器压紧弹簧技术条件 NJ4 农业机械圆柱齿轮基本尺寸与技术要求 NJ3 农业机械铸造链轮 NJ2 农业机械铸造钩式链条 NJ6 农业机械冲压钩式链条 NJ5 农业机械万向节传动 NJ/Z3 农机具涂漆 JB/T5168 牧草播种机试验方法 JB8 产品标牌 JB2759 机电产品包装通用技术条件 3 技术要求 3.1 一般要求 3.1.1 牧草播种机应符合本标准要求，并按经规定程序批准的图样及技术文件制造。 3.1.2 所用材料应符合国家有关标准规定。 3.1.3 在不影响质量、寿命及互换性的情况下，允许采用机械性能不低于原规定材料的替代材料。 3.1.4 球墨铸铁及铸钢件应逐炉取样检验，化学成分及机械性能应符合GB1348和GB979规定，并进行消除内应力处理。 3.1.5 未注公差尺寸（冲压件除外）按GB1804规定执行，其中机械加工面按IT14级，非机械加工面按IT16级。 3.1.6 焊接件焊缝应平整，不得有虚焊、漏焊、烧穿、未焊透、咬肉、夹渣及气孔等缺陷。 3.2 主要性能指标 牧草播种机所用种子质量应不低于GB6141～GB6143三级要求。在规定排量条件下，应满足以下指标： 各行排量一致性变异系数≤13%；总排量稳定性变异系数≤6%；牧草种子破损率≤2%；首次故障前平均工作时间≥110h；排量达到设计值。豆科牧草部分指标为≤4.5%。 3.3 主要零件技术要求 3.3.1 圆盘刀采用GB3279规定65Mn钢制造，热处理硬度45～50HRC，刃口缺损深度≤1.5mm，长度≤15mm。 3.3.2 开沟器弹簧采用GB1222规定55SiMnVB或性能相近材料，硬度45～54HRC，应具备越障并恢复形状能力。 3.3.3 离合器压紧弹簧钢丝采用不低于NJ74规定60Si2Mn弹簧钢丝，硬度39～44HRC。 3.3.4 开沟器短刀片采用65Mn钢，硬度45～55HRC。圆柱齿轮应符合NJ4规定。 3.3.5 铸造链轮应符合NJ3规定，非铸造链轮采用45号钢，齿面硬度45～53HRC。 3.3.6 链条分别符合NJ2及NJ6规定。 3.3.7 排种轮采用工业塑料制造，表面应光洁，无气孔及缩孔。 3.4 主要部件技术要求 3.4.1 机架焊合后对角线尺寸公差按表2规定控制。 3.4.2 排种部件要求：同轴排种轮工作长度差≤1mm；种箱结合处不得漏种；排种盒与底板间隙≤0.5mm；排种轴在9.8N·m力矩下应转动灵活无卡阻；调节装置应灵活可靠。 3.4.3 万向节传动轴应符合NJ5规定。 3.5 总装技术要求 3.5.1 所有零部件（含外购件、协作件）必须检验合格后方可装配。 3.5.2 装配后各运动部件应运转灵活，无碰撞与卡滞现象；各调节机构应满足调节范围且操作灵活可靠。
