【机械行业标准(JB)】 牧草种子清选机 技术条件

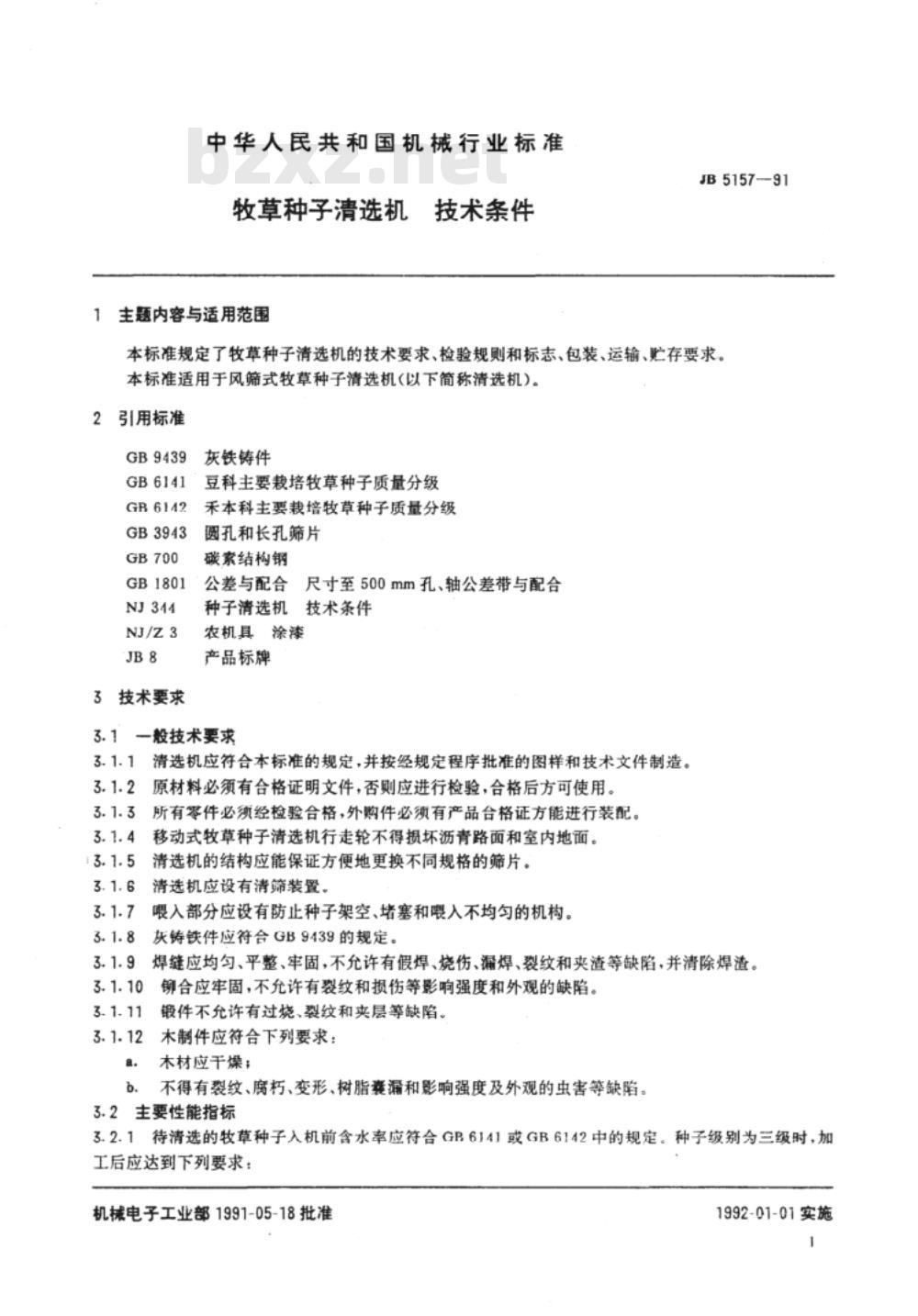

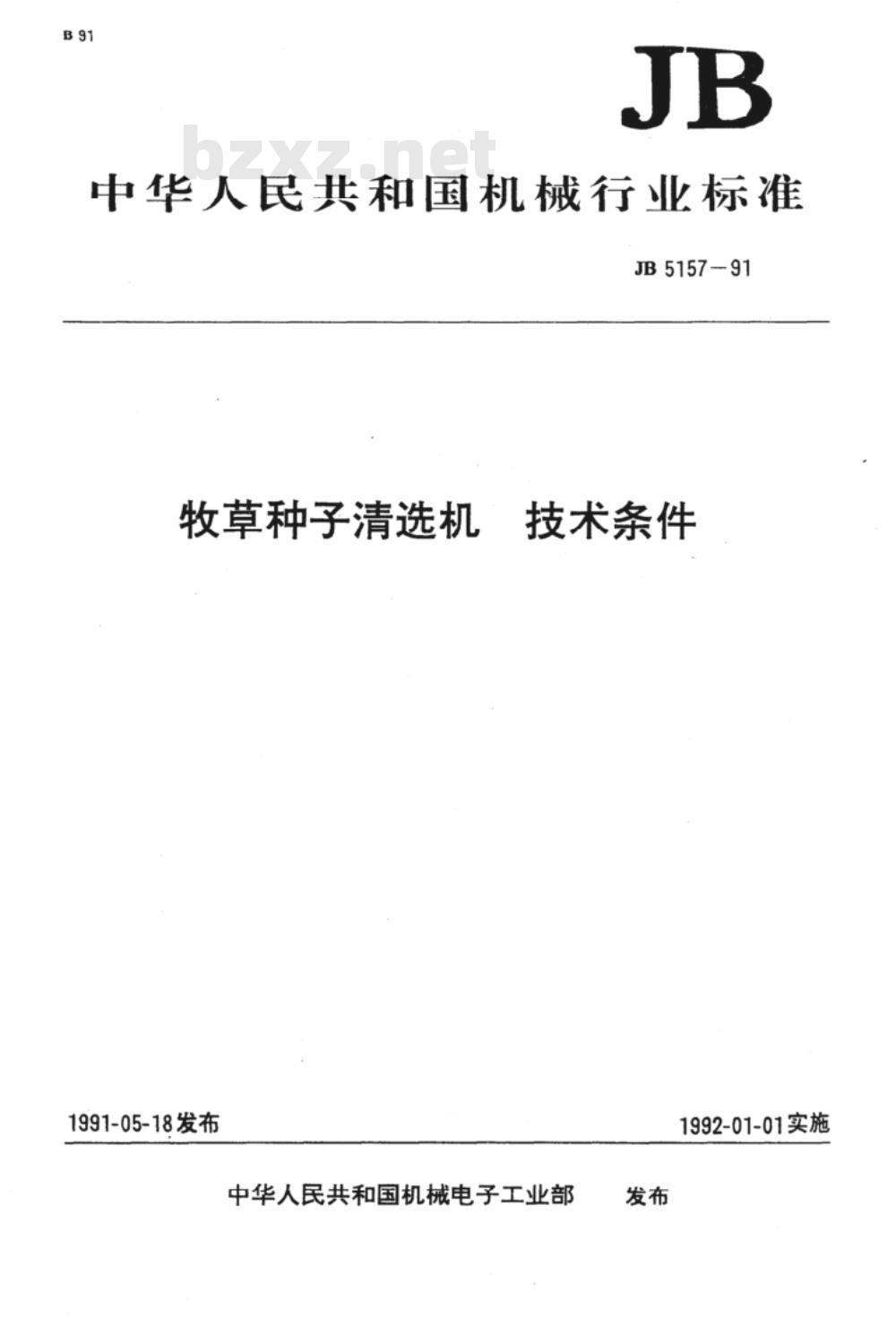

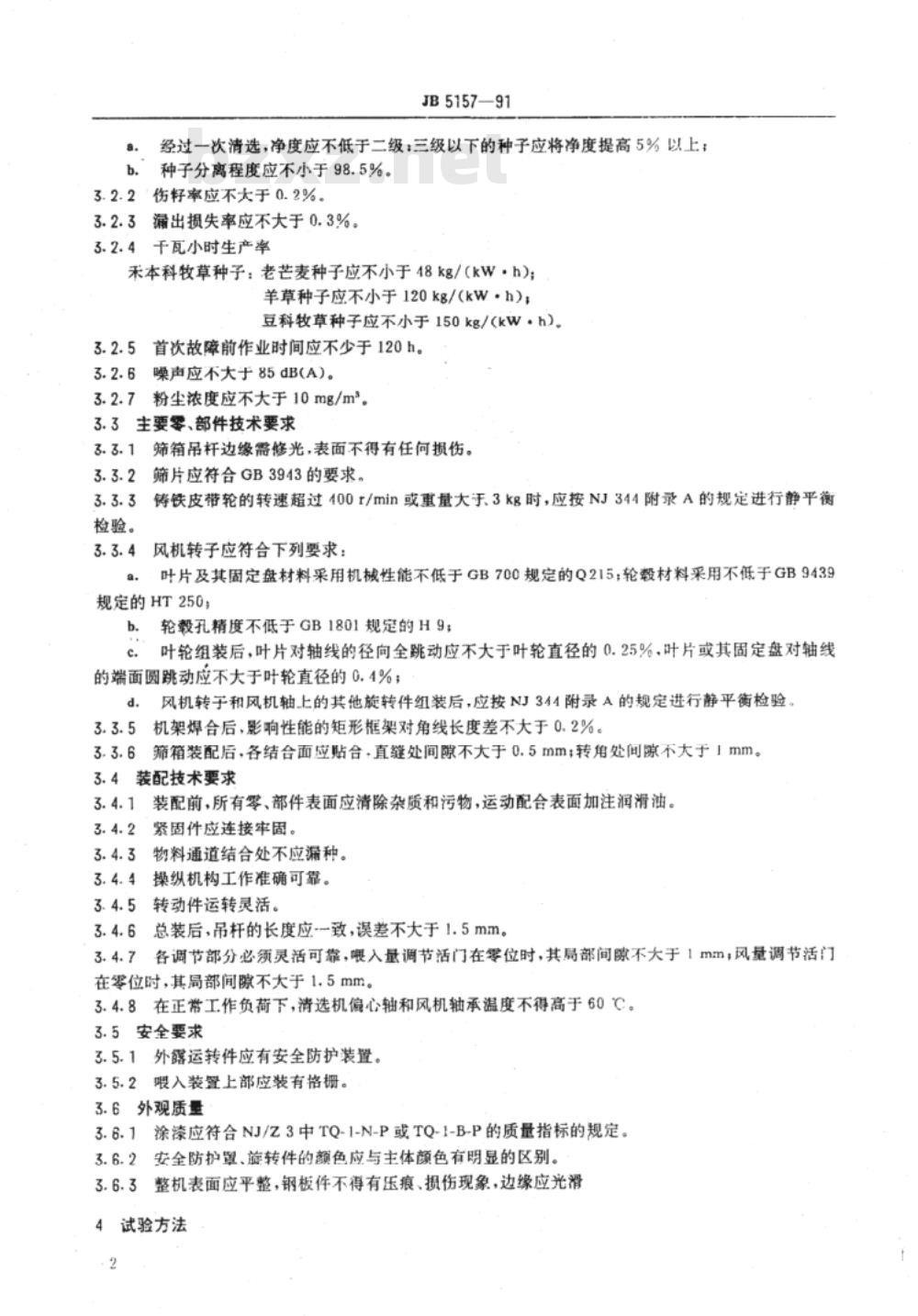

中华人民共和国机械行业标准 JB5157-91 牧草种子清选机 技术条件 1991-05-18发布 1992-01-01实施 中华人民共和国机械电子工业部发布 1 主题内容与适用范围 本标准规定了牧草种子清选机的技术要求、检验规则以及标志、包装、运输和贮存要求。本标准适用于风筛式牧草种子清选机（以下简称清选机）。 2 引用标准 GB9439 灰铸铁件 GB6141 豆科主要栽培牧草种子质量分级 GB6142 禾本科主要栽培牧草种子质量分级 GB3943 圆孔和长孔筛片 GB700 碳素结构钢 GB1801 公差与配合 尺寸至500mm孔、轴公差带与配合 NJ344 种子清选机技术条件 NJ/Z3 农机具涂漆 JB8 产品标牌 3 技术要求 3.1 一般技术要求 3.1.1 清选机应符合本标准规定，并按经批准的图样和技术文件制造。 3.1.2 原材料必须具有合格证明，否则需检验合格后方可使用。 3.1.3 所有零件须检验合格，外购件必须具备合格证后方可装配。 3.1.4 移动式清选机行走轮不得损坏沥青路面及室内地面。 3.1.5 设备结构应便于更换不同规格筛片，并应设清筛装置。 3.1.6 喂入部分应具备防止种子架空、堵塞及喂入不均匀的机构。 3.1.7 灰铸铁件应符合GB9439规定。 3.1.8 焊缝应均匀牢固，不得有假焊、烧伤、漏焊、裂纹及夹渣等缺陷，并清除焊渣。 3.1.9 铆接应牢固，不得有裂纹及影响强度与外观的缺陷。 3.1.10 锻件不得有过烧、裂纹和夹层缺陷。 3.1.11 木制件应满足以下要求：木材应充分干燥；不得有裂纹、腐朽、变形、树脂渗漏及虫害等缺陷。 3.2 主要性能指标 3.2.1 待清选牧草种子入机前含水率应符合GB6141或GB6142规定。种子为三级时，加工后应满足：一次清选净度不低于二级；三级以下种子净度提高5%以上；种子分离程度不小于98.5%。 3.2.2 伤籽率不大于0.2%。 3.2.3 漏出损失率不大于0.3%。 3.2.4 千瓦小时生产率：禾本科牧草种子（老芒麦≥48kg/(kW·h)，羊草≥120kg/(kW·h)），豆科牧草种子≥150kg/(kW·h)。 3.2.5 首次故障前作业时间不少于120h。 3.2.6 噪声不大于85dB(A)。 3.2.7 粉尘浓度不大于10mg/m³。 3.3 主要零部件技术要求 3.3.1 筛箱吊杆边缘应修光，不得有损伤。 3.3.2 筛片应符合GB3943规定。 3.3.3 铸铁皮带轮转速超过400r/min或重量大于3kg时，应按NJ344附录A进行静平衡检验。 3.3.4 风机转子要求：叶片及固定盘材料不低于GB700 Q215；轮毂材料不低于HT250；轮毂孔精度不低于GB1801 H9；叶轮组装后径向跳动不大于直径0.25%，端面圆跳动不大于0.4%；转子需进行静平衡检验。 3.3.5 机架焊合后矩形框架对角线差不大于0.2%。 3.3.6 筛箱装配后结合面应贴合，直缝间隙≤0.5mm，转角间隙≤1mm。 3.4 装配技术要求 装配前所有零部件应清洁并加注润滑油，紧固件应牢固连接，物料通道不得漏种，操纵机构应可靠，转动件运转应灵活。总装后吊杆长度一致，误差不大于1.5mm。调节机构应灵活可靠，喂入量与风量调节活门间隙符合规定。正负载工作时轴承温度不高于60℃。 3.5 安全要求 外露运转件应设安全防护装置，喂入装置上部应设置格栅。 3.6 外观质量 涂漆应符合NJ/Z3中TQ-1-N-P或TQ-1-B-P质量要求，安全防护罩与旋转件颜色应有明显区别。
